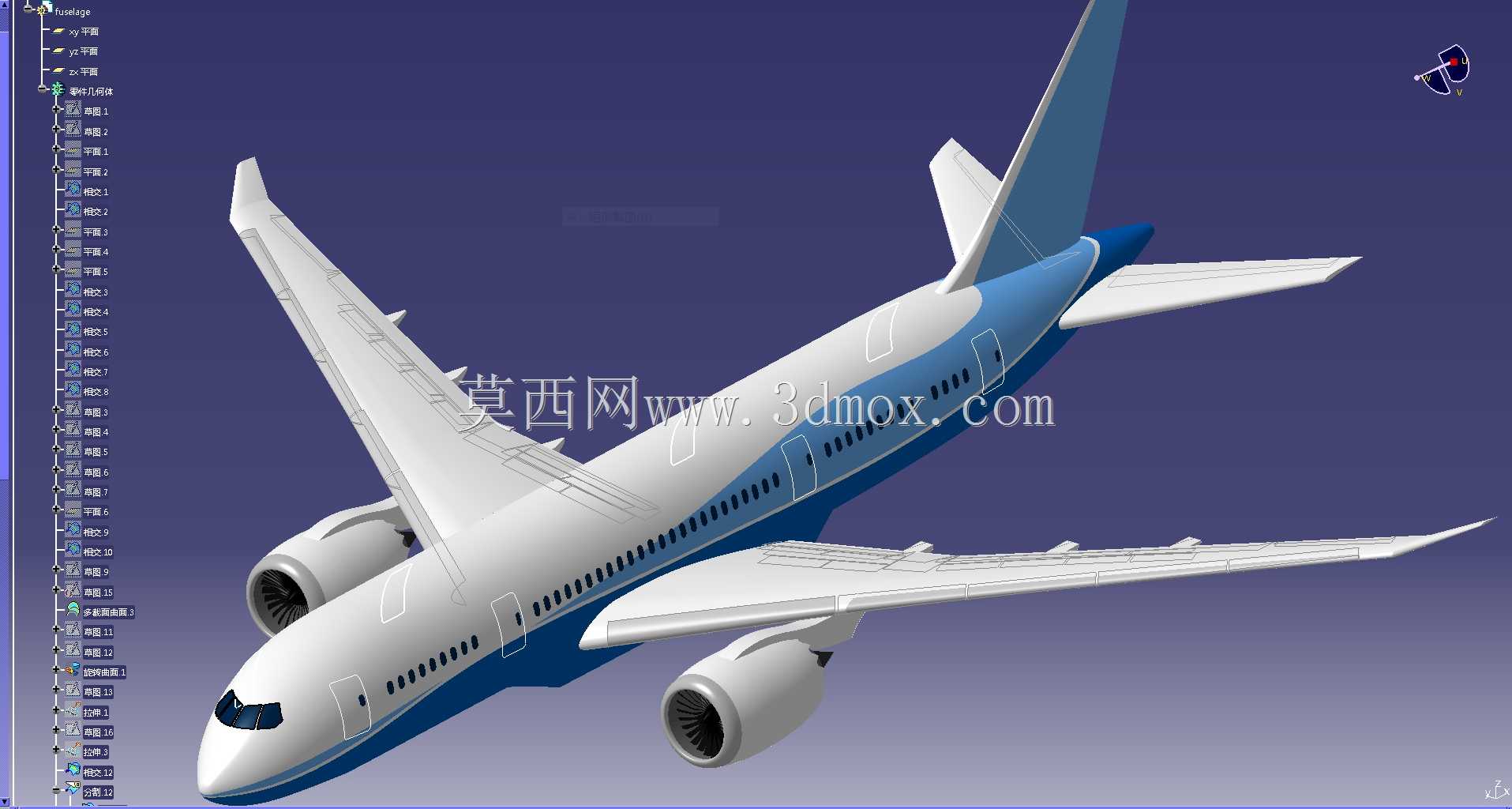

波音787客机外形曲面造型设计

该模型聚焦民航干线客机的整机外形曲面构建，完整还原宽体双发客机的气动外形特征，可覆盖航空领域多类实际应用场景：在航空科普教学场景中，可作为实体教具辅助讲解民航客机的气动布局原理，帮助学习者直观理解机身流线减阻设计、机翼后掠角匹配、翼身融合过渡等专业航空知识；在民航职业培训场景中，可配合地面服务模拟系统，用于机场地勤作业动线规划、廊桥对接点位校准、停机位标识布设的参考演示，还原不同机位下飞机与地面设施的适配关系；在航空文创开发场景中，可作为衍生周边开发的基础外形参照，支撑等比例航模制作、仿真摆件开模、数字展陈素材制作等需求。从实际用途来看，该模型重点呈现客机的外部气动轮廓，未涉及内部航电、客舱、动力系统的细节结构，核心作用是传递整机外形的比例关系与曲面特征，满足各类对外形精度有要求但无需拆解内部结构的使用需求。在功能特性层面，模型严格遵循宽体客机的气动设计逻辑，还原了机头流线型曲面的连续过渡特征，保证驾驶舱风挡区域的曲面曲率与真机一致；机身段保持等直圆筒段与头尾收缩段的顺滑衔接，准确呈现客舱舷窗、舱门的排布位置与相对比例；机翼部分还原了后掠翼的上反角设计、翼尖小翼的翘曲形态，尾翼部分准确呈现垂尾与平尾的相对安装位置与夹角，整机曲面保持G2连续，无明显的折角与曲面断层，能够满足基础气动仿真、外形展示的精度要求。设计思路上，整体以民用客机气动减阻核心需求为出发点，优先保证整机外形的比例准确性，从机头雷达罩端点开始构建基准轴线，沿轴线分段绘制不同站位的机身截面轮廓，通过多截面曲面命令生成机身基础曲面，再通过曲面倒角、曲率调整完成翼身融合、尾翼衔接等过渡区域的优化，全程以真机公开的外形尺寸参数为参照，控制各部件的相对位置偏差在合理范围内，避免出现比例失调、外形失真的问题。在外形尺寸与安装边界层面，模型严格匹配波音787客机的实际外形比例，机身长度、翼展、垂尾高度的相对比例完全符合真机参数，机翼与机身的对接位置、发动机吊挂的安装点位、起落架舱的轮廓位置都与真机保持一致，若用于场景搭建，可按照真机实际尺寸进行等比例缩放，匹配不同比例的机场场景、空域模拟场景的布设需求，无需额外调整部件的相对位置关系，能够直接导入各类三维场景中完成装配适配。
