PC飞行模拟用双踏板脚舵操控机构

该机构主要面向民用飞行模拟娱乐、专业飞行训练入门场景设计，作为PC端飞行模拟类内容的核心外设操控部件，可替代传统键盘、摇杆的单一操控逻辑，还原真实飞行器脚舵的操控体感，适配各类主流飞行模拟软件的舵面控制、刹车联动等操作需求，为模拟飞行爱好者提供更具沉浸感的操作体验，也可用于小型地面模拟驾驶设备的方向控制模块拓展。

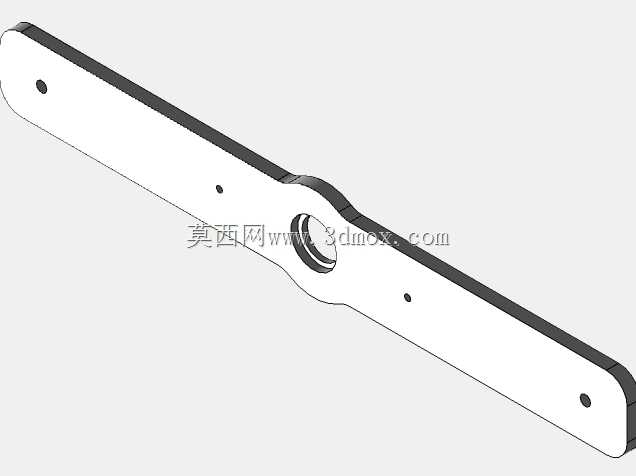

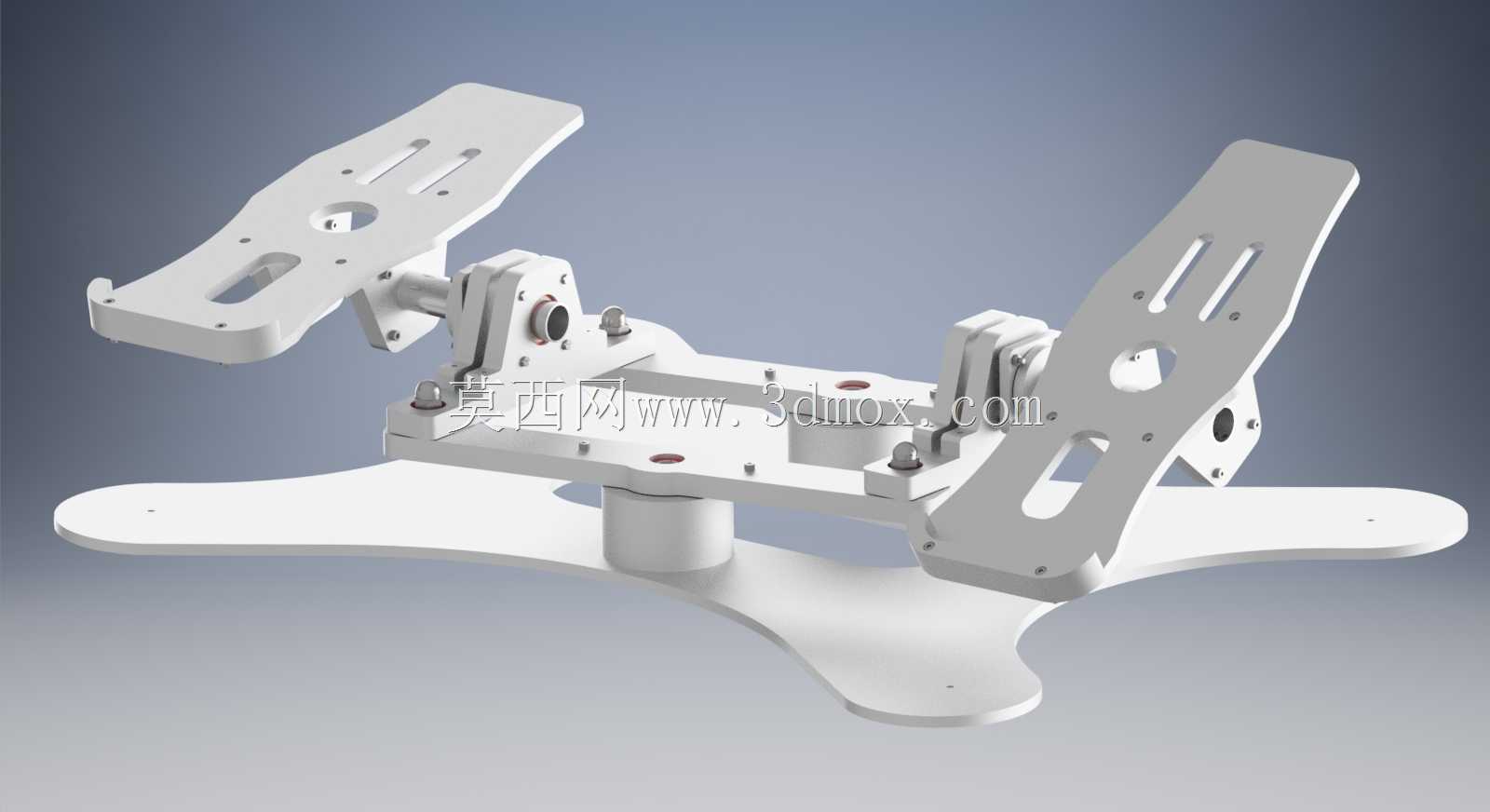

在实际用途层面，该机构可实现双踏板独立偏转与主轴整体联动的操控逻辑，主轴可实现正负三十度的整体偏转范围，对应飞行器方向舵的左右满舵行程，两侧独立踏板各自支持三十度的独立转动行程，可对应飞行器左右机轮的差动刹车操作，完全覆盖通航小型飞机、民航客机脚舵的核心操作维度，无需额外加装电子元件即可完成机械结构层面的动作传递，为后续加装传感元件预留了充足的安装空间。

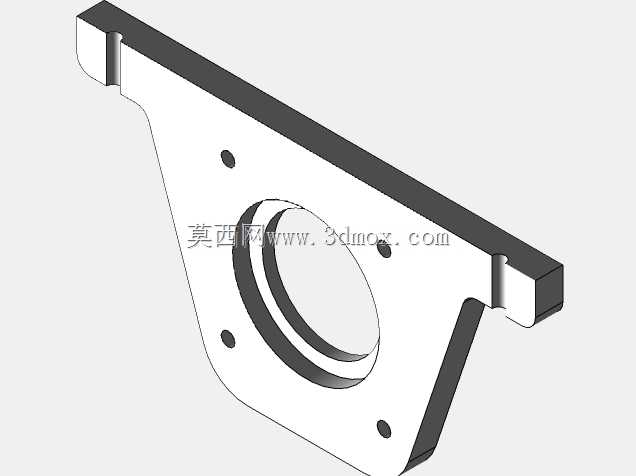

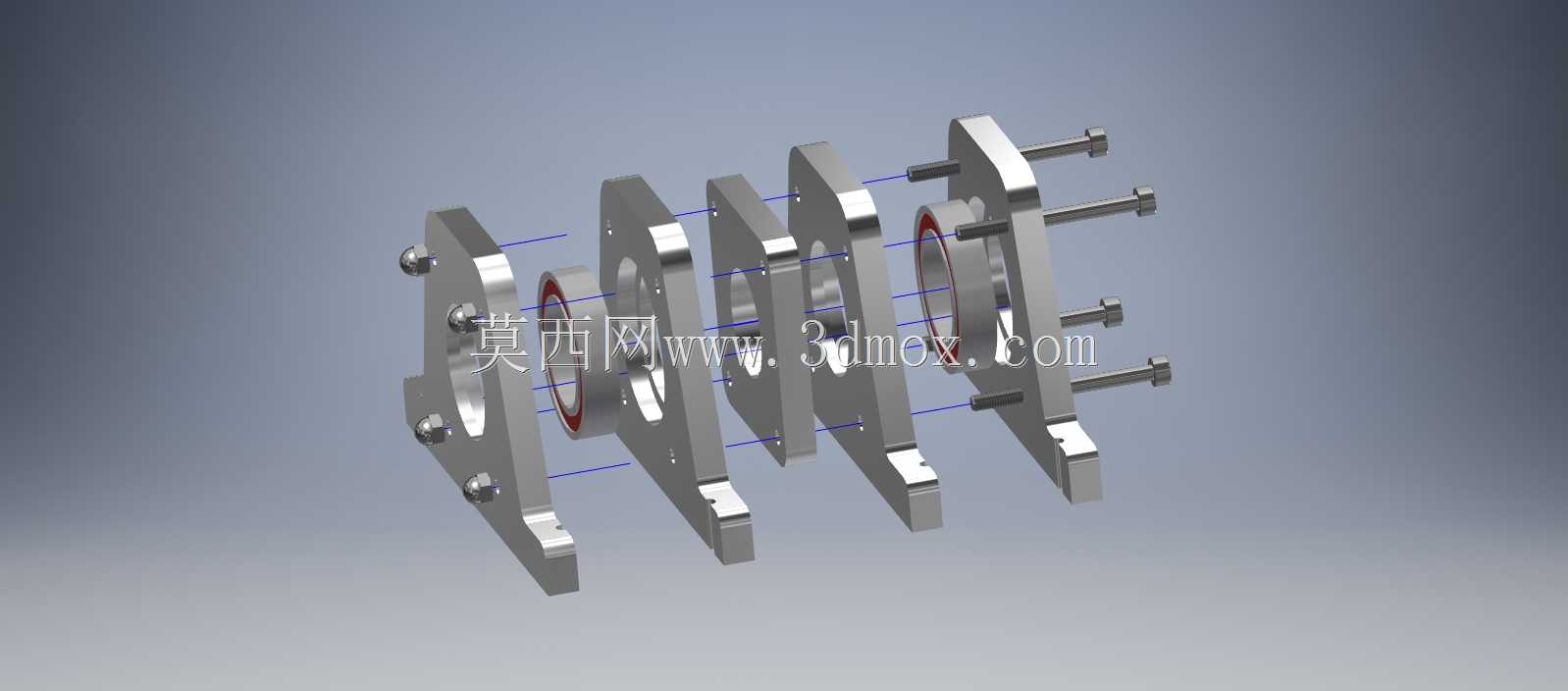

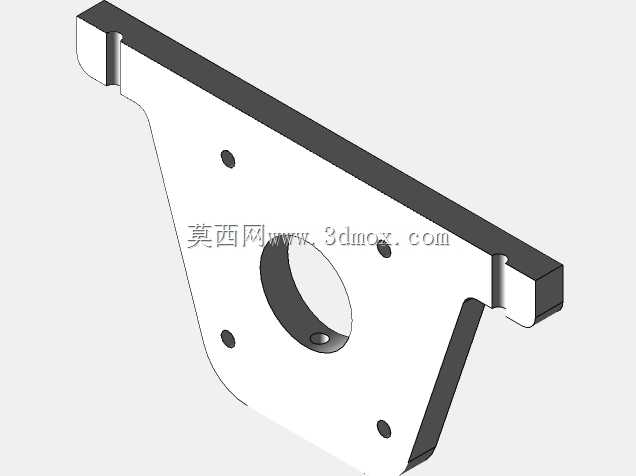

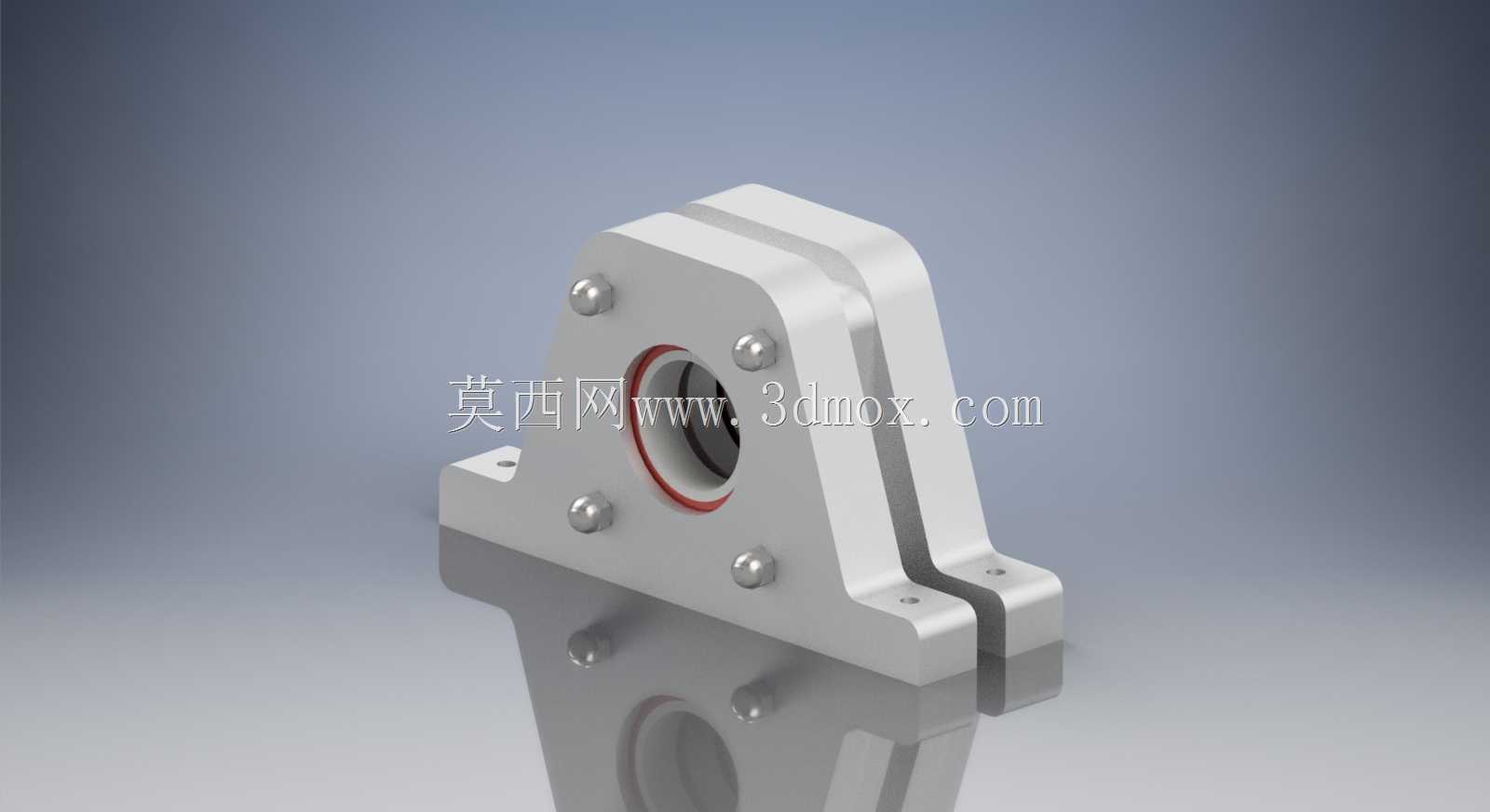

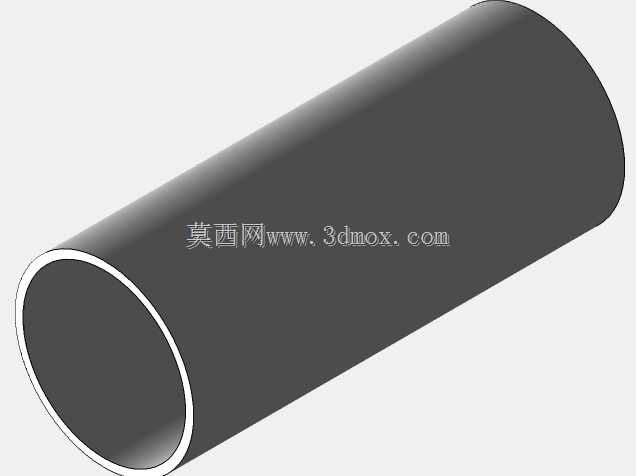

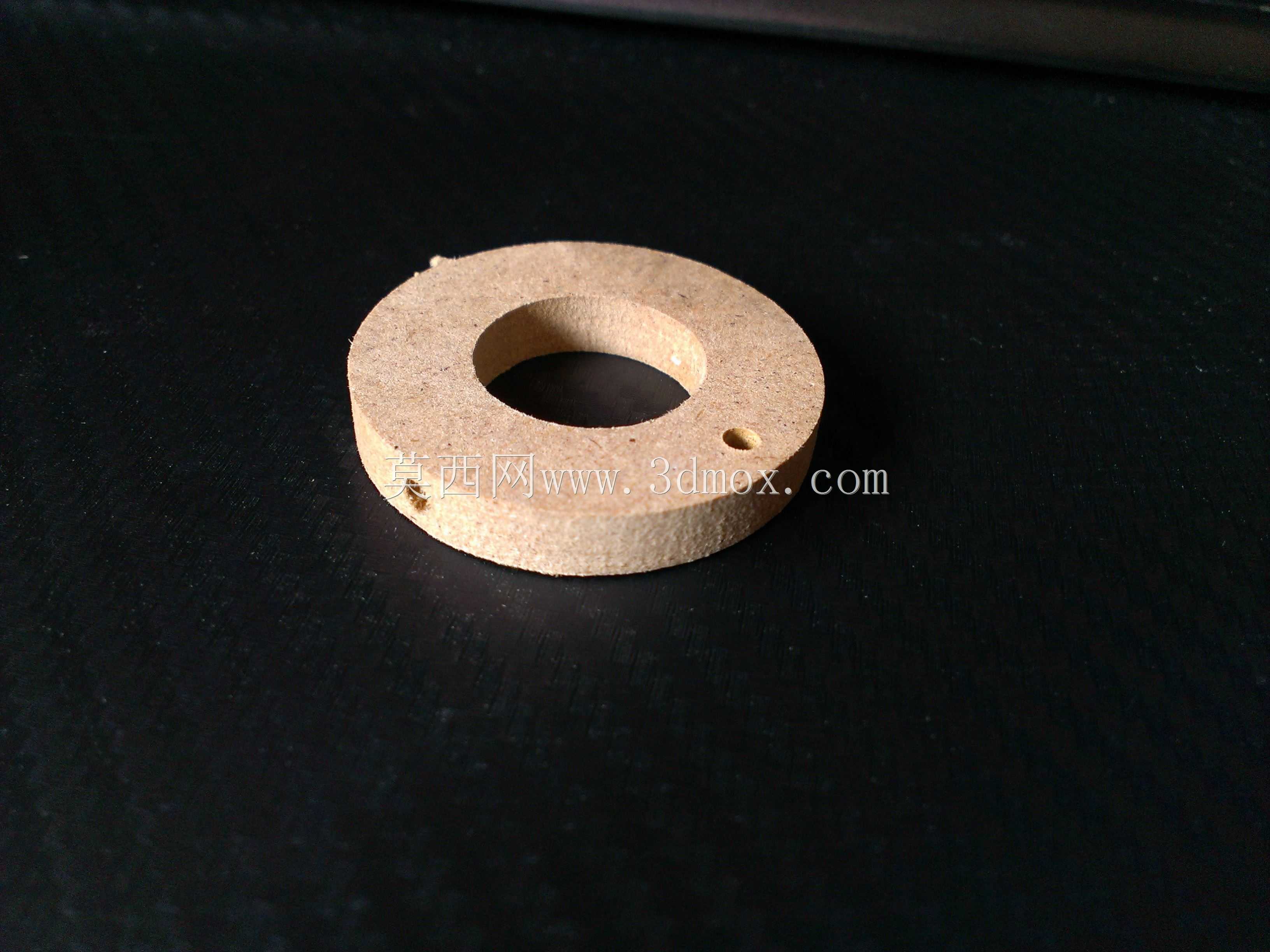

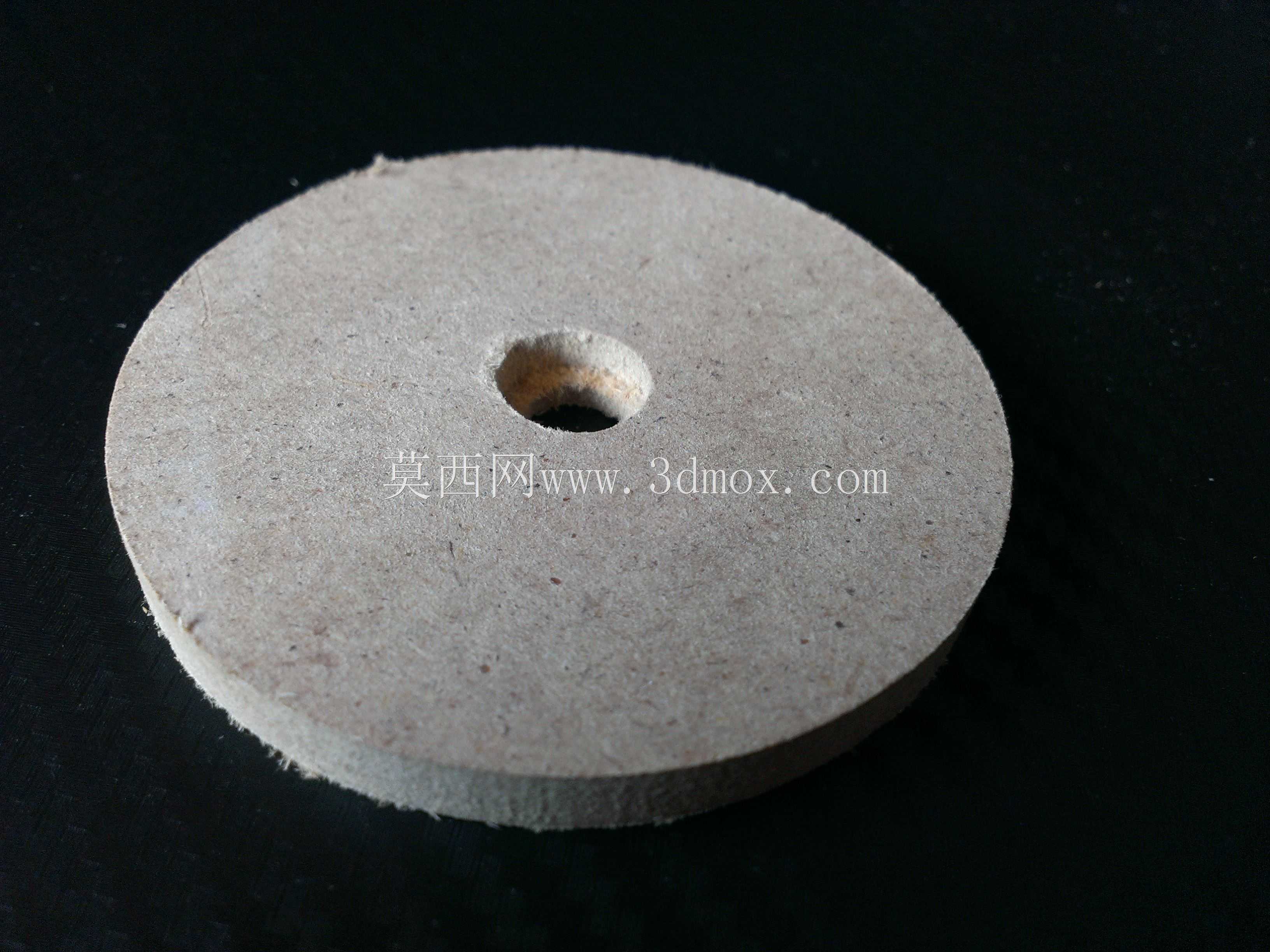

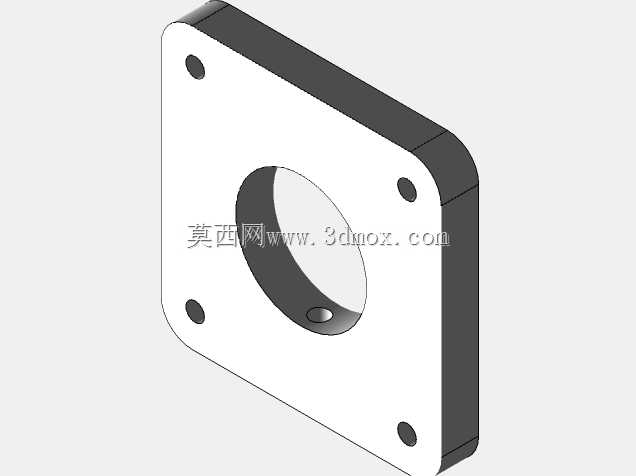

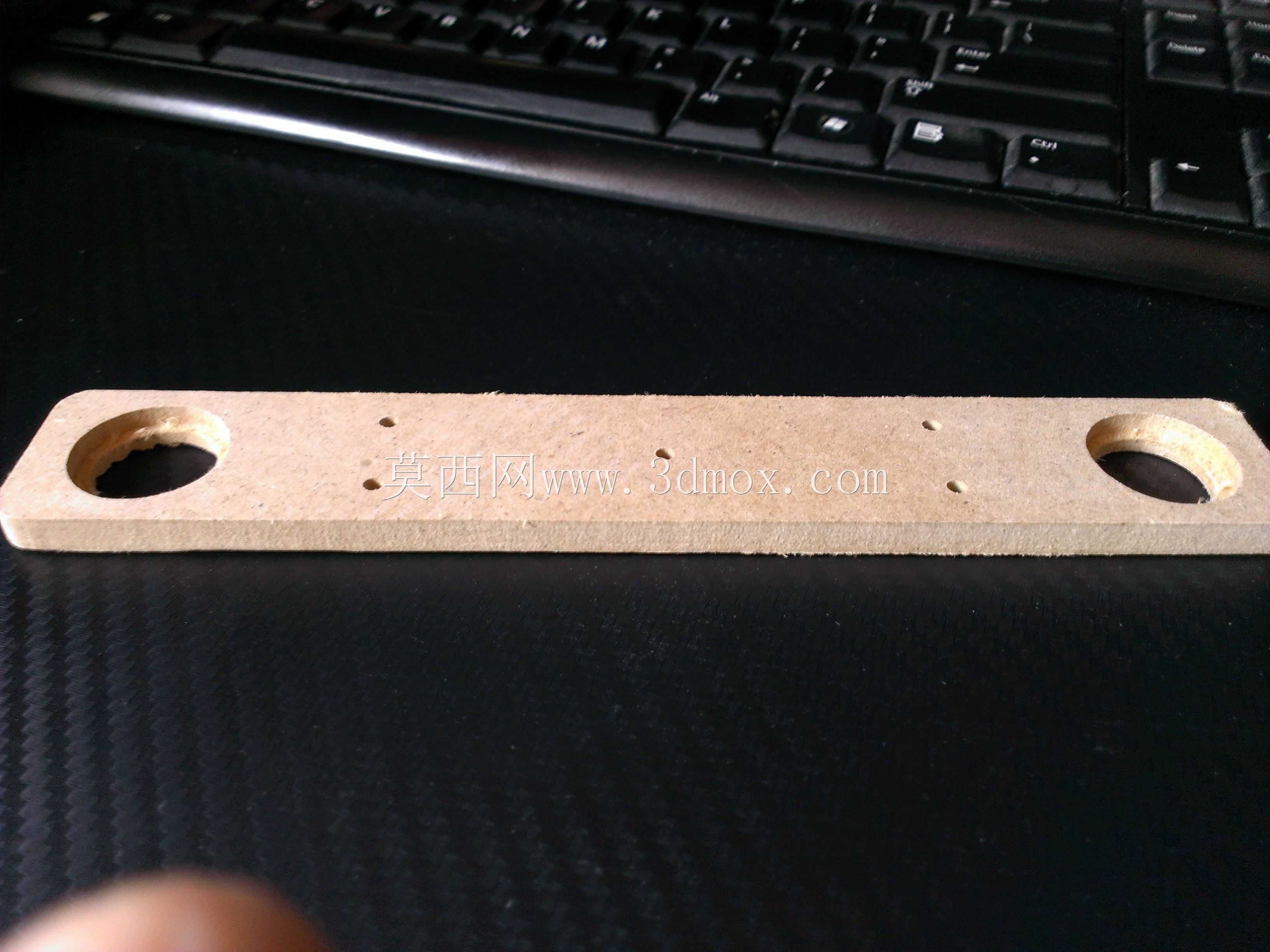

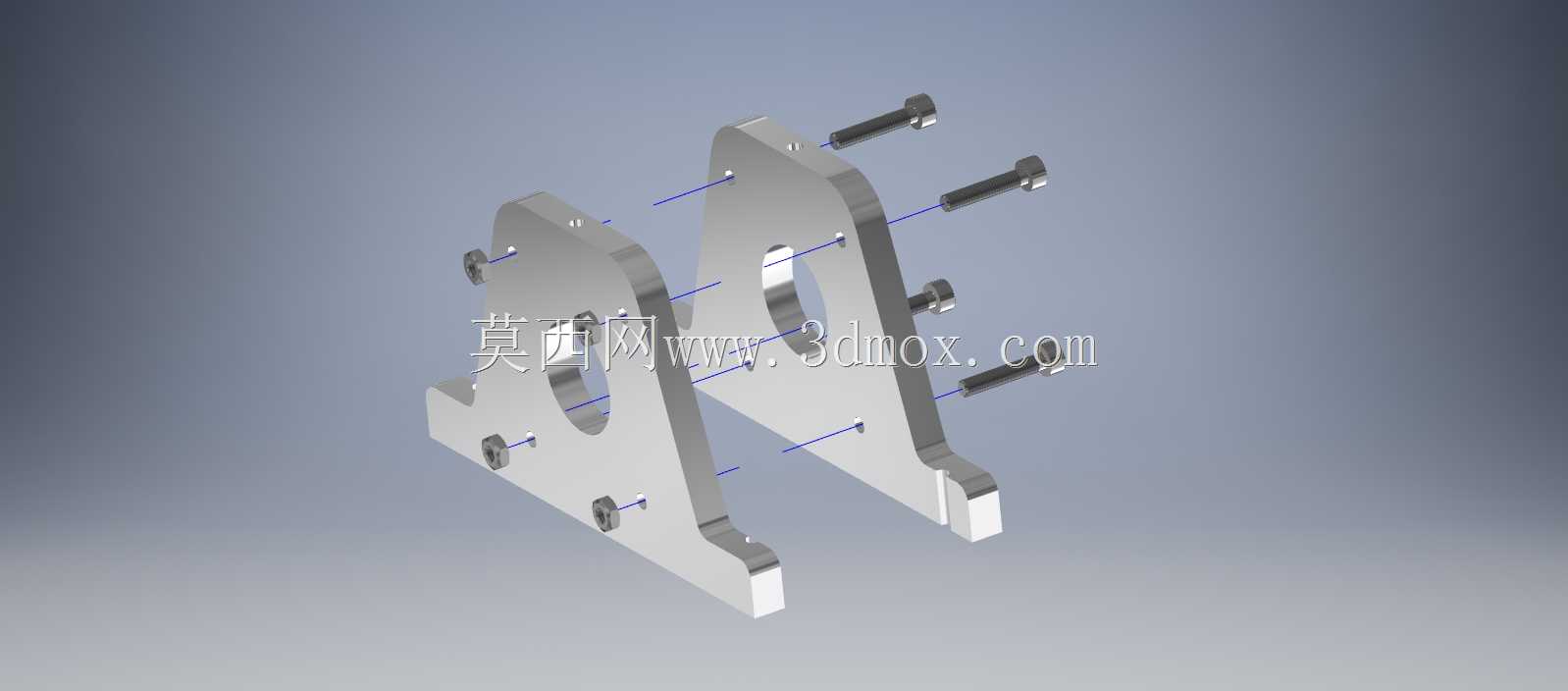

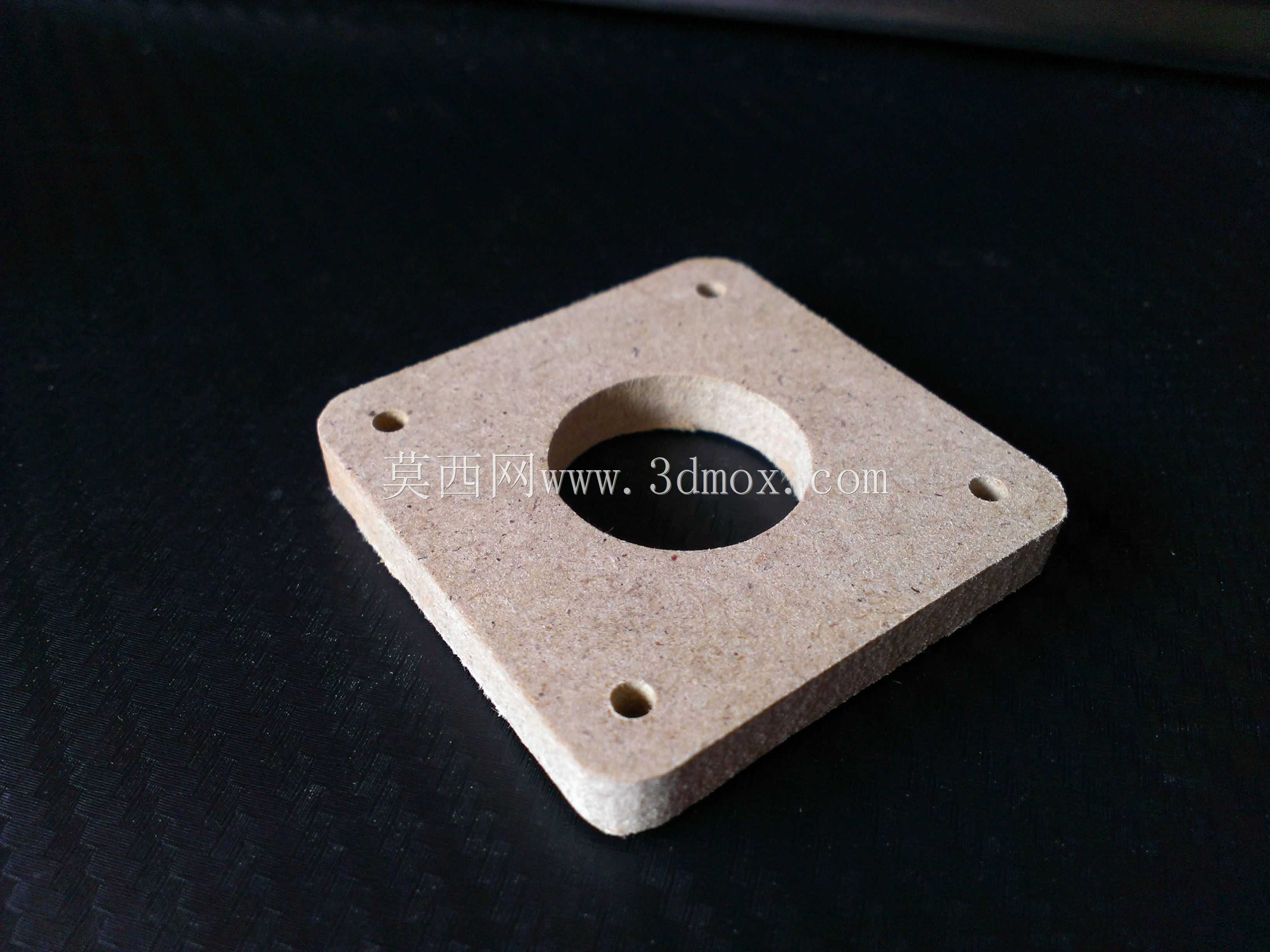

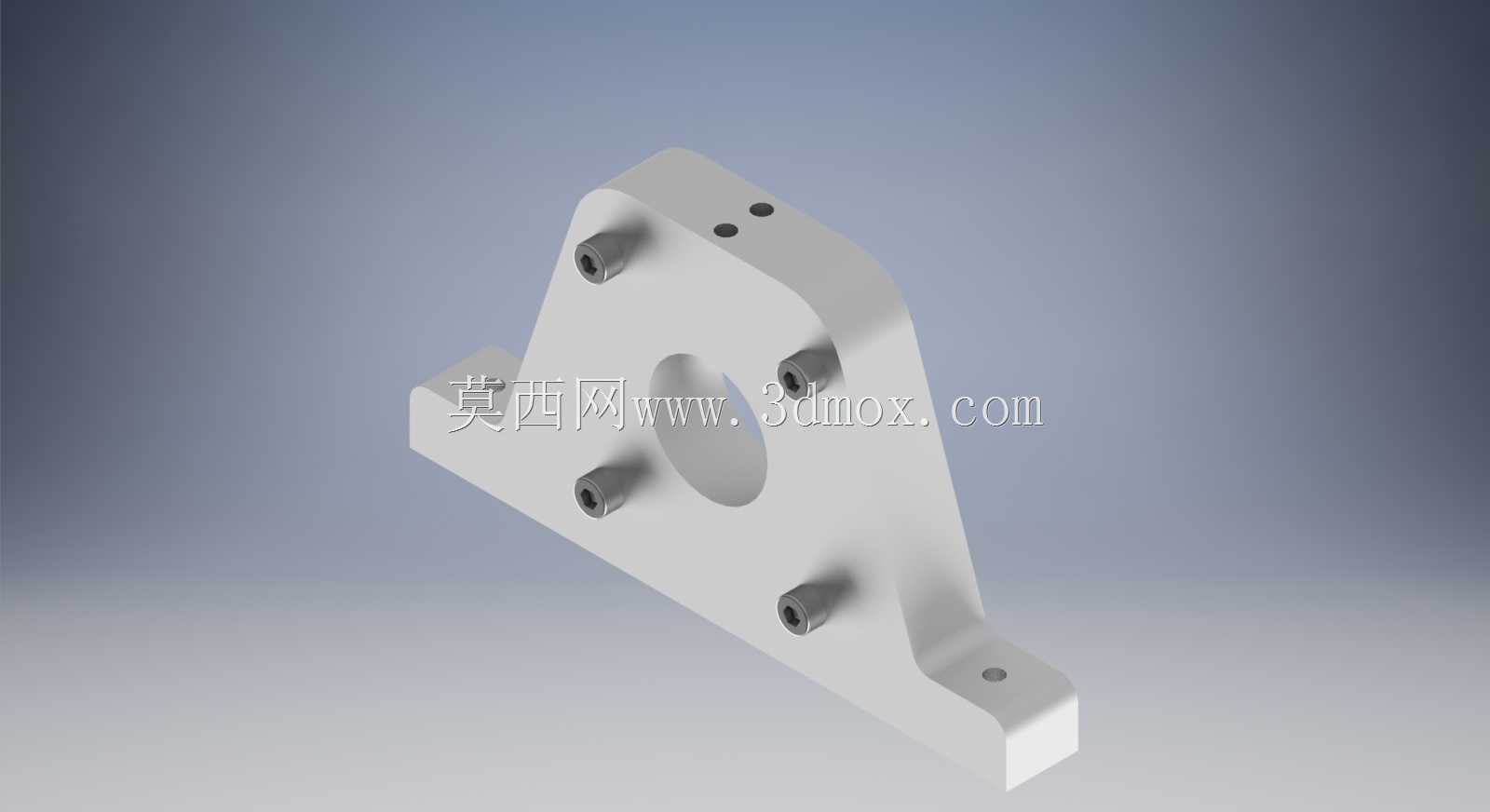

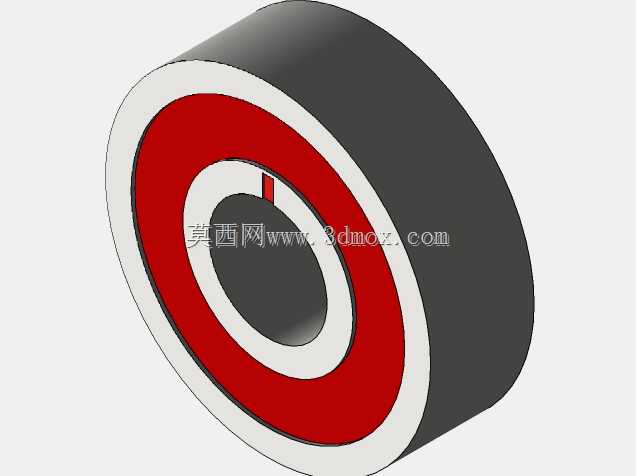

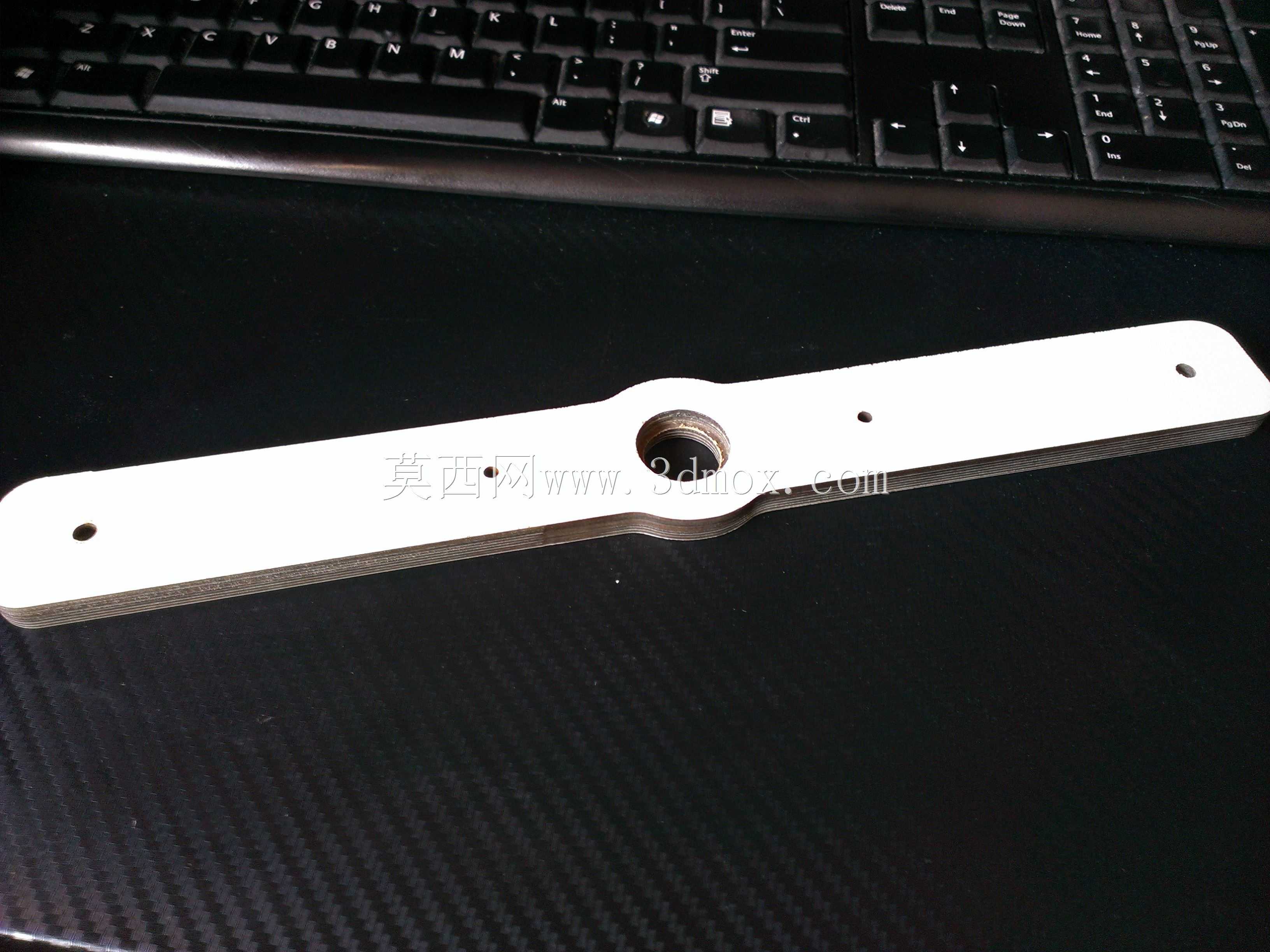

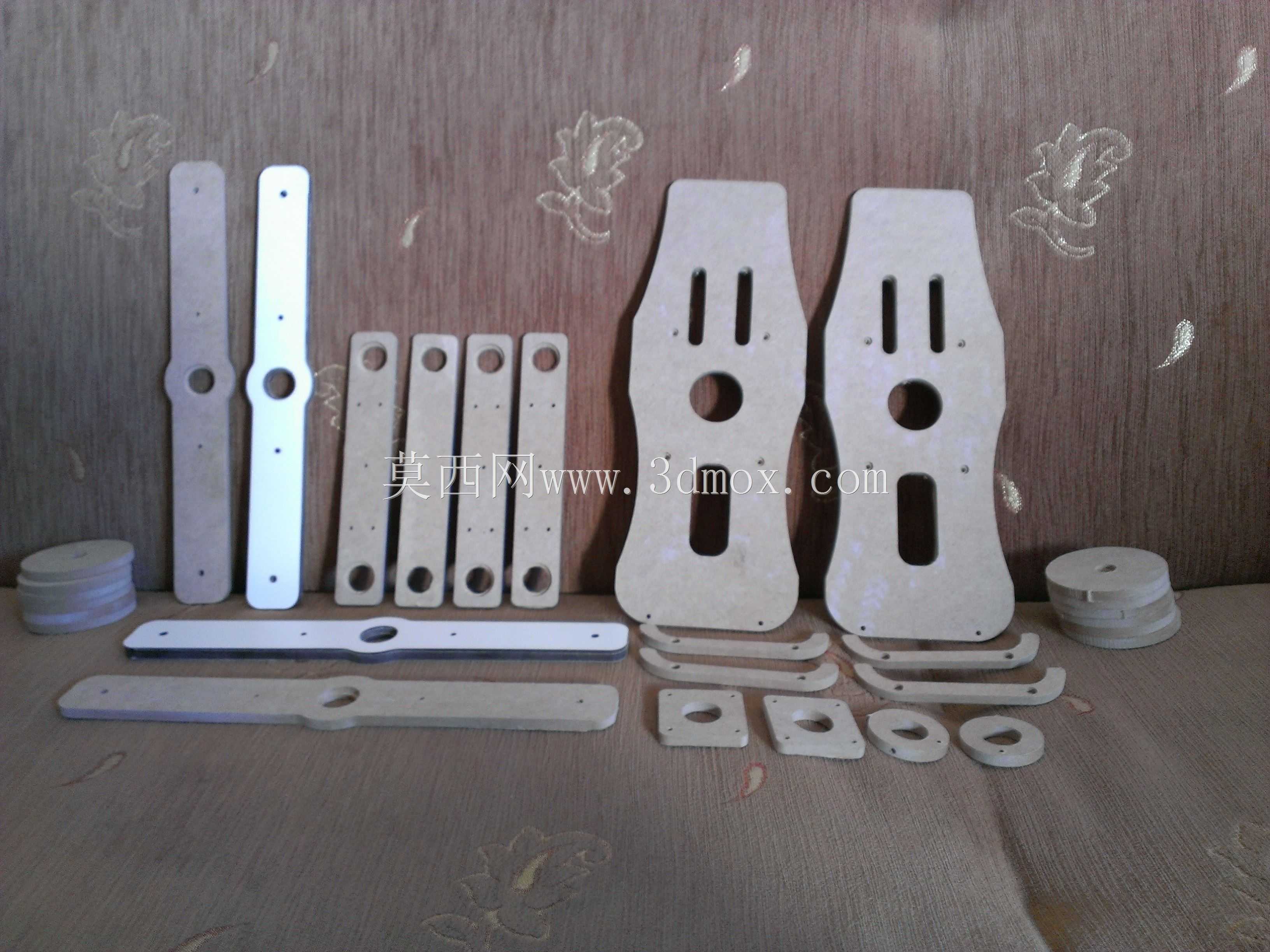

产品功能特性上，整体结构共配置8个滚珠轴承作为转动副的支撑部件，所有转动节点均采用轴承连接替代传统轴套摩擦，大幅降低操作过程中的阻尼卡顿，保证踏板偏转过程顺滑无虚位，长期使用也不会出现磨损松旷的问题；结构主体的非受力承载零件采用6mm中密度纤维板加工制作，通过双层板叠合组装的方式兼顾结构强度与加工便捷性，降低DIY制作的成本与加工门槛，核心受力传动部件、转动连接部件则采用铝合金与钢材加工制作，保证高频操作下的结构强度与使用寿命，避免受力部件变形导致的操控精度下降。

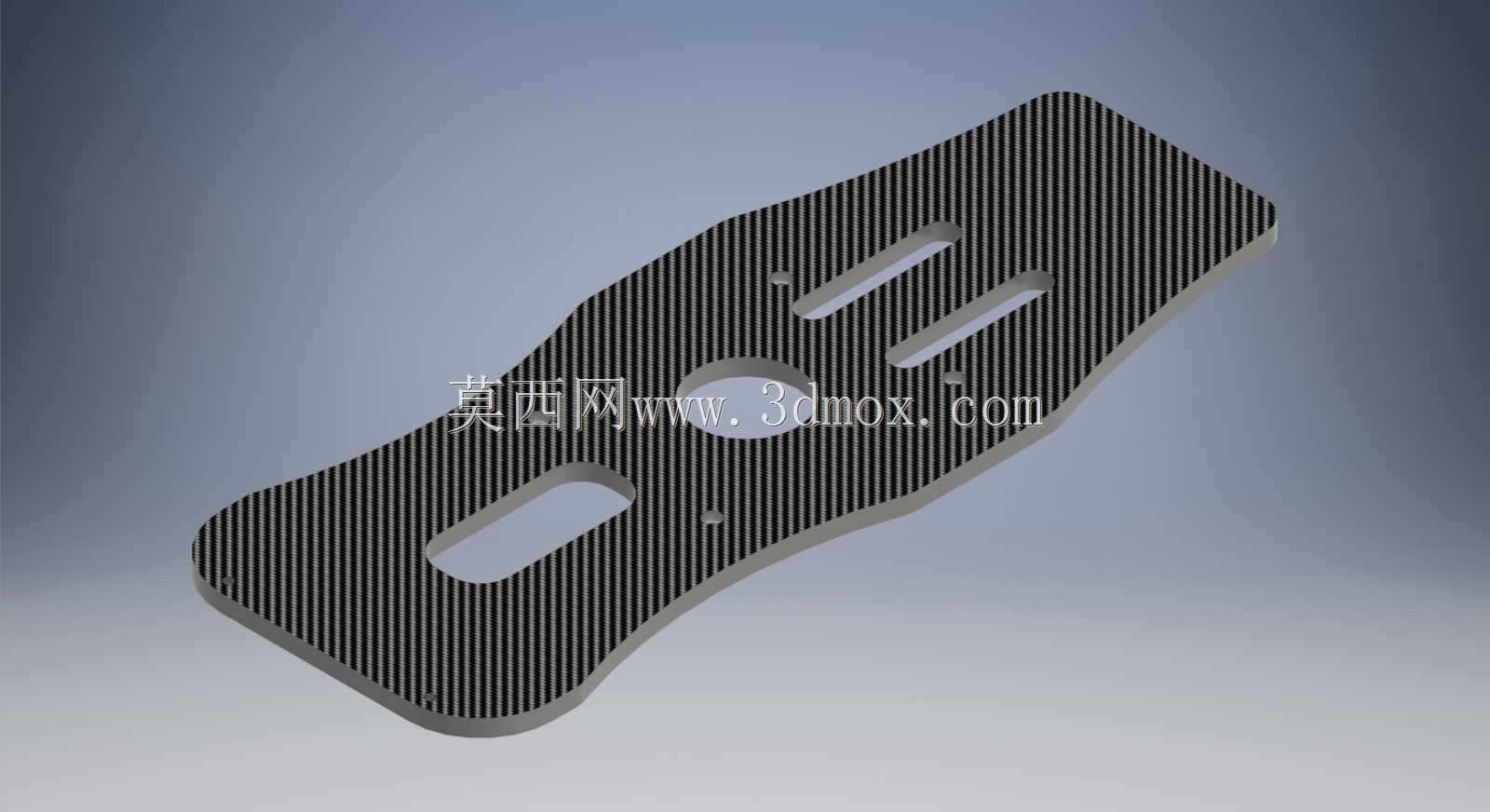

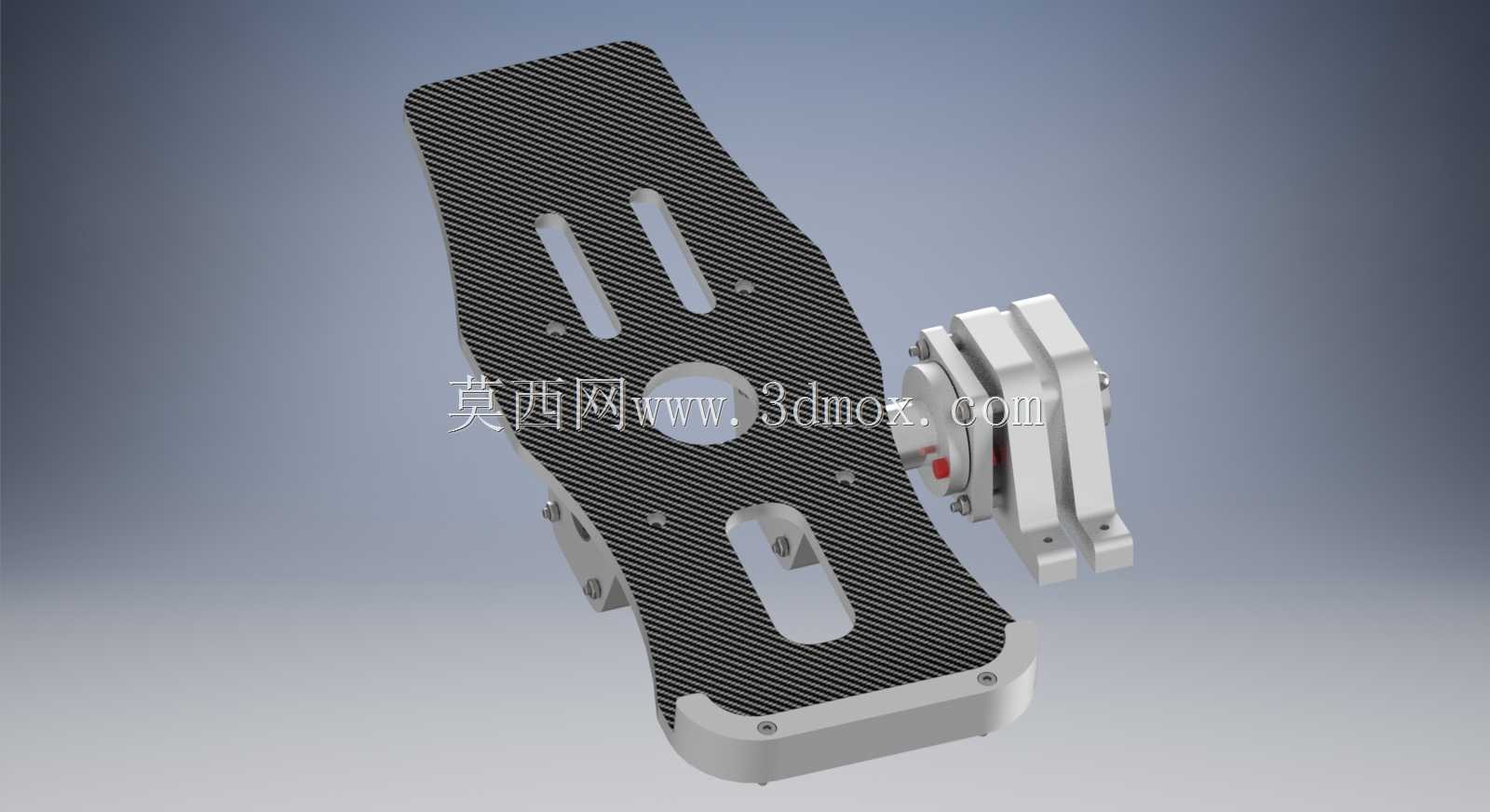

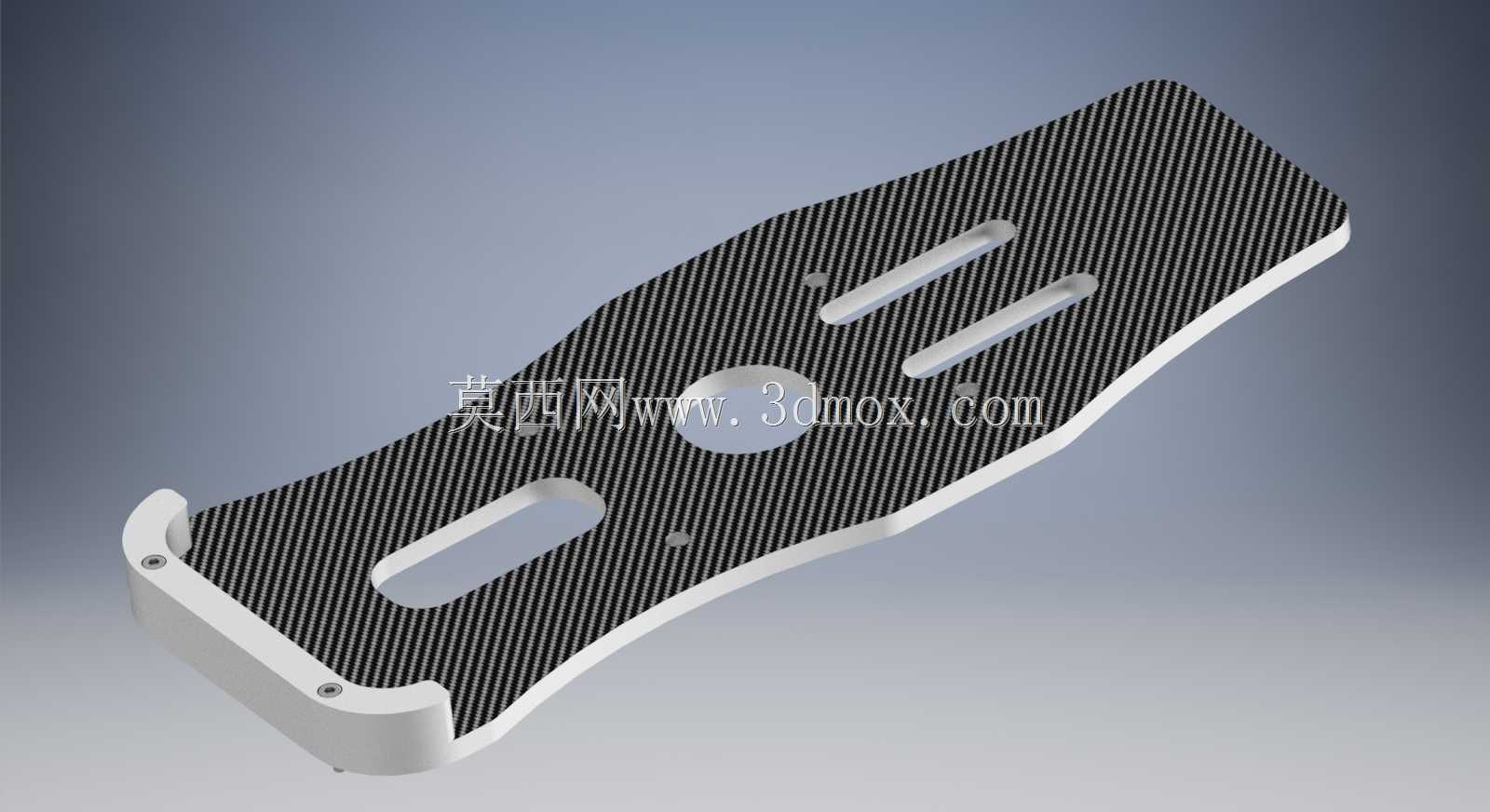

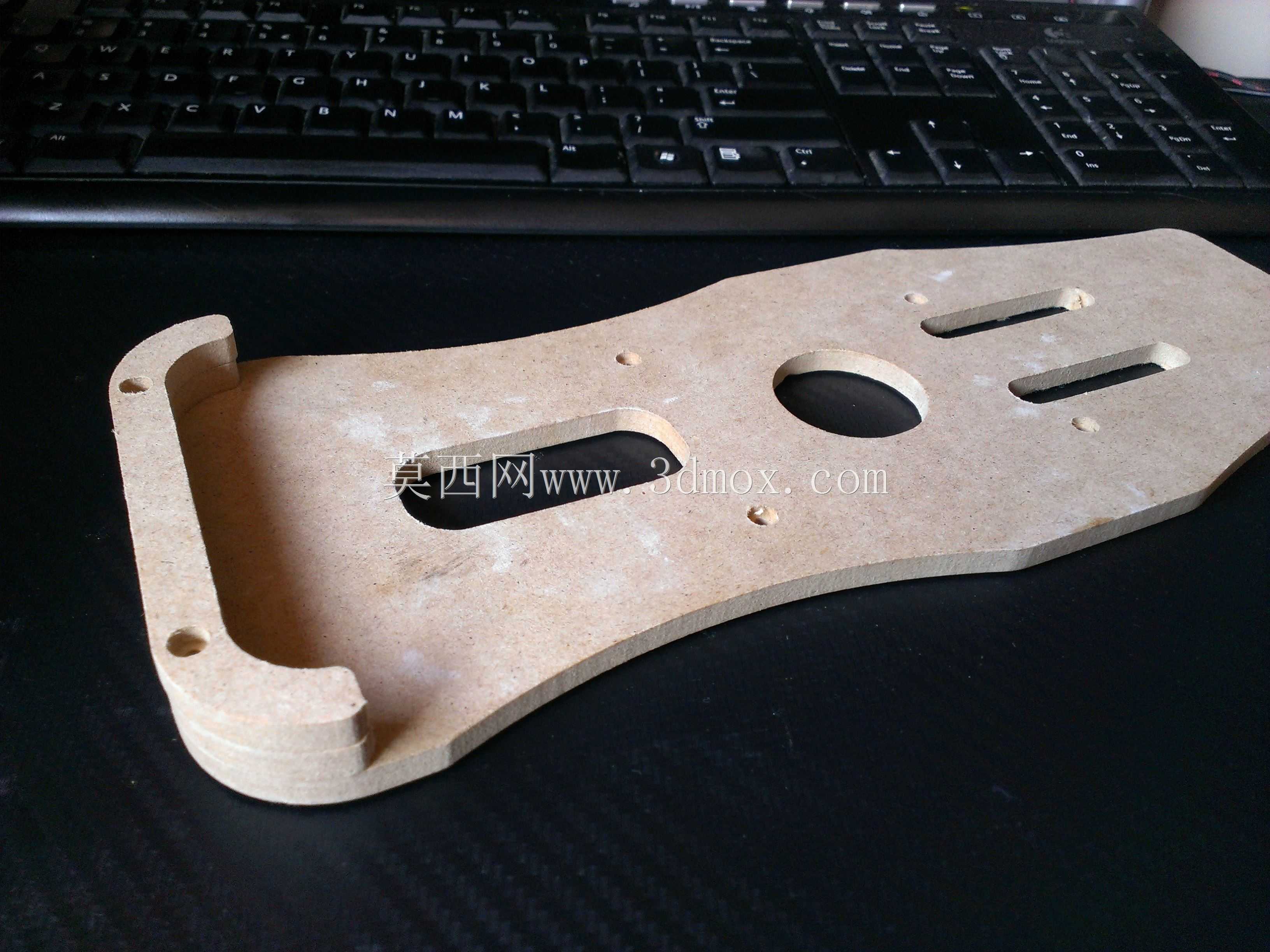

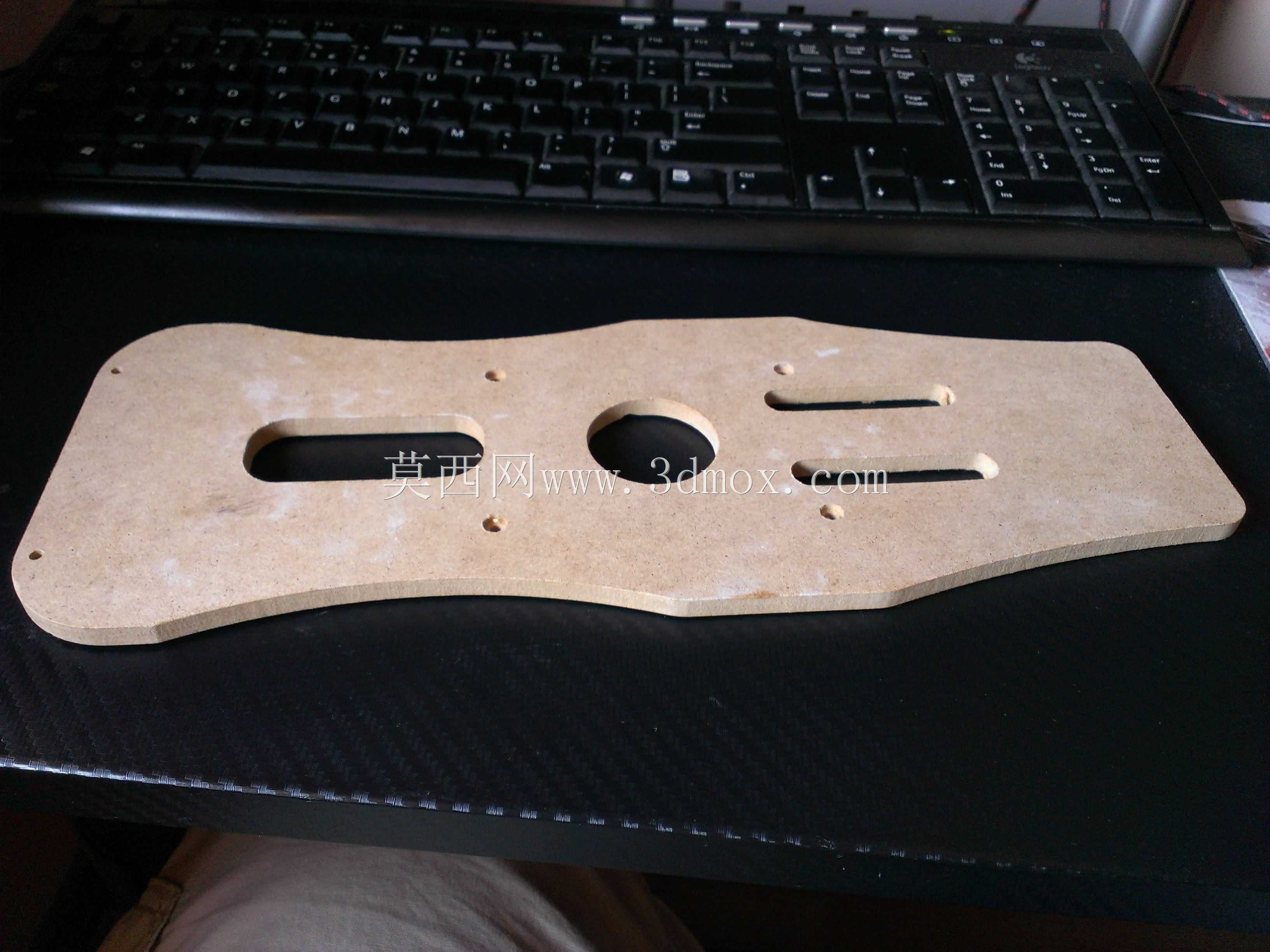

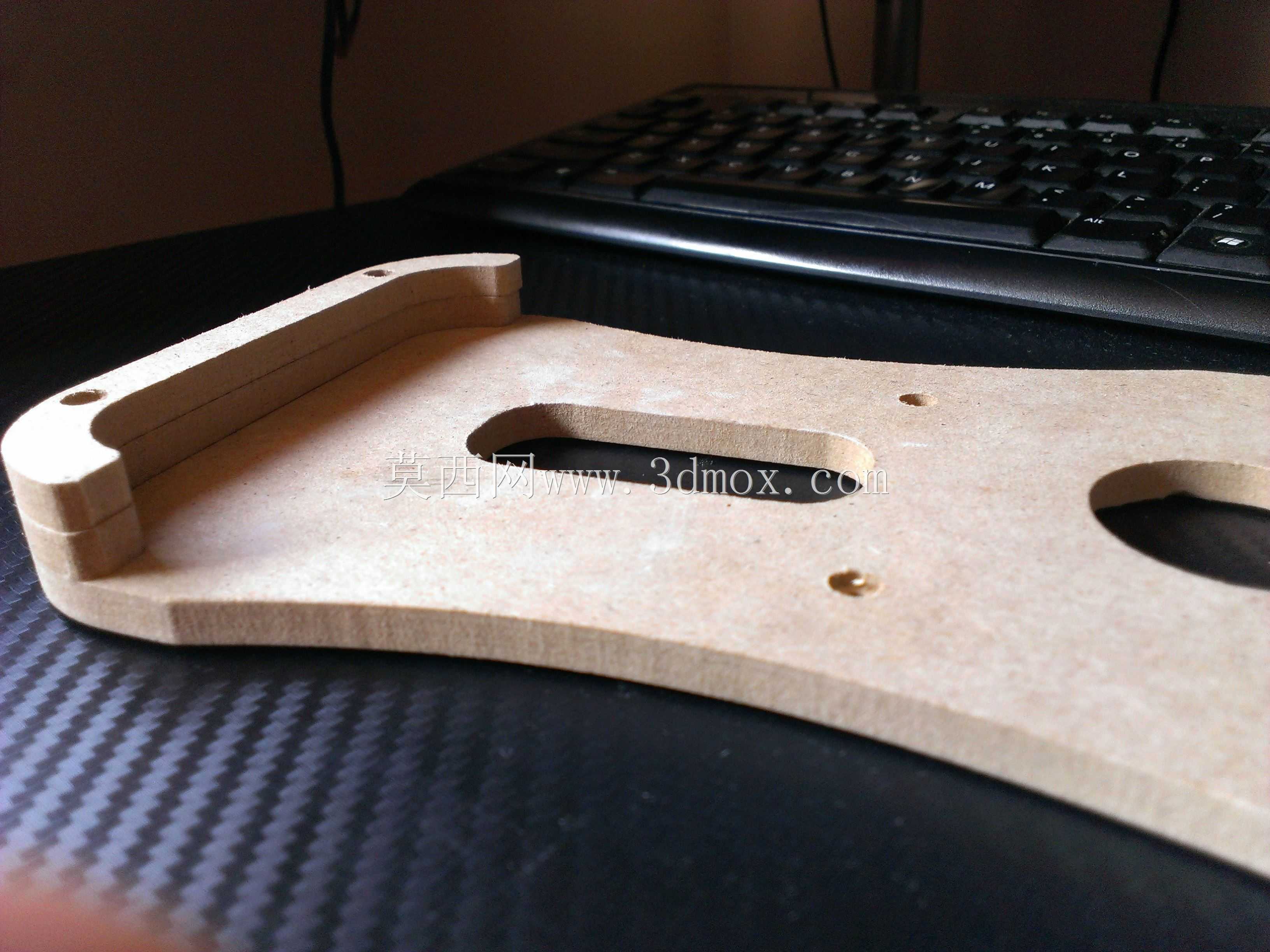

设计思路上，整体采用对称式布局结构，底座采用异形延展式支撑结构，无需额外固定即可放置在桌面下方地面使用，自重配合底部防滑结构即可抵消操作过程中的机构位移；踏板表面开设多组长条调节孔位，可根据使用者的脚型大小、操作习惯调整踏板的有效接触面积与安装角度，适配不同穿鞋状态、不同脚长的使用者操作需求；整体传动结构采用直连式传动设计，没有冗余的传动连杆，减少传动间隙带来的操控虚位，让踏板的转动角度可以直接传递到后续加装的传感部件上，保证操控输入的精准度。

外形尺寸与安装边界方面，整体底座横向最大宽度为380mm，纵向最大深度为280mm，整体机构最高点距离底座安装面的高度为110mm，放置在地面使用时不会与桌面下方的横梁、抽屉结构产生干涉；踏板处于初始中位时，踏板面与地面的夹角为25度，符合人体工学的脚部放置角度，长时间操作也不会产生脚部疲劳；所有外接安装孔位均采用标准孔距设计，后续加装角度传感器、复位弹簧、阻尼调节部件时无需对原有结构进行二次打孔修改，可直接在预留位拓展安装，适配不同力度反馈需求的改装方案。
