十字型可调对位焊接工装架

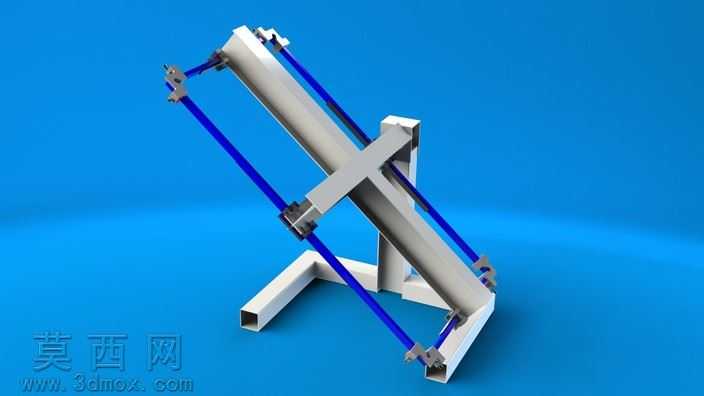

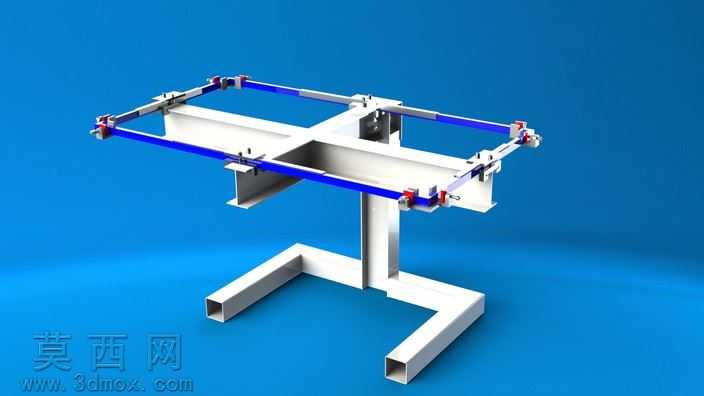

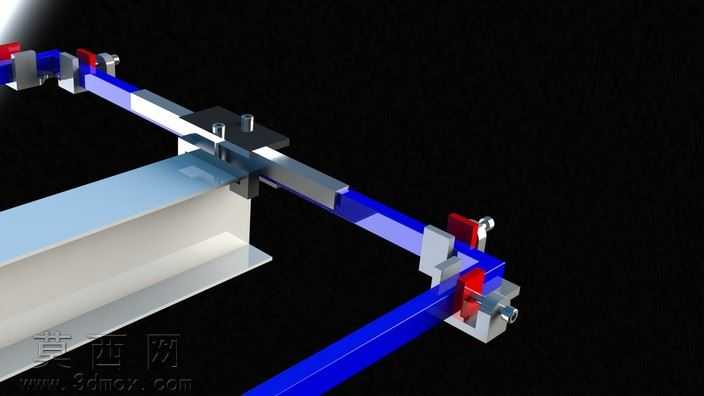

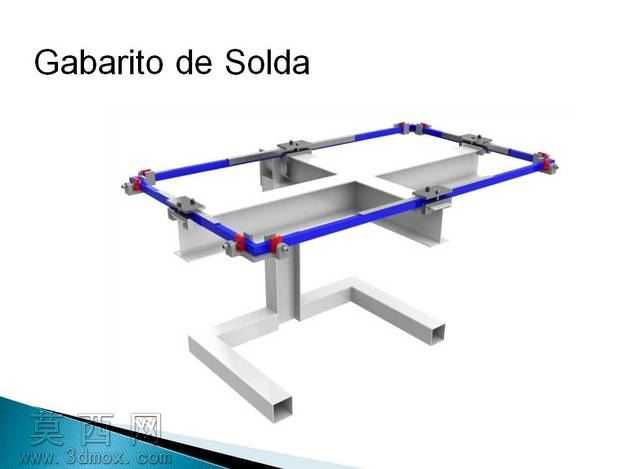

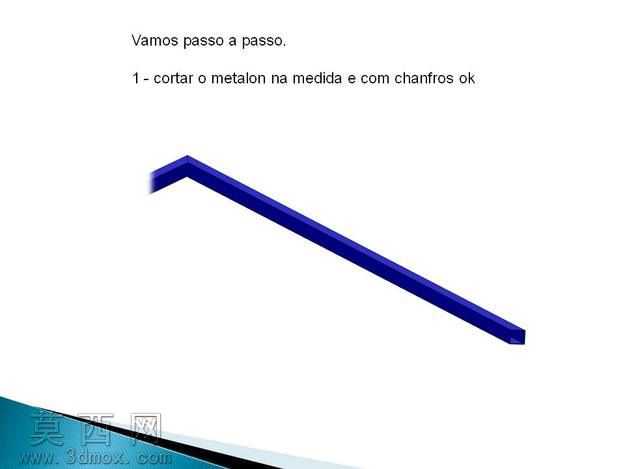

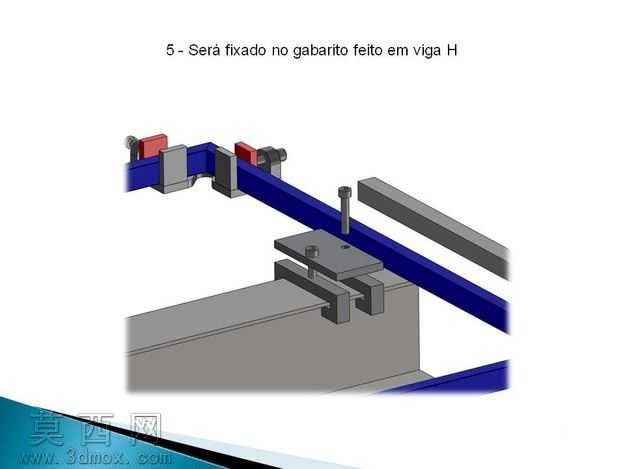

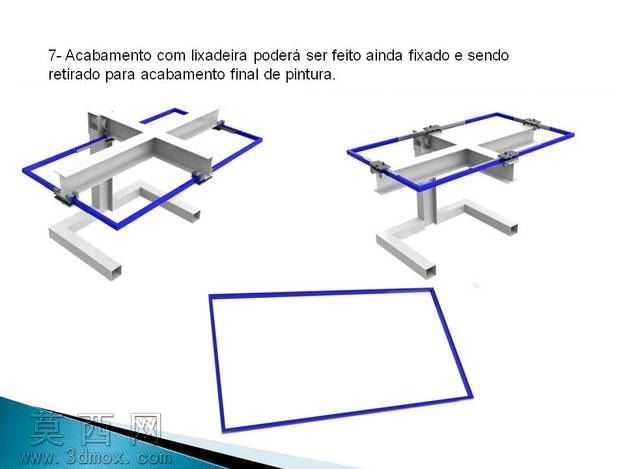

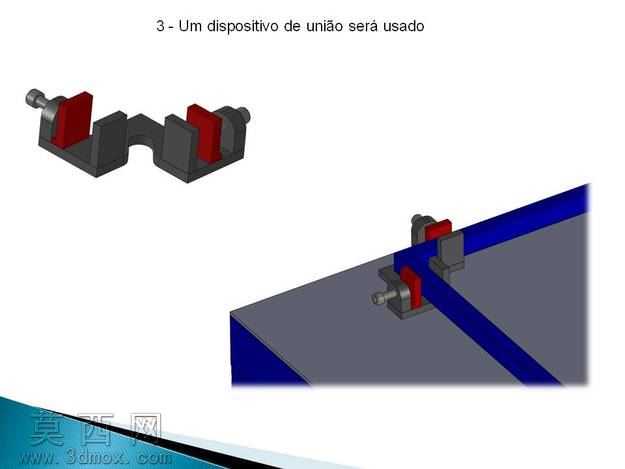

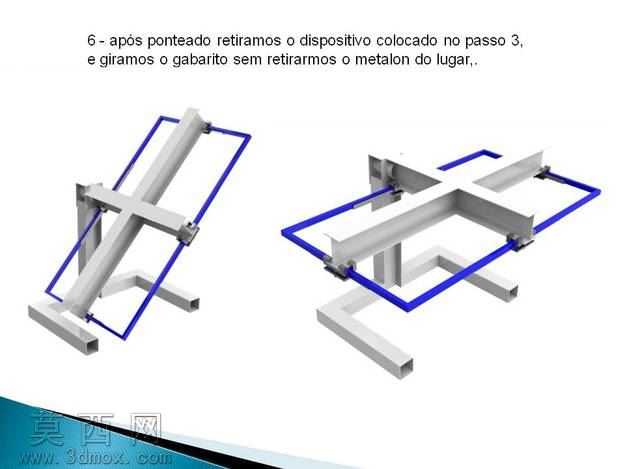

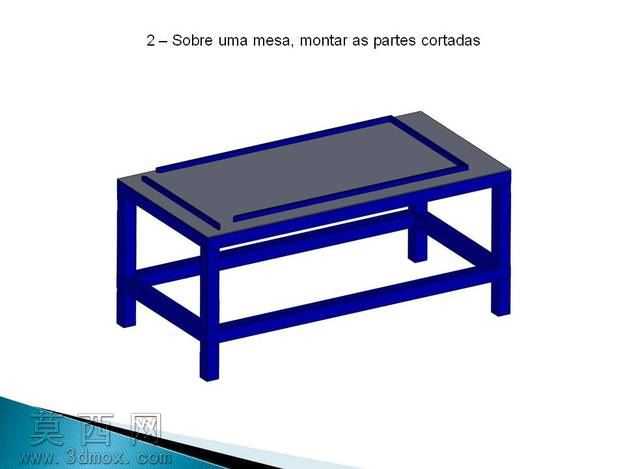

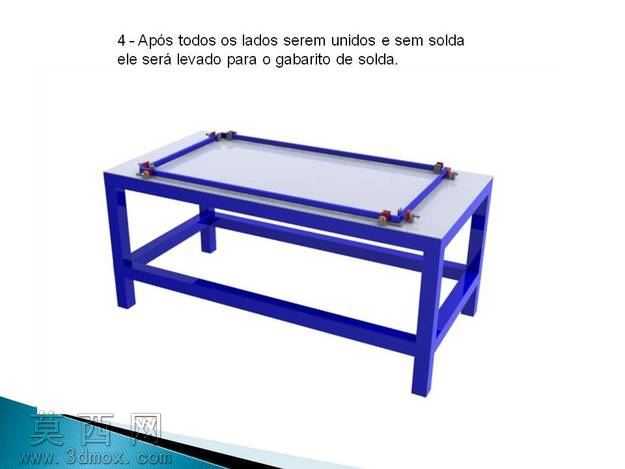

本作品为十字型可调对位焊接工装架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械工装的设计规范，对每一处结构尺寸做了精准约束，整体轮廓尺寸适配1000×800毫米规格的工件焊接作业需求。模型渲染阶段采用哑光金属材质模拟方钢型材的真实质感，搭配蓝色工程塑料材质表现可调导轨的防护层，金属构件表面做了细微的磨砂纹理处理，还原焊接工装长期使用的工业质感，背景采用纯净渐变蓝色突出工装主体结构，光影设置采用顶侧45度柔光，避免结构阴影遮挡关键连接部位，清晰呈现工装的整体形态。结构设计上，底部采用C型方钢焊接底座，保证工装放置的稳定性，单立柱支撑结构连接中部十字型主梁框架，主梁采用标准型钢截面，横向与纵向梁体上均设置可滑动的调节导轨，导轨端部配置快锁式对位夹紧机构，可根据待焊接工件的尺寸灵活调整夹持位置，实现不同规格工件的快速对位装夹，有效避免焊接过程中工件翘曲变形。设计思路围绕焊接作业的对位精度与操作便捷性展开，摒弃了传统焊接工装固定不可调的缺陷，通过十字交叉的可调导轨结构，实现X、Y两个方向的夹持位置无级调节，旋转支撑结构可带动上部工装架完成角度翻转，方便操作人员对工件不同焊接面进行作业，无需反复拆卸装夹工件，大幅提升焊接作业的效率与对位精度，所有连接部位均采用标准紧固件装配设计，便于工装的后期维护与易损件更换，整体结构兼顾刚性与调节灵活性，适配中小规格工件的组焊、对位焊接工序使用。
