拉链拉头性能测试工装结构设计

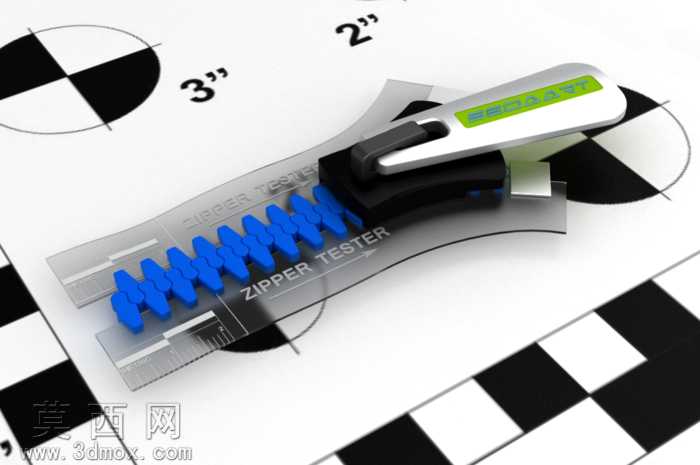

本作品为拉链拉头性能测试工装的三维建模设计，整体围绕拉链拉头的顺滑度、咬合强度测试需求展开结构搭建。建模过程中首先梳理测试工装的核心功能逻辑，将整体结构划分为拉链齿固定基座、拉头滑动导向槽、施力测试模块三个核心部分，固定基座采用半透明哑光工程塑料材质，既可以清晰展示内部拉链齿的排布状态，也能直观观察拉头滑动时拉链齿的咬合、脱开过程，建模时对基座表面的刻度标识做了精细化处理，还原真实测试工装的尺寸标注细节，方便测试过程中读取拉头的滑动行程数据。拉头部分采用分件建模方式，分别构建拉头主体、拉片、内部锁扣结构，拉头主体赋予磨砂黑色硬质塑料材质，拉片采用亮银色金属质感材质搭配绿色标识区域，还原日常常见的尼龙拉链拉头的真实外观与结构细节，拉头内部的锁止卡齿结构做了等比例还原，能够直观展示拉头与拉链齿咬合时的配合关系。拉链齿部分采用连续阵列建模方式，按照真实拉链齿的排布间距、齿形轮廓逐个构建，赋予高饱和度蓝色哑光塑料材质，与透明基座、黑色拉头形成强烈视觉对比，清晰展示拉链齿的排列形态与啮合状态。渲染阶段采用影棚级布光方案，主光源从斜上方45度角投射，搭配柔光箱弱化硬阴影，辅助光源补充暗部细节，让金属拉片的反光、塑料部件的哑光质感都得到精准呈现，背景搭配黑白校准标靶，既可以作为尺寸参照，也能强化工业设计作品的专业质感。设计思路上充分考虑测试工装的实用性，导向槽的宽度、深度参数完全匹配常规拉链的尺寸规格，拉头的滑动路径做了平滑处理，避免建模过程中出现结构干涉，同时保留了工装的拓展空间，可通过更换不同规格的固定基座适配不同型号的拉链测试需求，整体模型结构完整，细节丰富，既可以作为拉链相关产品设计的参考素材，也可用于五金配件类产品的结构教学演示。
