DJI S800多转子拍摄-新的抗振动设计。

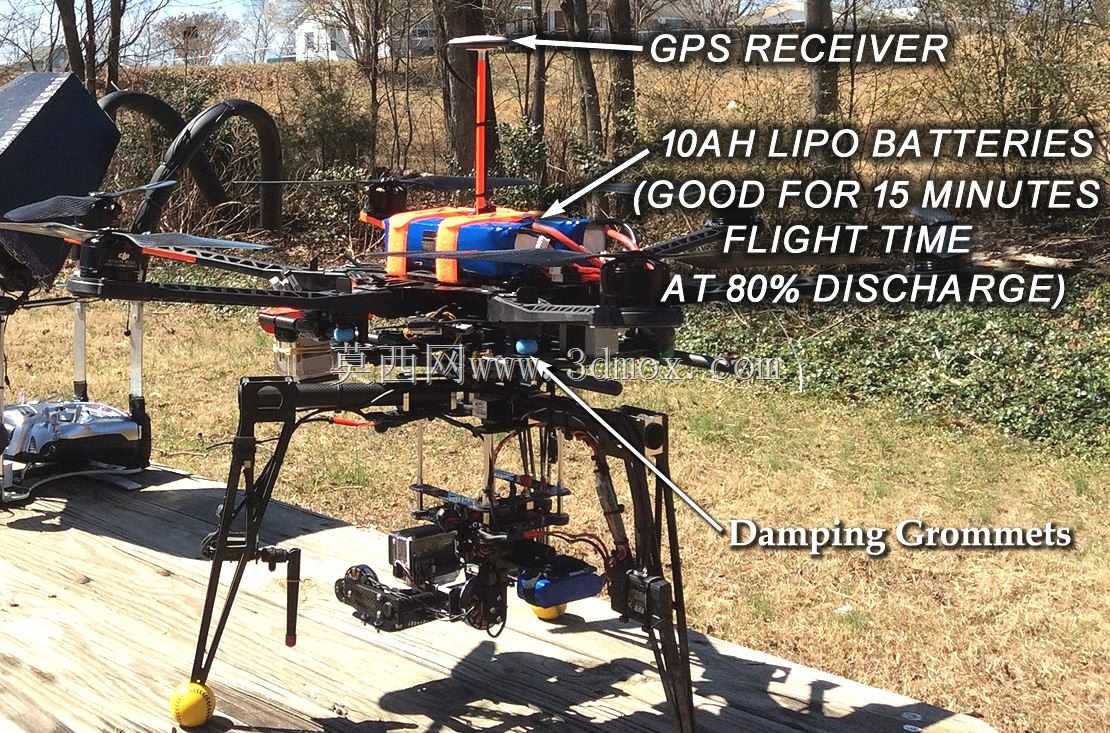

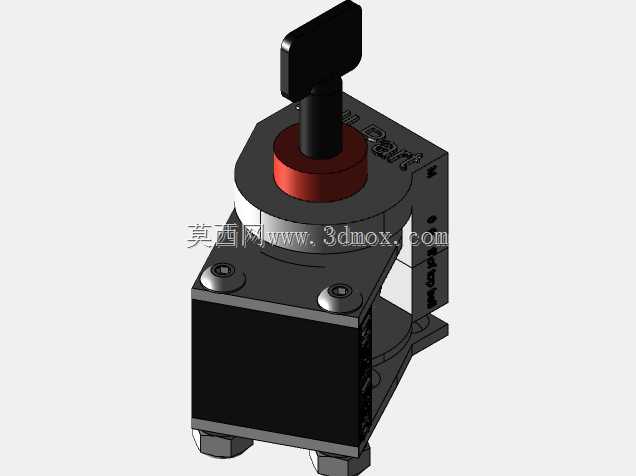

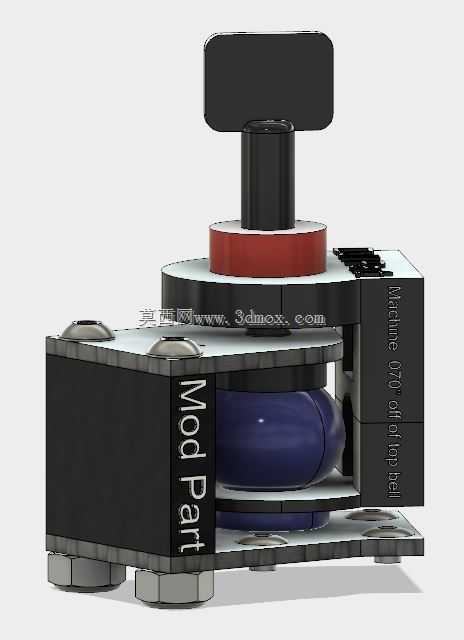

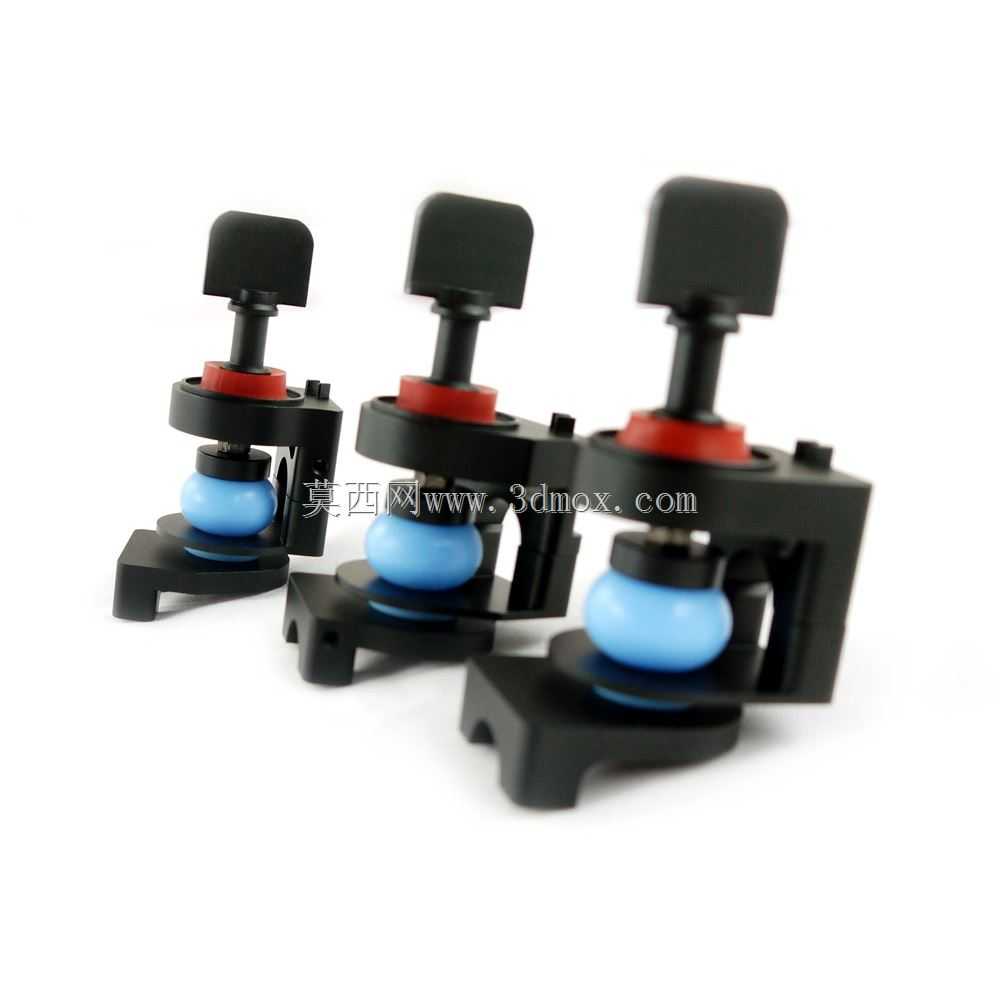

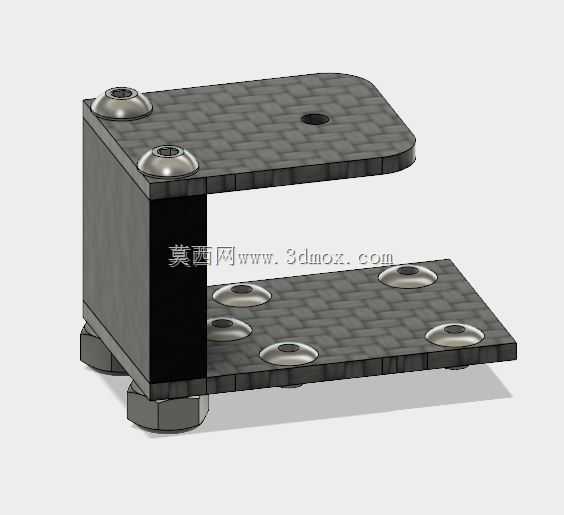

DJI为这个多转子做了一个防震套件，但是他们选择通过螺栓穿过索环的中心来栓接阻尼索环的安装杯（或者一些人称之为球）。这是一个问题，因为索环的ID上几乎没有摆动空间。当索环与支撑螺栓接触时，它会将高频振动传输到无刷万向节和摄像头，从而难以获得平滑的视频。我用一些快速组装的铝板和临时支架测试了这个想法，效果很好，所以我做了这个模型，这样我就可以加工一些永久性的支架。这种型号（固定）消除了贯穿螺栓，并消除了任何高频振动从到达相机无论风吹多大。我已经测试了这个设置在18英里每小时的风与良好的结果。我还添加了一个精密切割和模压3英寸高密度泡沫橡胶片之间的主轮毂和H帧（这些防震安装位置）。我已经包括了股票设计与贯穿螺栓设置的照片，我已经包括了我的所有齿轮板上的多转子照片。我已经建立了一个新的无刷万向节，将支持较小版本的黑魔法电影相机。我正在建造一个足够大的万向节来处理一个全尺寸的电影摄影机，甚至可能是一个史诗般的红色。其中一张照片是直支架，H框两侧各有一个直版。其他四个是在一个角度，如模型所示。铆钉只是为了确保它清除了索环和外观。啊，这似乎是一个永无止境的项目与所有的新要求，客户对我们的摄像师。我过去只做工业工作（设计和建造控制系统和机器），但现在我的背部已经让我失望了（腰椎有4个融合的椎骨），我已经转行做录像，只做机器设计（没有建造）。与我在GrabCad上看到的许多设计相比，我的大多数机器设计都有些简单！！干得好，伙计们！！：-）我很高兴看到你的辛勤工作和深思熟虑的想法！！我很高兴这个网站在这里！！：-）如果有人想与测量CAD图纸，我很高兴把他们放在一起，并上传给你。谢谢你找我！！祝你好运，梅尔夫
