航模用OS61FX单缸二冲程发动机结构

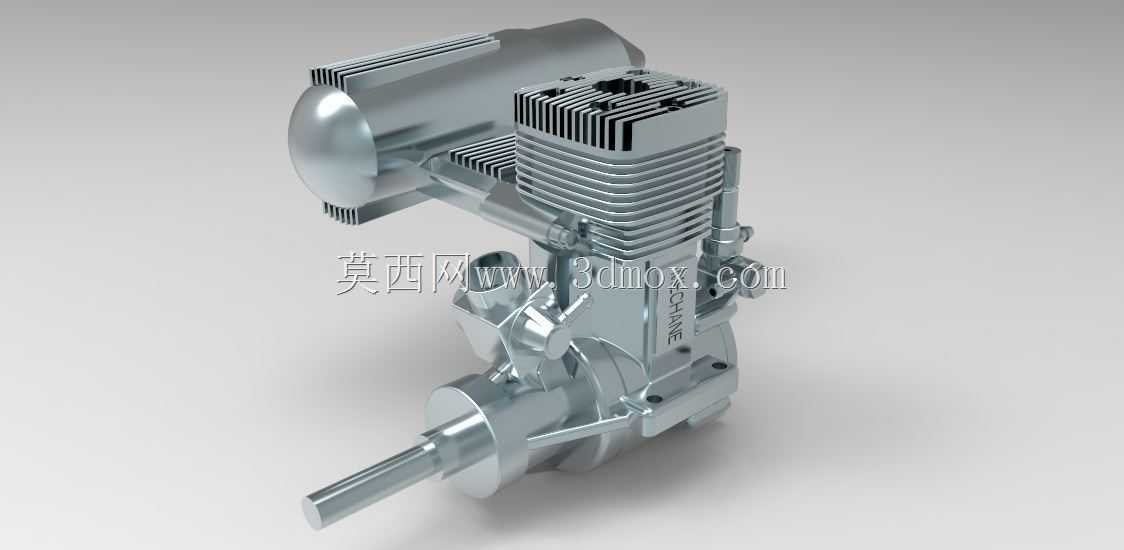

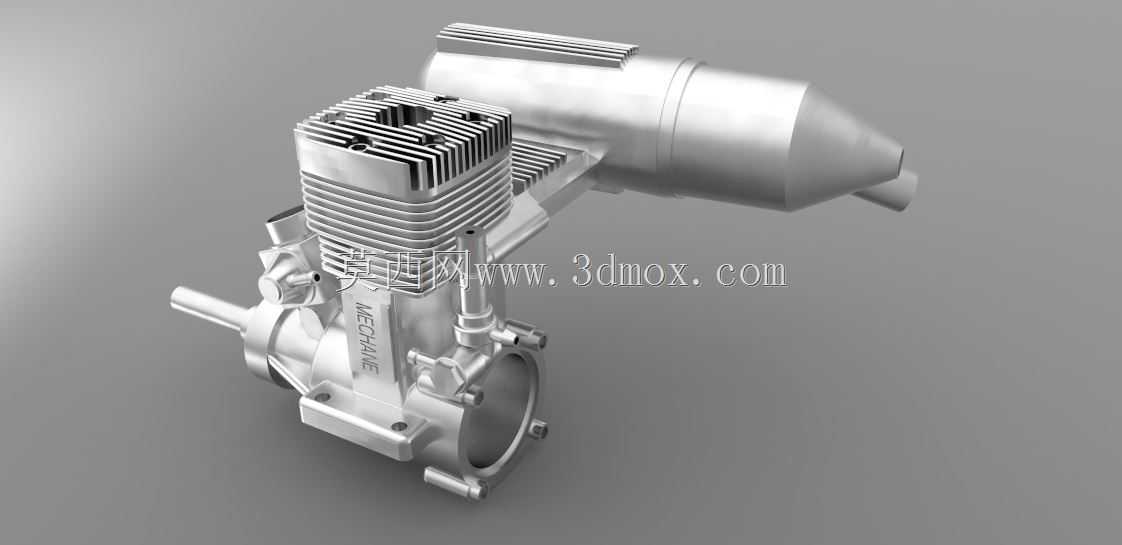

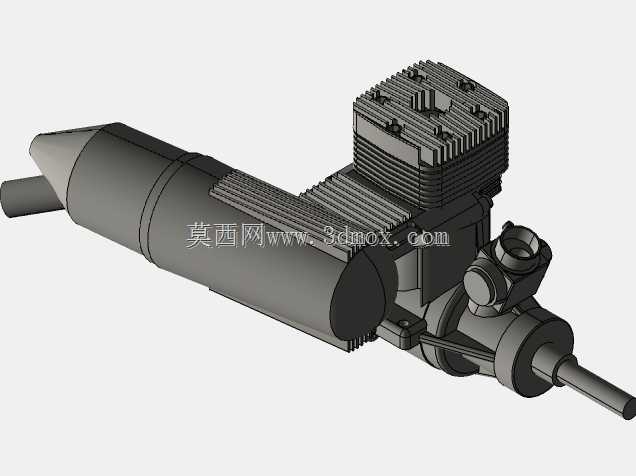

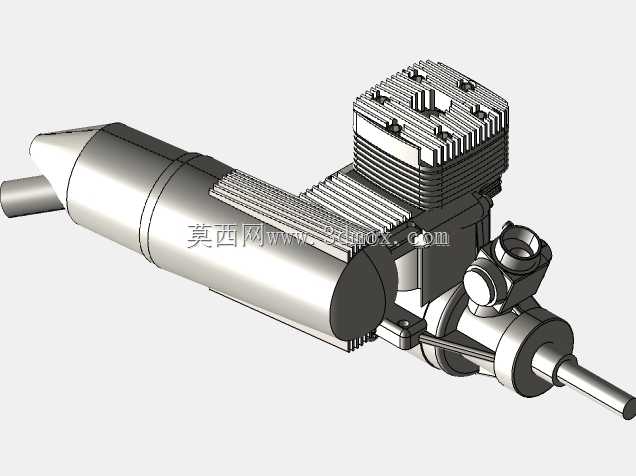

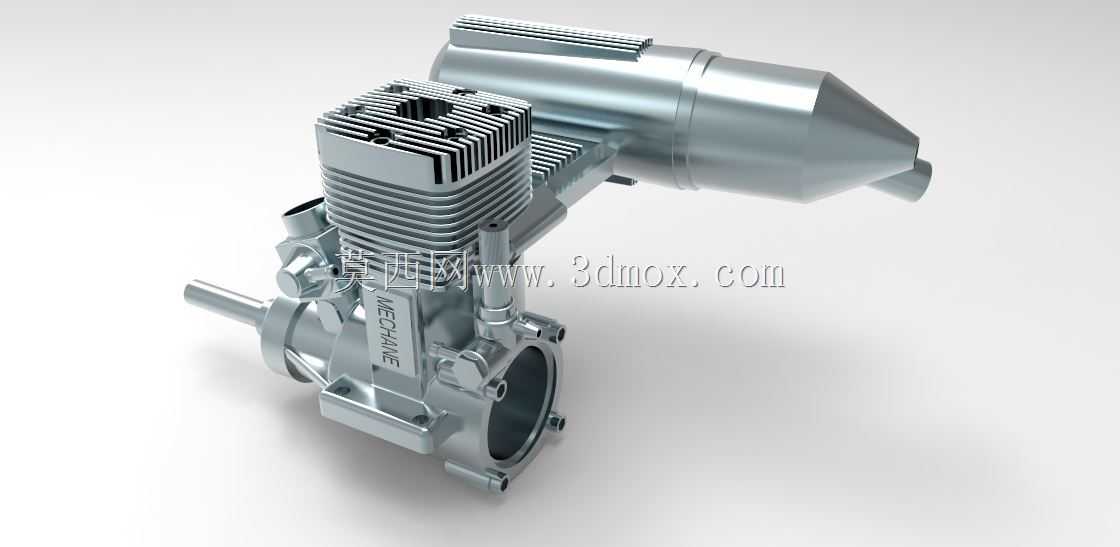

这款发动机是专为固定翼航空模型打造的动力核心部件，主要适配60-90级燃油动力航模，在航模竞技飞行、像真机复刻、科研类航空模型设计竞赛等场景中作为核心动力输出单元使用，能够为中等翼展的固定翼航模提供充足的飞行动力，满足特技动作、长距离巡航等不同飞行状态下的动力需求。从实际用途来看，这类小排量航模发动机主要通过燃烧甲醇混合燃油输出旋转动力，驱动航模螺旋桨高速旋转产生拉力，带动航模完成起飞、空中机动、降落等全套飞行动作，相比电动航模动力系统，它具备能量密度高、续航时间长、动力响应线性度好的特点，是燃油动力航模爱好者制作大尺寸航模时的主流动力选择。在功能特性上，这款发动机采用单缸侧置排气的二冲程结构，集成了散热鳍片式气缸头、一体化化油器安装位、配套消音排气管结构，气缸头的密集散热鳍片能够在飞行过程中借助迎面气流快速带走燃烧产生的热量，保证发动机长时间高转速运行时的温度稳定，避免过热导致的动力衰减或部件损坏；侧置的排气接口搭配专用消音管，能够在引导废气排出的同时降低排气噪音，减少航模飞行时的噪声干扰；曲轴输出端采用标准航模发动机安装轴径，可直接适配市面上主流规格的航模螺旋桨，化油器安装位预留了标准的油门摇臂结构，能够与航模的舵机控制系统联动，实现转速的精准调节，匹配不同飞行阶段的动力需求。在设计思路上，这款发动机仅完成了外部几何结构的精准建模，还原了真实发动机的外部轮廓、安装孔位、接口尺寸与部件相对位置，没有对内部的活塞、曲轴、气道等结构做冗余建模，既能够满足航模整机设计时的装配干涉检查、外形仿真展示需求，也能控制模型的体量，方便在航模整机装配设计时调用。从外形尺寸与安装边界来看，这款发动机的整体轮廓紧凑，气缸主体与排气管采用横向并排布局，曲轴输出端位于发动机前部，安装法兰位于曲轴箱下部，带有四个对称分布的标准安装孔位，安装时可通过螺栓直接固定在航模的防火墙上，安装孔位的间距、曲轴中心到安装面的距离都严格匹配61级航模发动机的通用安装标准，不需要额外制作转接件即可完成装配；发动机后部的化油器安装位、顶部的油针调节结构、侧部的排气管接口都预留了足够的操作空间，在航模机身设计时不需要为这些部件额外开凿过大的避让缺口，能够兼顾机身的结构强度与部件的安装维护便利性，整体外形的流线型处理也能减少发动机突出机身部分产生的飞行阻力，优化航模的飞行气动效率。
