QAV250四旋翼穿越机整机结构设计

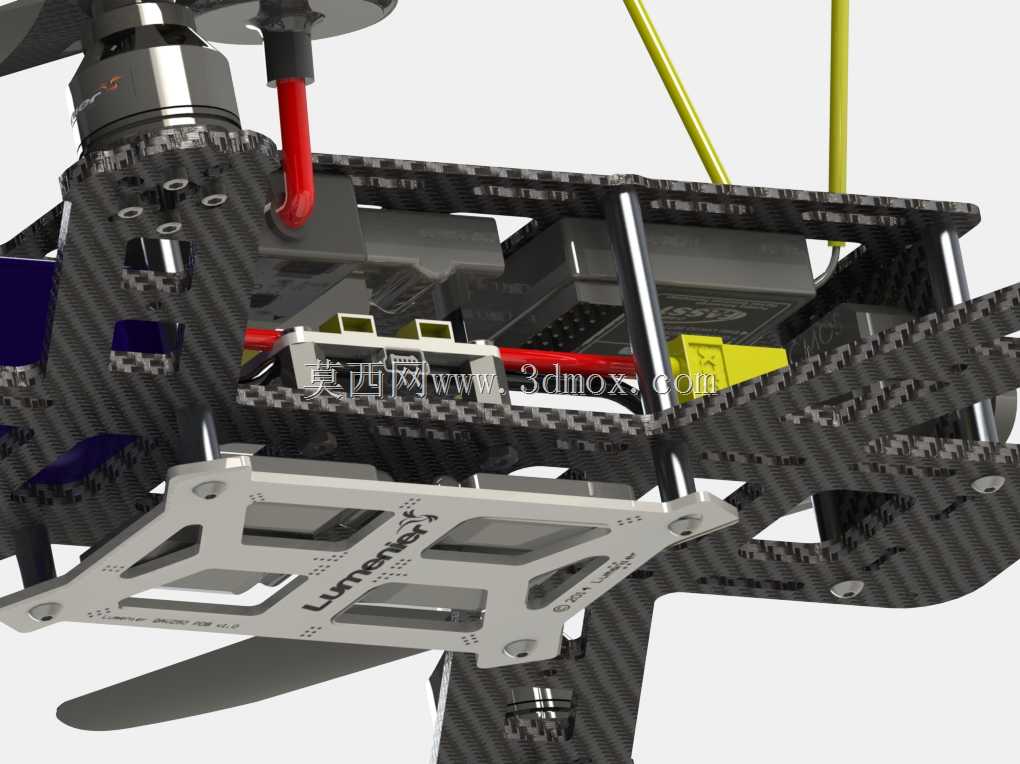

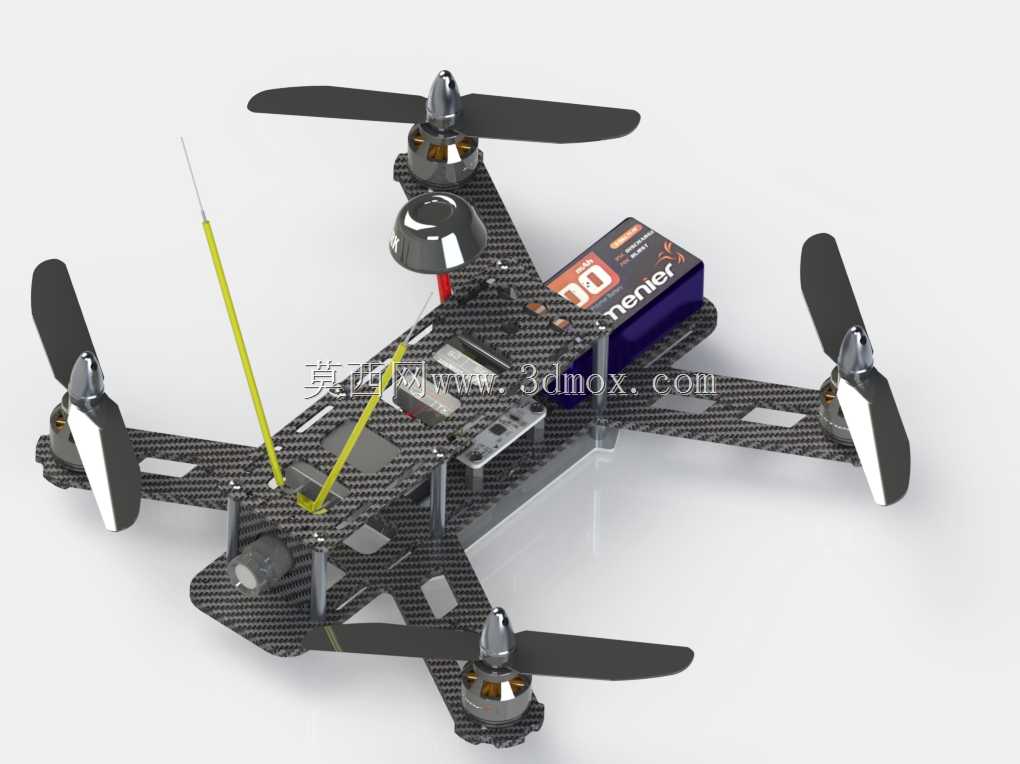

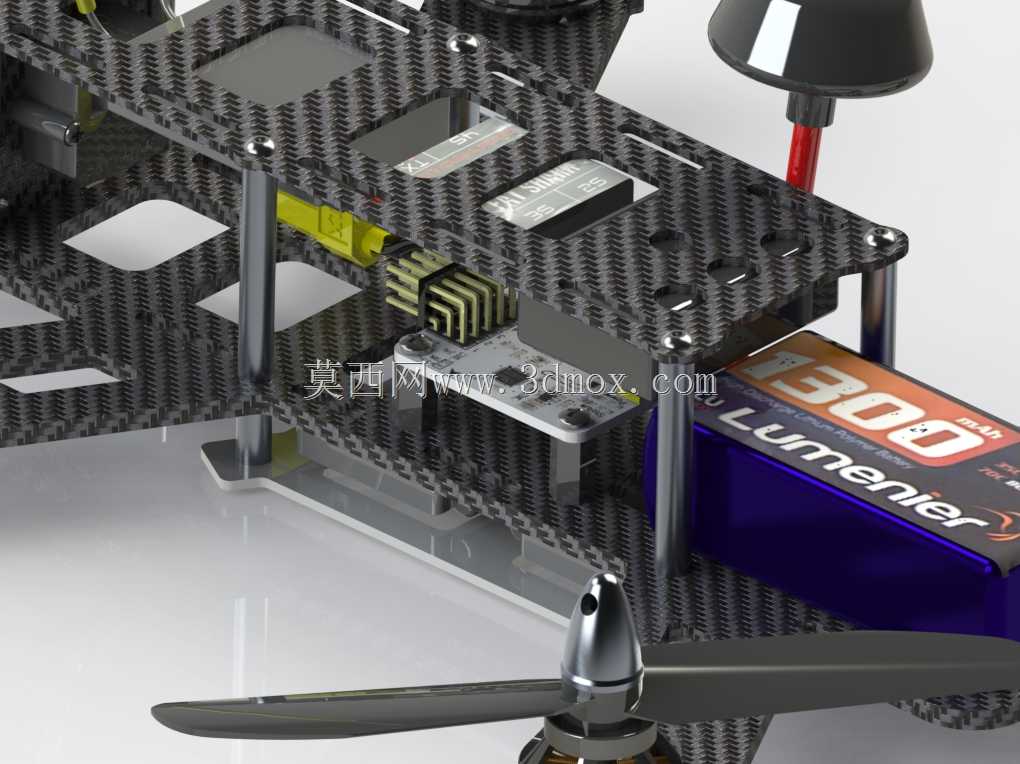

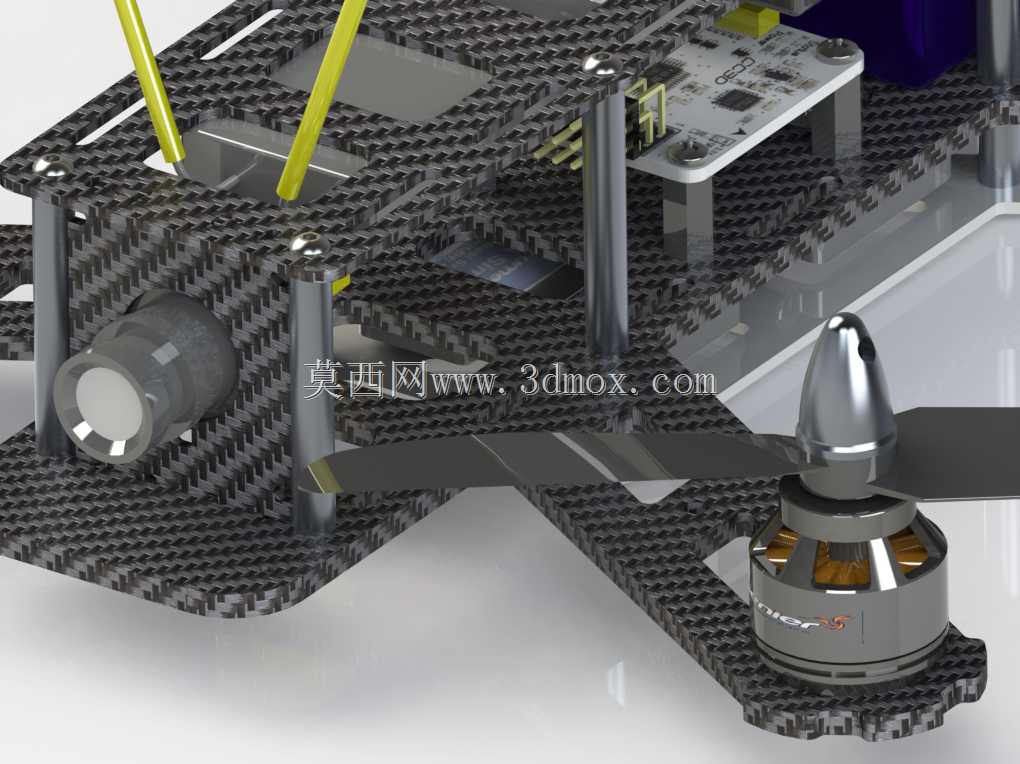

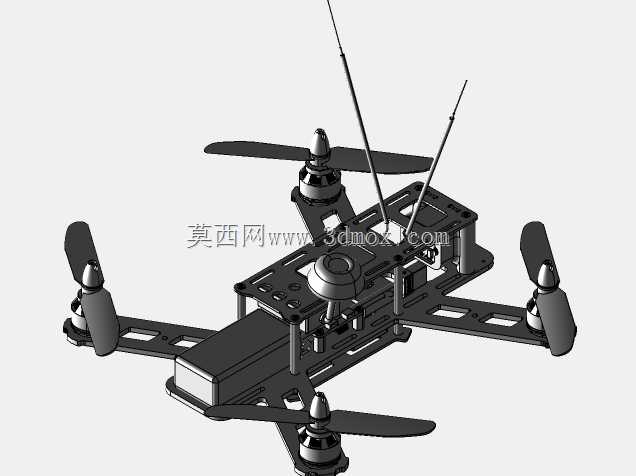

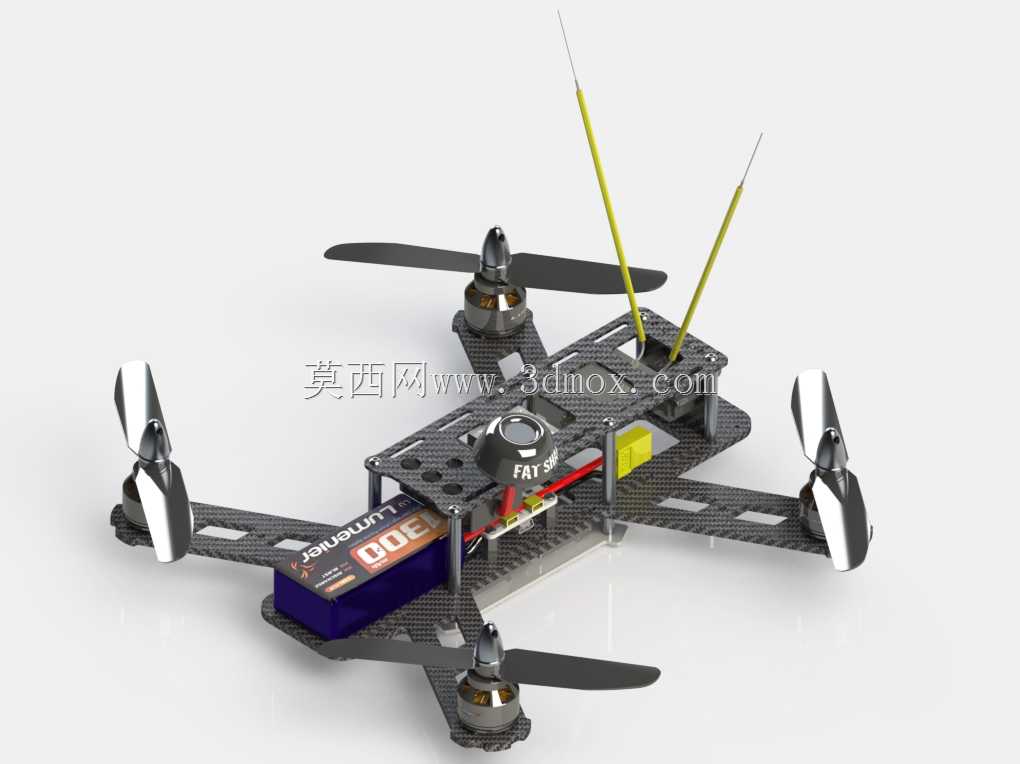

这款QAV250规格的四旋翼飞行器，是面向FPV第一视角飞行场景打造的小型竞速类空中载具，广泛应用于航模竞速赛事、户外休闲飞行、近距空中视角拍摄、小型场景巡检等场景，能够在狭窄空间内完成灵活的机动动作，满足飞手对高操控响应、轻量化飞行平台的使用需求。整机采用经典的X型四轴布局，机架主体选用碳纤维板材加工成型，在保证结构强度的前提下最大限度降低自身重量，为动力冗余和载荷预留充足空间。机臂采用一体化裁切设计，电机安装位精准匹配常用的22系列无刷电机孔距，能够适配不同规格的三叶、两叶螺旋桨，安装时无需额外打孔调整，降低组装调试的复杂度。机身中部的分层设计预留了飞控、电调、电池、图传设备、FPV摄像头的安装空间，层间通过铜柱支撑固定，既可以保证各电子设备之间留有足够的散热间隙，也能避免飞行过程中线路挤压干扰飞控传感器的正常工作。机架前端预留了摄像头安装位，支持多角度调节，能够适配不同焦距的FPV摄像头，满足飞手不同飞行视角的需求；机身尾部预留了图传天线和接收机天线的安装孔位，天线采用直立式安装布局，能够最大程度减少机身碳板对信号的遮挡，保证飞行过程中遥控信号和图传信号的稳定传输。整机轴距严格控制在250mm级别，属于典型的小型穿越机尺寸，能够在楼道、林间等狭窄空间内灵活穿梭，机臂末端的电机安装位做了加厚处理，能够承受轻度炸机的冲击，降低飞行碰撞后的损坏概率。电池安装位位于机身重心位置，采用绑带固定的方式，能够适配不同容量的3S、4S锂聚合物电池，飞手可根据飞行时长需求灵活选择电池规格，调整电池前后位置即可微调整机重心，保证飞行姿态的平稳。机架上的所有安装孔位都做了公差适配设计，电子设备的接线走线都预留了专用的过线缺口，能够让整机布线更加整洁，减少线路外露带来的风阻和飞行中勾挂障碍物的风险。整套结构设计充分考虑了穿越机飞行中的实际使用痛点，在轻量化、结构强度、安装便利性之间做了平衡，既能够满足竞速飞行对机架刚性的要求，也兼顾了日常组装维护的便捷性，飞手可以在此基础上灵活搭配不同的动力套装、电子设备，打造符合自身飞行习惯的专属飞行平台。
