带铝制摇臂的数字舵机结构设计

这款带铝制摇臂的数字舵机，是小型运动控制场景中十分常用的执行部件，广泛应用在航模姿态调整、小型机器人关节驱动、智能门锁锁舌传动、自动化小工位精准摆位、教学实验平台动作演示等场景中，能够在有限的安装空间内输出稳定的扭矩，带动负载完成指定角度的往复摆动动作。

从实际用途来看，它可以将控制端发出的脉冲信号转化为摇臂的角位移输出，1.75度的控制步进能够保证动作的精准度，相比传统塑料摇臂的同规格舵机，这款采用硬质铝合金加工的摇臂拥有更高的结构强度，在带动较重负载做快速启停动作时，不会出现摇臂形变、连接孔位滑牙的问题，能够适应更高频率的往复动作需求，延长整套执行机构的使用寿命。

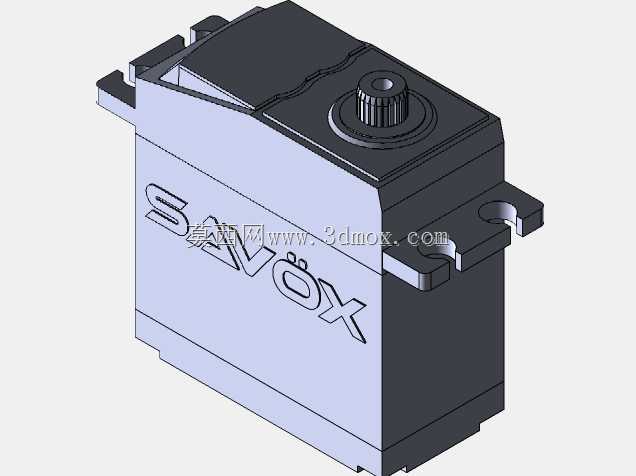

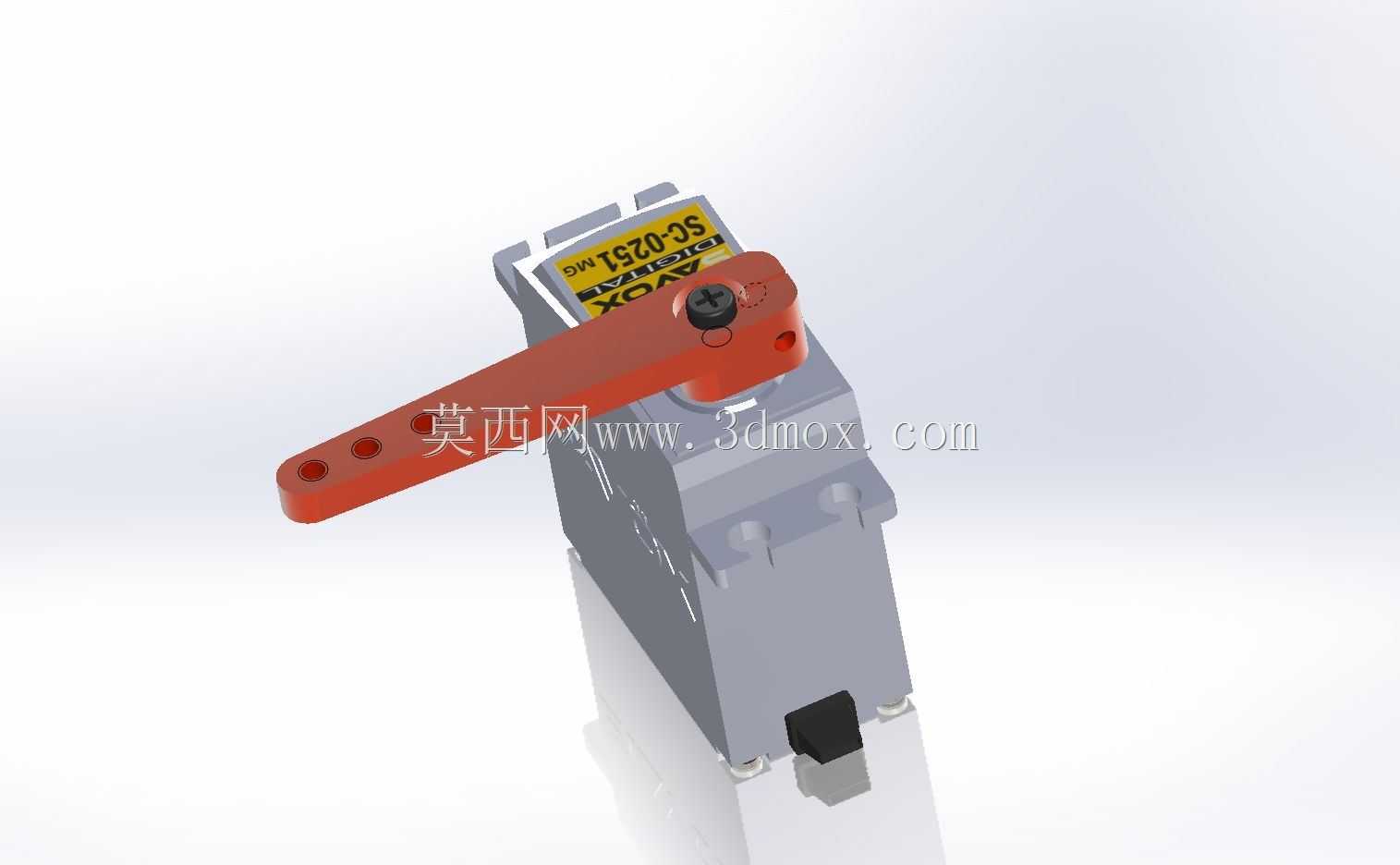

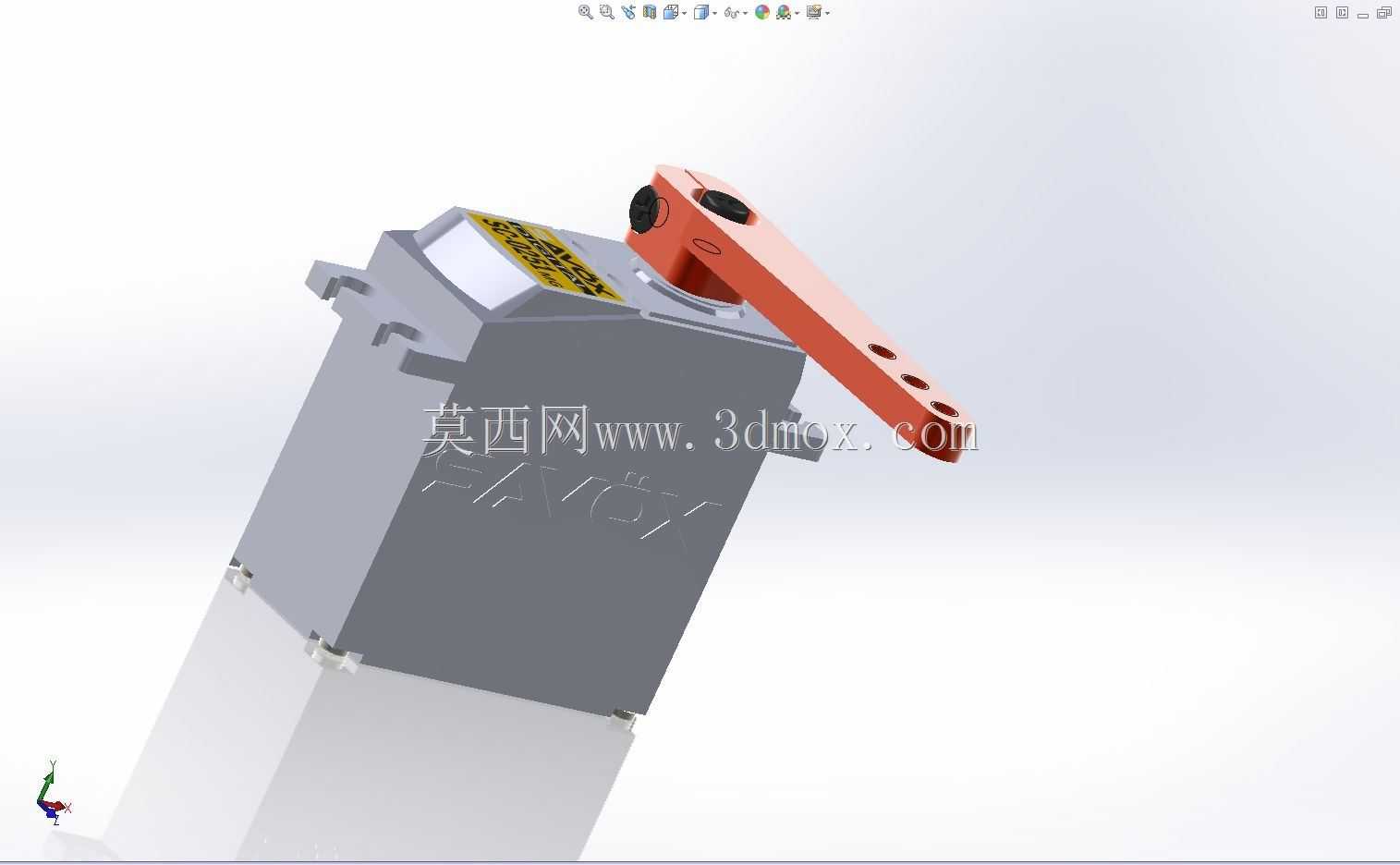

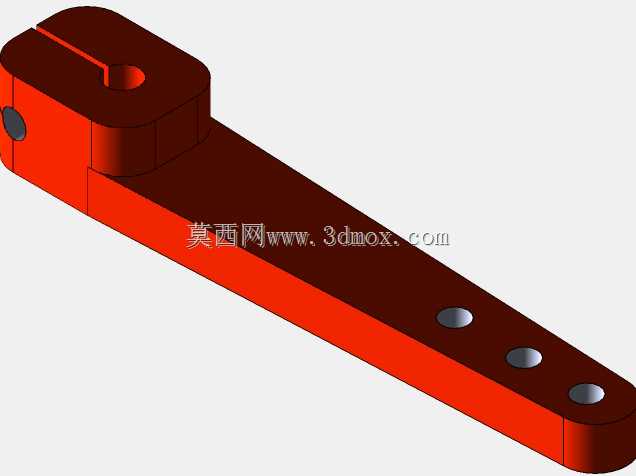

在功能特性设计上，这款舵机的主体外壳采用高强度工程塑料注塑成型，外壳表面做了加强筋结构设计，既能够减轻整体自重，又可以抵御安装和使用过程中的外力磕碰，保护内部的减速齿轮组与控制电路板。顶部的摇臂通过十字盘头螺丝与输出轴紧固连接，摇臂上预留了多个不同间距的连接孔位，方便使用者根据实际的传动杠杆比需求，选择对应的孔位连接负载连杆，适配不同的扭矩输出与摆动行程需求。底部引出的信号与供电接线端做了防呆设计，避免安装时接插反线导致器件烧毁。

从设计思路来看，这款产品在结构布局上充分考虑了小型化安装的需求，整体外形趋近规整的长方体，侧边与底部都预留了标准的安装孔位，能够直接通过螺丝固定在各类安装支架上，不需要额外设计复杂的转接结构。安装边界上，它的主体尺寸适配市面上绝大多数标准舵机的安装位，摇臂摆动时的回转半径经过精准核算，在0到180度的常规摆动范围内不会和周边安装结构产生干涉，使用者在做整机结构设计时，可以直接套用标准舵机的安装尺寸预留空间，大幅缩短结构设计的校核周期。输出轴的位置位于舵机主体顶部的中心区域，摇臂安装后两侧的受力更加均匀，长时间带负载运行也不会出现输出轴偏磨的问题，保证转动的顺畅度与位置控制精度。
