捕鼠器离合器提高装配结构三维设计

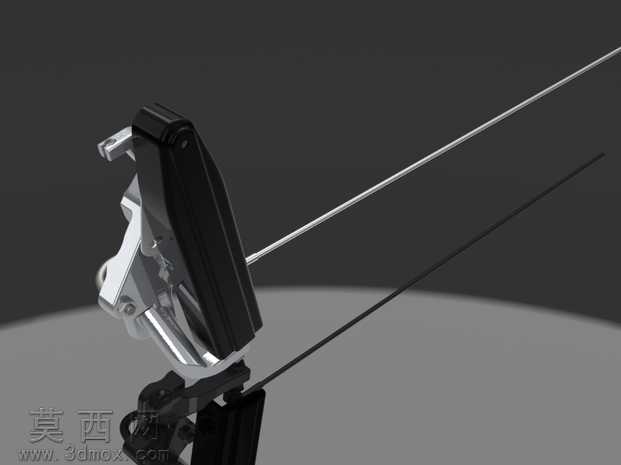

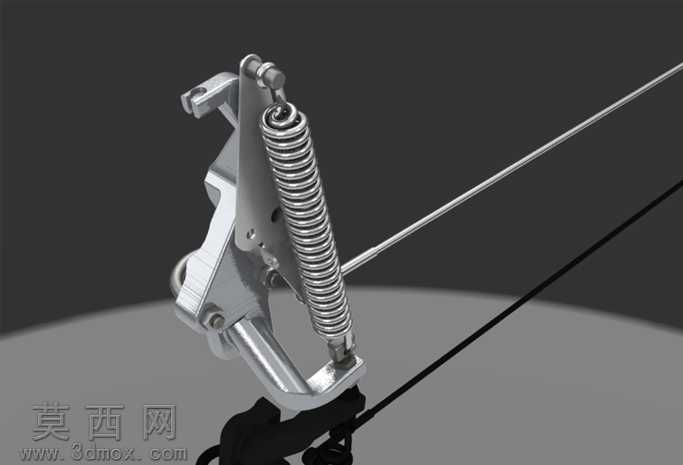

本作品为捕鼠器离合器提高装配结构的三维设计成果，建模阶段采用SolidWorks软件完成全参数化零件构建，首先对核心触发基座进行草图绘制，通过拉伸、切除、倒角等基础特征完成基座的主体轮廓，针对基座上的铰接孔位严格按照装配公差要求设置同轴度约束基准，确保后续铰接零件的转动顺畅度。针对核心的圆柱螺旋压缩弹簧，采用螺旋线扫描特征完成建模，精准匹配弹簧的线径、节距、有效圈数参数，还原弹簧在装配状态下的预压缩形态，弹簧两端的磨平端面通过切除特征做贴合处理，保证弹簧与上下支撑座的接触贴合度符合实际力学要求。触发杠杆与夹臂部分采用薄壁拉伸结合筋特征补强，在保证结构强度的同时控制整体重量，所有铰接位置均设置了对应的销轴零件，通过同轴心、重合等装配约束完成整体装配体的搭建，还原机构触发时的联动逻辑。渲染阶段采用金属镀铬材质赋予金属结构件，调整材质的反射率与粗糙度参数，模拟金属零件表面的抛光金属质感，基座部分采用哑光金属材质区分不同零件的表面处理工艺，场景搭建采用深灰色渐变背景配合三点布光，主光源从侧上方打亮机构主体，突出弹簧的螺旋纹理与零件的棱边轮廓，辅助光源补全暗部细节避免结构阴影过死，背光源勾勒机构的整体轮廓提升画面层次感。设计过程中重点优化了离合器触发结构的灵敏度，通过调整杠杆的力臂比例与弹簧的预紧力参数，在保证触发力度适中的同时避免误触发，所有零件的壁厚、圆角均做了工艺性优化，适配冲压、机加工等常规加工工艺的生产要求，装配环节预留了合理的装配间隙，避免实际生产中出现装配干涉问题，整体结构完整还原了捕鼠器离合器提高装配的机械原理与结构细节，可用于机械原理演示、结构优化参考等场景。
