车载变速器油冷却散热装置结构设计

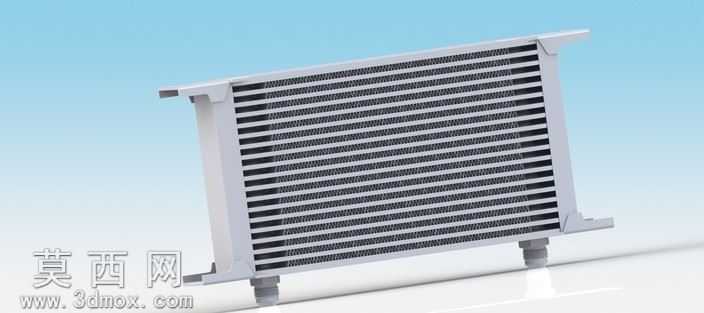

本作品为车载变速器配套的油液冷却散热装置三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械产品正向设计逻辑，从核心功能需求出发逐步搭建完整结构。建模初期先梳理油冷器的核心功能定位：针对变速器工作过程中产生的高温润滑油进行持续换热降温，保证油液始终处于合适的工作粘度区间，避免高温导致油液性能衰减、变速器传动部件磨损加剧的问题，因此整体结构围绕高换热效率、稳定安装适配性两个核心方向展开设计。整体结构采用板翅式换热核心架构，主体外框选用高强度铝合金材质设定，建模时通过拉伸、凸台切除等基础特征完成外框的一体化成型设计，框体两侧预留与车载安装位匹配的固定支耳，支耳上的安装孔位严格按照通用车载变速器配套接口尺寸做参数化设定，保证模型可直接适配后续装配验证需求。核心换热区域采用密集排布的平直散热翅片结构，建模时通过线性阵列特征完成多层翅片的均匀排布，每层翅片之间预留等距的油液流通通道与空气换热通道，两种通道采用交错隔离设计，既保证高温油液在通道内匀速流动充分带走热量，又能让车辆行驶过程中的迎面气流快速穿过翅片间隙带走热量，最大化换热效率。模型底部设置两个标准化的油液连接接头，接头采用外螺纹接口设定，建模时通过螺旋线扫描特征完成螺纹细节的还原，接头与主体箱体的衔接位置做圆角过渡处理，避免应力集中问题，同时在接头根部增加密封面结构设定，匹配实际装配中的密封件安装需求。渲染阶段针对不同部件赋予贴合实际的材质属性：外框与接头部位赋予哑光铝合金材质，调整金属粗糙度与反射参数还原压铸铝合金的哑光金属质感；核心散热翅片部位赋予稍高反光度的薄铝片材质，还原翅片冲压成型后的细腻金属质感；背景采用浅蓝渐变的纯色展示环境，添加柔和的环境漫反射光源与定向主光源，调整阴影参数让模型结构轮廓清晰呈现，既完整展示整体外观形态，又能清晰呈现翅片排布、支耳结构、接头位置等细节特征。建模过程中对所有配合尺寸做参数化关联，若后续需要调整换热功率、适配不同型号变速器，可直接修改翅片层数、外框长宽、接头尺寸等参数完成模型快速迭代，无需重新搭建基础结构，模型整体结构完整无碎面、无几何错误，可直接用于后续的工程图导出、换热仿真分析、3D打印样件验证等场景，完整还原了车载变速器油冷器的真实结构特点与设计逻辑。
