3.5毫米ST-215N卧式音频接插件结构设计

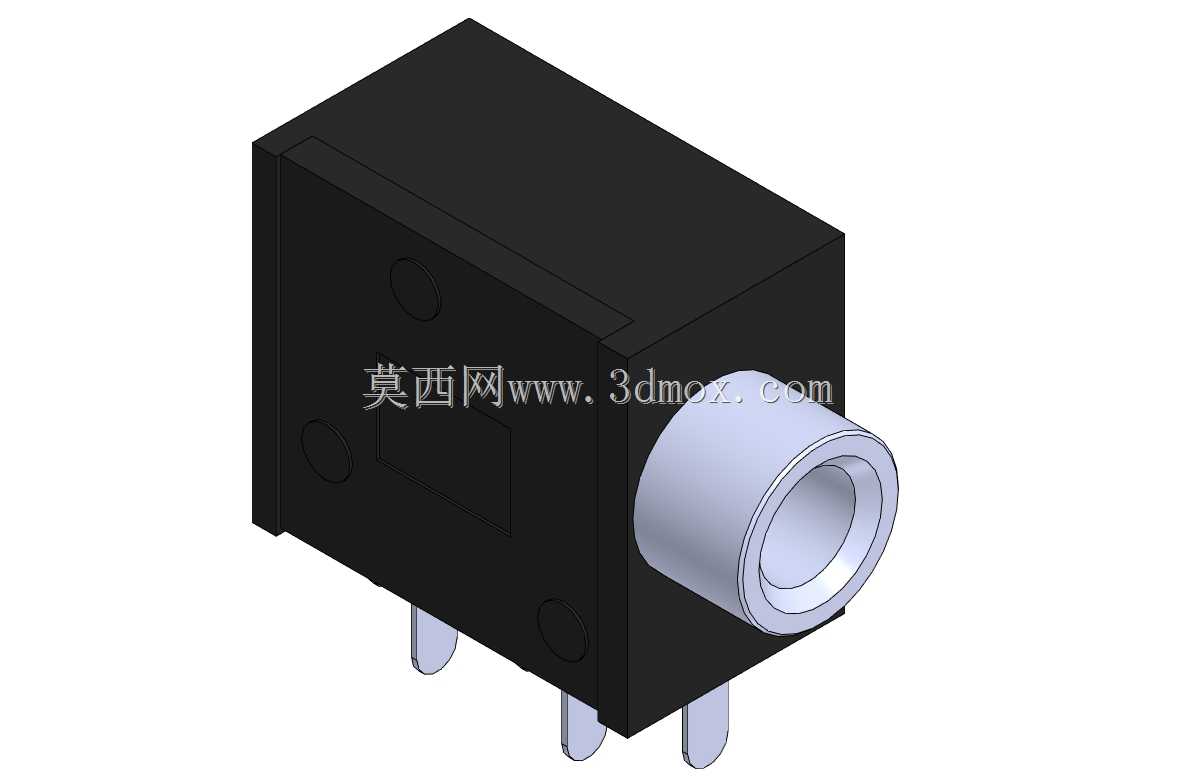

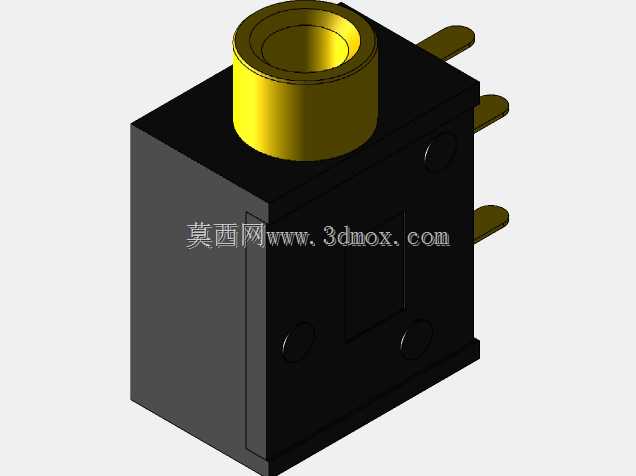

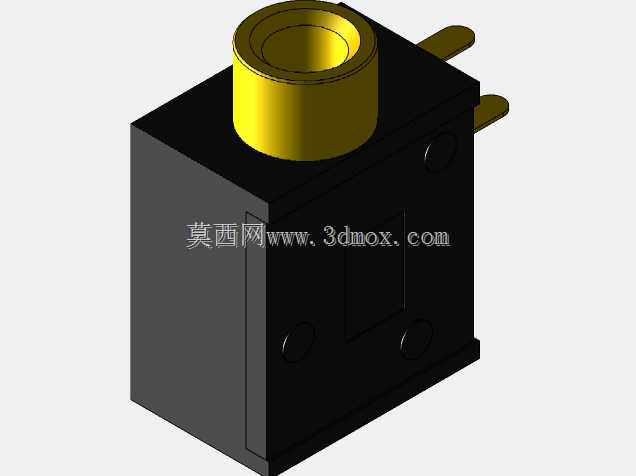

这款3.5毫米音频接插件是消费电子、工控音频设备领域应用极广的板载连接部件，日常我们接触的台式电脑主板音频输入输出端口、便携扩音设备的外接耳机插孔、车载影音系统的AUX外接音源接口、工业对讲设备的音频接入口，大多采用同规格的接插件实现音频信号的稳定传输。它的核心功能是实现3.5毫米规格三段式或四段式音频插头的可靠插拔连接，完成模拟音频信号的输入或输出通路搭建，既可以传输双声道立体声音频信号，也可兼容带麦克风功能的四段插头实现音频输入输出的一体化连接，是音频链路里最基础也最关键的物理连接节点。从设计思路来看，这款接插件采用卧式插装的结构布局，主体采用绝缘耐高温的工程塑料塑压成型作为基座，外部金属套筒采用高精度冲压成型后做镀镍处理，既保证插头插拔时的顺滑导向，也能提供足够的结构强度抵御频繁插拔带来的磨损，内部接触弹片采用高弹性铜合金材质，表面做镀金处理降低接触电阻，避免长期使用后氧化导致的接触不良、信号杂音等问题，插脚采用直插式设计，适配常规波峰焊工艺，能够在PCB板上实现牢固焊接，同时基座上的定位柱可以在焊接前与PCB安装孔精准对位，避免焊接过程中出现偏移。从安装边界来看，这款接插件的主体为方块状塑壳结构，金属插孔端突出于塑壳前端，安装时需要在PCB对应位置预留匹配的插脚焊盘与定位孔，塑壳底部与PCB板面贴合，前端插孔部分需要与设备外壳的开孔精准对齐，保证外部插头可以顺畅插入，整体安装高度较低，适配各类薄型化电子设备的内部空间布局，插拔寿命可以满足日常消费电子数千次插拔的使用需求，接触阻抗稳定，能够有效保证音频信号传输过程中的低损耗、低杂音，不会因为接插件的性能问题劣化音频传输质量。在结构细节设计上，塑壳侧面的圆形凹陷结构是模具成型时的顶针位置，同时也可以增加塑壳本身的结构强度，避免焊接高温下出现塑壳变形，插脚的长度经过精准计算，既可以穿过PCB板完成焊接，也不会因为插脚过长导致焊接后多余引脚触碰其他电路造成短路，金属套筒与内部塑芯的配合紧密，不会因为插头的斜向插拔导致套筒变形松脱，内部弹片的弯折角度经过反复调校，既可以保证插头插入后有足够的夹持力避免松脱，也不会因为夹持力过大导致插拔手感生涩、磨损过快。
