带PLCC44芯片封装的44位通孔插座结构

项目分类:通用五金配件 发布时间:2021-05-20 ID:176969
  • 带PLCC44芯片封装的44位通孔插座结构
  • 带PLCC44芯片封装的44位通孔插座结构

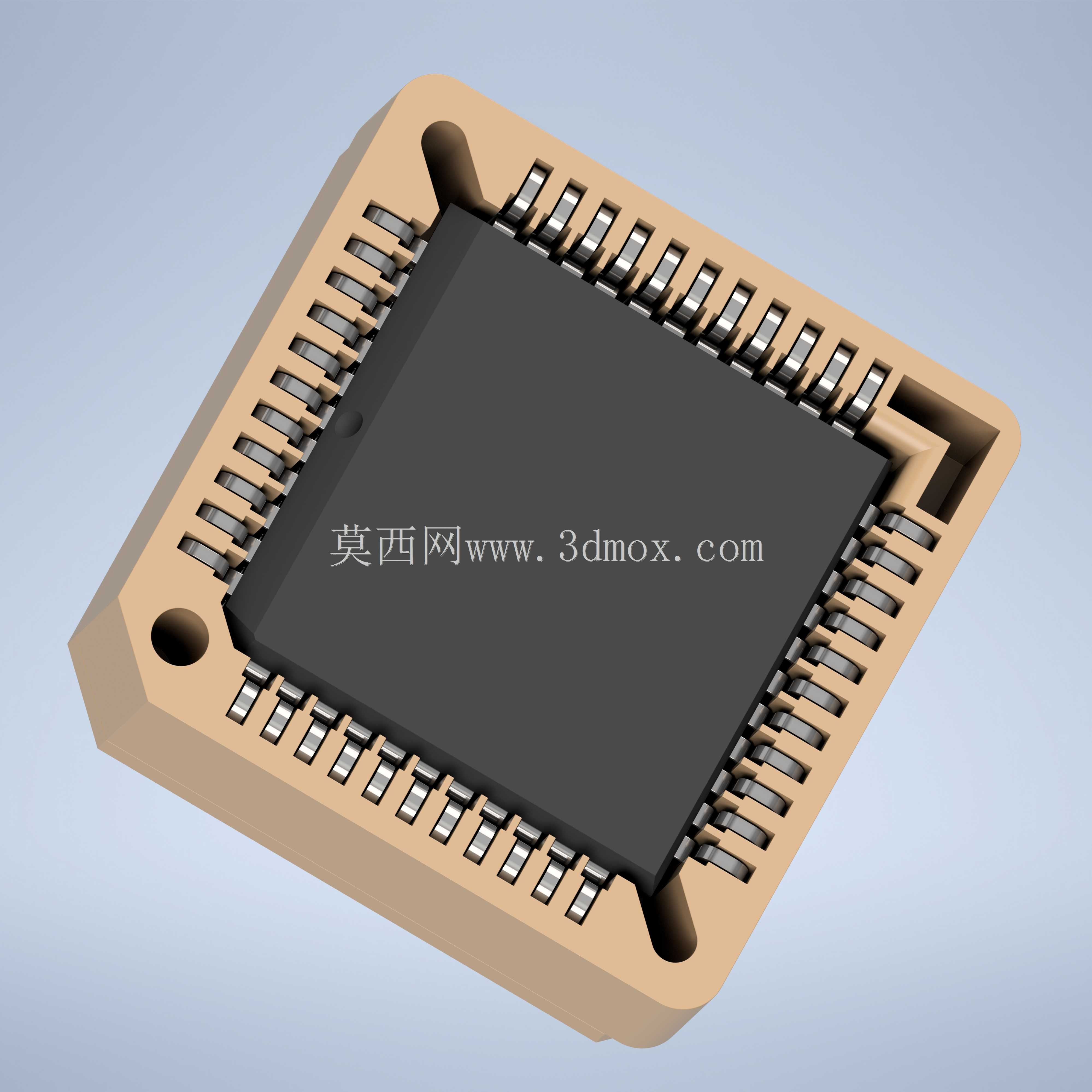

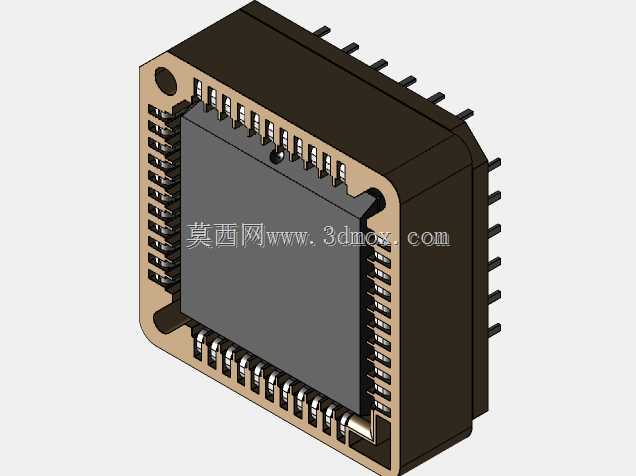

这款带PLCC44 IC封装的THT插座,主要应用于工业控制板卡、老式通讯设备主板、嵌入式开发验证板、家电主控电路板等场景中,作为PLCC封装芯片与电路板之间的可拆连接载体,解决芯片直接焊接后难以更换、调试拆取易损伤焊盘的痛点,在需要频繁更换芯片做功能验证、或是后期需要升级芯片固件、替换故障芯片的电路场景中具备极高的实用价值。从实际用途来看,该插座一方面可以稳固承载PLCC-44规格的方形封装芯片,让芯片引脚与插座内部接触弹片形成可靠电气连接,另一方面通过通孔插装的引脚与PCB板焊盘焊接,实现芯片与外围电路的信号、电源通路,同时避免芯片本体直接接触PCB,留出微小间隙提升芯片散热空间,也能缓冲电路板受外力形变时对芯片引脚的拉扯应力。在功能特性上,插座采用耐高温绝缘基座搭配镀金接触弹片的结构,基座选用耐波峰焊温度的工程塑料材质,可承受常规插装焊接的高温工况不会发生形变,接触弹片采用弹性合金材质,表面做镀金处理降低接触电阻,每一个弹片对应芯片的一个引脚,插拔寿命可满足多次芯片更换的需求,不会出现接触不良、引脚氧化导致的信号传输故障;基座四角设计有定位安装孔,既可以在焊接时辅助定位插座在PCB上的位置,也可以在芯片安装后通过固定卡扣进一步锁紧芯片,避免设备受振动时芯片从插座中松脱。设计思路上,整体完全匹配PLCC-44封装的外形公差,插座内部腔体尺寸严格对应芯片本体长宽,引脚排布完全遵循PLCC44封装的引脚间距规范,确保芯片放入后每一个引脚都能精准对准对应接触弹片,不会出现引脚错位、插偏导致的短路或接触失效问题;插座的插装引脚长度适配常规厚度PCB的波峰焊工艺要求,引脚伸出焊盘的长度符合通孔插装的焊接标准,既保证焊接牢靠度,也不会因为引脚过长导致焊接后剪脚工序额外增加工作量。外形尺寸与安装边界方面,整体为方形结构,四边均匀排布44个接触位,引脚间距为标准PLCC封装的1.27mm间距,基座外轮廓尺寸略大于PLCC44芯片本体,安装时需要在PCB上预留对应方形的禁布区域,四角的定位孔对应PCB上的定位焊盘或定位孔位置,插装引脚的排布位置完全匹配PLCC44封装的标准焊盘图纸,不需要额外修改PCB封装即可直接替换原有直焊设计,安装后整体突出PCB板面的高度控制在合理范围,不会和周边较高元器件产生空间干涉,适配多数板卡的内部堆叠空间要求。
