家用分体式空调室外外挂机组三维建模

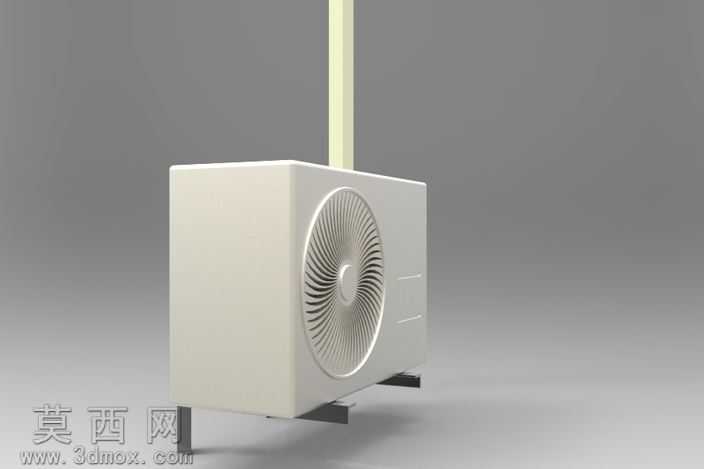

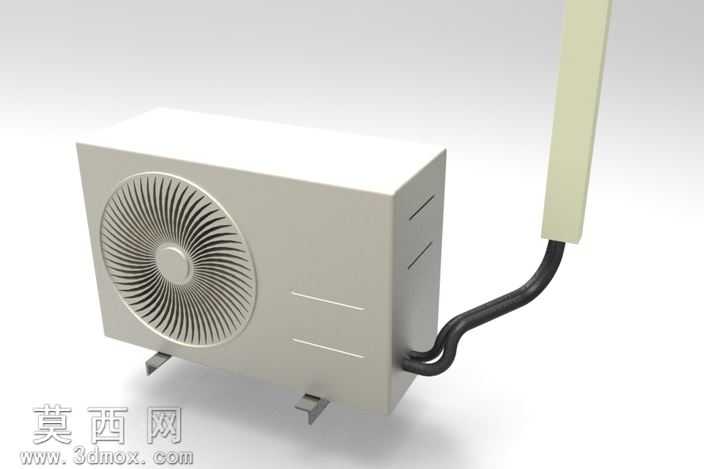

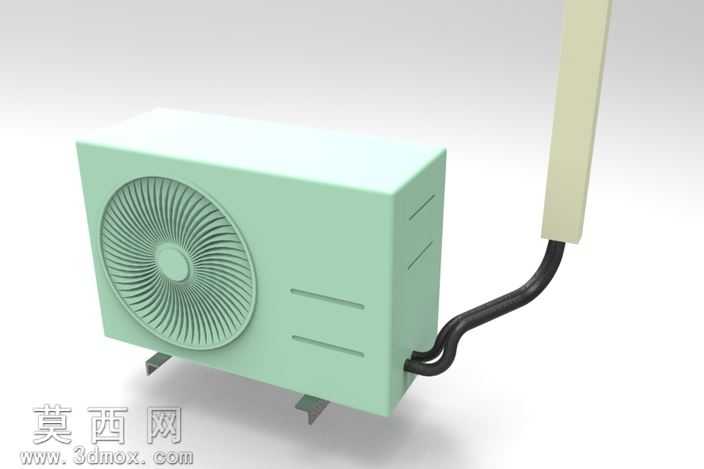

本模型采用SolidWorks完成全参数化三维建模，完整还原家用分体式空调室外外挂机组的真实外观与核心结构。建模过程遵循工业产品正向设计逻辑，首先根据家用空调外机的常规尺寸比例搭建基础基体特征，通过拉伸、切除命令构建主机长方体外壳主体，对外壳边角做符合工业设计规范的圆角过渡处理，还原真实产品的注塑外壳工艺特征。针对正面的轴流风轮区域，采用圆周阵列命令精准生成径向排布的导风栅格，每一片栅格的倾斜角度、弧度都参考真实外机风罩的空气动力学设计，保证栅格结构既还原外观特征，也符合实际出风导向的功能逻辑。外壳侧面的散热格栅采用线性阵列配合等距切除完成，还原外机换热区域的通风结构，底部的支撑脚通过单独的凸台拉伸与倒角处理，还原真实外机安装固定的支撑结构特征。连接室内机的冷媒管路采用扫描命令生成，还原管路从机身侧部引出的弯曲走向，搭配的保温套管结构通过多实体扫描分别构建管路金属层与外层保温层，还原真实管路的分层结构特征。材质渲染阶段，主机外壳赋予哑光浅灰色工程塑料材质，调整材质粗糙度与反光度匹配真实空调外机的喷涂外壳质感；风轮栅格区域赋予同色系稍深的哑光材质，突出风罩区域的层次；冷媒管路金属部分赋予哑光金属材质，保温套管赋予米黄色橡塑保温材质质感，连接管线的走线弧度自然流畅，还原实际安装的管线形态。模型整体结构完整，各部件的装配关系清晰，外壳的分型线、结构加强筋细节都做了还原，既可以作为家电产品外观展示的渲染素材，也可用于暖通设备结构教学、家装场景外机布置的三维可视化参考，建模过程中对工业产品的细节还原度把控到位，所有特征均采用可编辑的参数化命令构建，方便后续根据不同功率外机的尺寸参数进行调整修改。
