带内部构件的螺旋式料斗给料装置

这款螺旋式料斗给料装置，主要面向粉体、小颗粒散状物料的定量输送工况，常见应用在食品加工、塑料改性、化工配料、粮食加工等生产场景中，可安装在配料生产线的进料端，承接上游储料仓落下的物料，通过内部螺旋结构将物料稳定、均匀地输送至下游混合、包装或加工设备，避免物料架桥、下料不均的问题，保障连续生产过程中物料供给的稳定性。

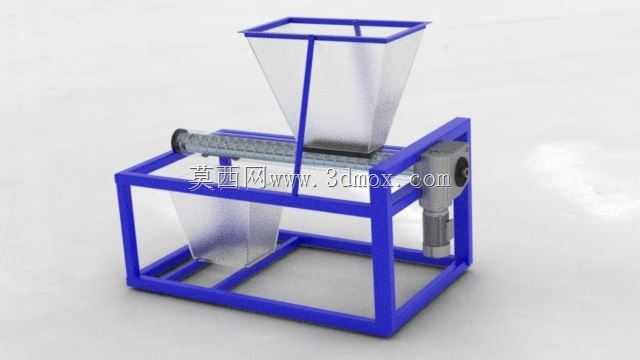

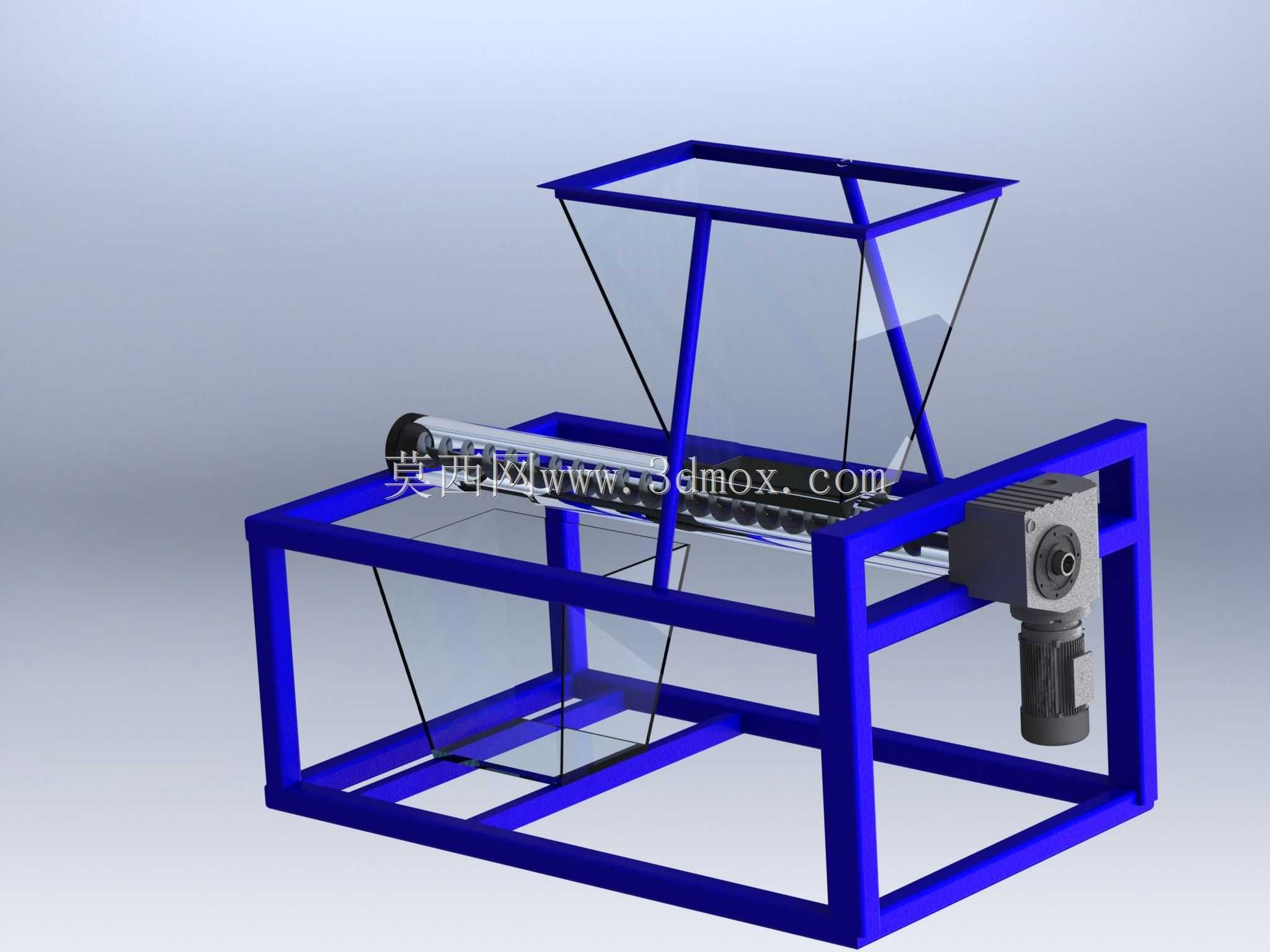

设备整体采用方管焊接框架作为主体支撑结构，框架上下设置方形安装基准面，上部对接上方的方锥形储料斗，下部预留出料对接空间，整体安装边界规整，可直接通过框架底部的方形支脚固定在生产平台或配套支架上，无需额外设计复杂的转接安装结构，适配多数常规散料处理生产线的安装空间要求。上部储料斗采用上宽下窄的方锥结构，大尺寸的上口设计可降低人工或自动上料时的物料洒落概率，下口精准对接水平布置的螺旋输送腔体，保障物料依靠自重顺利落入输送段，不会出现积料死角。

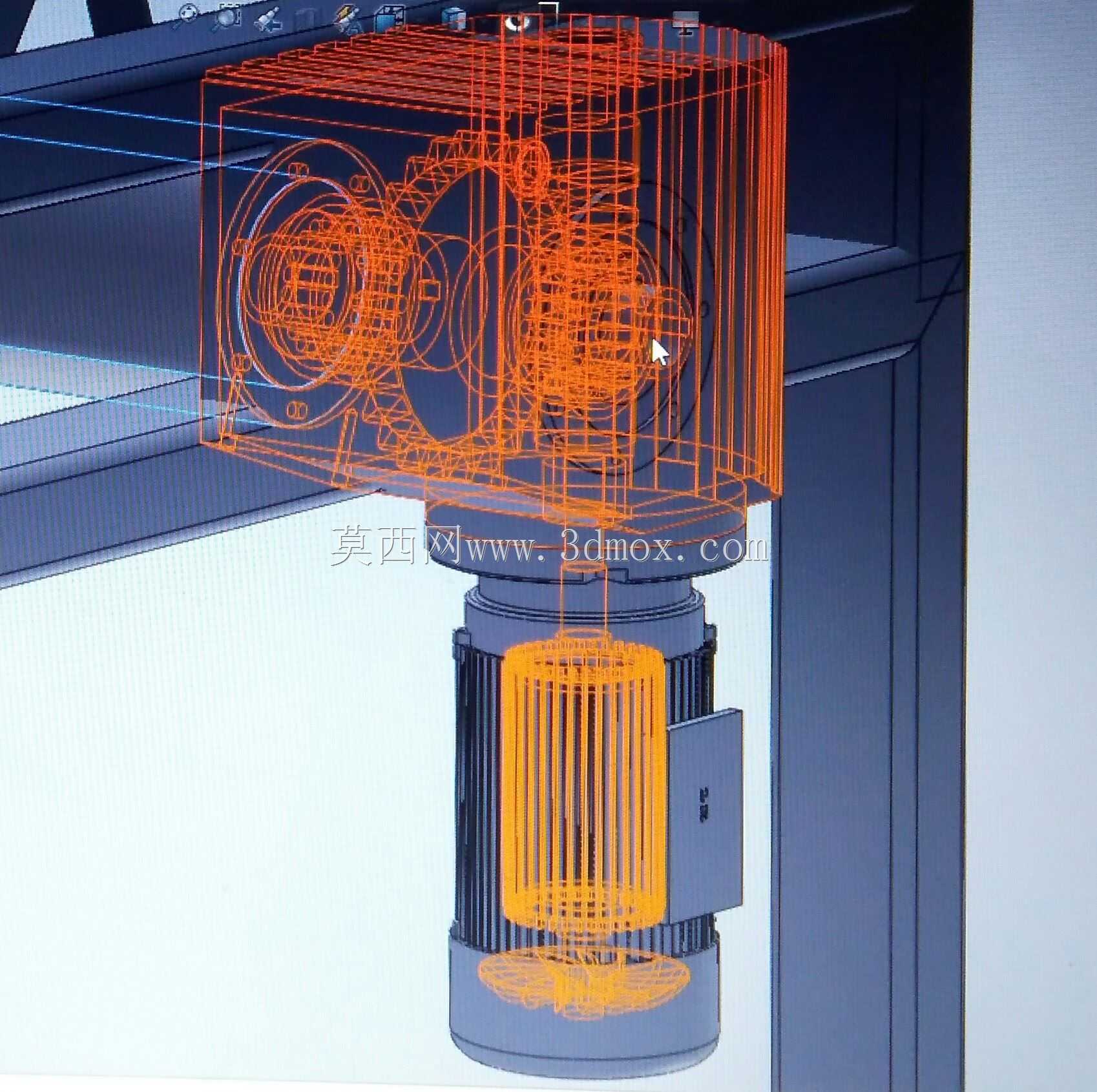

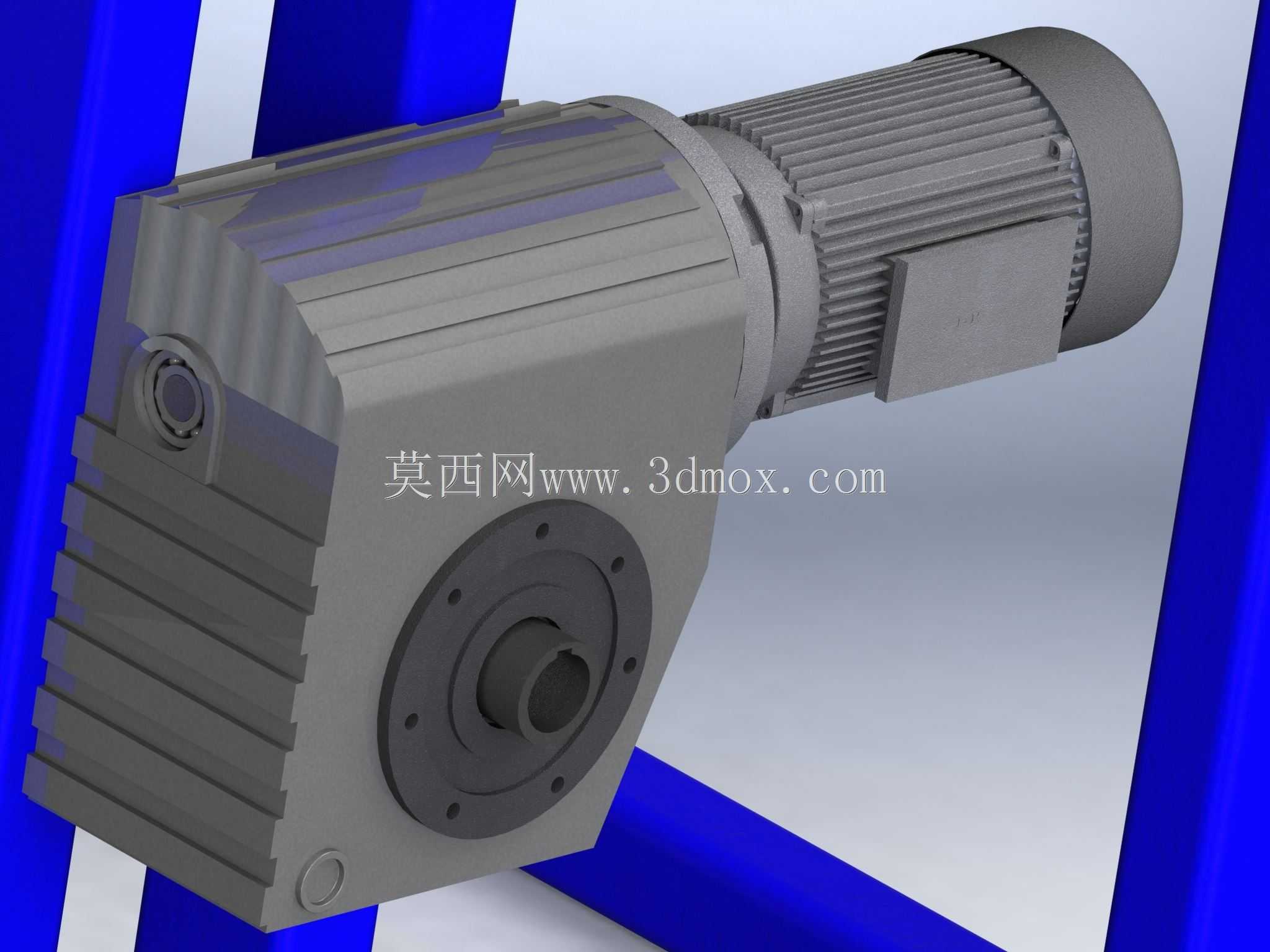

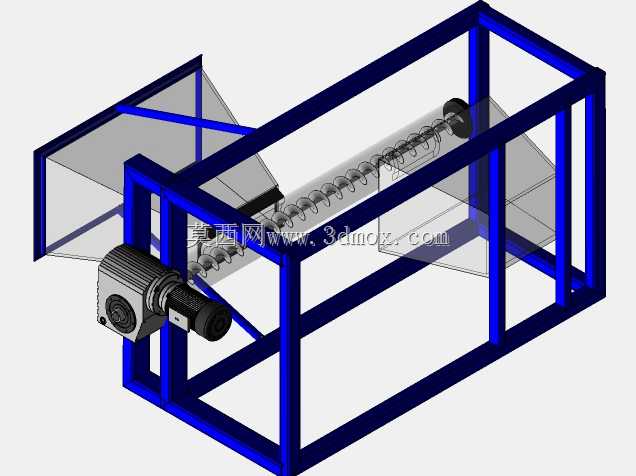

功能设计上，设备搭载的驱动电机通过直连结构带动螺旋螺杆转动，螺杆在筒体内旋转时，可将落入腔体的物料沿轴向匀速推送至端部出料口，通过调整电机转速即可精准控制物料的输送流量，满足不同配方、不同产能的配料需求。设备完整包含齿轮传动副、支撑轴承、传动转子、输送螺杆、连接轴类等全部内部零部件，各部件的配合间隙、安装定位都经过合理设计：支撑轴承布置在螺杆两端，承担螺杆转动时的径向载荷，避免螺杆转动时出现晃动蹭腔；齿轮传动结构保障动力传输平稳，降低运行过程中的噪音与振动；转子与螺杆的连接采用同轴定位设计，保障转动过程的动平衡，减少长期运行的部件磨损。

设计过程中充分考虑了散料输送的实际工况，料斗与输送腔体的连接位置做了圆弧过渡处理，避免物料在衔接处堆积卡滞；框架的横向与纵向支撑梁做了等强度排布，既保障整体结构的刚性，承受满料状态下的物料重量，又不会过度增加设备自重，方便设备的搬运与现场安装。设备的出料口位置可根据下游设备的对接需求调整方向，适配不同生产线的布局走向，无需对主体结构做大幅改动即可完成现场适配。
