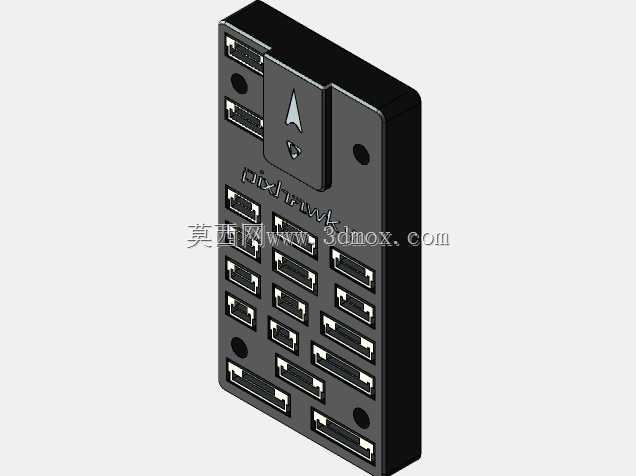

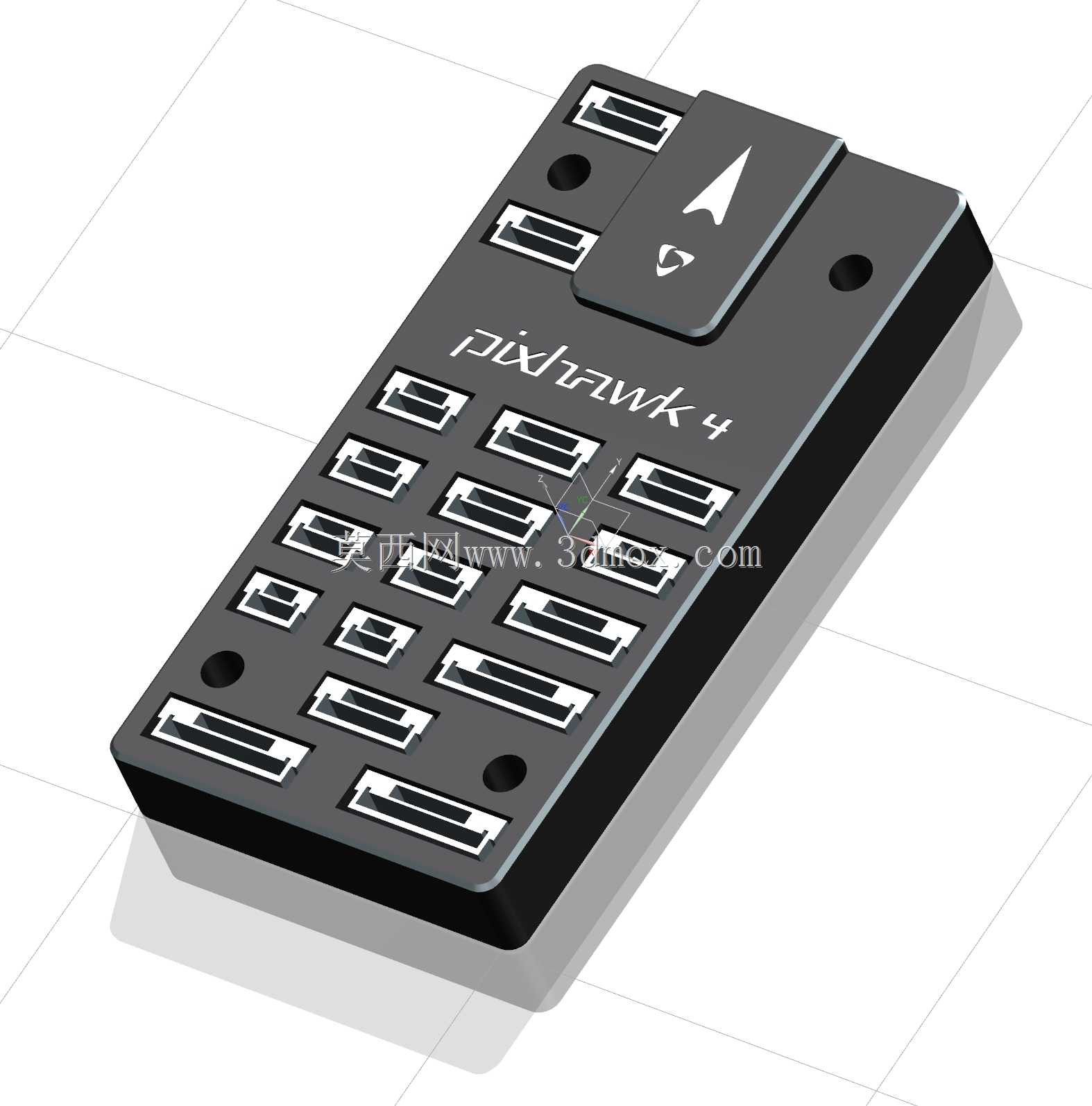

Pixhawk4飞控板结构外观三维建模

本次建模还原的Pixhawk4飞控板，是多旋翼、固定翼、垂起等各类民用及工业级无人机的核心控制载体，广泛应用在航拍测绘、电力巡检、农业植保、物流配送、应急救援等无人机作业场景中，作为整机飞行状态解算、动力输出调控、任务指令执行的核心硬件载体，承担着连接GPS模块、数传电台、电调、舵机、外置传感器等全机外设的枢纽作用，是保障无人机飞行稳定性、操控响应精度、作业可靠性的核心部件。从功能特性来看，该飞控板集成了多组不同规格的外接接口，可适配不同协议的外设连接需求，板载预留的安装孔位可直接适配主流无人机机架的飞控安装舱位，板体正面的朝向标识可帮助装机人员快速校准安装方向，避免装机时方向错位导致的飞控参数校准异常。在设计思路上，建模过程严格参照实物飞控的布局逻辑，还原了板体分层结构、接口排布规律、标识区域位置，既保证了外观结构与实物的一致性，也预留了板体内部元器件的布局空间，可用于无人机组装教学、机架适配性验证、装机流程演示等场景。从外形尺寸与安装边界来看，该飞控板采用规整的长方体板型设计，边角做了轻微的倒角处理避免安装时剐蹭线材，板体厚度适配常规减震阻尼垫的安装高度，四角的安装孔位间距符合通用飞控安装的标准尺寸，可直接匹配市面上绝大多数主流无人机机架的飞控安装位，无需额外打孔改装；板体侧面的接口排布预留了充足的线材插拔空间，不会出现安装后接口被机架结构遮挡、无法插拔线材的问题，板体正面的凸起标识模块高度也做了精准还原，可验证安装舱上盖的预留高度是否充足，避免装机时出现盖板挤压板载元件的情况。该模型可用于无人机整机结构设计阶段的装配干涉检查，也可作为航模教学、无人机组装培训的演示模型，帮助学习者快速理解飞控板的结构布局与安装要点，在无人机产品研发阶段，也可借助该模型完成飞控舱的结构优化，提前验证安装空间、走线路径的合理性，减少实物打样的迭代次数，提升研发效率。
