国标交流电动汽车充电连接插头设计

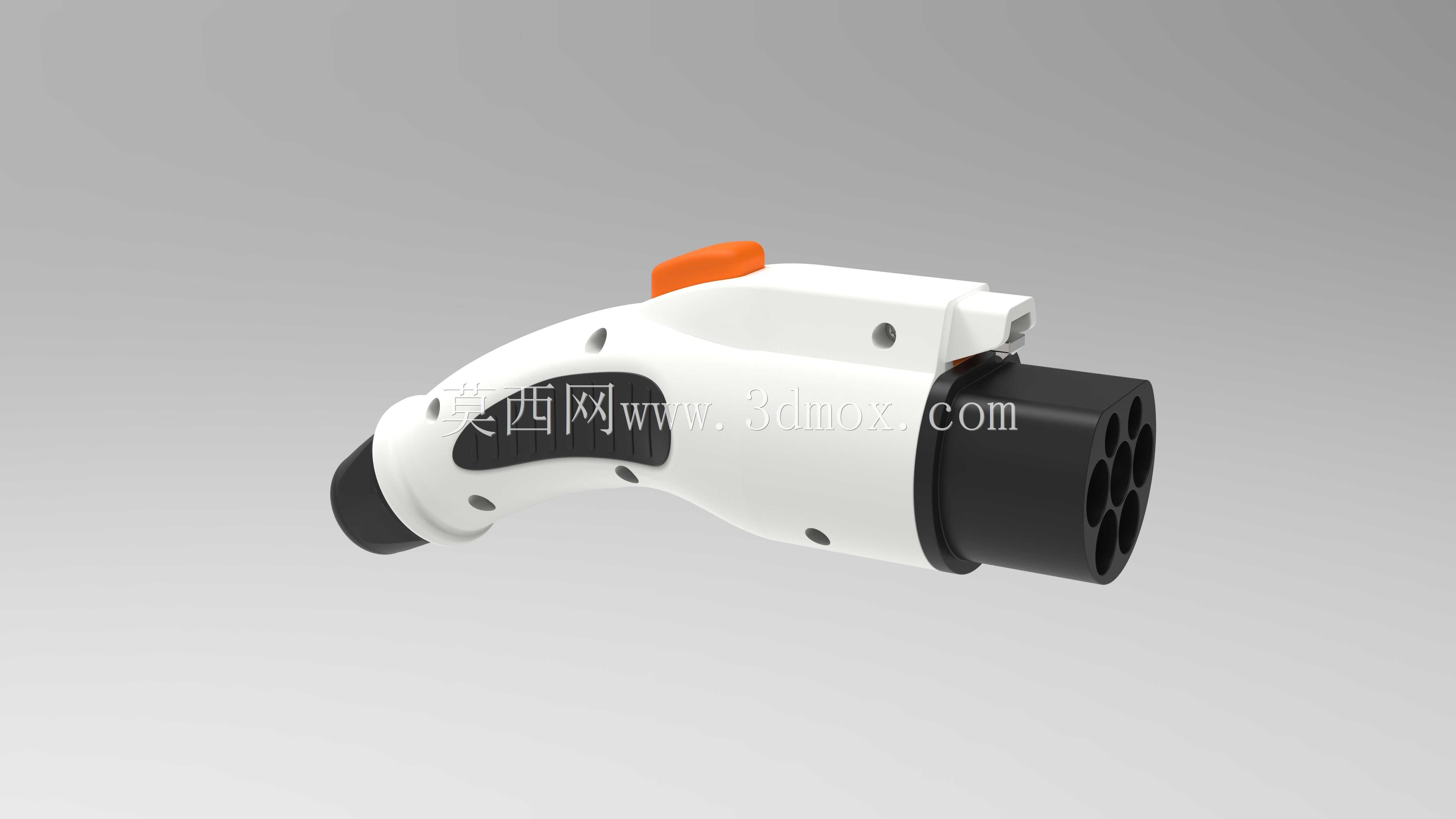

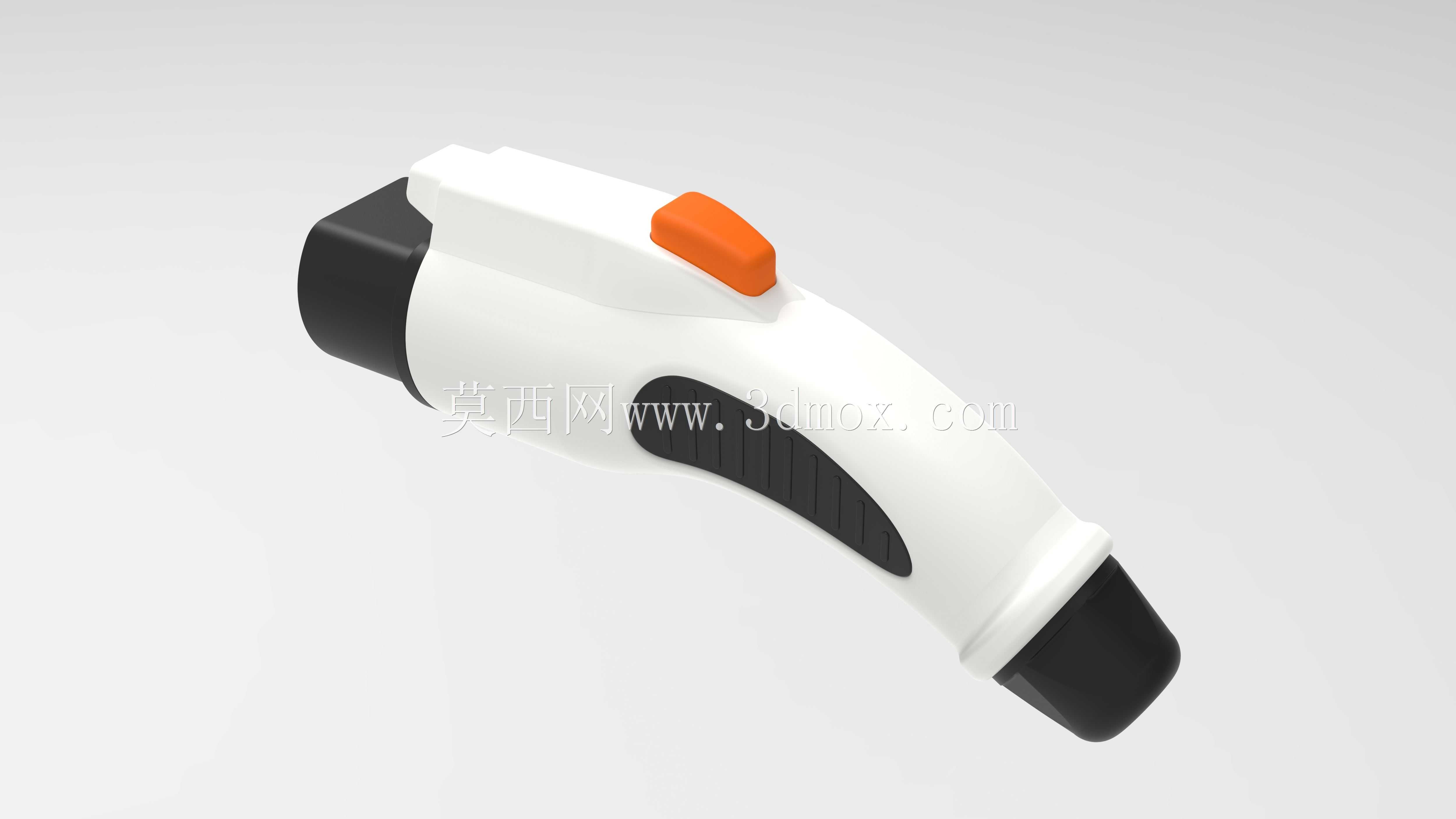

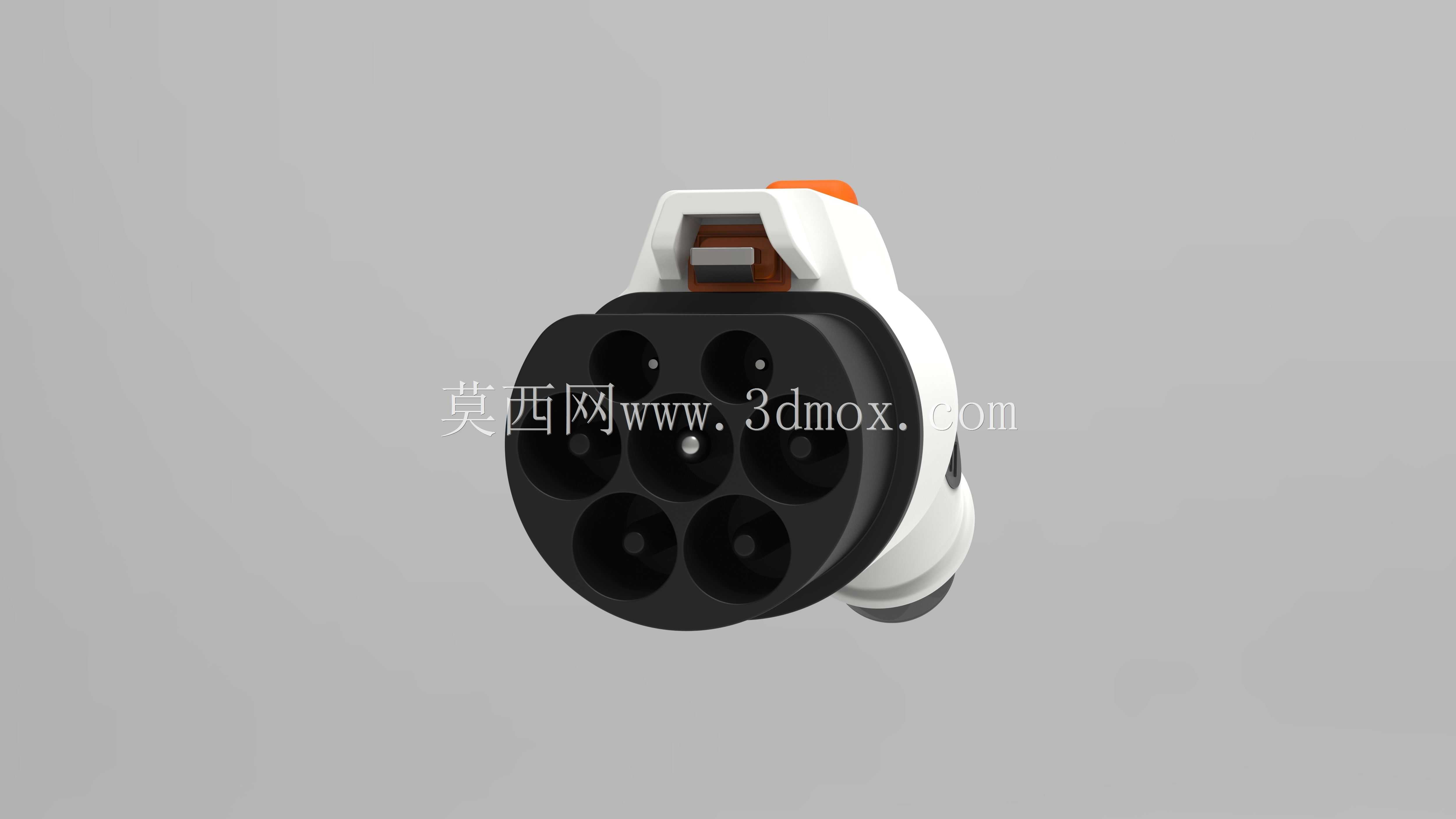

这款交流充电连接插头是电动汽车补能场景下的核心交互部件，主要应用于民用交流充电桩、家用壁挂式充电盒等场景，承担着交流电能从供电端安全传输至车载充电机的关键作用，是新能源汽车用户日常补能过程中接触频次最高的硬件部件之一。产品整体采用符合人体工学的枪式握持结构，主体外壳选用耐候性工程塑料打造，可耐受户外高低温变化、紫外线照射以及日常使用中的轻微磕碰，表面做了哑光防滑处理，握持区域增设了贴合手掌弧度的软胶防滑垫，即使用户佩戴劳保手套操作也能稳定持握，插拔过程不易打滑。插头顶端的橙色解锁按键设置在拇指自然放置的握持位，按下即可解锁锁止机构完成拔插操作，操作逻辑符合日常使用习惯，无需额外学习即可上手。插合端按照国标交流充电接口的尺寸规范设计，插孔排布、插针直径、插合深度均严格匹配车辆端交流充电插座的安装边界，插合后内部锁止结构会自动卡入插座的锁止槽，避免充电过程中因外力拉扯导致插头脱落中断充电，插合端面设置了多层防水密封圈，插合状态下可达到户外使用的防水防尘要求，能够应对雨天户外充电的使用需求。设计过程中充分考虑了日常使用的各类边界场景：插头尾部做了防弯折应力消除结构，可承受大角度反复弯折而不损伤内部线缆；内部导电部件选用高导电率铜材并做镀银处理，降低接触电阻减少充电过程中的发热，提升大电流长时间充电的安全性；外壳的棱角位置全部做了大圆弧过渡处理，避免操作过程中磕碰划伤用户手部。整体外形尺寸充分兼顾了握持手感与内部部件排布空间，既不会因体积过大导致握持费力，也不会因尺寸过小压缩内部绝缘安全距离，可适配市面上绝大多数符合国标的交流充电插座安装位，无需额外调整车辆端的安装结构即可直接匹配使用，能够满足私人用户、公共充电场站等多场景的日常充电使用需求。
