华硕XtionPro体感传感设备三维建模

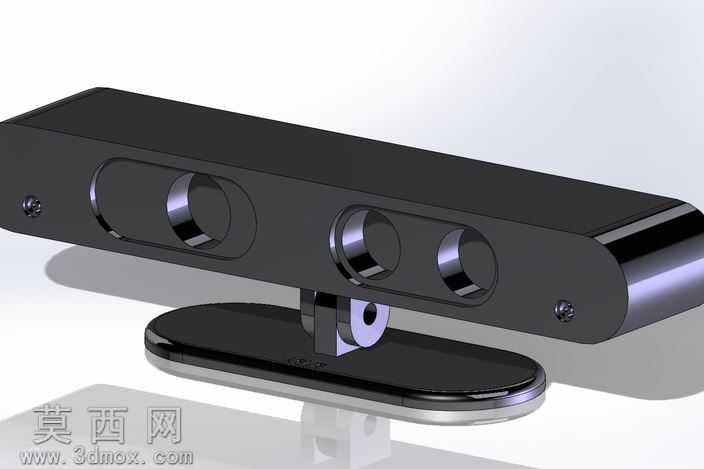

本作品为华硕XtionPro体感传感设备的三维建模成果，建模过程依托三维设计软件完成全流程制作，首先通过参考实体设备的外观尺寸与结构特征，完成基础轮廓的草绘搭建，以拉伸、切除、圆角等基础特征命令构建设备的主体壳体结构，主体长条形壳体的边缘做了等半径圆角处理，还原实体设备圆润不割手的外观质感，壳体表面的固定螺丝孔采用异性孔命令精准定位，还原真实设备的装配细节。设备正面的三个光学镜头开孔做了阶梯式结构设计，内层预留镜头安装位，外层做沉台处理贴合镜头镜片的装配逻辑，镜头外圈添加了金属质感的环形装饰圈特征，还原实体设备的镜头细节。底座部分采用分体式结构设计，底部为椭圆形薄款底座，边缘做了高光倒角处理，中间的连接支架采用带铰接孔的支架结构，还原实体设备可调整俯仰角度的功能结构，铰接孔处添加了轴套特征，模拟真实设备的转动阻尼结构。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，调整材质的粗糙度与反射参数，还原磨砂塑料的细腻质感，镜头装饰圈采用抛光金属材质，添加轻微的环境反射效果凸显金属光泽，底座边缘的高光倒角采用高光亮面材质，模拟实体设备底座的镀铬包边效果，底座上表面采用与主体一致的哑光黑塑料材质，下表面添加细微的磨砂纹理模拟防滑垫的质感。灯光布置采用三点布光法，主光源从侧上方打亮设备主体，勾勒出壳体的轮廓线条，辅助光源补正面暗部细节，避免镜头开孔处出现死黑区域，背光源打亮设备边缘，分离设备与背景提升画面层次感，渲染输出时开启全局光照与环境遮蔽效果，让结构衔接处的阴影过渡更自然，真实还原实体设备的视觉质感。建模过程中严格遵循实体设备的比例关系，所有结构特征均参考实物的装配逻辑设计，没有添加冗余的装饰特征，既保证外观还原度，也让模型具备后续结构拆解、装配演示的拓展使用空间，模型的每个独立部件均做了单独的实体分组，方便后续进行材质替换、结构拆分等二次编辑操作。
