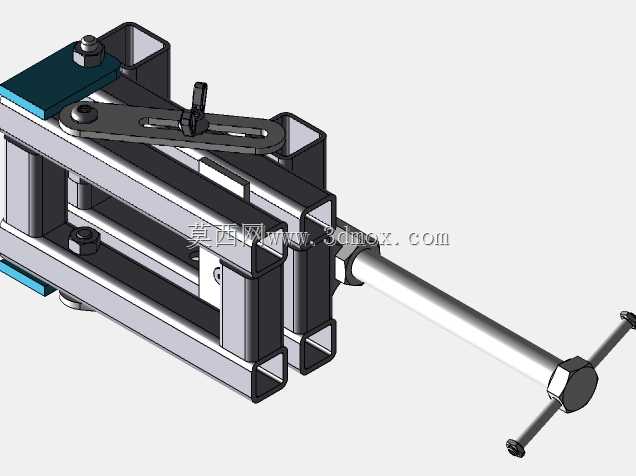

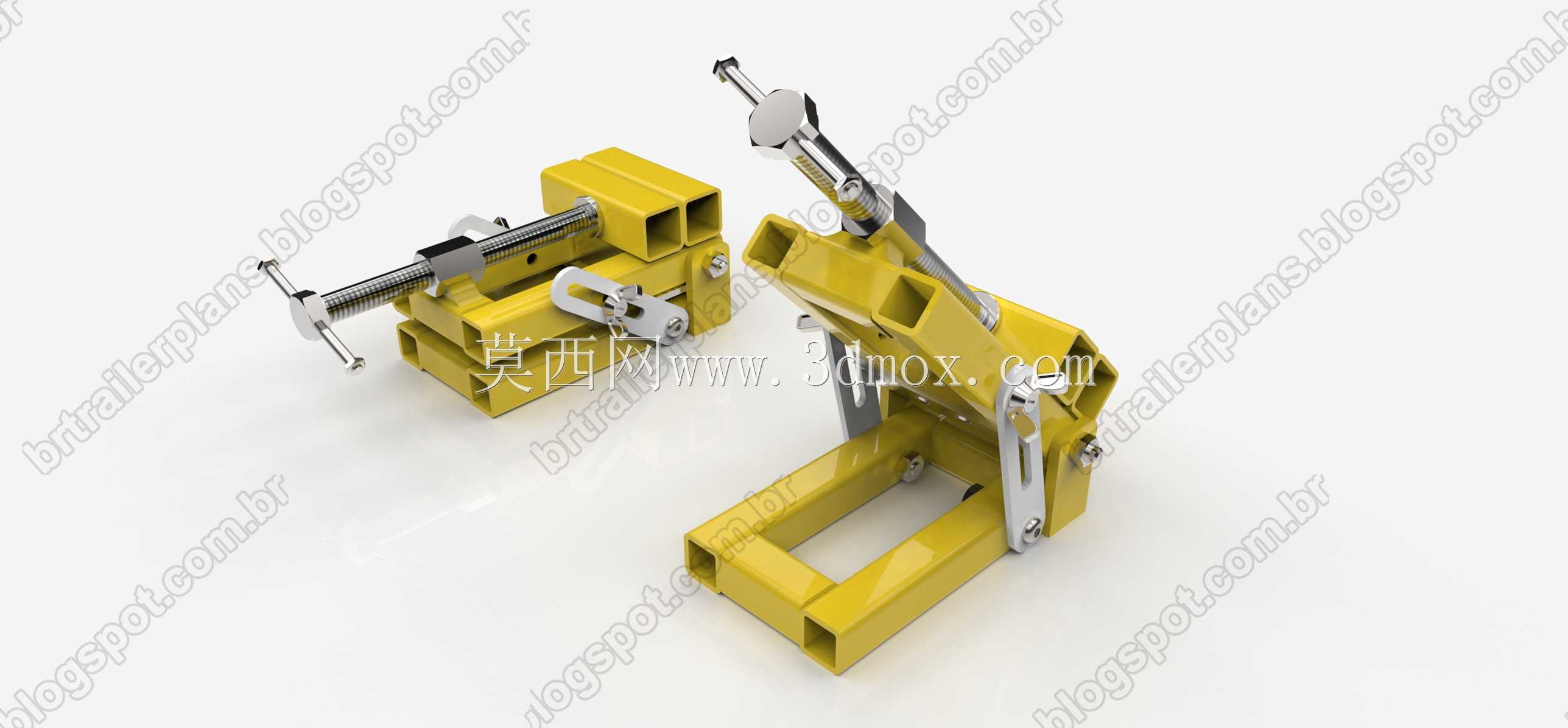

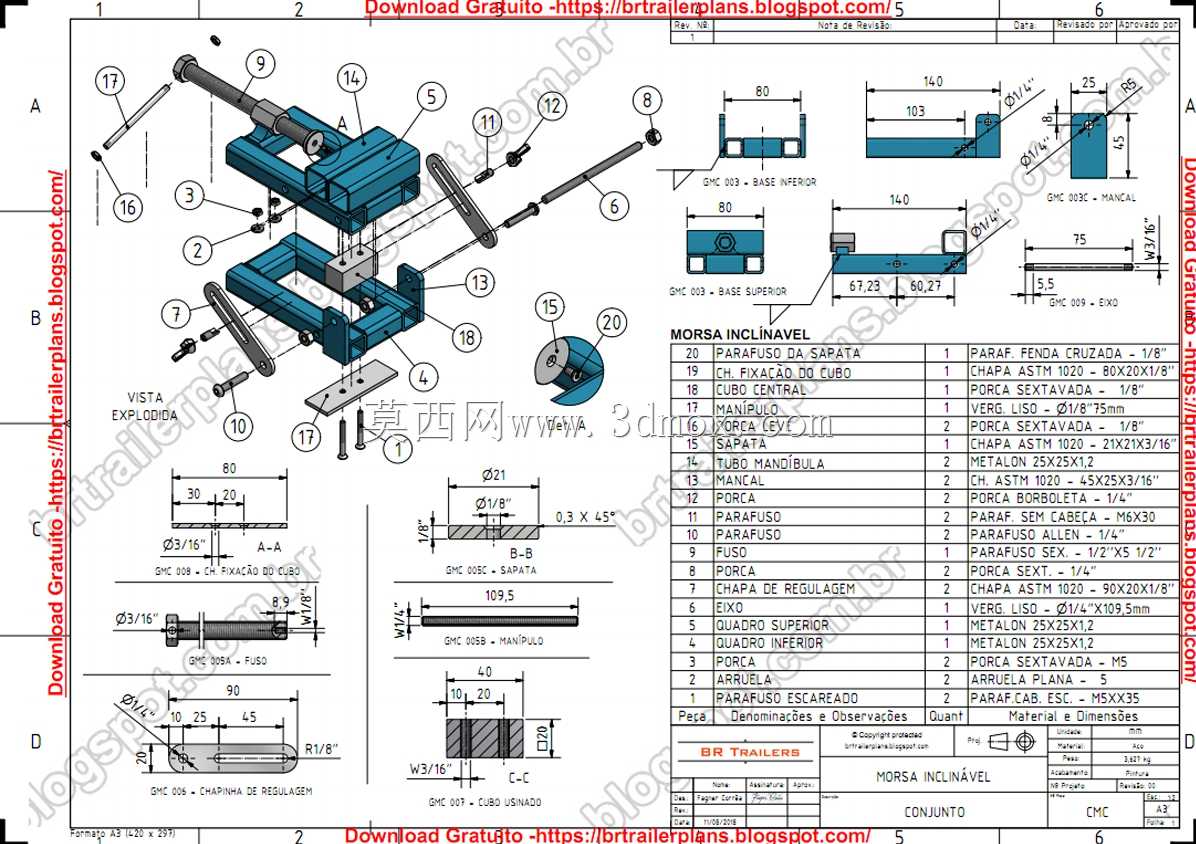

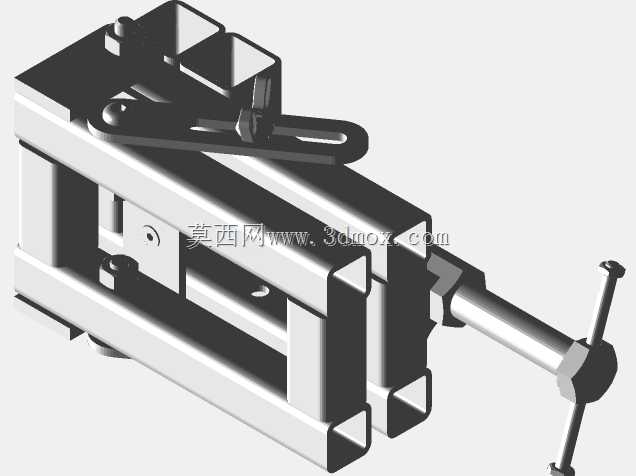

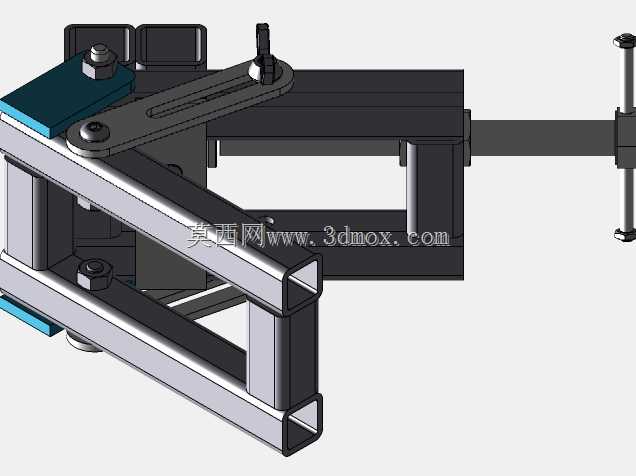

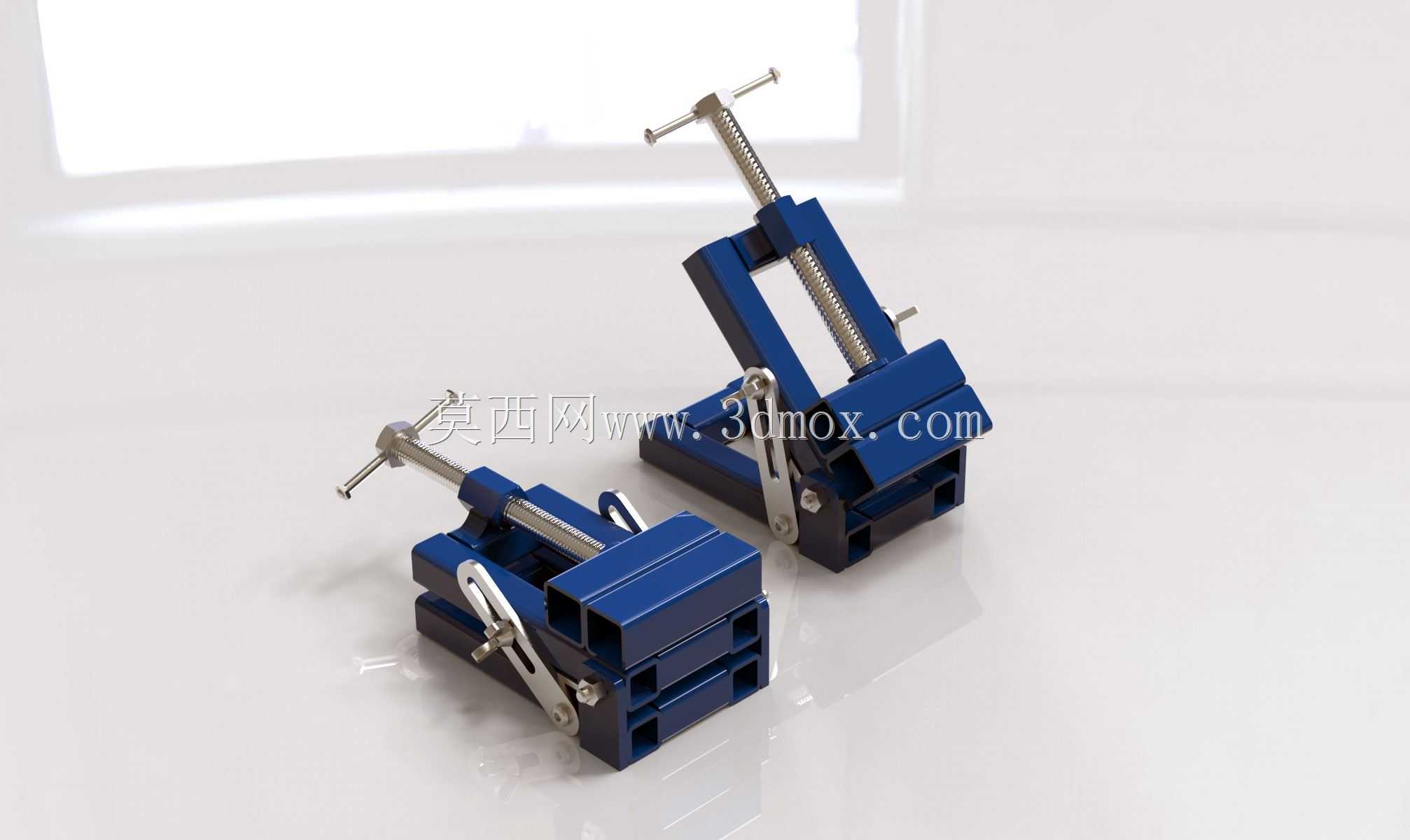

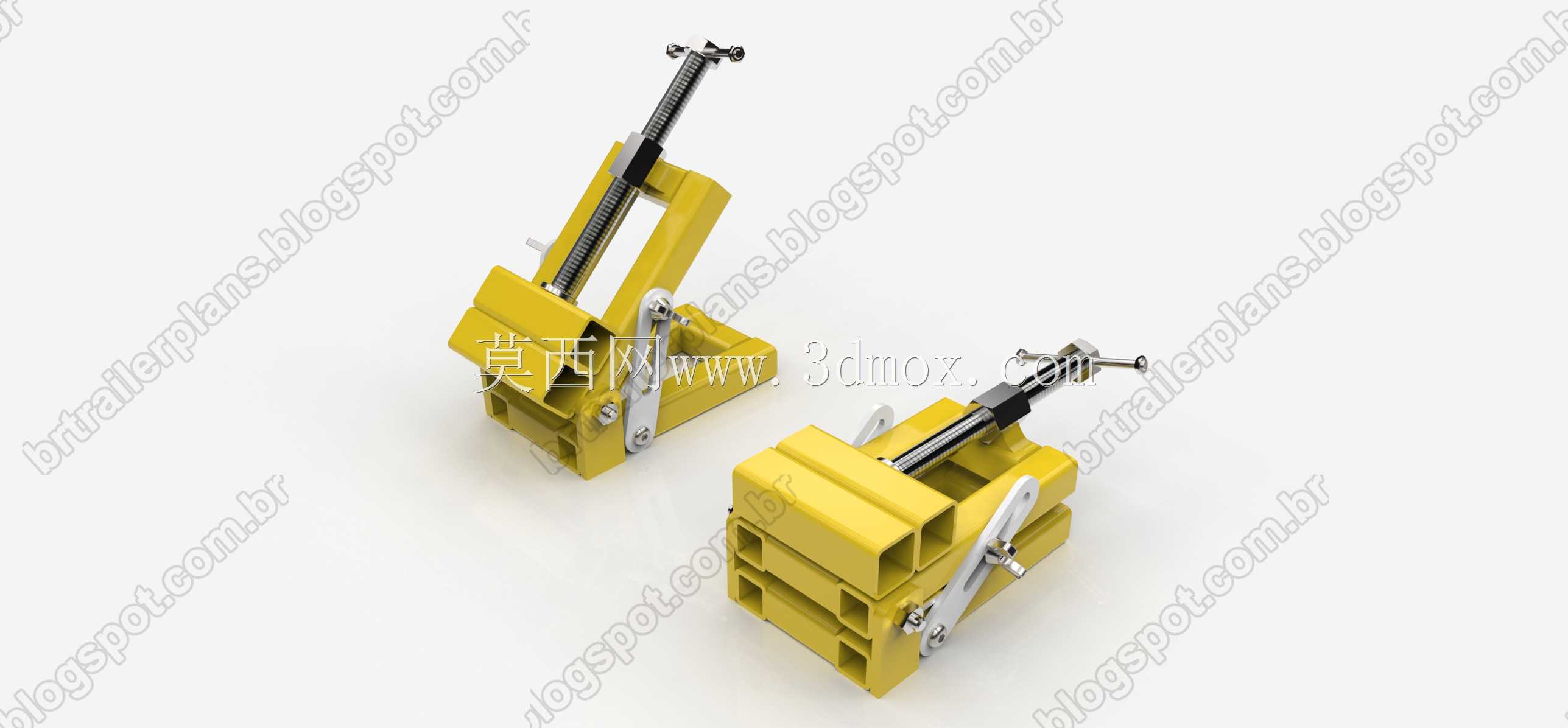

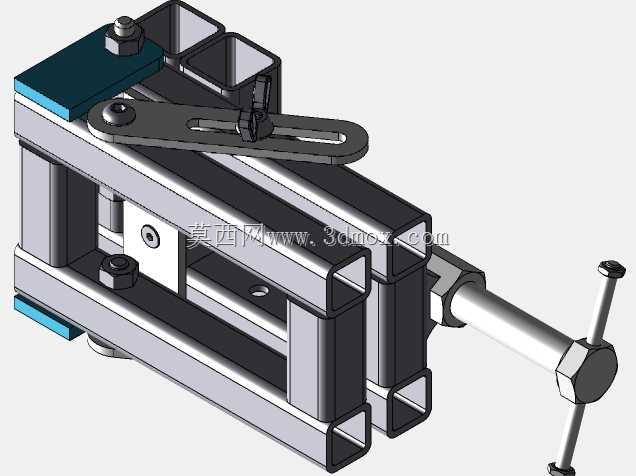

斜面式精密夹持斜虎钳结构设计

这款斜虎钳是面向机加工、精密装配、焊接定位场景打造的专用夹持工装，区别于传统平口钳的水平夹持逻辑，其自带的斜面夹持结构能够适配带倾斜角度的工件装夹需求，在模具修配、小型金属构件焊接、非标零件打磨工序中，能够减少工件反复装夹调整的次数，大幅提升小批量多工序加工的作业效率。在实际生产场景中，这类斜虎钳常被布置在台钻、小型铣床、钳工工作台的台面上，也可配合焊接变位机使用，针对带斜度的五金零件、小型管材、异形型材实现稳定夹持，避免加工过程中工件出现位移、翘曲问题，尤其适合小型机械维修车间、五金加工门店、职业院校钳工实训工位的日常作业需求。从功能特性来看，这款斜虎钳采用梯形丝杆传动结构，配合燕尾式滑动导轨，夹持过程中进给平稳无卡顿，钳口咬合面做了防滑齿纹处理，夹持金属工件时不会出现打滑偏移，侧边设置的快速锁紧扳扣能够在粗调夹持位置后快速锁定，减少丝杆空转行程，提升装夹速度；钳身采用高强度铸铁一体成型结构，整体刚性充足，承受钻削、锉削、焊接应力时不会出现形变，保证夹持精度的长期稳定性。在设计思路上，这款斜虎钳做了双规格适配的结构考量，不同尺寸的钳身可对应不同规格的工件夹持范围，斜面角度经过反复校准，能够匹配常见的斜面孔加工、斜面焊接定位的常用角度，无需额外加装角度垫块即可完成斜面工件的定位装夹；钳身底部预留了标准的安装螺栓孔位，能够适配多数标准钳工工作台、机床工作台的T型槽安装间距，安装时无需额外打孔改造，可直接固定在作业台面上，也可配合平口钳做二次装夹拓展使用场景。从外形尺寸与安装边界来看，这款斜虎钳整体结构紧凑，小型款可夹持宽度范围内的工件，底部安装孔位间距符合通用工装安装标准，钳身最大开合行程覆盖常规小型零件的夹持需求，整体高度适配台钻、小型铣床的作业行程范围，安装后不会超出设备的作业安全边界，钳身活动部位预留了足够的操作空间，转动丝杆、扳动锁紧扳手时不会与工作台周边的工装、工具产生干涉，日常使用时可根据加工需求快速更换不同纹理的钳口垫片，适配木质、塑料、薄壁金属等不同材质工件的夹持，避免夹伤工件表面。
