脚踏式手推车锤锁制动装置结构设计

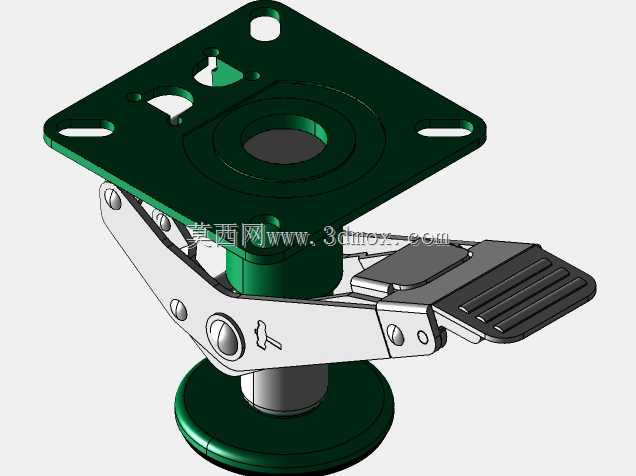

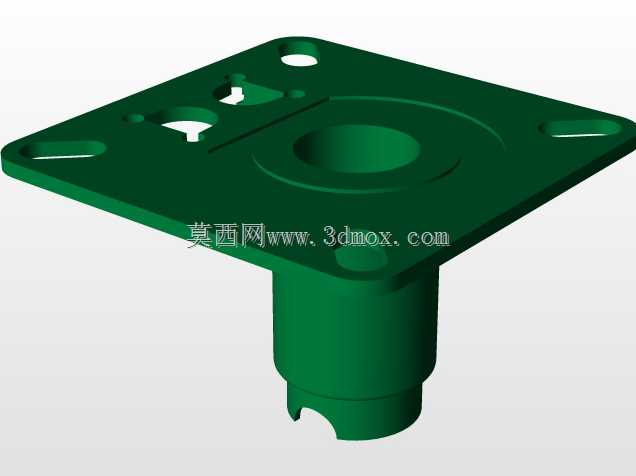

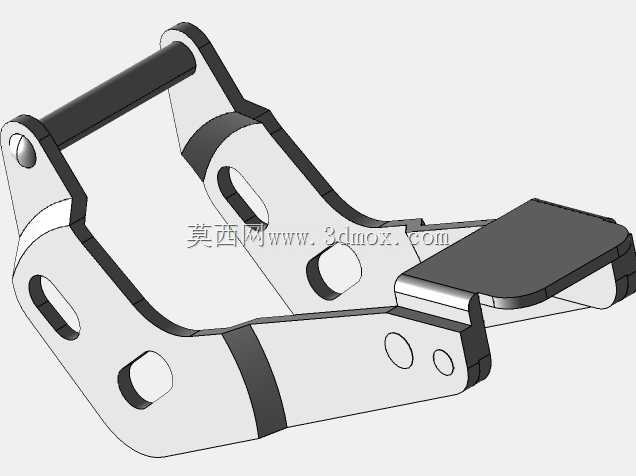

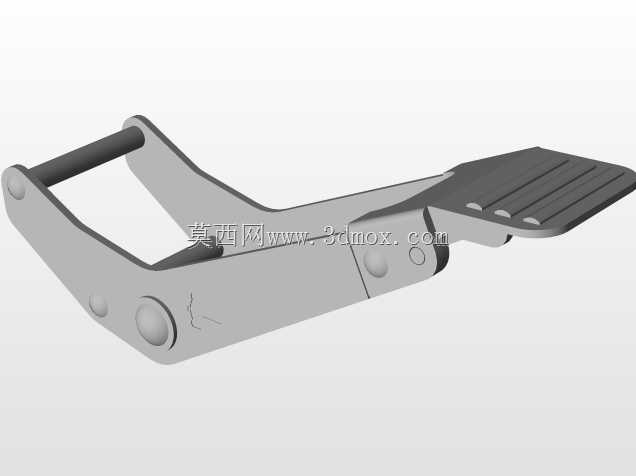

该制动装置主要应用于各类工业手推车、物流周转台车、移动作业工作台的脚轮驻车锁止场景，在车间物料转运、仓储货位调整、生产线旁工位器具移动等场景中，能够快速实现移动载具的位置固定，避免载具受地面坡度、外力碰撞出现意外滑移，保障作业过程中的设备与人员安全。装置采用脚踏触发的操作逻辑，操作人员无需弯腰手动操作，仅需足部踩压踏板即可完成锁止动作，解锁时同样可通过足部操作踏板复位，大幅降低频繁驻车操作的动作幅度，适配长时间高频次移动作业的使用需求。从功能特性来看，该装置采用顶压锁止的结构原理，锁止状态下底部压盘紧密贴合地面，同时联动机构可对配套脚轮的转动自由度形成约束，相比传统仅锁止脚轮轮面的结构，该装置通过增大与地面的接触摩擦力，同时限制载具的水平位移与脚轮转动，驻车稳定性更强，即使在承载较重物料的状态下，也能可靠固定载具位置，不会出现锁止失效溜车的问题。设计过程中充分考虑了安装适配性，顶部采用方形法兰安装板，板上预留多组不同规格的安装孔位，包括长条形调节孔与圆形固定孔，能够适配不同安装孔距的手推车底盘架，无需对现有载具底盘做大规模改造即可完成加装，安装边界覆盖市面上多数常规尺寸的工业脚轮安装位，适配性较强。整体结构采用杠杆联动的机械传动设计，踏板踩下后通过多组铰接连杆传递作用力，将踏板的下压力转化为底部压盘的垂直下压力，同时联动锁止卡扣自动卡入定位槽保持锁止状态，解锁时踩下踏板尾端即可释放卡扣，在复位弹簧作用下机构自动回位，整个传动过程无冗余传动环节，机械效率高，长期使用磨损量小，维护成本低。外形结构上，主体支撑部分采用柱式结构，整体高度适配常规脚轮的安装高度差，不会出现安装后载具倾斜的问题，踏板表面设置多道防滑凸筋，即使操作人员鞋底沾有油污、水渍，也能可靠踩动踏板不会打滑，铰接转动部位均采用销轴连接，配合耐磨衬套降低转动阻力，操作时踏板力度适中，不会出现踩不动或者锁止卡滞的问题。
