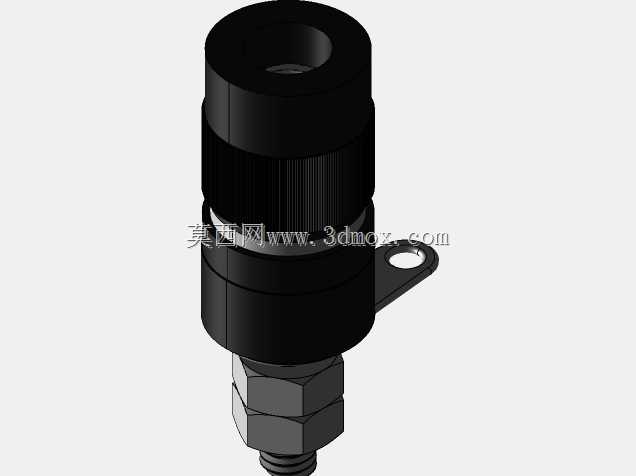

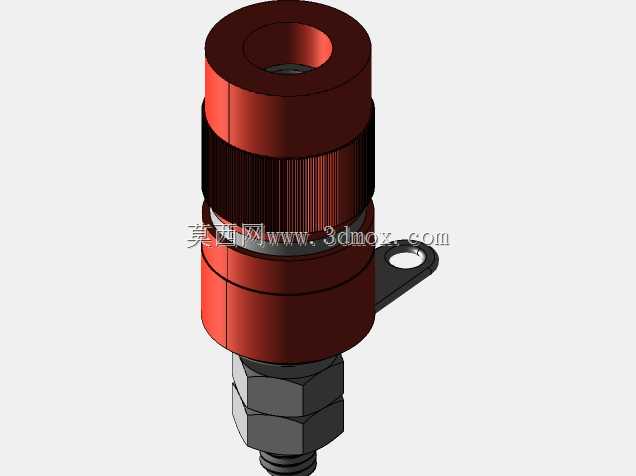

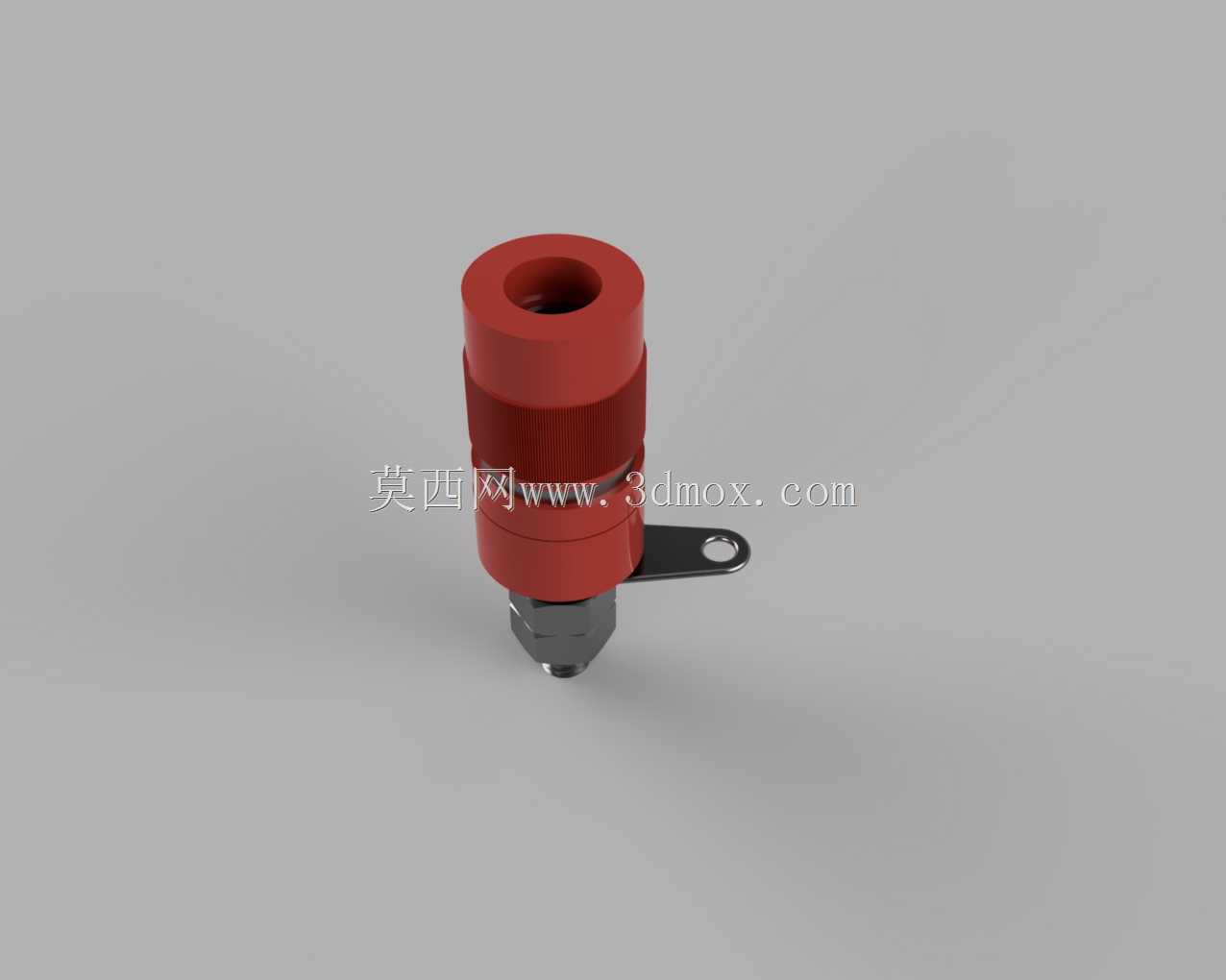

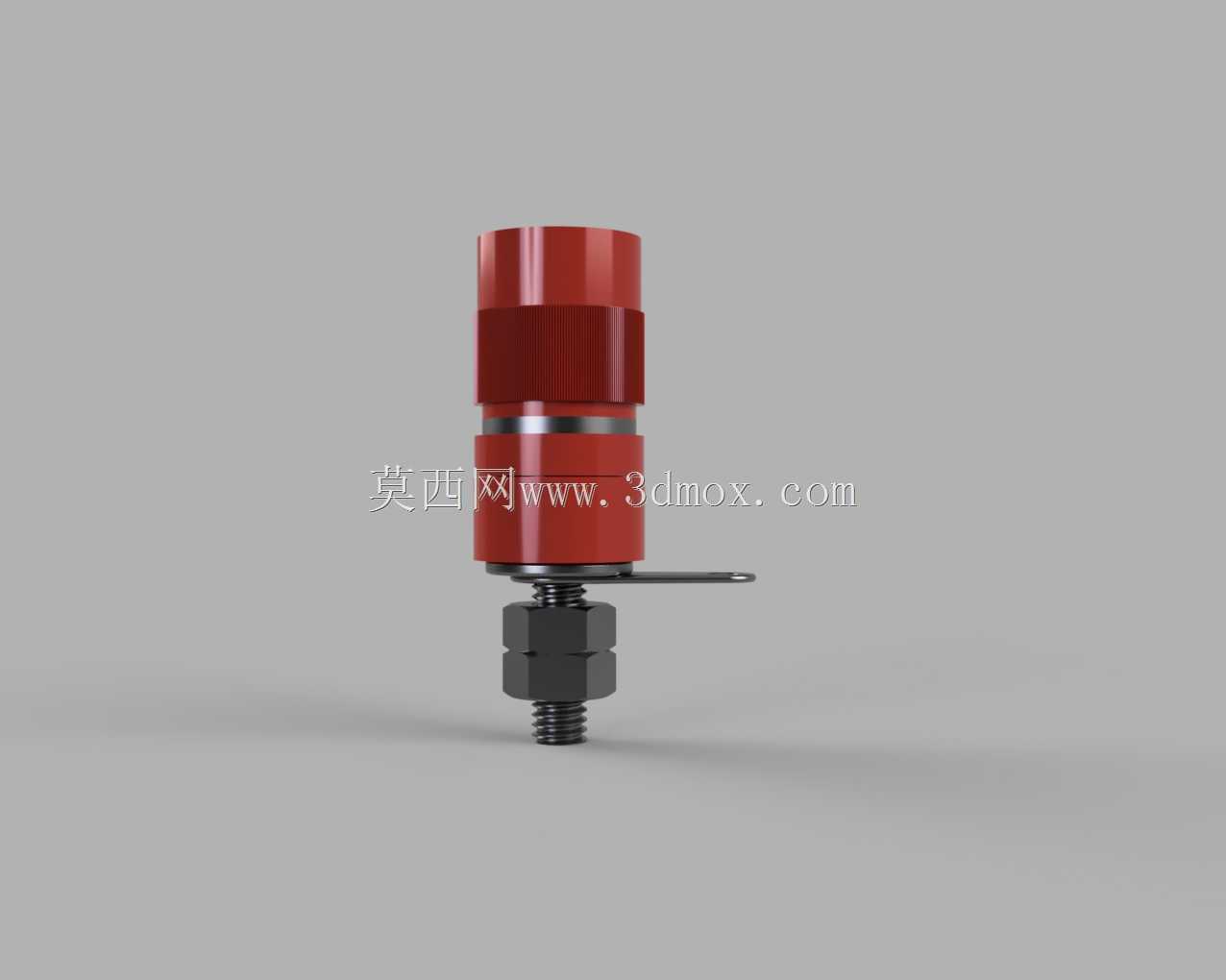

红黑款接线香蕉插头插座结构设计

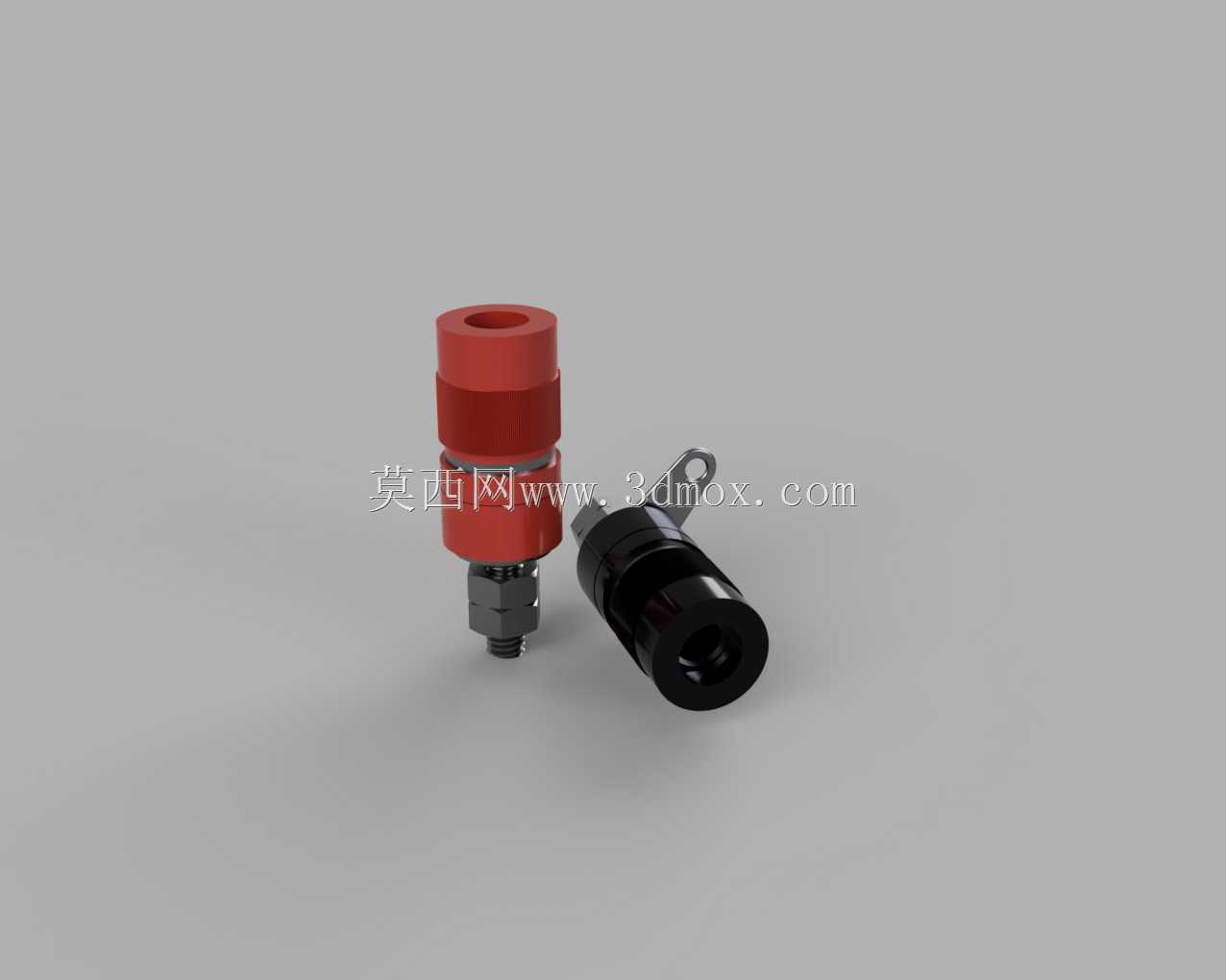

本次呈现的红黑配色香蕉插头插座，是电子测试、电源接驳场景中应用极为广泛的快接式连接部件，常见于实验室测试台、教学实验装置、小型电源设备、音响功放接线端以及低压配电临时接驳场景中，承担着低电压大电流回路的快速通断连接功能，依靠插拔式结构实现无需工具即可快速完成线路对接与拆分，大幅提升现场接线、改线、测试的作业效率。产品采用红黑分色设计，是电气接驳领域通用的极性区分标识，红色对应正极接驳端、黑色对应负极接驳端，能从视觉上快速区分接线极性，避免作业过程中接反正负极造成的设备损坏、短路风险，哪怕是新手操作人员也能凭借颜色标识快速完成正确接线。从功能特性来看，这款插头插座采用柱面接触式结构，插头端为圆柱形金属插芯，插座端内置弹性收口金属夹套，插头插入后夹套依靠自身弹性抱紧插芯，保证足够的接触面积与接触压力，降低接触电阻，避免大电流通过时出现接头发热、打火的问题；插座尾部自带螺纹锁紧结构，接入导线后可通过拧紧锁紧螺母固定线芯，避免拉扯导线时线芯脱落造成接触不良，同时尾部的绝缘护套延伸出一定长度，能包裹导线裸露的压接部位，防止相邻接线端出现短路问题。在设计思路上，整体结构优先考虑操作便捷性与绝缘安全性，外部绝缘主体采用加厚的绝缘材质，表面做防滑滚纹处理，插拔时手部握持不易打滑，即使手上有轻微汗渍也能稳定施力完成插拔动作；金属接触部件采用导电性能优异的铜质基材，表面做镀镍处理，既保证导电性能，又能提升抗氧化能力，延长部件在常规环境下的使用寿命，避免长期使用后接触表面氧化造成接触电阻上升。从安装边界来看，插座端为圆柱形穿板安装结构，可穿过设备面板的对应开孔，通过自带的锁紧螺母固定在设备面板上，安装开孔直径适配常规面板安装尺寸，无需额外定制开孔即可适配多数测试设备、电源设备的面板安装需求；插头端整体长度控制在手持操作的舒适尺寸范围内，尾部的导线接入部位可适配常规线径的多股软导线，压接或螺丝锁紧后绝缘护套完全覆盖接线部位，外部无裸露带电部分，满足低压电气作业的安全防护要求。这类接插件在日常使用中，可实现快速插拔更换测试线路，无需反复拧螺丝固定导线，在需要频繁更换测试回路的实验场景、设备调试场景中，能大幅减少接线耗时，同时稳定的接触结构也能保证测试过程中信号、电流传输的稳定性，避免接触不良造成的测试数据偏差、供电中断问题。
