手动剪叉式小型升降作业平台结构

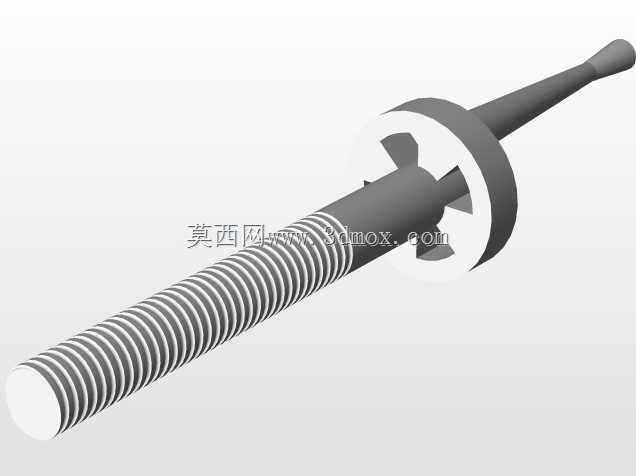

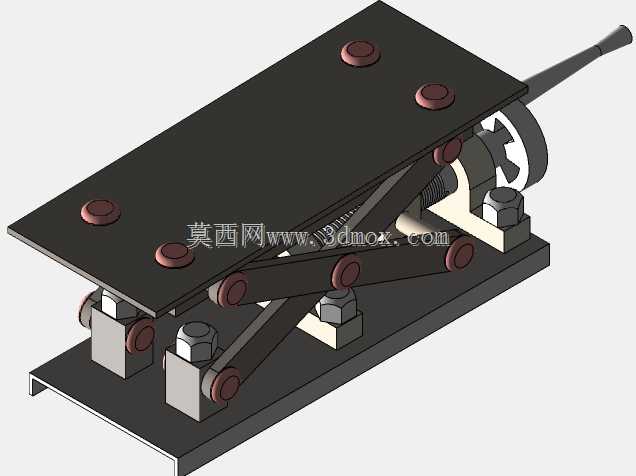

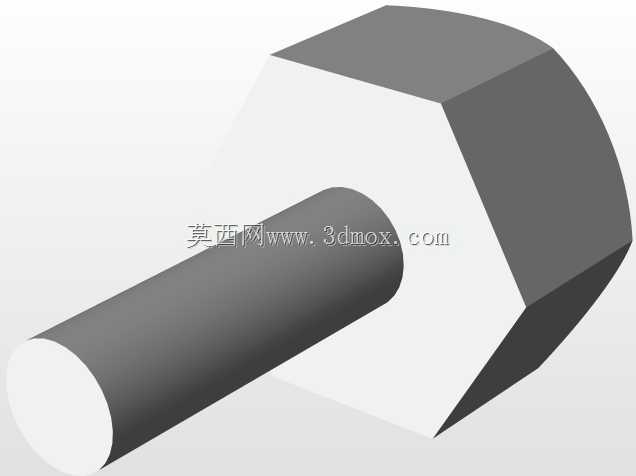

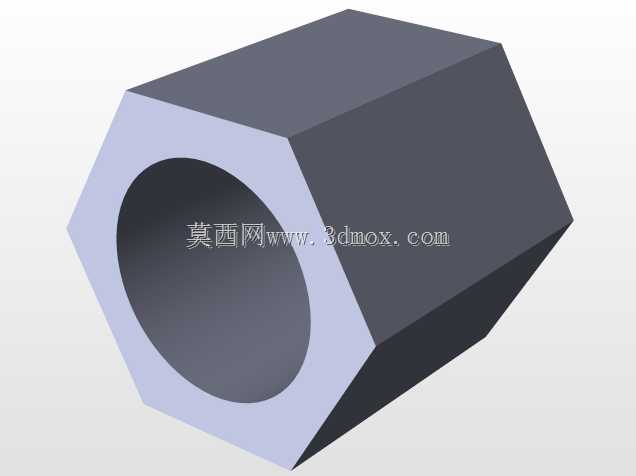

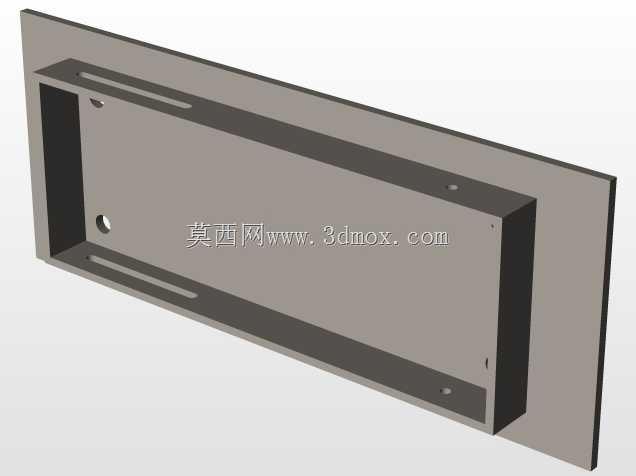

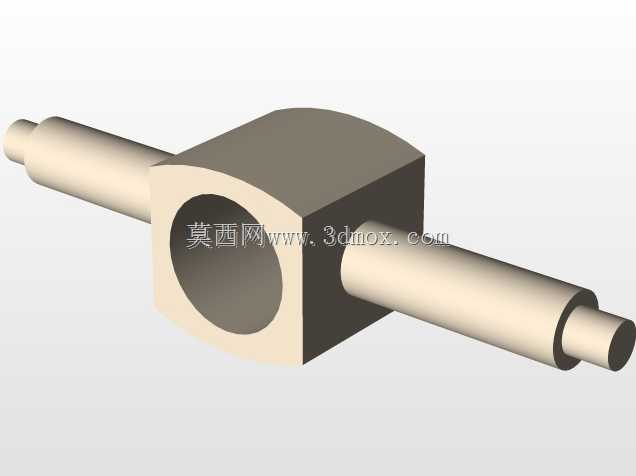

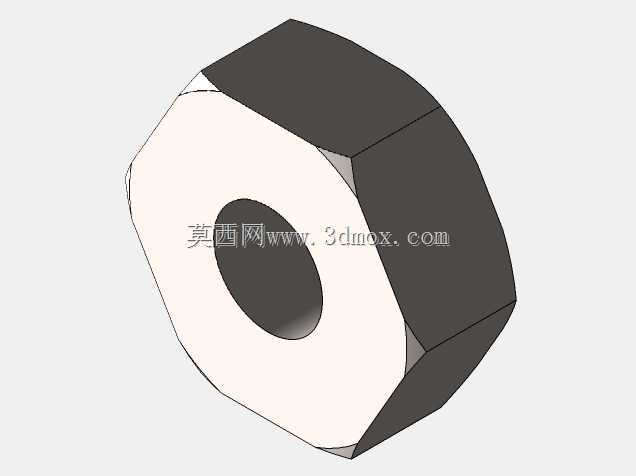

这款手动剪叉式小型升降作业平台，主要面向小载荷、近距离高度调节的作业场景，常见于实验室精密仪器调平、小型工装夹具工位高度适配、轻工生产线上物料的小范围举升、设备检修时小型部件的托举对位，也可作为教学场景中机械传动结构的演示教具，适配对升降平稳性有要求但无需大行程大载荷的作业环境，无需外接动力源即可完成操作，适合无供电配套、对设备防爆有要求的零散作业点位使用。设备核心用途是通过手动操作实现顶部承载平台的高度无级调节，将放置在台面上的工件、仪器或物料抬升至目标作业高度，替代人工托举、垫块堆叠的传统调节方式，大幅降低小范围高度调整的操作强度，同时避免垫块堆叠带来的滑脱、倾斜风险，保障作业过程的稳定性与安全性。产品采用经典的剪叉连杆增力结构作为核心传动单元，多组交叉铰接的连杆通过铰接点的转动实现剪叉臂夹角的变化，进而带动顶部平台完成垂直方向的升降动作；操作端集成手摇驱动结构，内部配合螺纹传动副将手轮的旋转运动转化为剪叉臂铰接端的水平位移，同时螺纹副自带的自锁特性可让平台在任意调整高度保持锁止，无需额外加装锁紧机构即可避免负载下滑；底部采用一体式槽钢焊接底座，保障整体结构的放置稳定性，顶部承载平台表面设置有防滑固定凸点，可防止放置的工件出现滑移，各铰接点均采用耐磨销轴连接，长期往复使用也不会出现过大的配合间隙，保障升降过程的顺畅无卡滞。设计过程中优先考虑手动操作的省力性，通过优化剪叉臂的力臂比例、匹配螺纹副的导程参数，让操作人员施加较小的摇动力即可实现额定载荷的升降，同时严格控制整体结构的外形尺寸，底座占地面积控制在小型工位可容纳的范围内，安装时无需额外打地脚固定，直接放置在平整的硬质地面即可投入使用，顶部平台的安装边界预留了通用的工件固定孔位，可适配不同规格的工装夹具、仪器底座的安装需求，整体结构无外露的尖锐边角，所有传动部件均做了安全防护处理，避免操作过程中出现夹手风险。
