三星洗衣机传动转子齿轮总成结构设计

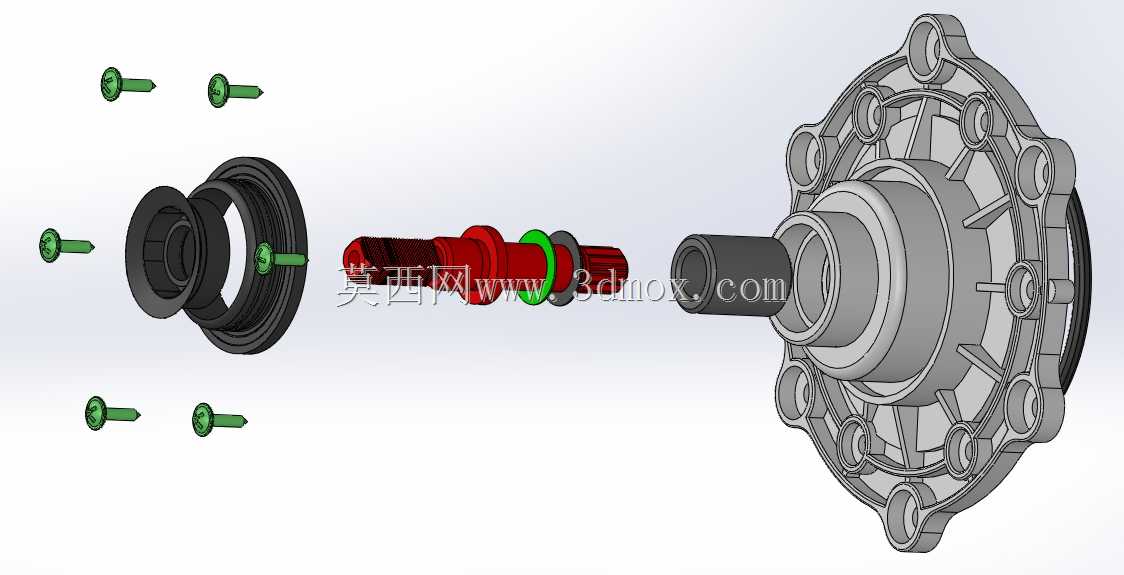

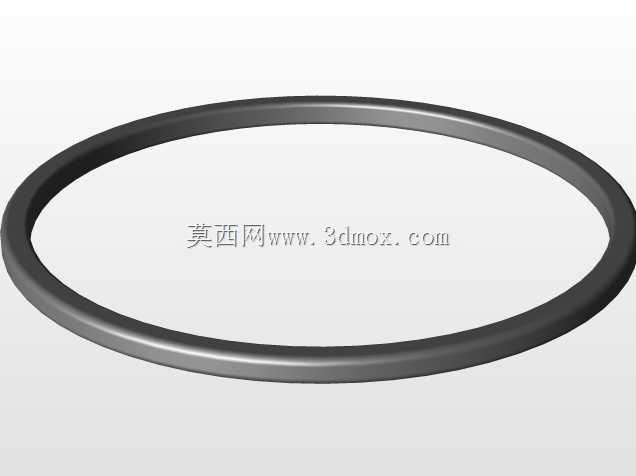

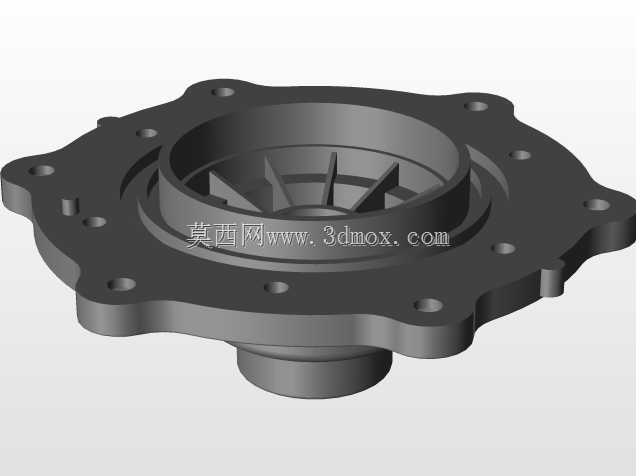

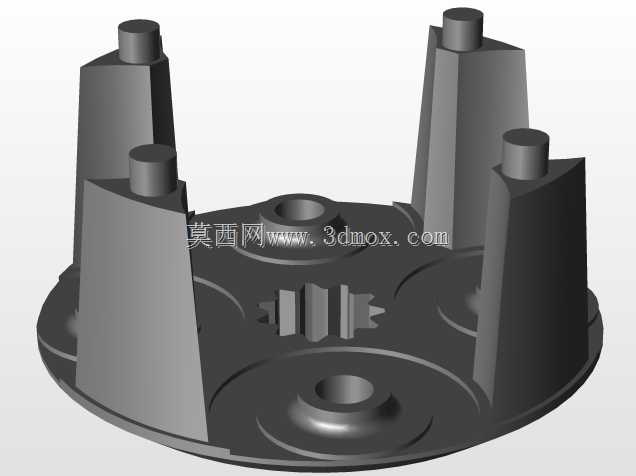

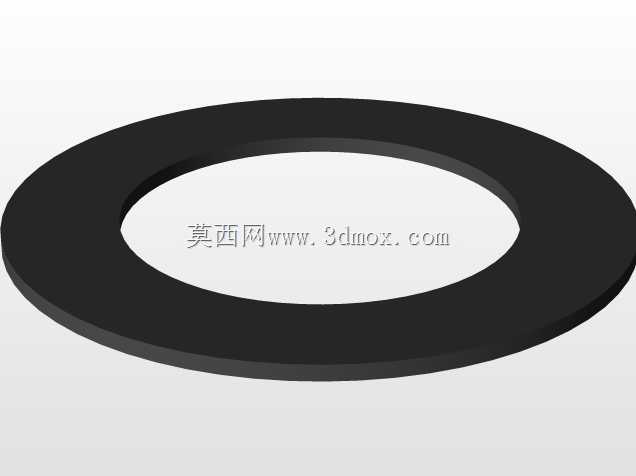

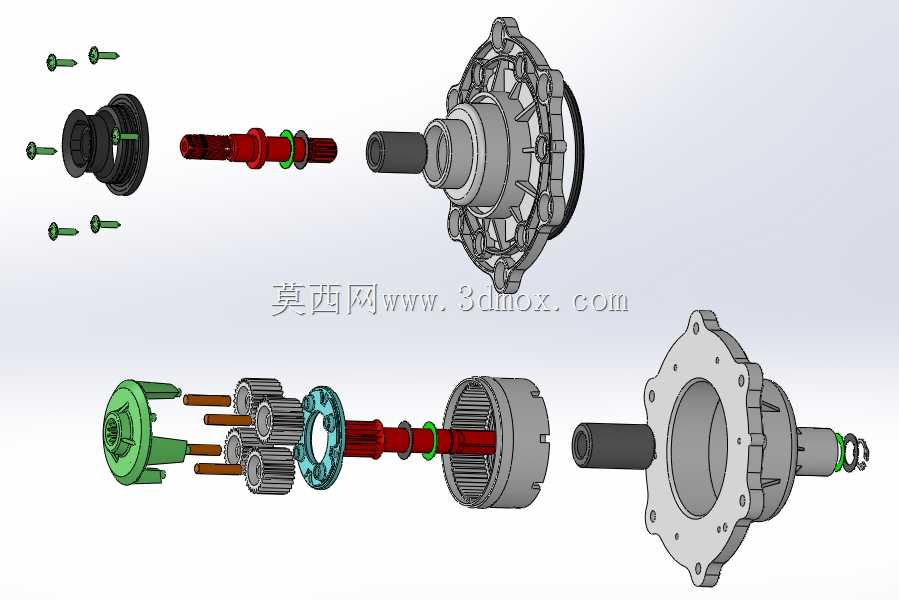

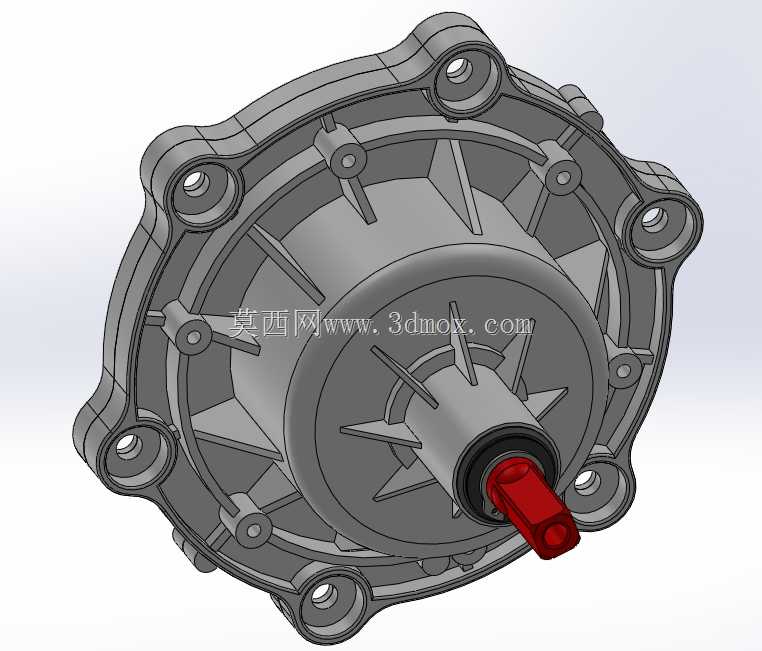

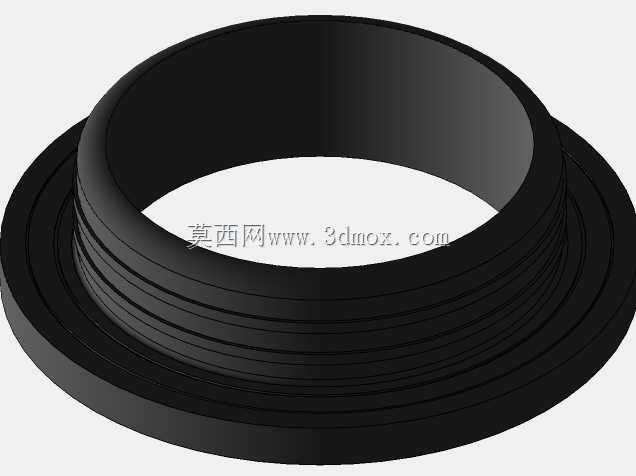

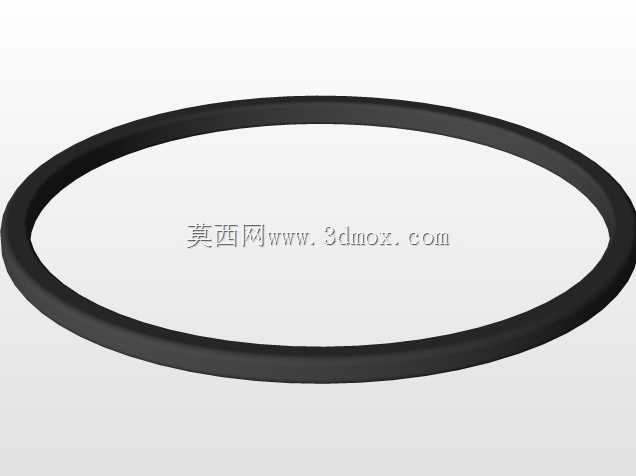

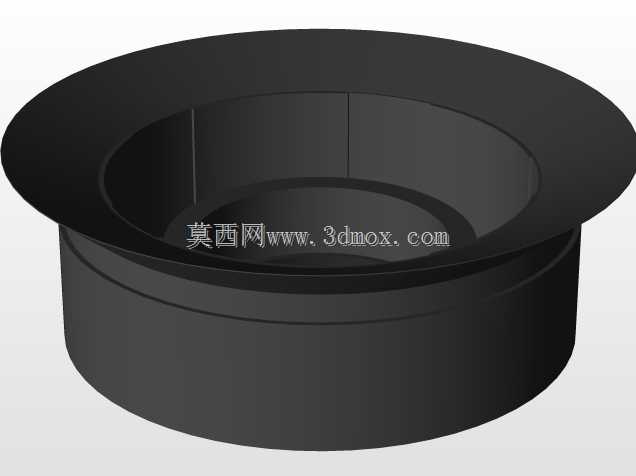

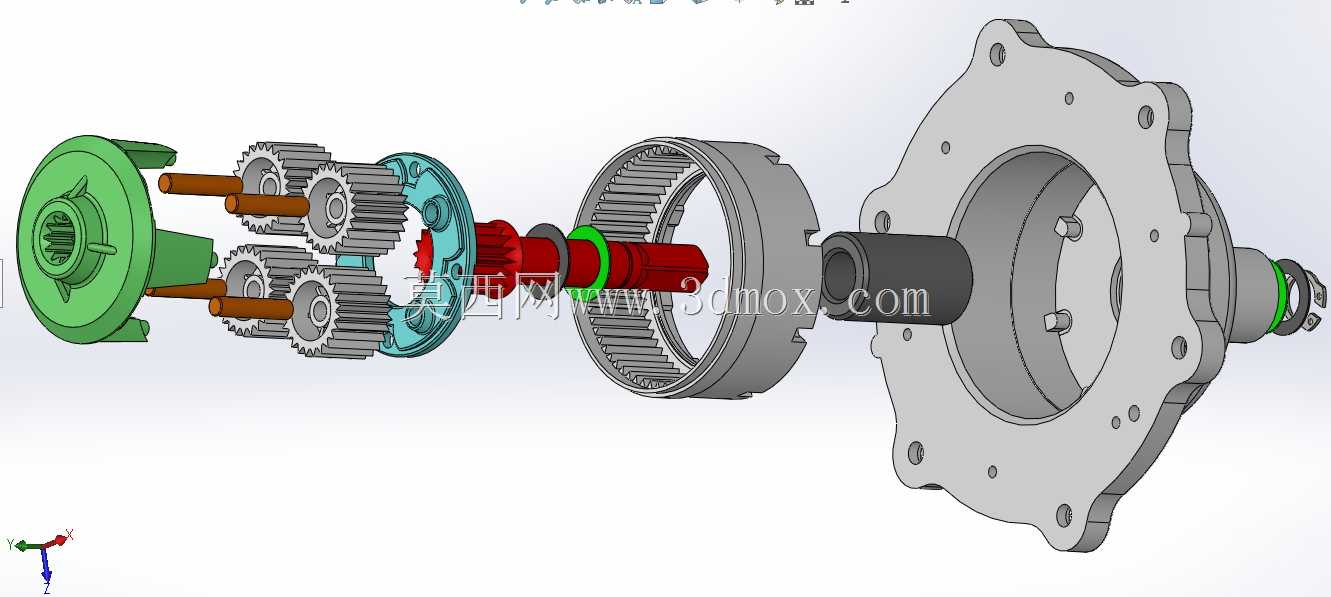

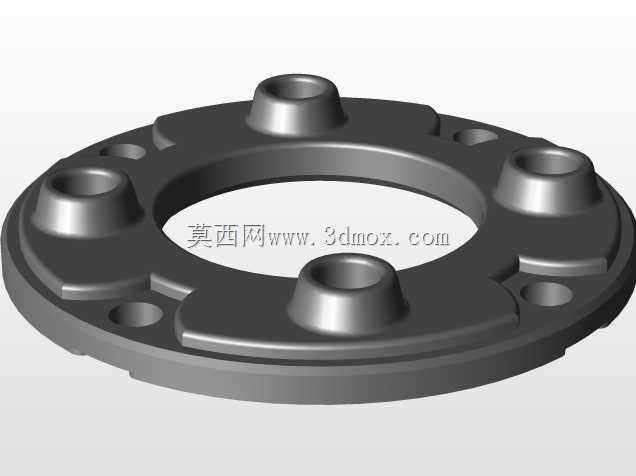

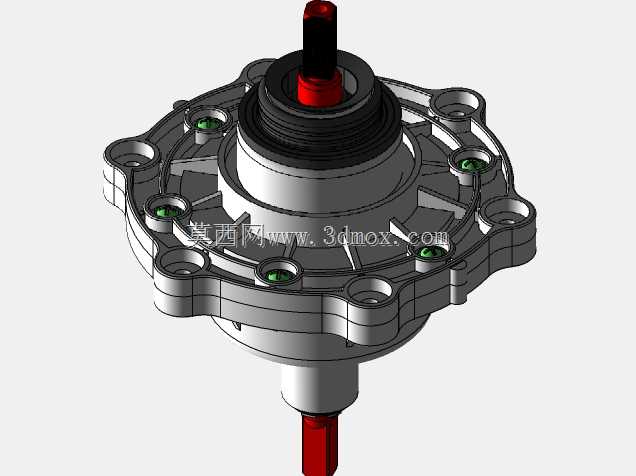

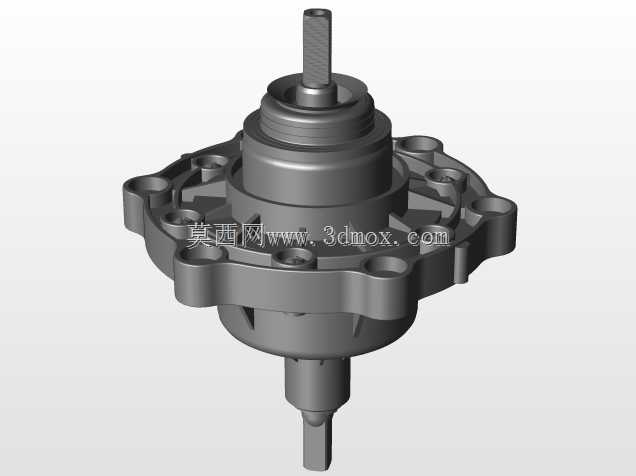

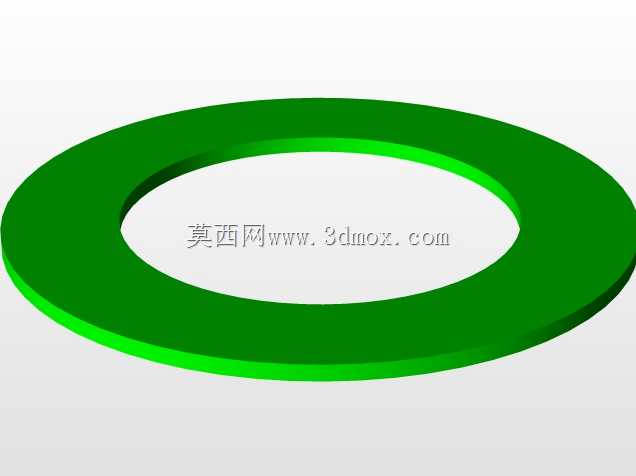

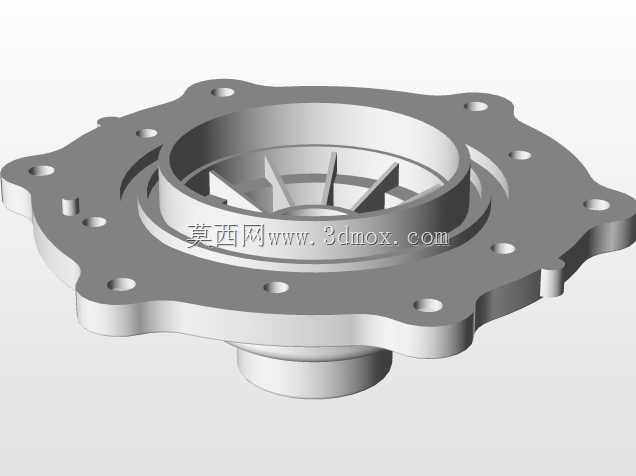

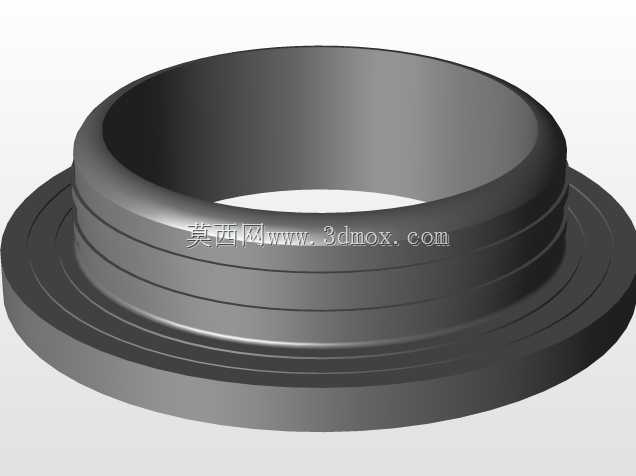

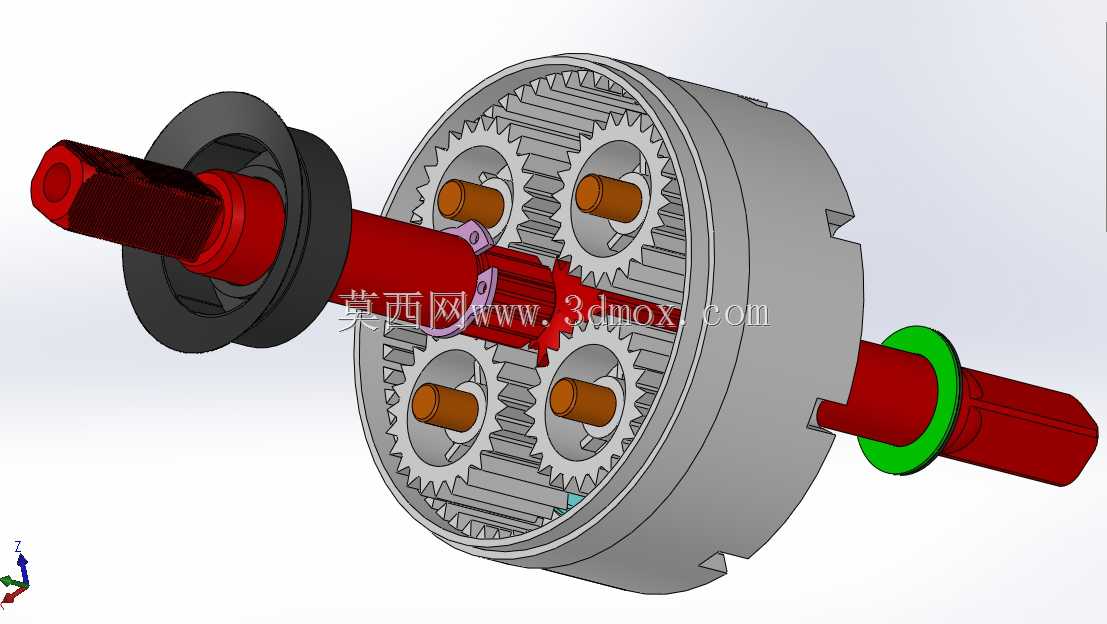

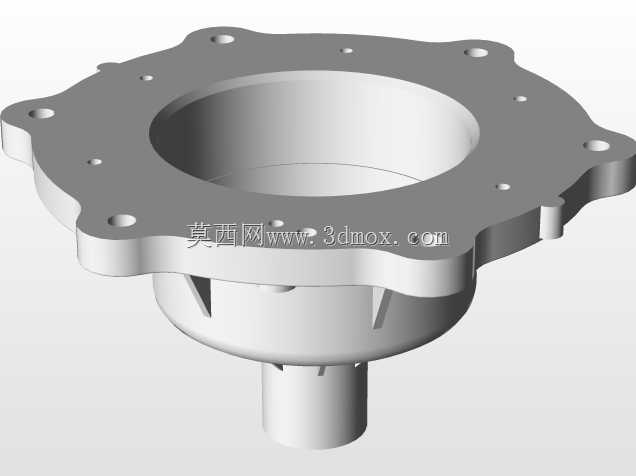

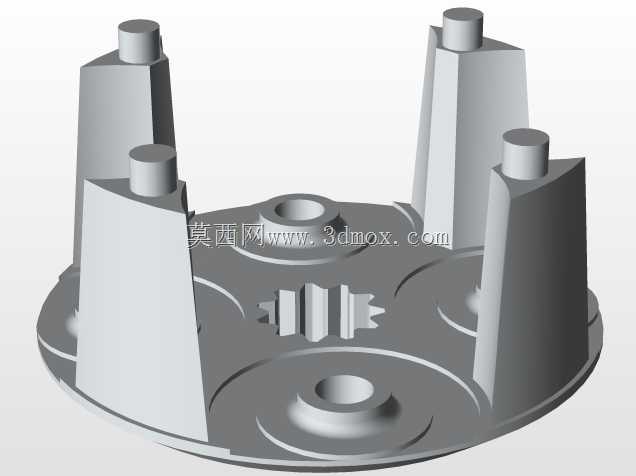

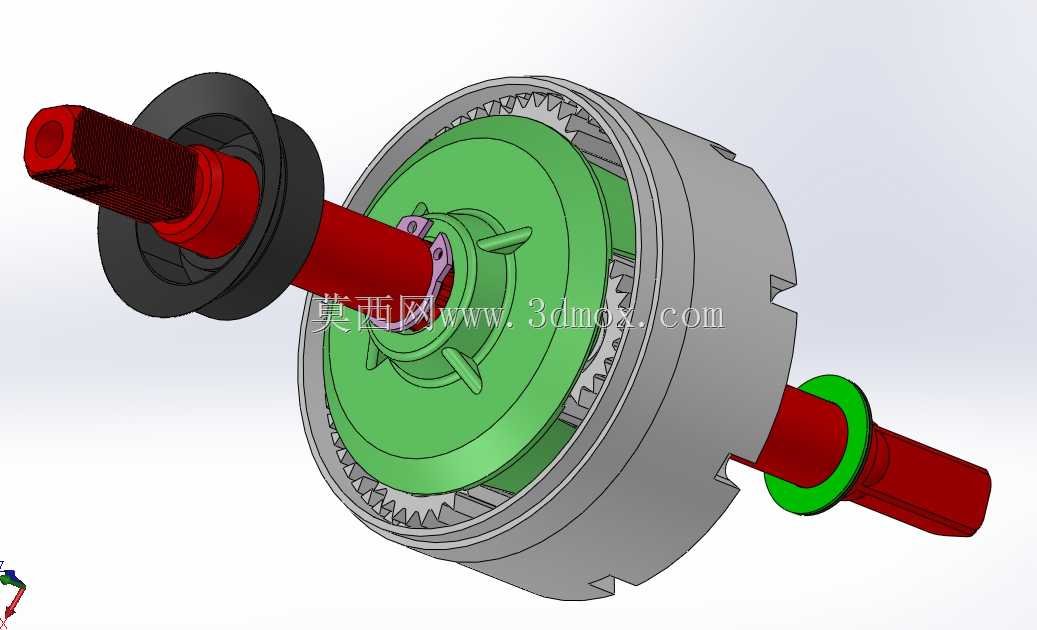

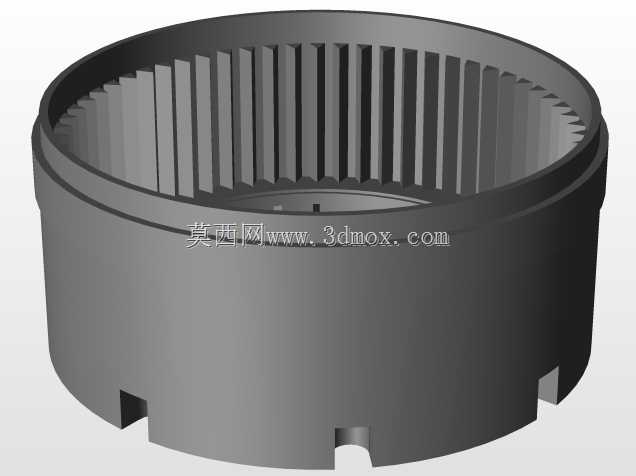

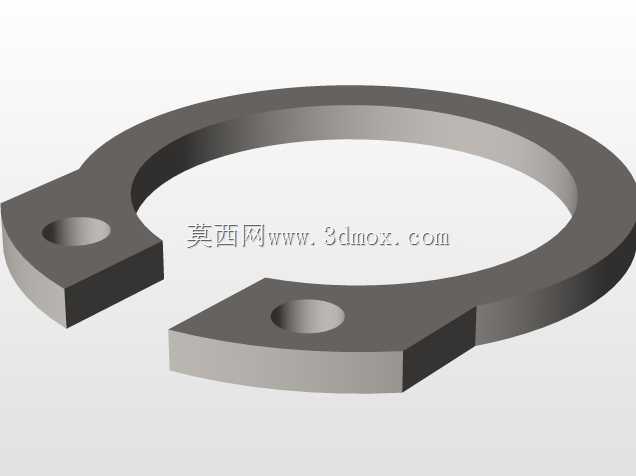

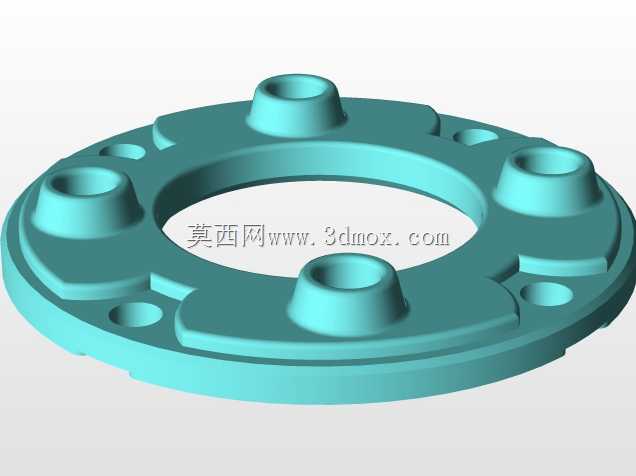

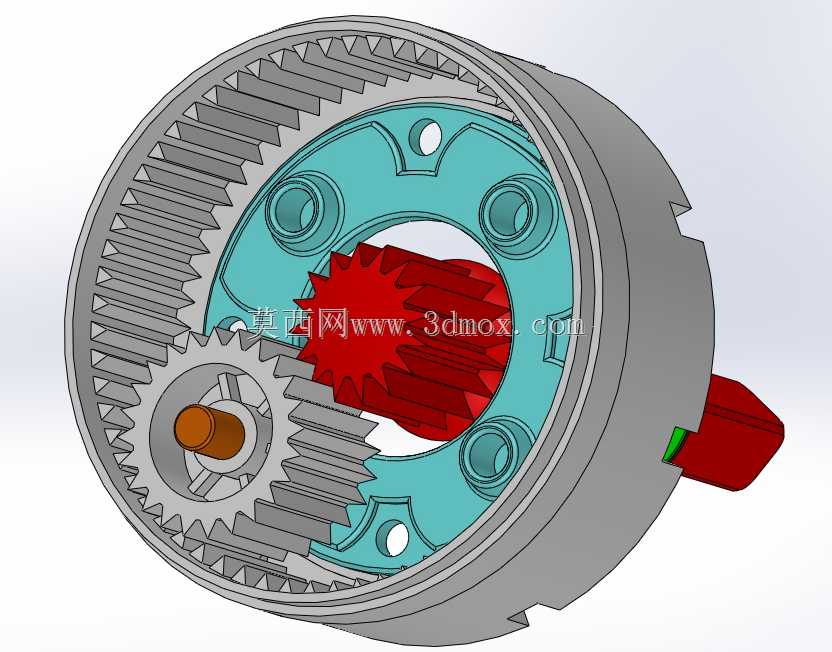

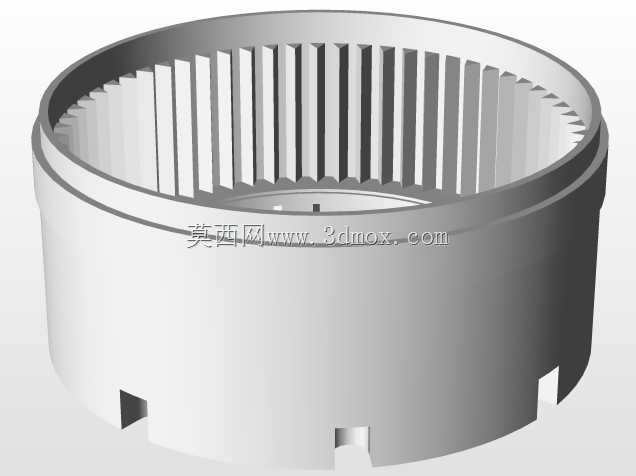

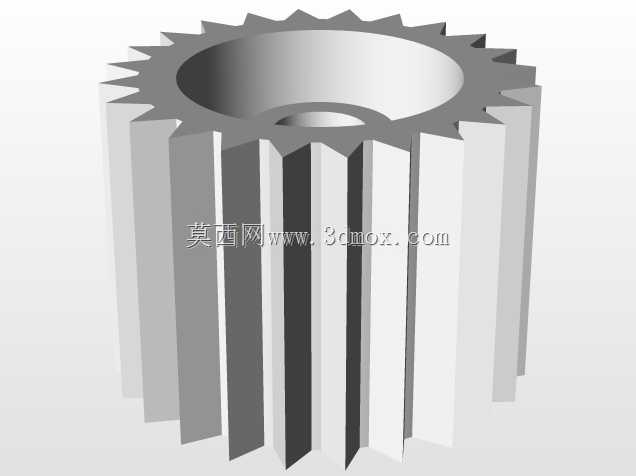

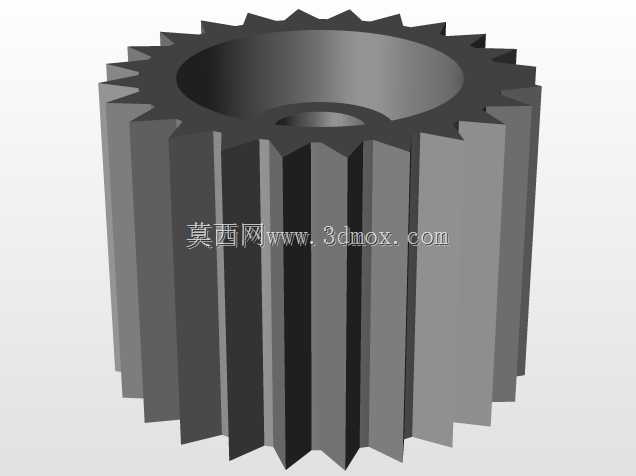

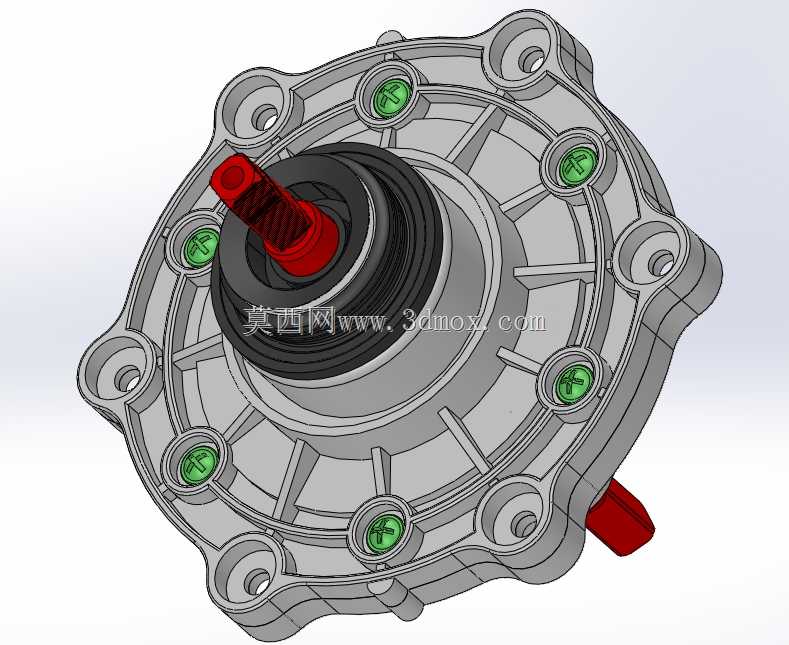

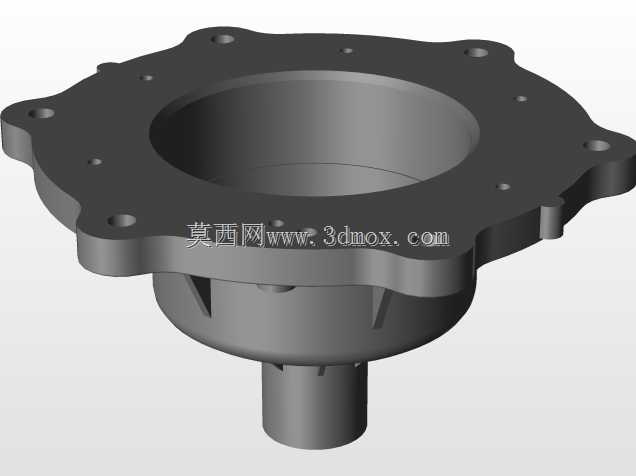

该结构为家用波轮或滚筒洗衣机核心传动部件，主要应用于全自动洗衣机的动力传递环节，安装在洗衣机驱动电机与内筒之间的传动舱内，承担电机动力减速、扭矩放大、转速匹配的核心作用，是洗衣机实现平稳洗涤、脱水工况切换的关键功能部件。在实际家用场景中，该部件需要承接电机输出的高转速低扭矩动力，通过内部行星齿轮组的减速增扭作用，将动力转化为适合内筒运转的低转速大扭矩输出，同时在脱水工况下可适配更高的转速传递需求，保障内筒高速运转时的动平衡稳定性。从功能特性来看，该转子总成集成了行星减速齿轮组、输入连接轴、输出连接法兰、密封防护结构、紧固件组多个子部件，输入端与电机输出轴通过花键结构紧密配合，可有效传递大扭矩避免打滑，输出端通过法兰结构与洗衣机内筒支架刚性连接，保障动力传递的同轴度。设计过程中充分考虑了家电使用场景的低噪音、长寿命需求，齿轮组采用斜齿啮合设计降低传动噪音，各转动配合位置预留了润滑脂存储腔，可实现长期免维护运转，外围的密封胶圈结构可有效阻挡洗涤过程中的水汽、洗涤剂泡沫侵入齿轮腔，避免内部金属部件出现锈蚀卡滞问题。从安装边界来看，该总成整体为同轴回转式结构，最大外轮廓为端部法兰盘结构，安装时通过周向分布的固定螺丝与洗衣机外筒后端的安装基座锁紧，输入轴轴向伸出长度匹配电机输出端的安装距离，输出端的连接止口与内筒支架的定位槽精准适配，整体安装后轴向、径向跳动量控制在极小范围内，可避免运转过程中出现偏心晃动问题。结构拆解后可见各级行星齿轮通过销轴固定在行星架上，太阳轮与输入轴一体化加工提升结构强度，内齿圈与外壳采用过盈配合加防转销固定，可承受大扭矩冲击载荷，各紧固件均采用带防松垫片的螺丝结构，避免长期运转震动下出现连接松动问题，整体结构紧凑，在有限的安装空间内实现了大减速比的动力传递，适配家用洗衣机内部狭小的安装舱空间，同时兼顾了结构强度与运转平稳性，可满足洗衣机全生命周期内的频繁正反转、高低速切换的使用需求。
