带限位杆法兰式金属波纹管伸缩接头

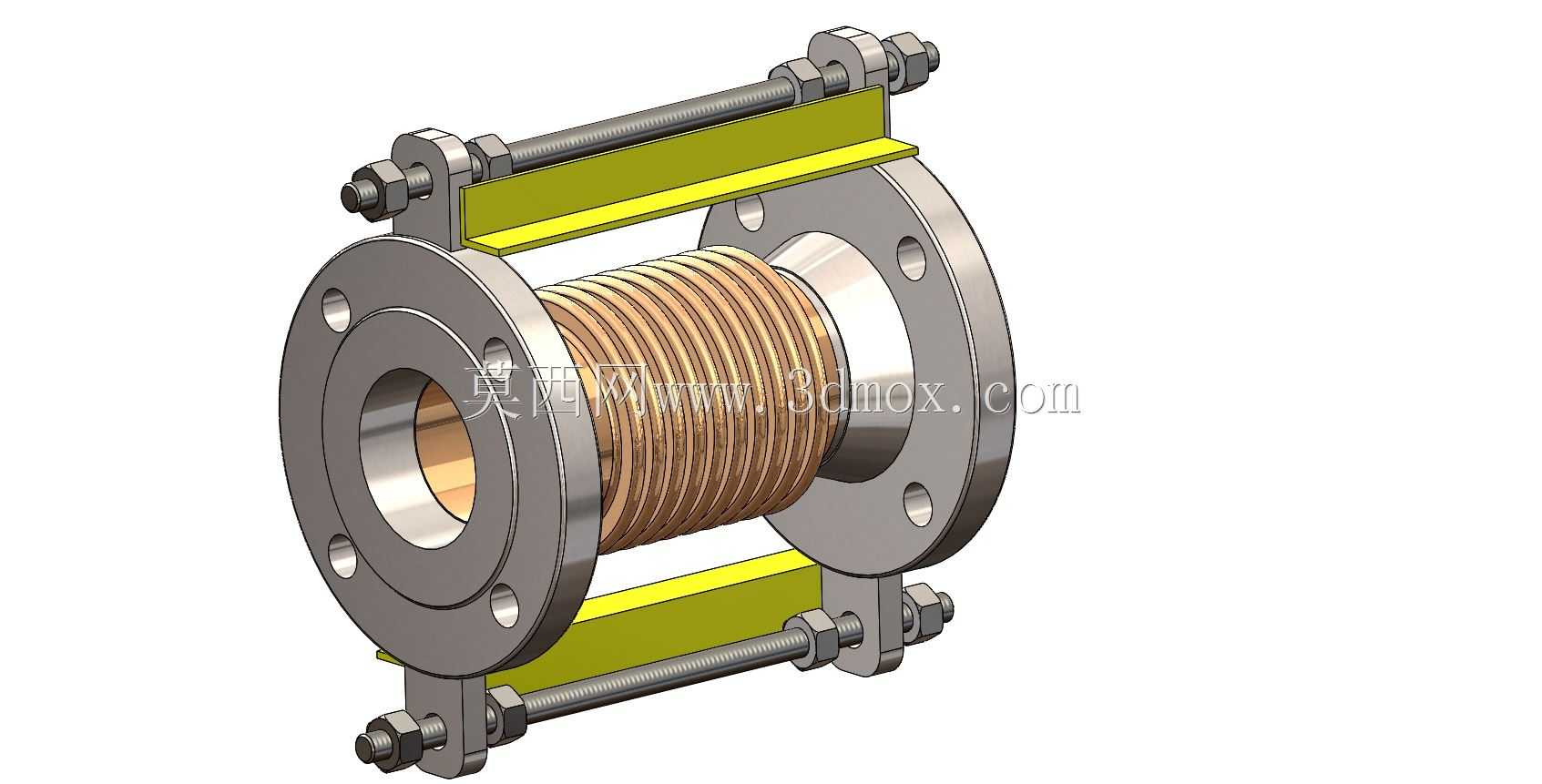

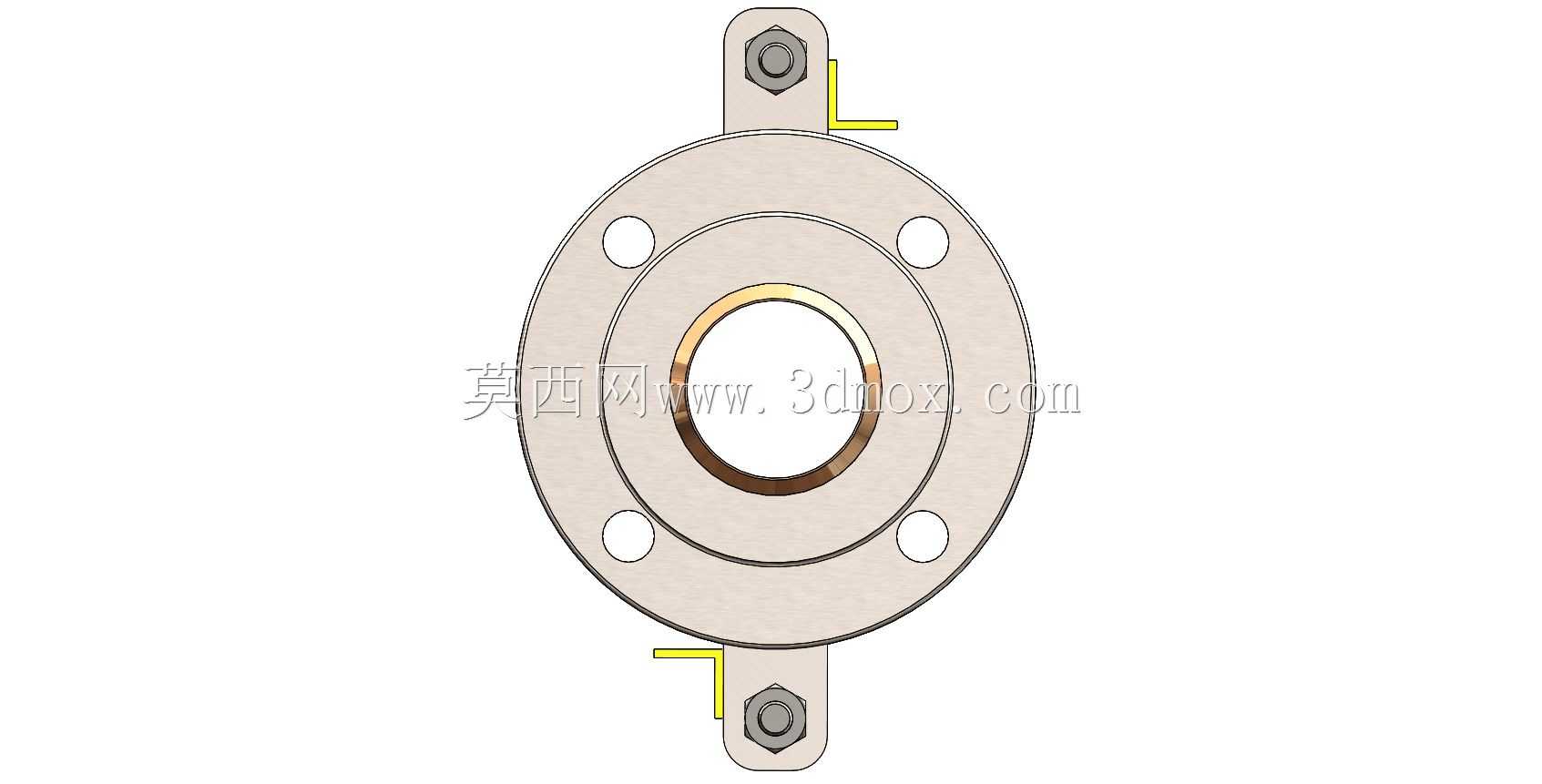

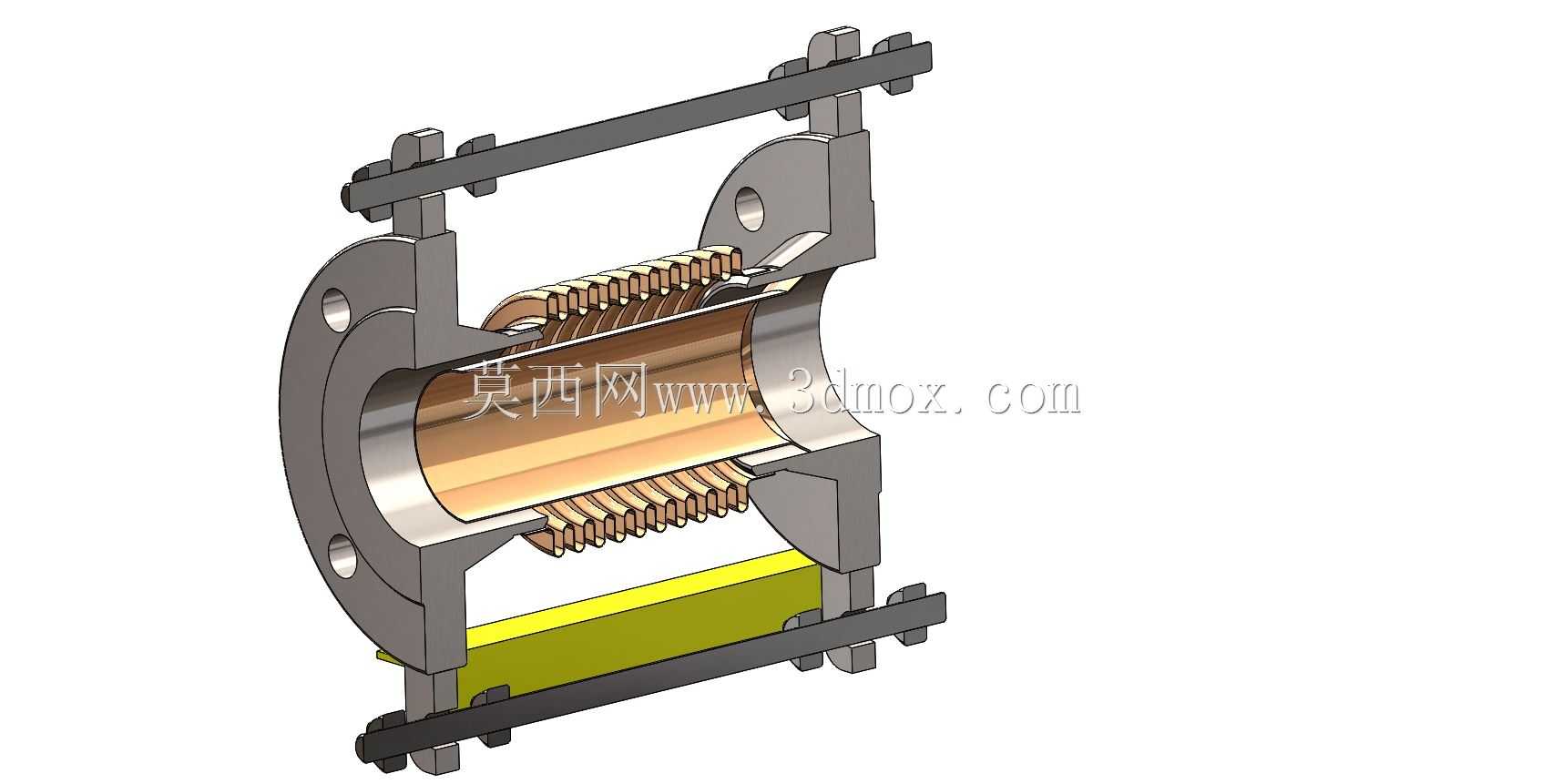

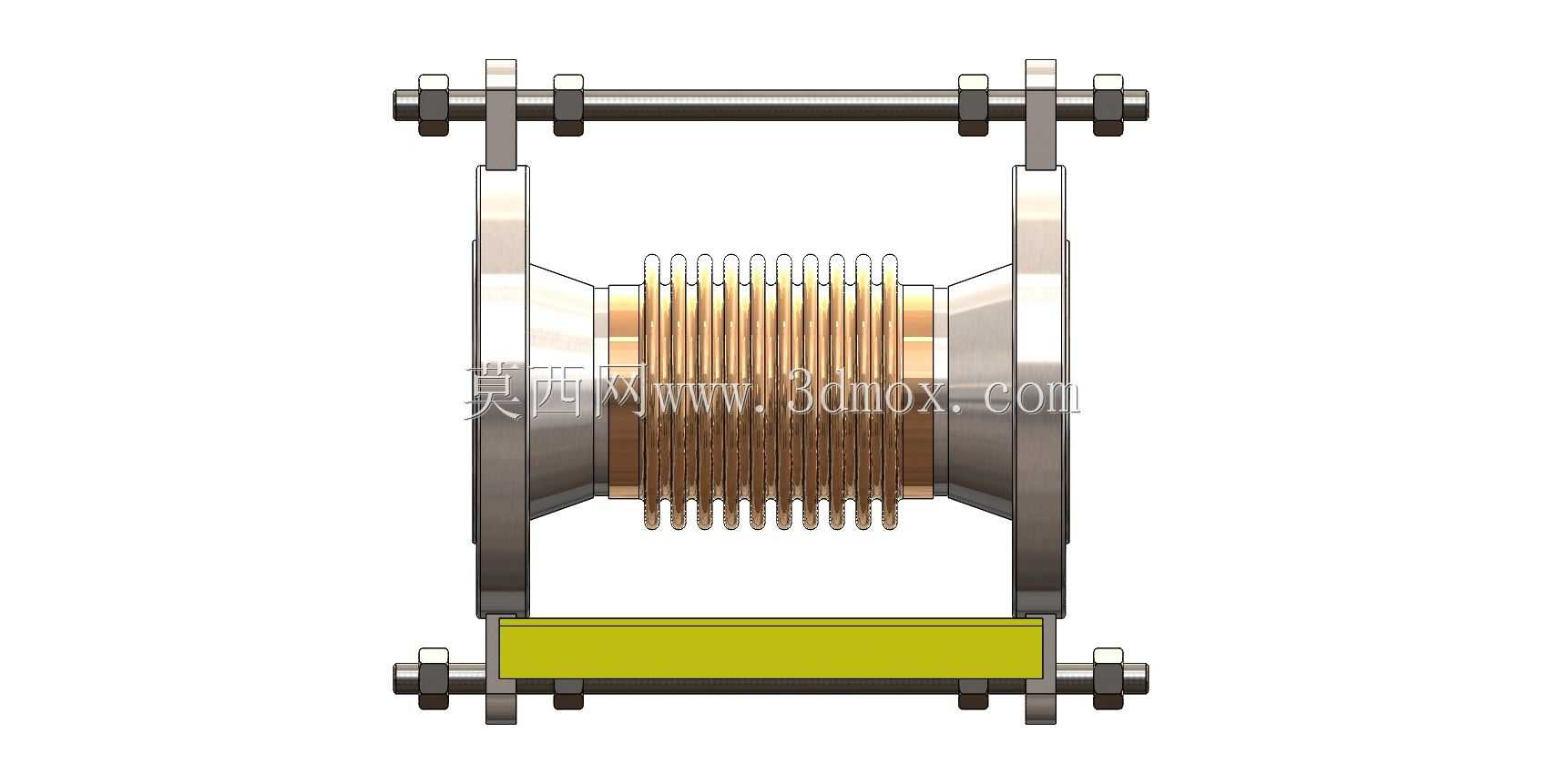

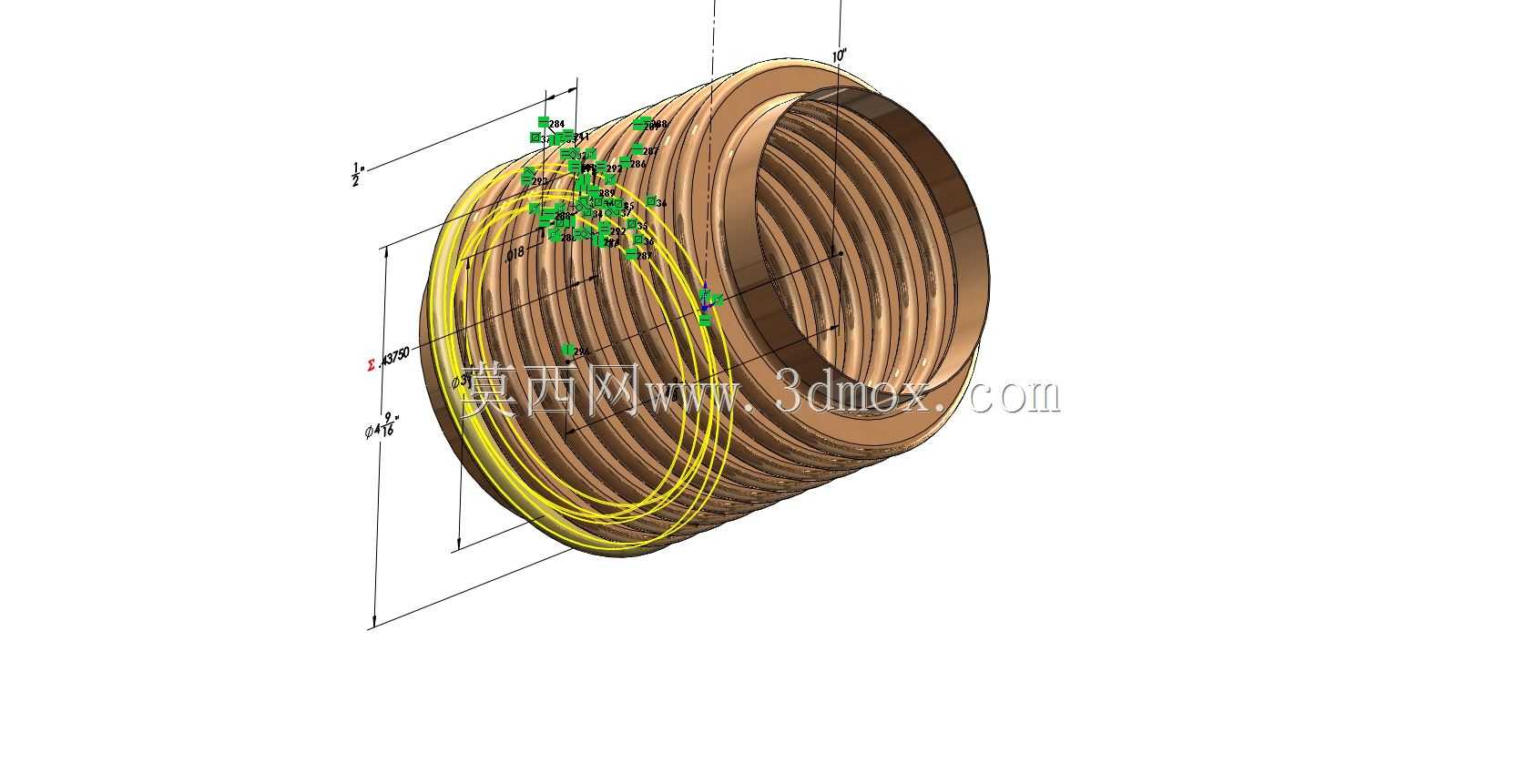

该款带限位杆的法兰式伸缩接头，主要应用于市政给排水、热力输送、化工流体传输、暖通空调等工业与民用管路系统中，核心作用是补偿管道因热胀冷缩产生的轴向位移，同时吸收管路安装过程中产生的对接偏差，降低管道因形变产生的内应力，避免管路焊缝、连接法兰处因应力集中出现开裂、渗漏问题，也能在一定程度上缓冲管路传输过程中产生的小幅振动，降低振动对沿线管路支架、配套设备的冲击影响。产品核心功能依托中间段的多层金属波纹管实现，波纹管采用薄壁金属波纹结构设计，具备优异的轴向形变能力，可在设计允许的伸缩范围内自由往复位移，同时保证管路内部的流体密封性能，不会因伸缩动作出现介质泄漏。两侧的连接法兰采用标准法兰盘结构，法兰面加工有均匀分布的螺栓孔，可直接与同规格的管路法兰通过螺栓紧固对接，安装时无需额外加工适配接口，对接效率高，连接可靠性强。产品上下对称布置的带锁紧结构限位拉杆，是该款接头的关键防护结构，拉杆两端通过螺母锁止在两侧法兰的外侧，可将波纹管的最大伸缩量限制在设计安全范围内，避免管路出现超量位移时波纹管被过度拉伸或压缩导致结构失效，同时拉杆也能承受管路内部压力产生的轴向推力，降低管路支架的承重负荷。在设计思路上，这款伸缩接头采用对称式结构布局，波纹管居中布置，两侧法兰同轴度经过严格校核，保证安装后管路的通径中心无偏移，不会影响介质的正常流通；限位拉杆沿法兰圆周方向对称分布，受力均匀，不会出现单侧受力偏载的问题；法兰与波纹管的连接段采用圆滑过渡结构，减少介质流通时的阻力，也避免应力在连接焊缝处集中。从安装边界来看，该接头的整体外形尺寸适配同公称通径的管路安装空间，法兰外径、螺栓孔分布圆直径、螺栓孔孔径均匹配对应压力等级的标准法兰参数，安装时只需保证两端对接法兰的端面平行、同轴度偏差在允许范围内，锁紧法兰连接螺栓后调整好限位拉杆的锁止位置即可投入使用，安装过程无需特殊工装，后期维护时只需定期检查波纹管表面有无腐蚀、拉杆螺母有无松动即可，运维成本较低。在实际工况中，该款伸缩接头可适配水、蒸汽、弱腐蚀性流体等多种介质的输送管路，能适应一定范围内的温度与压力波动，有效提升管路系统的运行稳定性，延长整套管路的使用寿命，减少管路运维检修的频次。
