三华SD系列微通道冷凝器结构设计

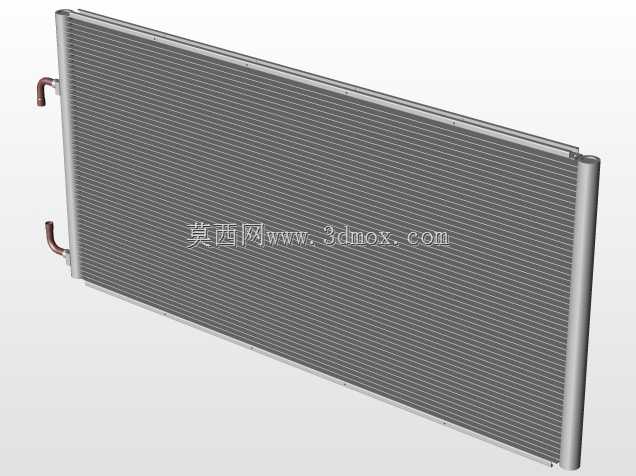

微通道换热器作为制冷换热领域的核心效能部件，目前已广泛应用于商用空调、冷链制冷机组、新能源汽车热管理系统、工业温控设备等多个场景，承担着系统内冷媒与外界空气的热量传递核心功能，是决定整套制冷循环系统能效比的关键部件。本次呈现的三华SD系列微通道冷凝器，针对常规管翅式换热器换热效率偏低、冷媒充注量偏大、结构抗腐蚀能力不足的行业痛点做了定向优化设计，整体采用全铝平行流微通道结构，摒弃了传统铜管串铝翅片的组合形式，将换热流道集成在挤压成型的多孔扁管内部，扁管内部的数十个微米级矩形流道可以大幅提升冷媒与管壁的接触面积，同时让冷媒在流道内形成更充分的湍流状态，有效降低换热热阻，相比同规格传统管翅式冷凝器，换热效率可提升30%以上，同时整机冷媒充注量可降低近40%，完美匹配当前制冷行业低充注、高能效的发展趋势。

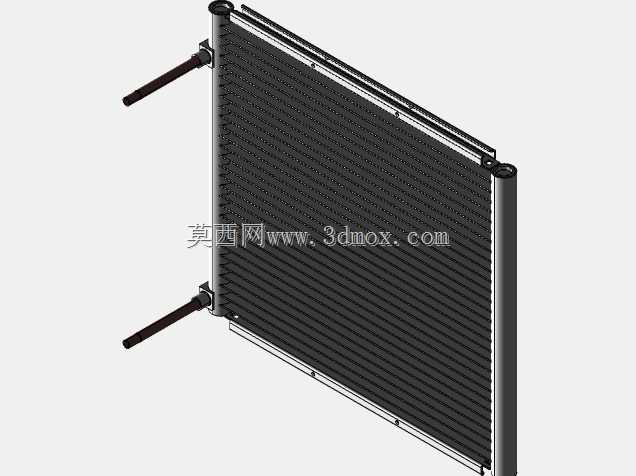

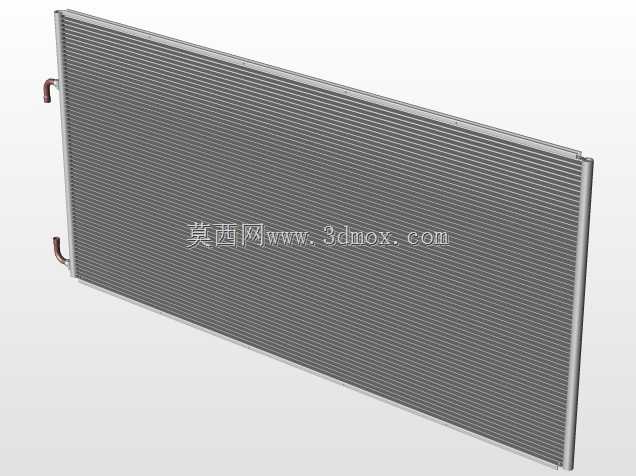

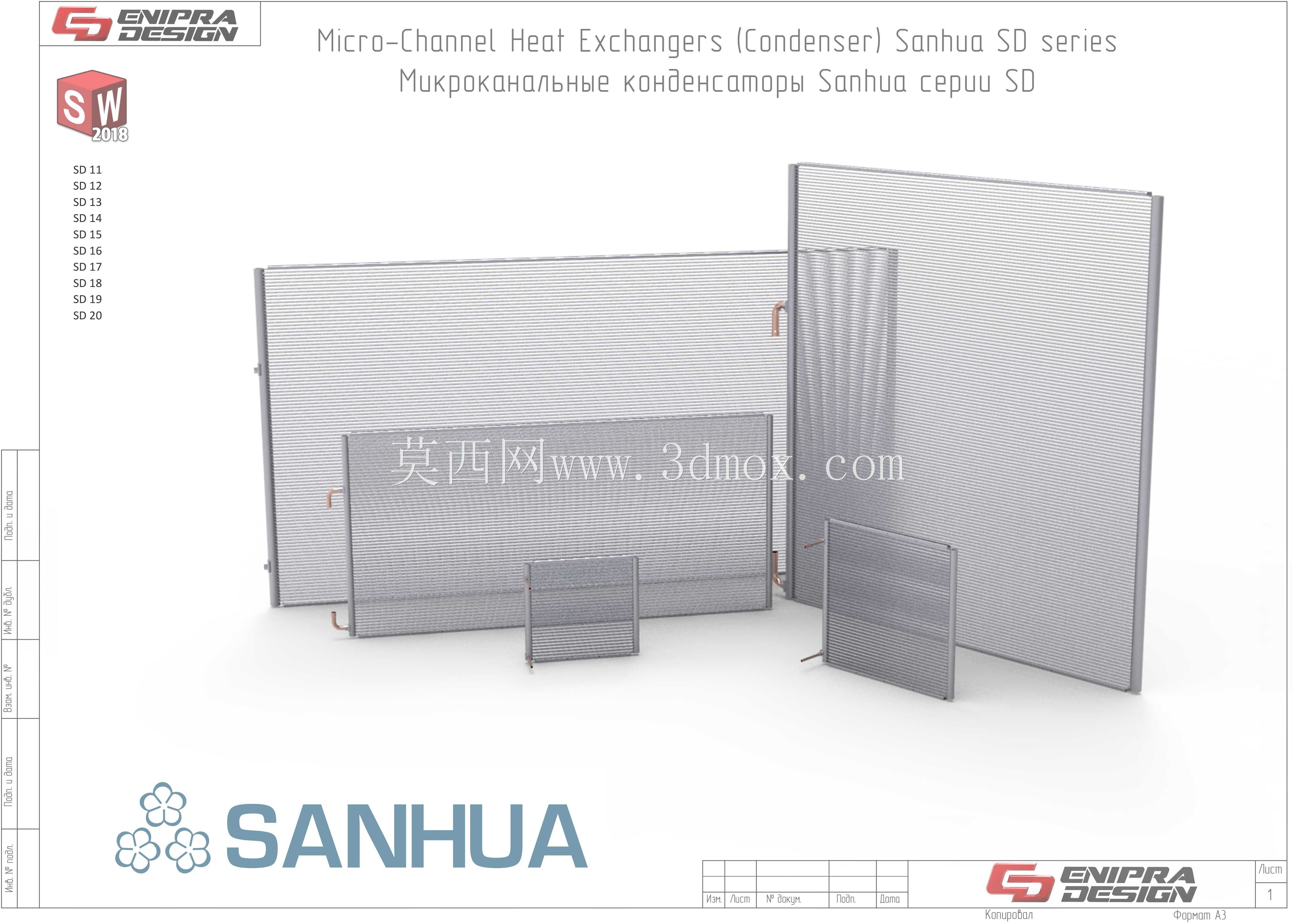

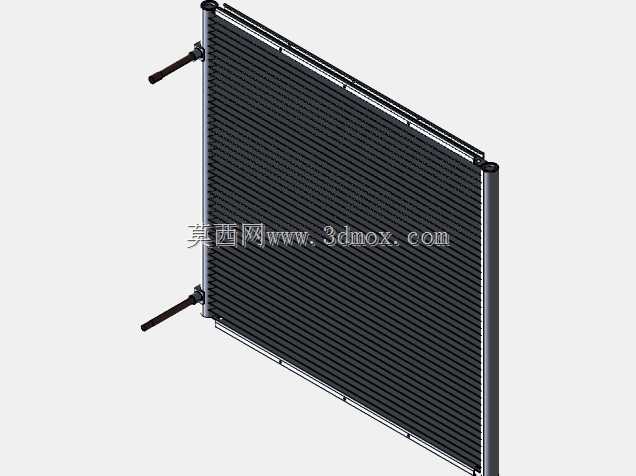

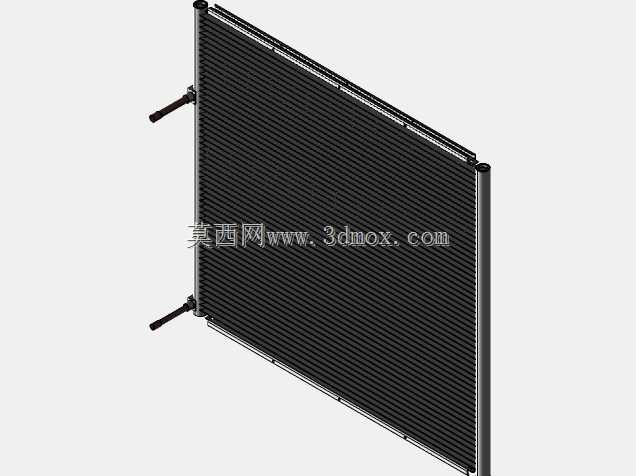

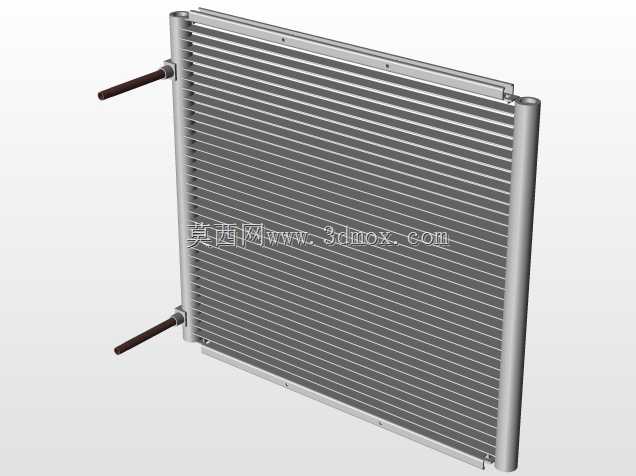

从产品功能特性来看，该系列冷凝器采用扁管与集流管钎焊一体成型结构，集流管内部设置有分段式隔板，可根据不同制冷量需求灵活调整冷媒流程数，适配不同排量的压缩机匹配需求，扁管之间布置的开窗式散热翅片经过高精度冲压成型，翅片开窗角度经过流体仿真优化，可在空气流经翅片表面时不断打破边界层，降低空气侧换热阻力，同时翅片表面做了亲水处理，可避免制冷工况下冷凝水在翅片间搭桥堵塞风路，有效提升高湿环境下的换热稳定性。产品的安装边界设计充分考虑了不同场景的适配需求，整个系列覆盖了从小型商用冷柜到大型中央空调外机的多尺寸规格，不同规格产品的集流管端预留了标准化的冷媒接口位置，安装支脚采用模块化设计，可根据安装空间调整固定点位，整体外形为规整的平板式矩形结构，无外凸的异形结构，可直接贴合设备的散热风道安装，最大化利用设备内部的安装空间，扁管与翅片的排布密度经过多轮风阻测试优化，在保证换热面积的前提下将空气侧压降控制在合理区间，可适配不同风压的散热风机，降低整机风机的运行功耗。

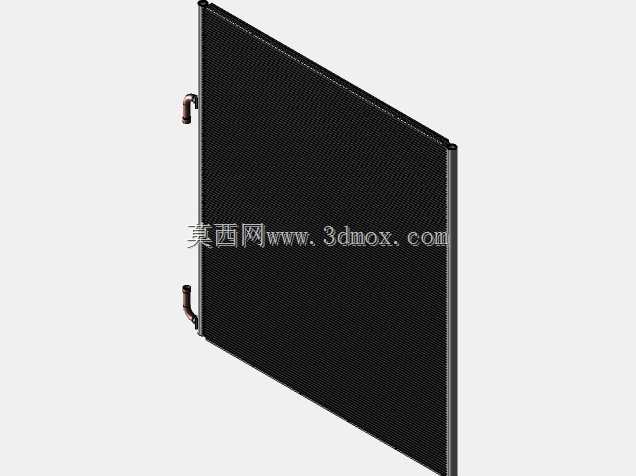

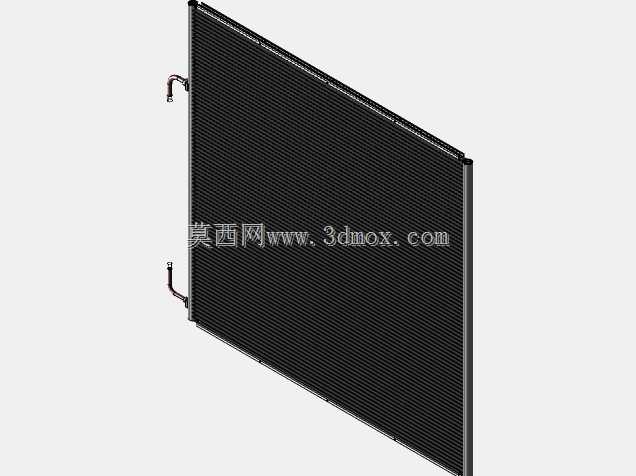

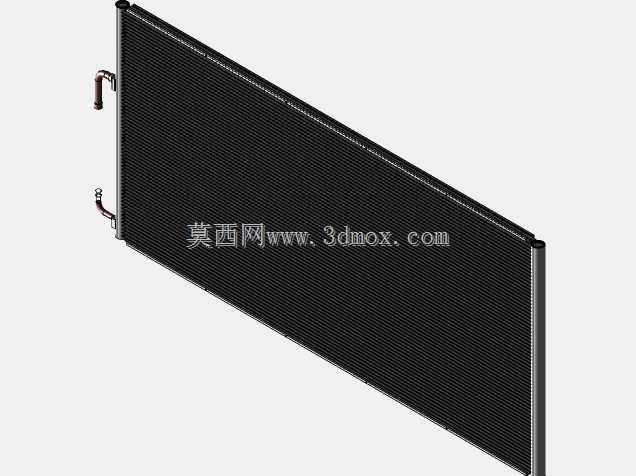

在设计思路上，该系列产品全程采用参数化建模逻辑，所有扁管间距、翅片高度、流程划分参数都可根据实际工况需求快速调整，模型完整还原了产品的钎焊避让结构、集流管端盖密封结构、安装支脚的加强筋结构，所有配合面的公差预留都符合实际量产的工艺要求，可直接用于产品的结构验证、安装模拟以及系统匹配仿真，帮助设计人员快速完成整套制冷系统的热管理方案搭建，有效缩短新产品的开发验证周期。
