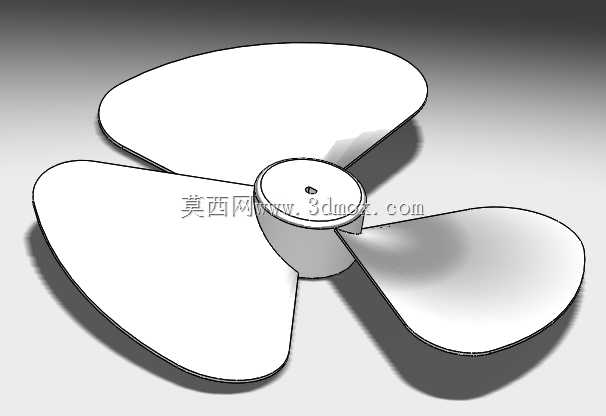

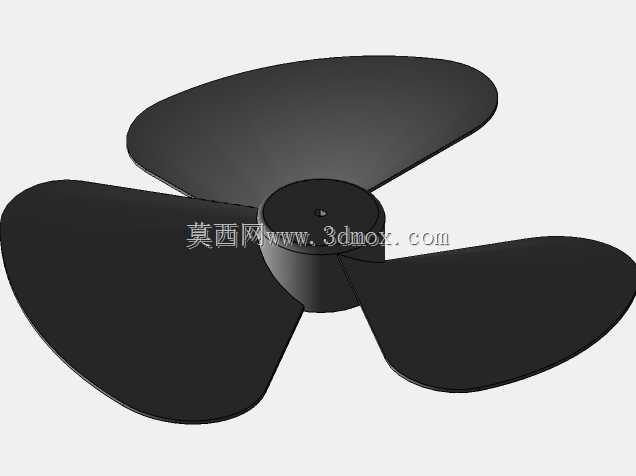

三叶轴流风叶结构设计方案

这款三叶轴流风叶是家用及商用通风散热设备的核心做功部件，可适配台扇、落地扇、工业排风扇、设备散热风机等多类通风产品，在民用家电、工业机柜散热、厂房通风换气、暖通配套送风等场景中承担气流推动的核心功能，通过叶片旋转带动周边空气定向流动，实现环境降温、空气置换、热源散热的实际作用。

从功能特性来看，该风叶采用等强度三叶布局设计，三片叶片沿轮毂周向120度均匀分布，运转时动平衡表现优异，可有效降低旋转过程中的径向抖动，减少配套电机的负载波动，提升整机运转的静音表现与使用寿命。叶片型面采用扭曲翼型设计，从叶根到叶梢的弦长、安装角呈渐变过渡，叶根区域安装角更大以适配轮毂周边较低的线速度，叶梢区域安装角收窄以匹配高转速下的气流切入角度，可在相同转速下获得更大的送风量与更高的风压，同时降低叶片旋转过程中的气流紊流噪音，避免叶梢位置产生涡流损耗。

设计过程中优先考量了安装适配性与运转可靠性，中心轮毂采用带中心定位孔的圆柱结构，可直接与电机输出轴配合定位，轮毂侧面预留的卡扣结构可实现风叶与电机轴的轴向锁止，无需额外复杂固定件即可完成装配，适配市面常规小功率交流、直流风扇电机的输出轴尺寸，安装边界可覆盖多数常规台式、落地式风扇的机头装配空间，不会与风扇网罩、机头外壳产生运动干涉。叶片边缘做了圆弧钝化处理，既避免了锐边带来的装配安全隐患，也能减少叶片高速旋转时的边缘气流分离，进一步提升送风效率。叶片与轮毂采用一体化衔接结构，叶根位置做了加厚过渡处理，可承受长期高速旋转带来的离心力载荷，避免长期运转出现叶根断裂、叶片变形的问题，整体结构兼顾了送风效率、运转静音性与结构耐用性，可直接用于常规通风类风扇产品的方案开发与结构验证。
