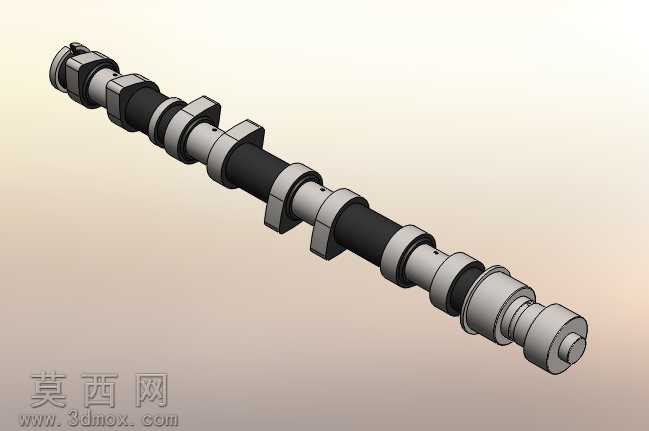

1997款丰田卡罗拉发动机凸轮轴三维建模作品

本作品为1997款丰田卡罗拉车型配套发动机凸轮轴的三维建模成果，建模过程依托SolidWorks平台完成，全程遵循实体建模的严谨逻辑，从核心结构还原到细节特征刻画都严格参考该款发动机凸轮轴的原厂实物参数。建模初始阶段先梳理凸轮轴的整体结构逻辑，该部件为发动机配气机构的核心传动件，整体为长轴类布局，沿轴向依次分布驱动端连接结构、多组凸轮型面、轴颈支撑段、密封配合段，建模时首先绘制中心轴线作为全局基准，通过旋转凸台命令生成轴体的基础回转基体，确保各段轴颈的同轴度公差符合汽车发动机零部件的设计精度要求。针对核心的凸轮型面部分，建模时逐段绘制对应气缸进排气凸轮的轮廓曲线，严格还原该款发动机配气相位对应的凸轮升程曲线特征，通过拉伸、切除等命令生成每一组凸轮的实体结构，同时对凸轮与轴体的衔接位置做圆角过渡处理，还原实物的应力分散结构特征，避免建模结构出现应力集中的不合理设计。在材质与渲染表现上，结合该款凸轮轴的实物材质特性，为轴体主体赋予调质合金钢材质，表面做哑光金属质感处理，还原钢制部件经机加工后的细腻金属肌理；对轴颈、凸轮工作面等高频摩擦区域，赋予更高光洁度的金属材质，模拟实物经精磨处理后的表面质感，同时通过光影调整突出各段结构的轮廓边界，让凸轮的型面起伏、轴颈的台阶结构、驱动端的连接卡槽细节都能清晰呈现。建模过程中还还原了该款凸轮轴的细节特征，包括轴体上的润滑油道开孔、驱动端的定位卡槽、末端的密封配合轴段，每一处细节都匹配实物的装配需求，确保模型不仅具备外观展示效果，也能满足后续装配校验、运动仿真的使用需求。整体建模过程严格遵循汽车发动机零部件的设计规范，所有结构尺寸都参考该款机型的维修手册参数设定，既保证了模型的还原度，也通过合理的建模步骤控制了模型的文件体量，方便后续的编辑与使用。
