立式手动拨动式快速压紧夹钳结构

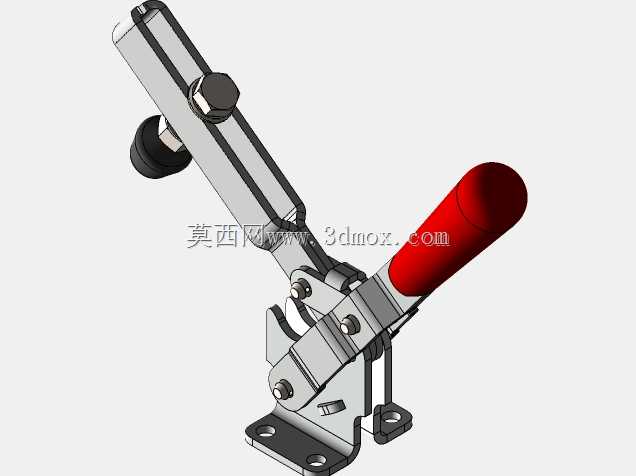

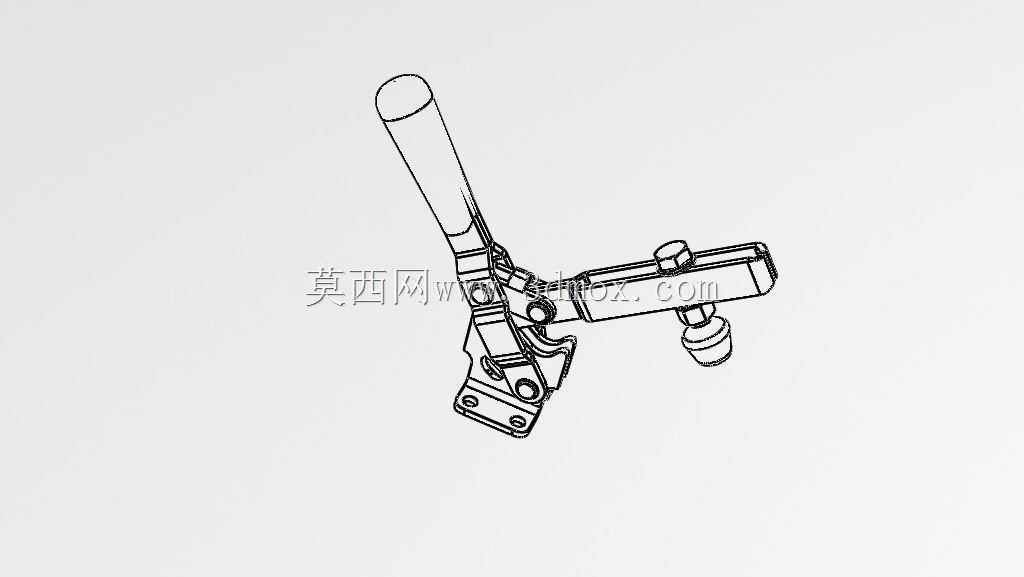

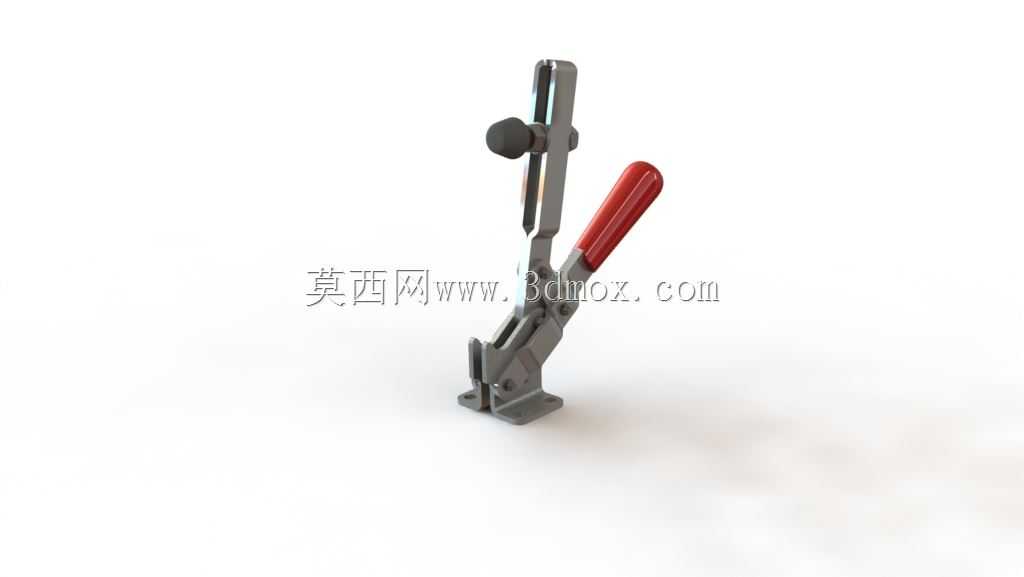

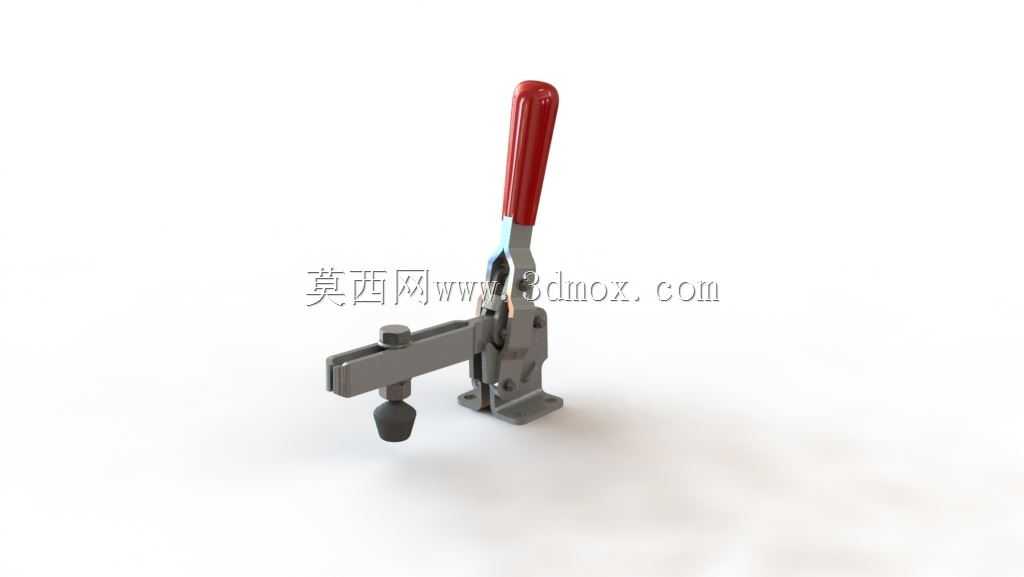

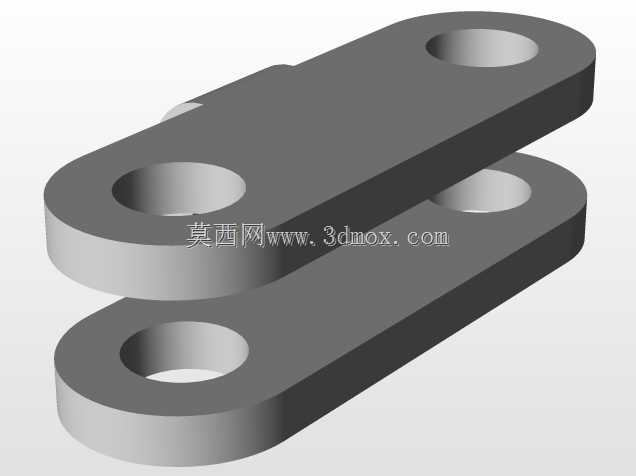

这款手动拨动压紧夹是工装夹具领域应用极为广泛的快速压紧元件，在机械加工工位、焊接工装台、装配流水线、电子元器件治具、木工加工定位、板材裁切固定等场景中承担核心的工件压紧定位作用，能够在频繁拆装工件的作业环节中大幅降低装夹耗时，相比传统螺栓压紧、压板锁紧的操作方式，单次压紧与松脱的操作时长可缩短九成以上，有效提升批量作业的生产效率。从功能特性来看，该夹钳采用肘节过死点锁紧的机械结构原理，当操作人员扳动红色手柄完成压合动作后，连杆机构会越过力学死点位置，形成稳定的机械自锁状态，即便作业过程中承受持续的振动载荷、工件反顶冲击力，夹钳也不会出现意外松脱的情况，能够持续提供稳定可靠的压紧力，保障加工或装配过程中工件的位置精度，避免因工件移位产生的加工误差、装配错位问题。在产品设计思路上，这款夹钳充分考量了手动操作的人机工程学需求，操作手柄采用曲面贴合指腹的造型设计，表面做防滑处理，操作人员扳动时受力均匀，长时间重复操作也不易产生手部疲劳；夹头位置预留了可调节的压紧螺杆，能够根据不同厚度的被压紧工件灵活调整压合行程，适配不同装夹高度的使用需求，无需额外加装垫块即可完成多规格工件的装夹固定；底座采用平直安装面设计，预留两个对称的安装固定孔位，可通过螺栓直接固定在工装台面、设备机架或者治具基板上，安装过程简单便捷，无需复杂的调试校准即可投入使用。从外形尺寸与安装边界来看，该夹钳整体为立式安装结构，压合状态下整体高度适配常规工装台的操作空间，不会与加工刀具、焊枪、装配工具等作业部件产生运动干涉；底座安装孔的孔距符合行业通用的快速夹钳安装尺寸标准，可直接替换同规格的老旧夹钳，无需重新在工装台面上打孔调整，降低产线工装的改造成本；夹臂的开合角度经过优化设计，松脱状态下压臂抬升高度足够，能够给工件的取放留出充足的操作空间，不会出现工件拆装时与夹臂发生剐蹭磕碰的问题。夹钳主体受力部件采用高强度金属材质加工而成，表面做防锈耐磨处理，能够适应车间内多油污、多切削液、高湿度的复杂作业环境，长期重复使用也不易出现结构变形、锁紧失效的问题，使用寿命能够满足高频次作业的工装使用需求。
