双耳环铰接式拉杆型液压缸结构设计

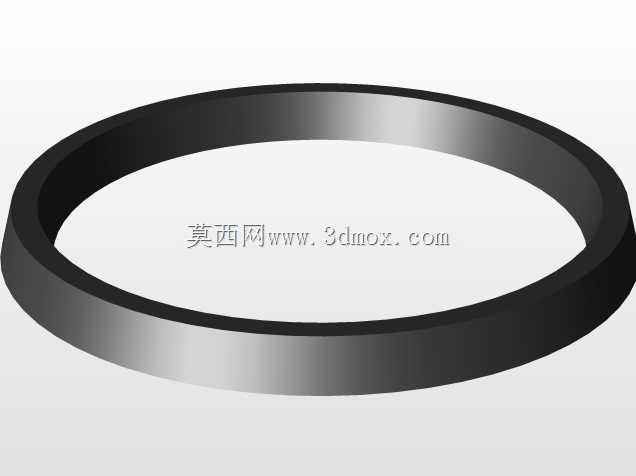

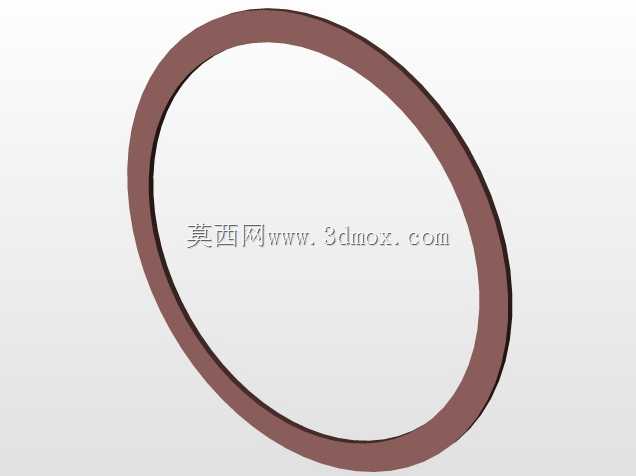

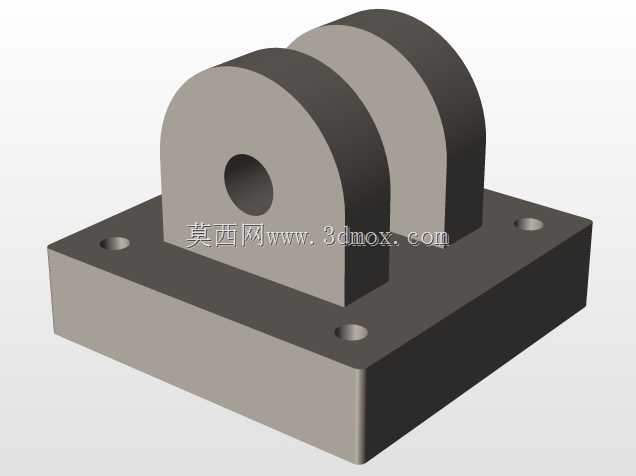

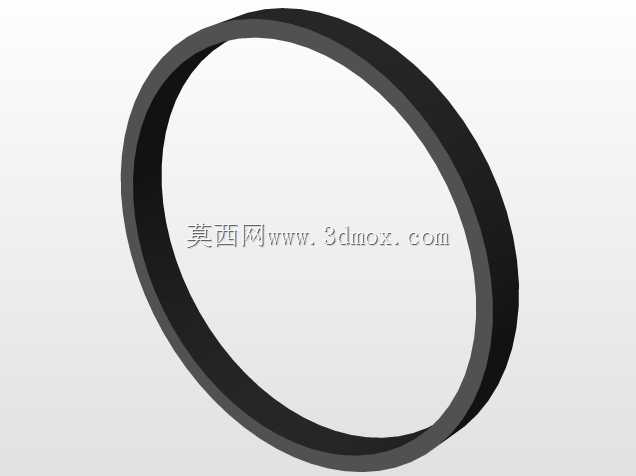

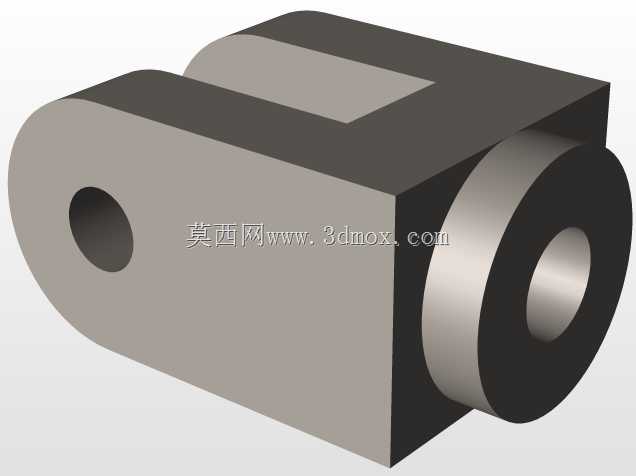

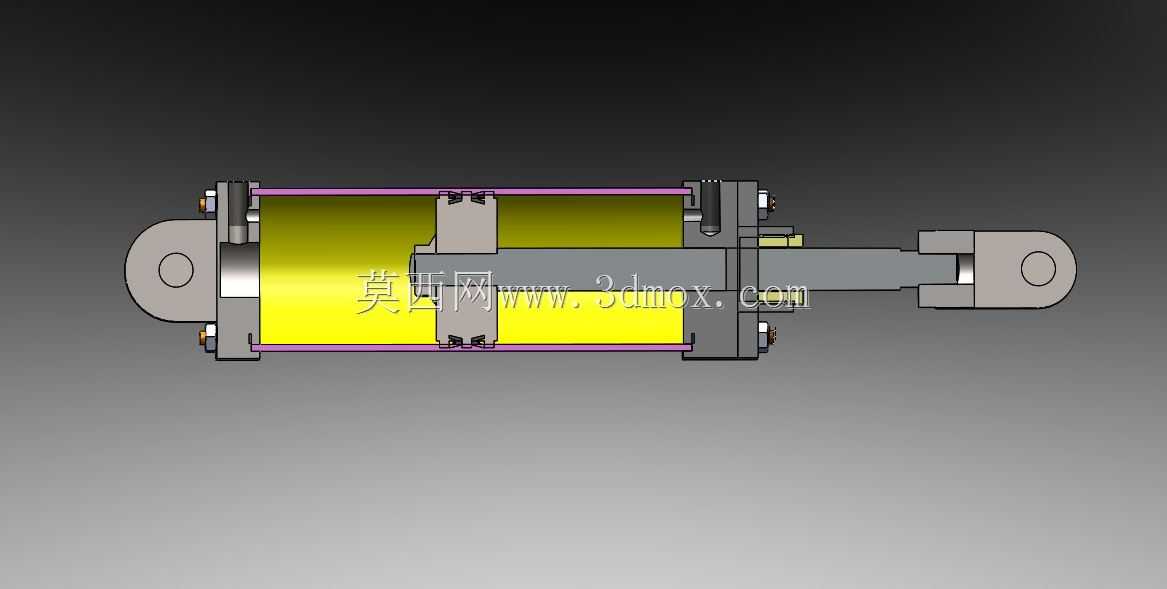

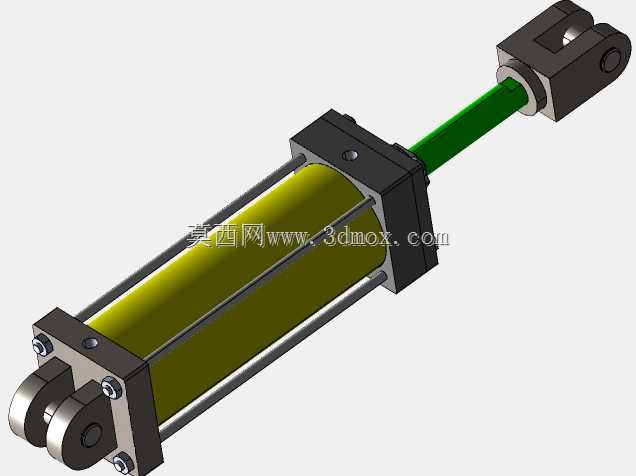

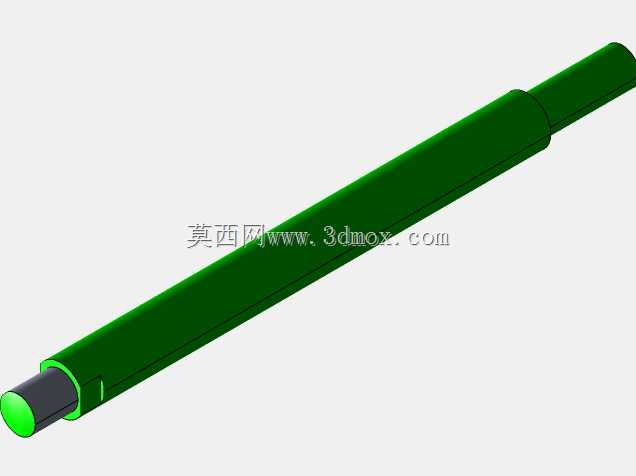

这款双耳环铰接式拉杆液压缸，是液压传动系统中实现直线往复运动的核心执行部件，广泛应用于工程机械举升机构、机床工装夹紧回路、自动化生产线推料工位、冶金设备辊缝调节、建筑机械变幅机构等需要大推力直线动作的场景，能够将液压系统的压力能稳定转换为机械动能，带动负载完成指定行程内的推拉动作。该产品采用经典的四拉杆锁紧缸筒结构，缸筒两端端盖通过四根对称布置的高强度拉杆预紧固定，相比焊接式缸体具备更好的装配维护性，密封件更换、内部零件检修时无需破坏缸体结构，可快速拆解重组，有效降低设备运维成本。缸体两端均采用铰接耳环安装形式，两端耳环内预设销轴安装孔位，安装时可通过配套销轴与设备机架、负载端铰接座连接，能够补偿安装过程中少量的角度偏差，避免缸体承受径向偏载力，大幅延长密封件与缸筒内壁的使用寿命。活塞杆表面做了硬化耐磨处理，搭配多级组合密封结构，包括防尘圈、斯特封、导向环、O型密封圈的组合配置，既可以阻挡外界粉尘、切削液、金属碎屑进入缸体内部污染液压油，也能保证高压腔的密封性能，减少内泄、外泄问题，在16MPa常规工作压力下可稳定输出额定推力，满足多数工业场景的负载驱动需求。设计过程中充分考虑了安装边界的适配性，缸体整体外形为规则圆柱加方形端盖结构，径向尺寸紧凑，不会占用过多设备安装空间，两端耳环的销轴孔同轴度经过严格校核，保证活塞杆伸缩过程中始终沿缸体轴线运动，避免偏磨导致的活塞杆拉伤、密封件过早损坏问题。缸体侧面预留了标准油口接口位置，可根据实际管路布置需求选择侧接或者端接油口，适配不同设备的油路走向，无需额外改造缸体结构。活塞杆伸出端的耳环连接尺寸与缸尾耳环尺寸保持一致，可适配通用标准的铰接销轴配件，降低现场安装的配件采购成本。在实际使用中，该款液压缸可通过调节液压系统的流量控制活塞杆伸缩速度，通过溢流阀设定工作压力调整输出推力大小，能够适配不同负载重量、不同动作节拍的工况需求，无论是频繁往复动作的自动化生产线工位，还是低速重载的工程机械举升场景，都能保持稳定的工作状态，不会因为负载波动出现爬行、抖动等问题，有效保障配套设备的运行稳定性。
