轴用挡圈作为机械传动与装配场景中极为常用的轴向限位零件,广泛应用在各类需要对轴上零部件进行轴向定位的工业场景中,小到普通民用机电设备的转轴装配,大到重型工程机械的传动组定位、机床主轴组件的限位、汽车变速箱内齿轮与轴承的轴向固定,都能见到这类零件的身影。它的核心作用是卡在轴体预设的环形卡槽内,阻挡轴上套装的轴承、齿轮、套筒等零件发生轴向窜动,避免传动部件因位移出现啮合偏差、磨损加剧甚至脱落的故障,是保障旋转轴系运行稳定性的基础小零件,却直接决定了整套传动结构的装配可靠性与运行寿命。

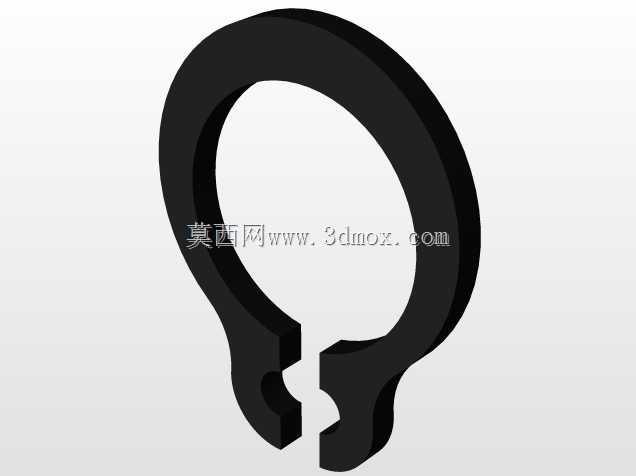

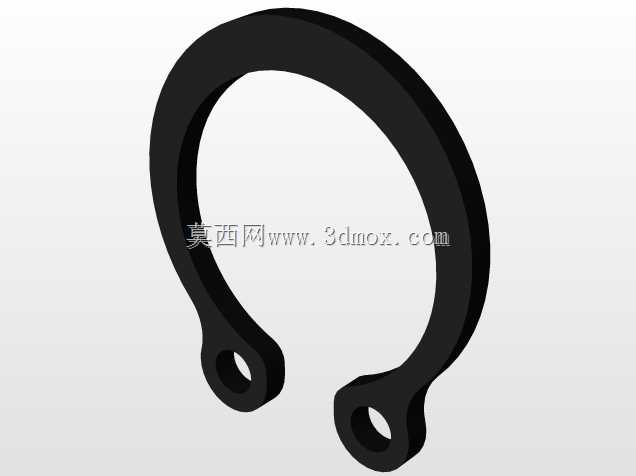

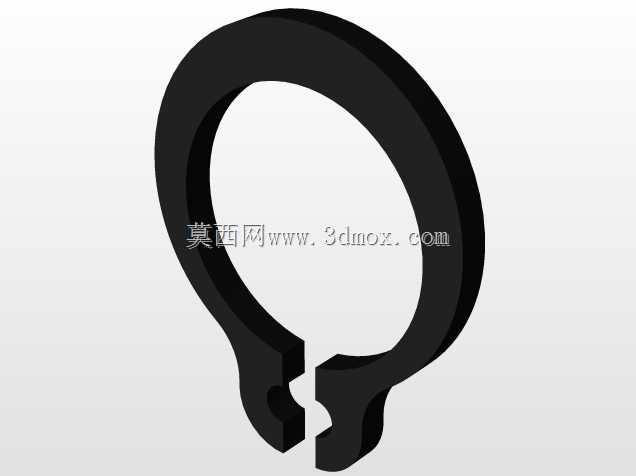

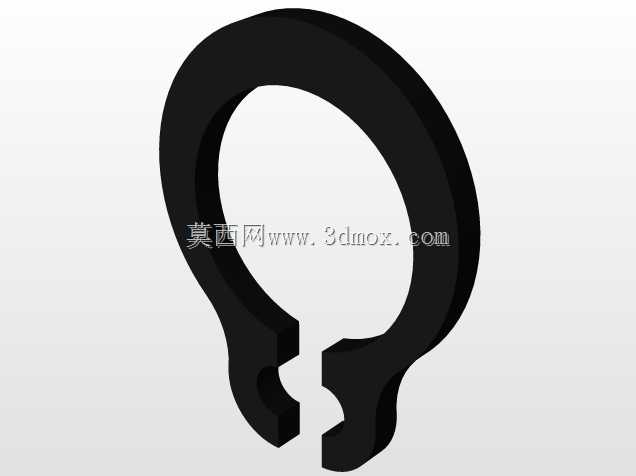

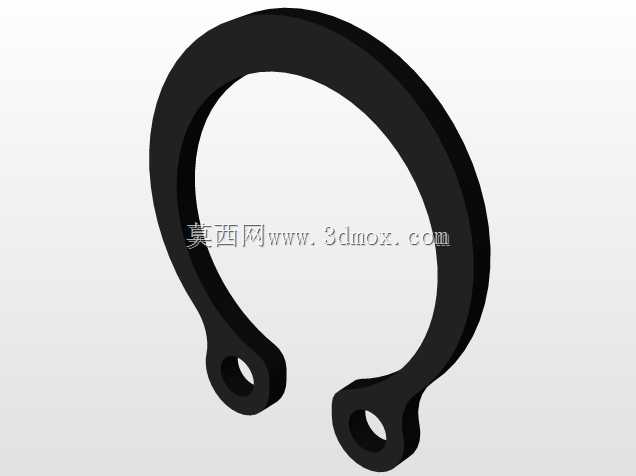

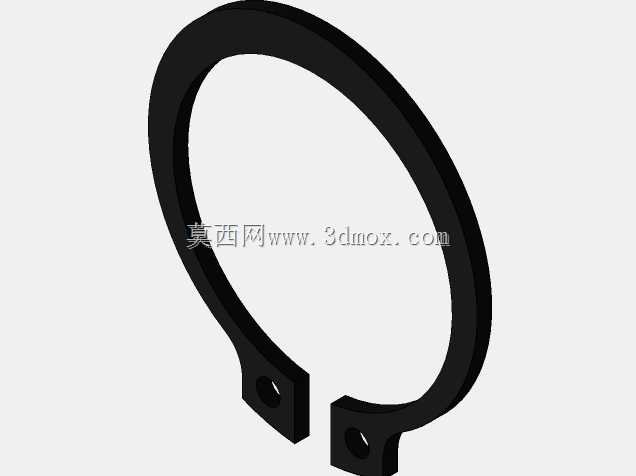

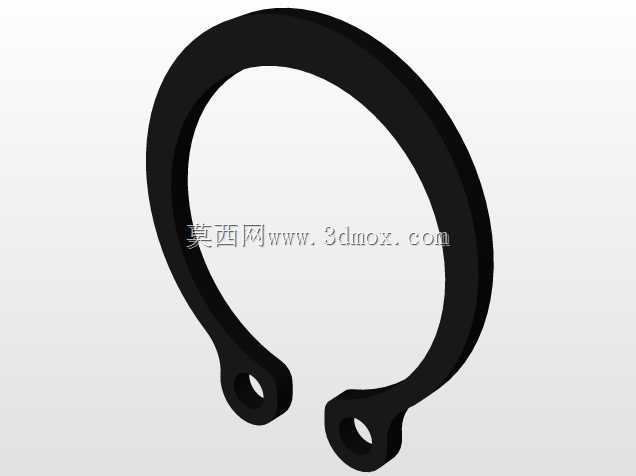

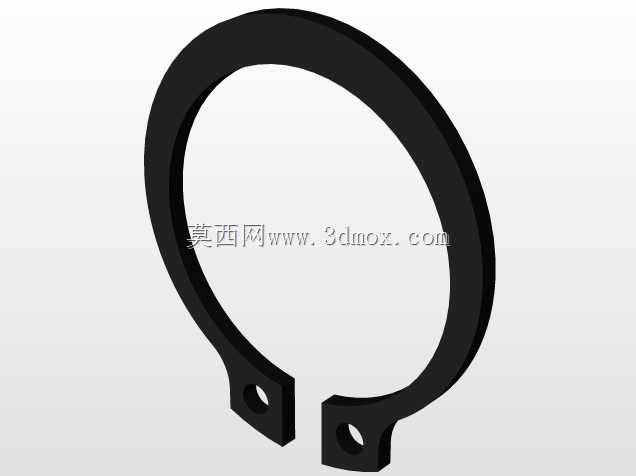

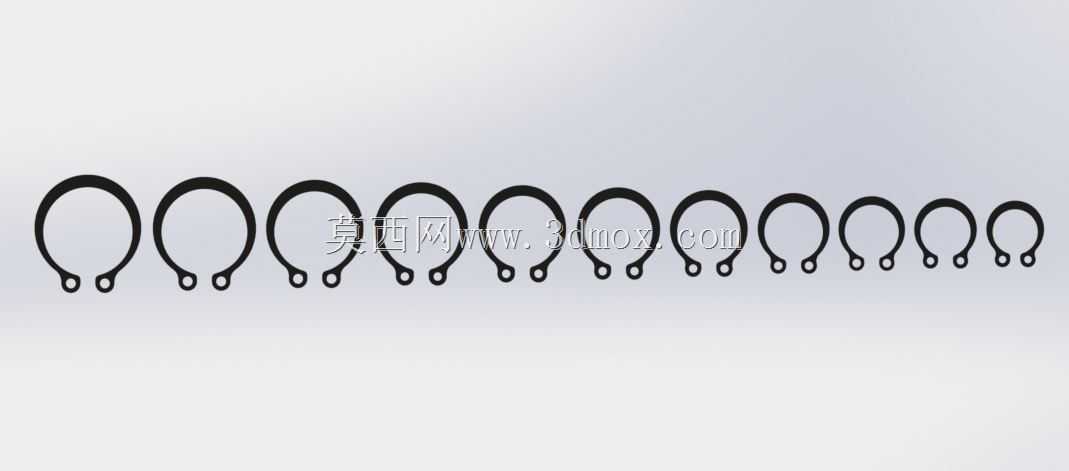

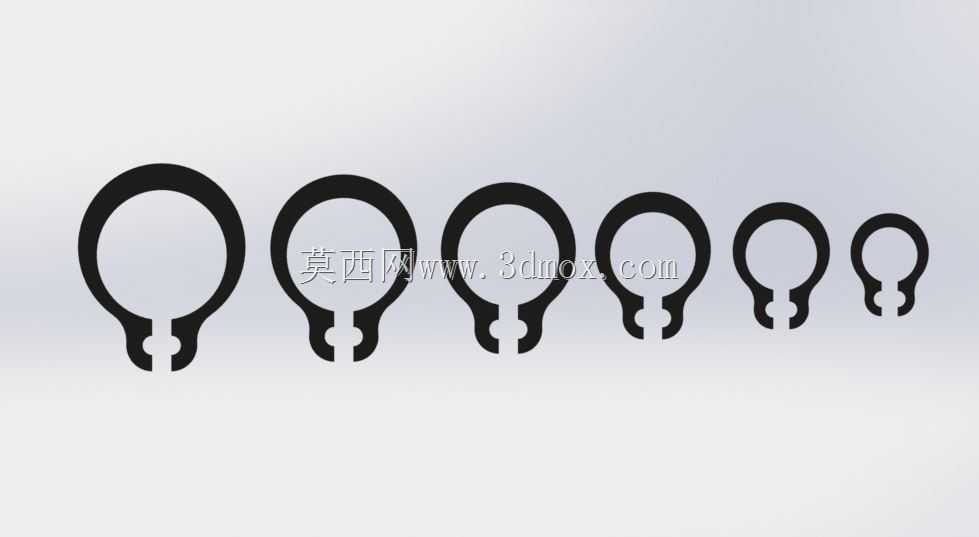

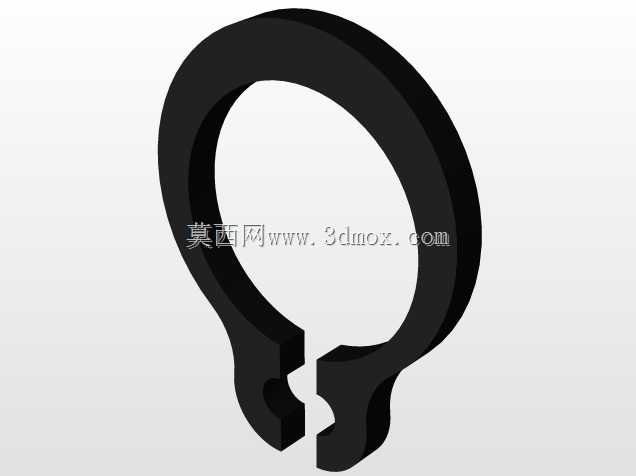

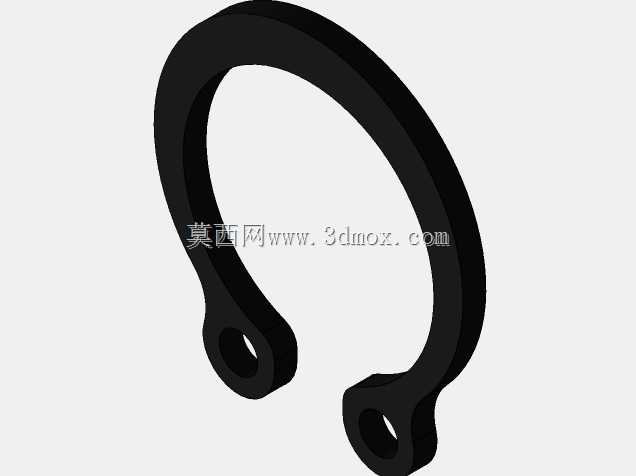

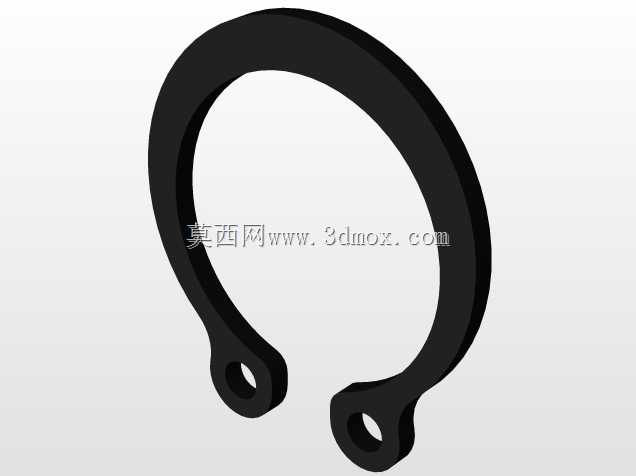

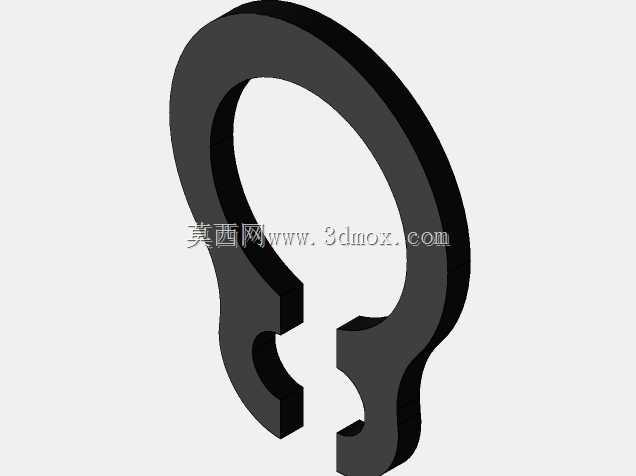

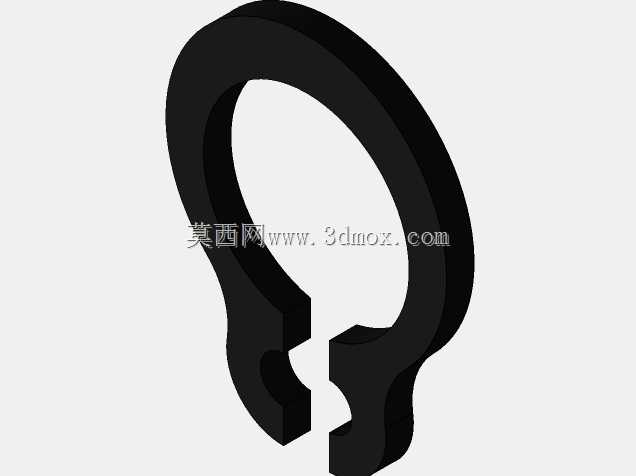

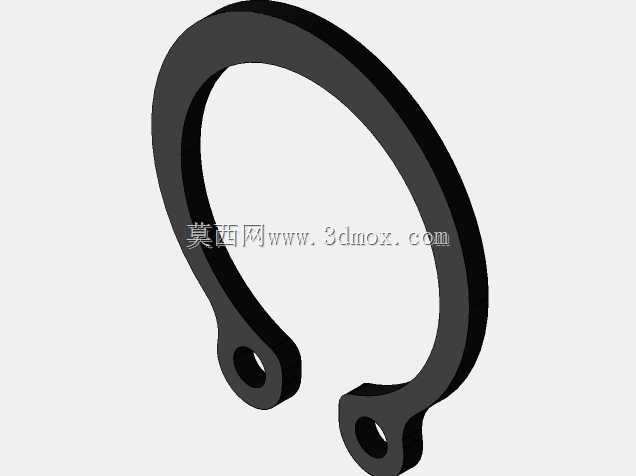

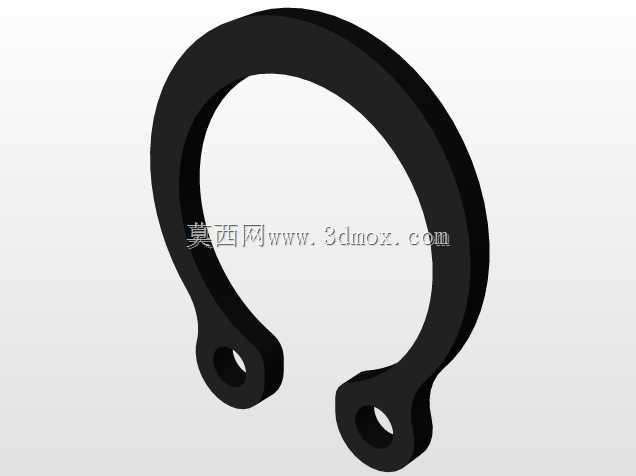

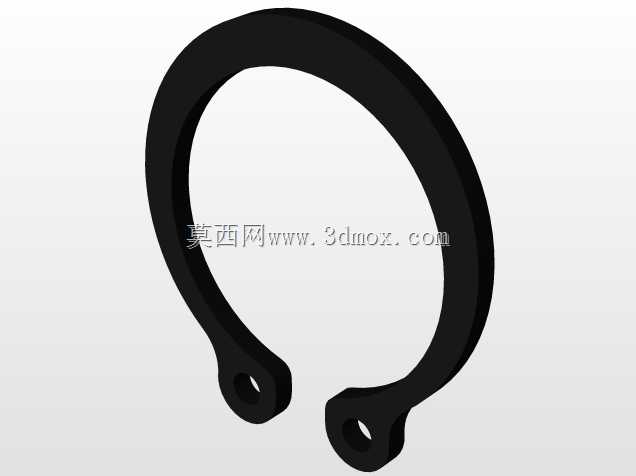

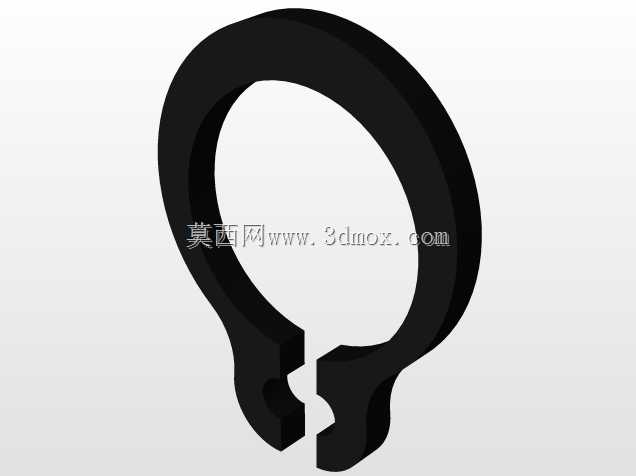

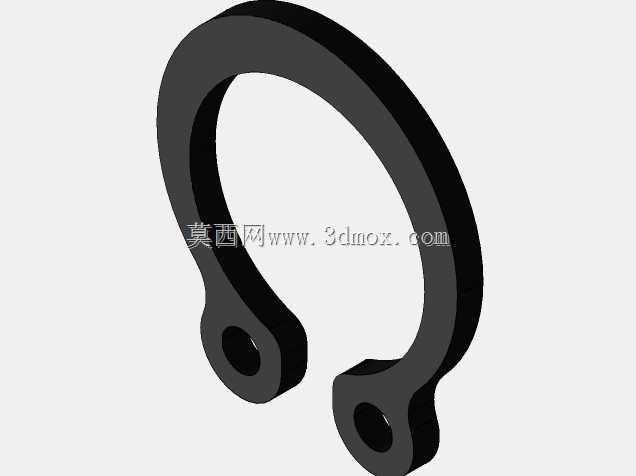

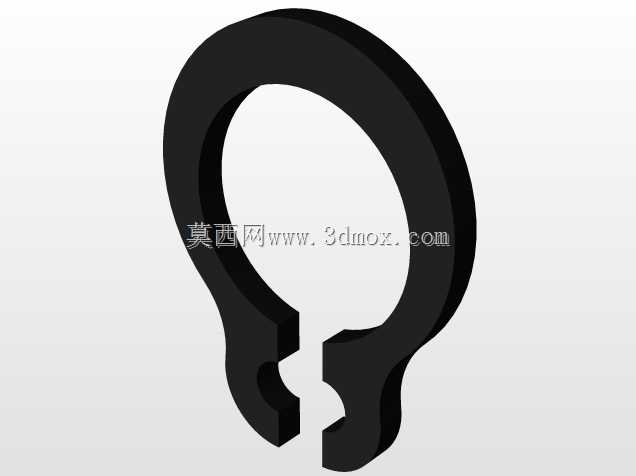

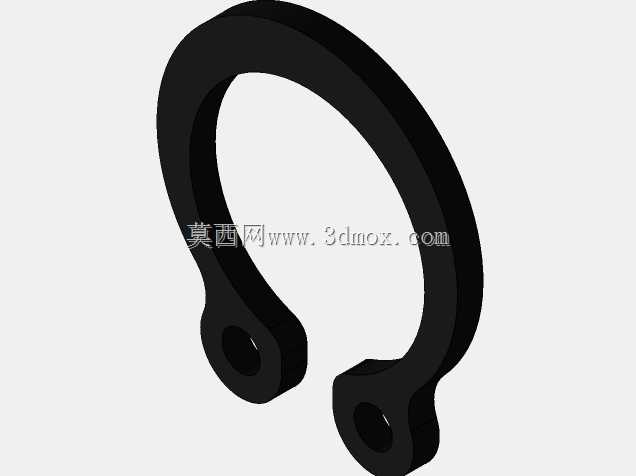

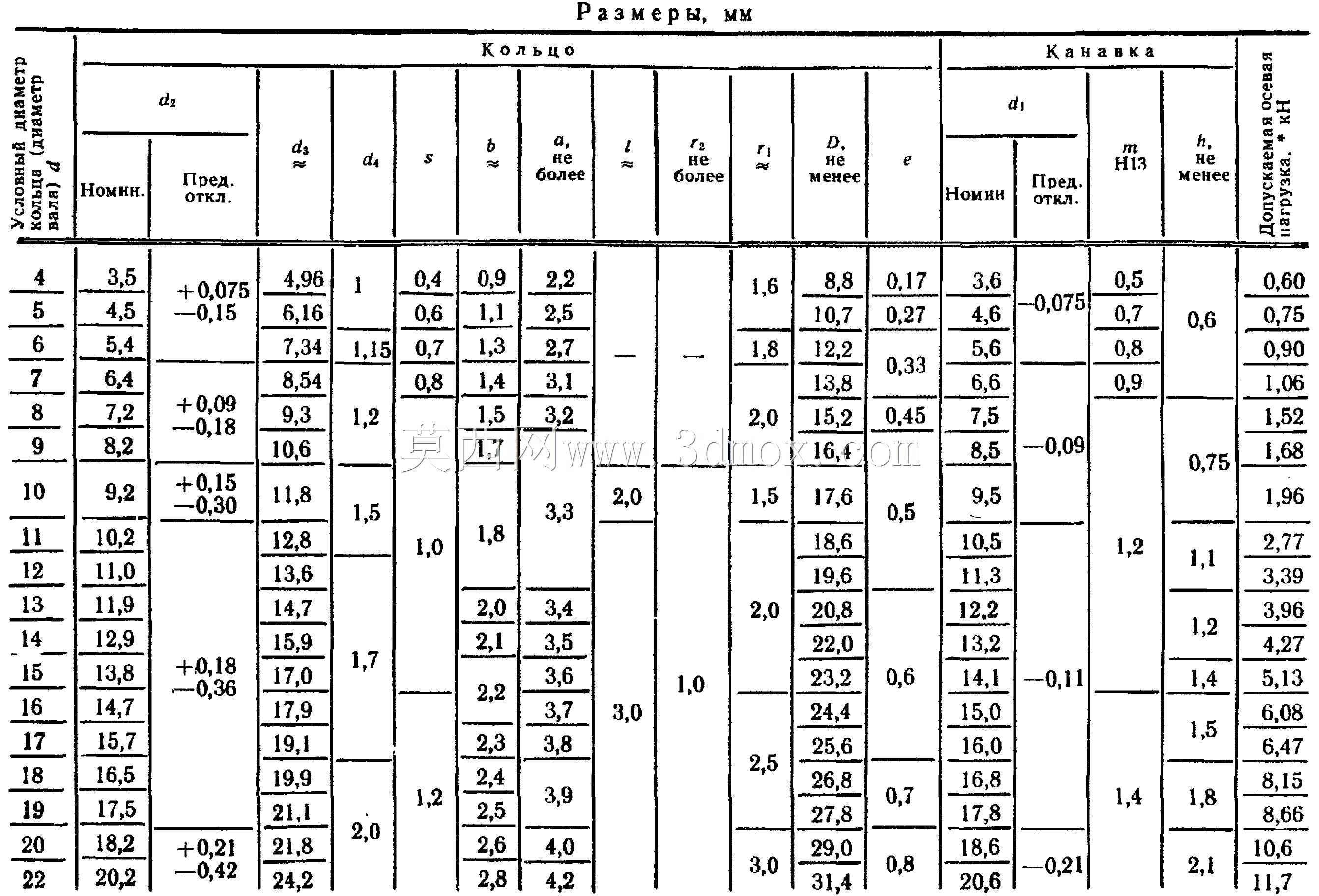

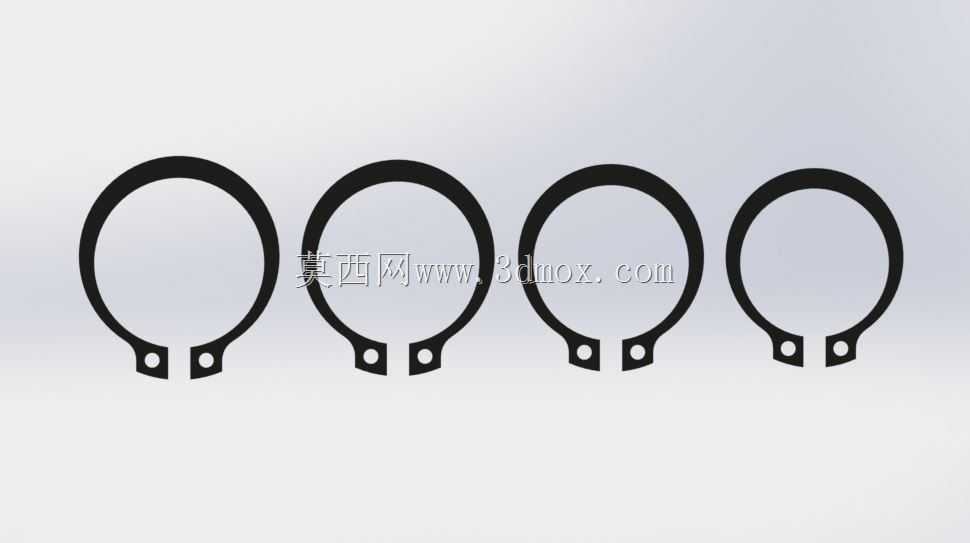

本次设计的d4-25规格轴用挡圈,严格遵循DIN 471与ГОСТ 13942双标准的尺寸规范,覆盖了从4mm到25mm的常用轴径适配范围,能够满足不同粗细转轴的限位需求。设计过程中充分考量了挡圈的实际安装与受力特性:整体采用开口式C形弹性结构,两个端部设置有专用的拆装小孔,方便使用卡簧钳进行撑开安装与拆卸操作,无需复杂工装即可完成快速装配,大幅提升现场装配与后期维护的效率。挡圈的截面厚度、开口扩张量都经过严谨的力学核算,既保证安装时能够顺利撑开卡入轴槽,又能在卡入后依靠自身弹性恢复力紧密贴合卡槽侧壁,提供足够的轴向承托力,承受轴上部件运行时产生的轴向推力,不会轻易出现脱出、变形的问题。

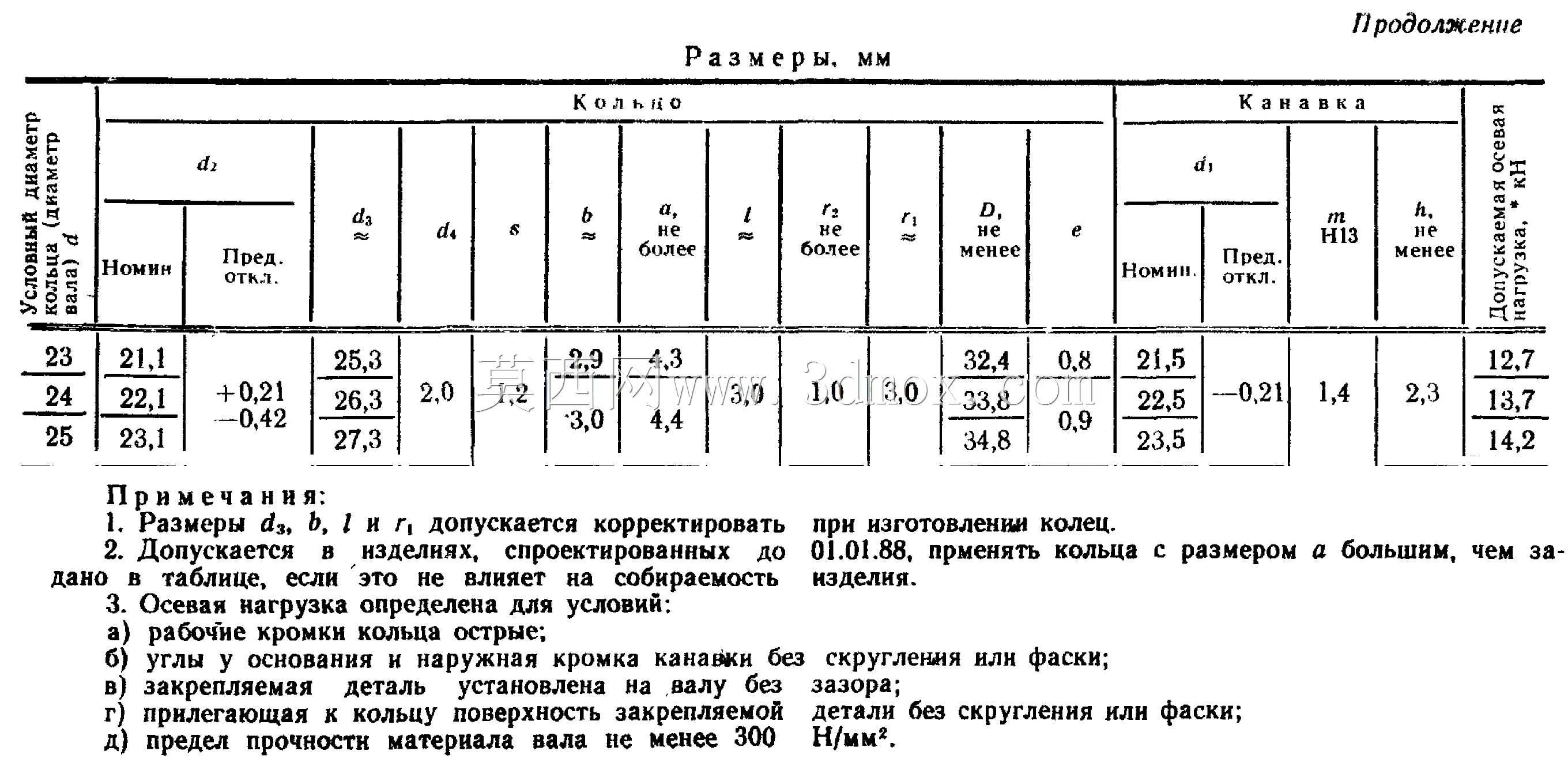

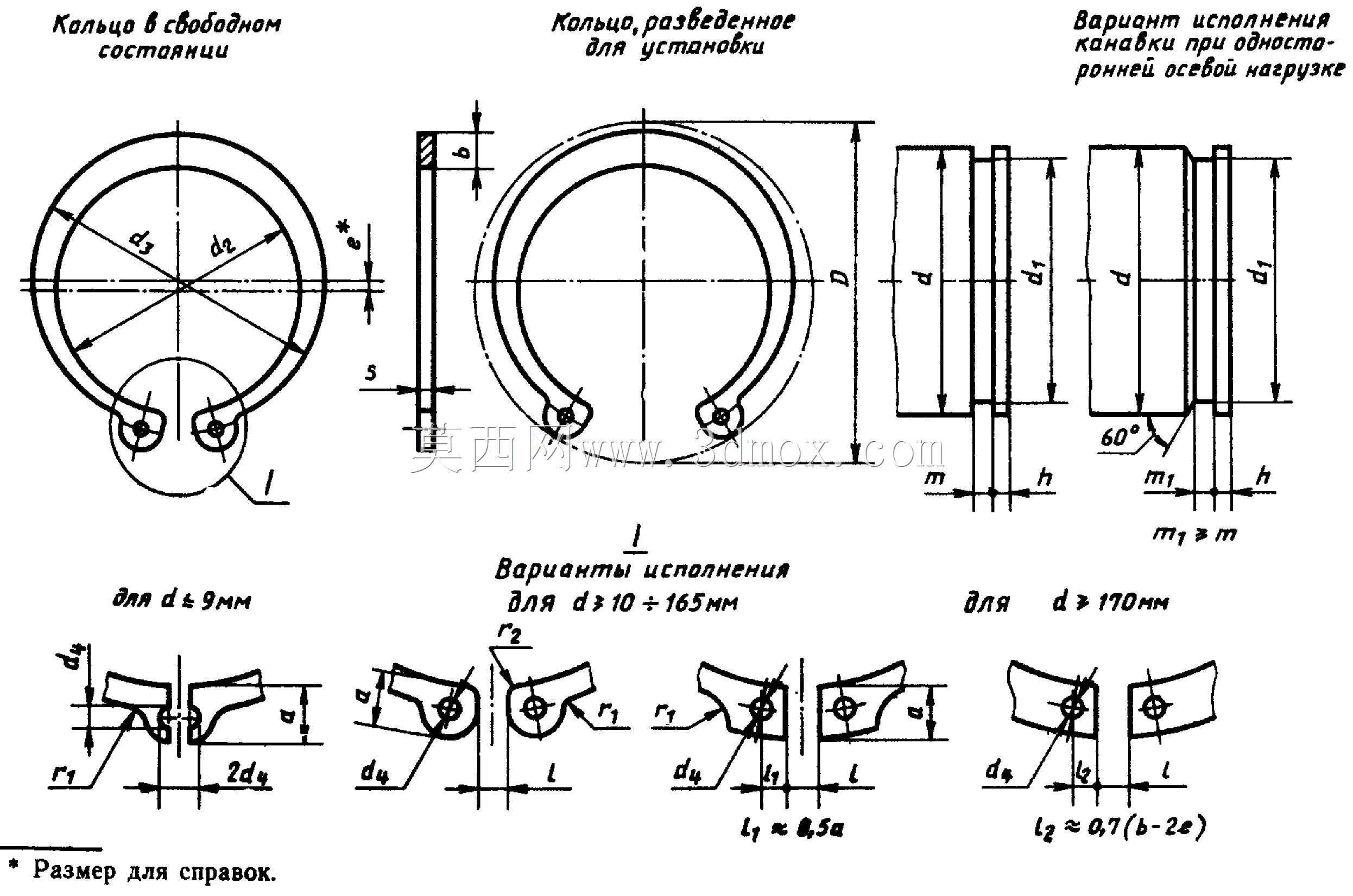

在外形尺寸与安装边界的设计上,每一个规格的挡圈都对应匹配轴径的卡槽深度、卡槽宽度做了精准适配:挡圈的自由状态外径略大于轴上待限位部件的内孔边缘直径,卡入卡槽后,外露的环形边缘刚好能够抵住待限位部件的端面,实现可靠的轴向阻挡;挡圈的内径在自由状态下略小于卡槽底径,安装撑开后能够紧密贴合卡槽底部,不会在轴转动时出现径向晃动。同时挡圈的边缘做了平滑的圆角处理,避免安装与运行过程中刮伤轴体表面或者配套零件的端面,也减少应力集中导致的挡圈断裂风险。不同规格的尺寸梯度设置合理,覆盖了小型精密仪器到中型工业设备的常用轴径区间,能够适配绝大多数常规轴系的限位需求,不需要额外定制特殊规格即可完成选型装配。
- 全部评论(0)
- 模板大小: 52.17 MB
- 售价:5金币
- 下载次数: 1016
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STEP / IGES,SOLIDWORKS,STEP / IGES,STEP / IGES,SOLIDWORKS,STEP / IGES,STEP / IGES,SOLIDWORKS,STEP / IGES,STEP / IGES,STEP / IGES,SOLIDWORKS,Rendering,STEP / IGES,STEP / IGES,STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类: 通用五金配件
