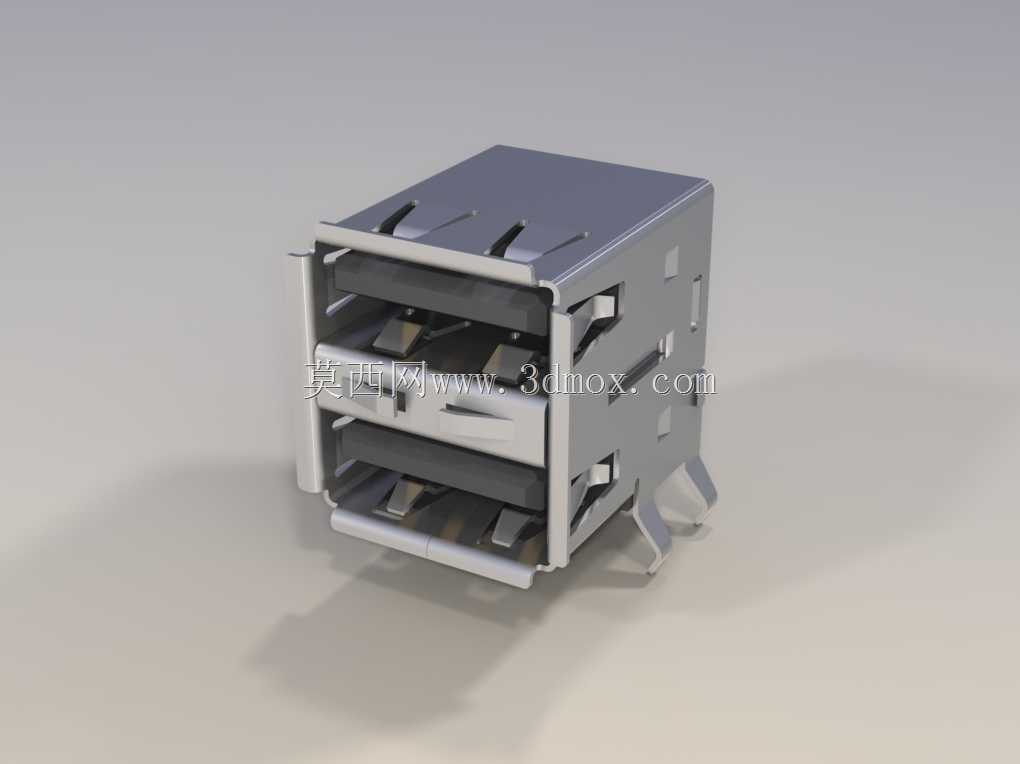

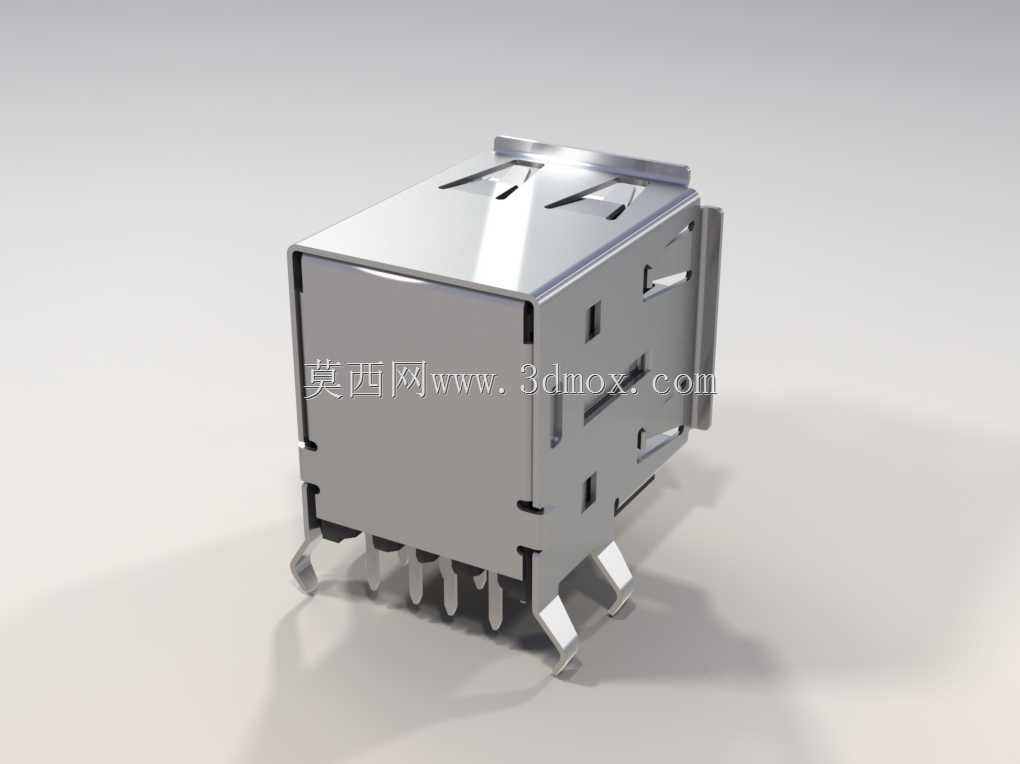

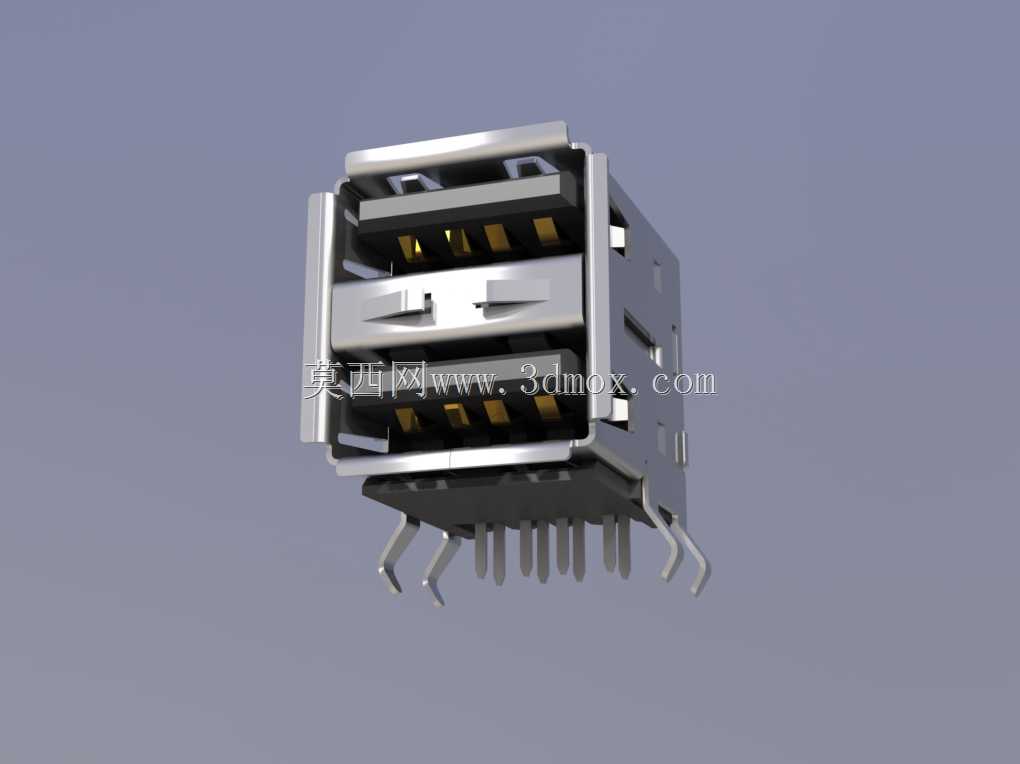

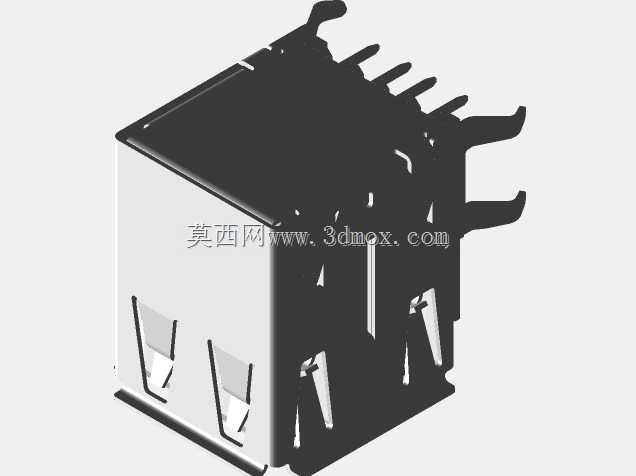

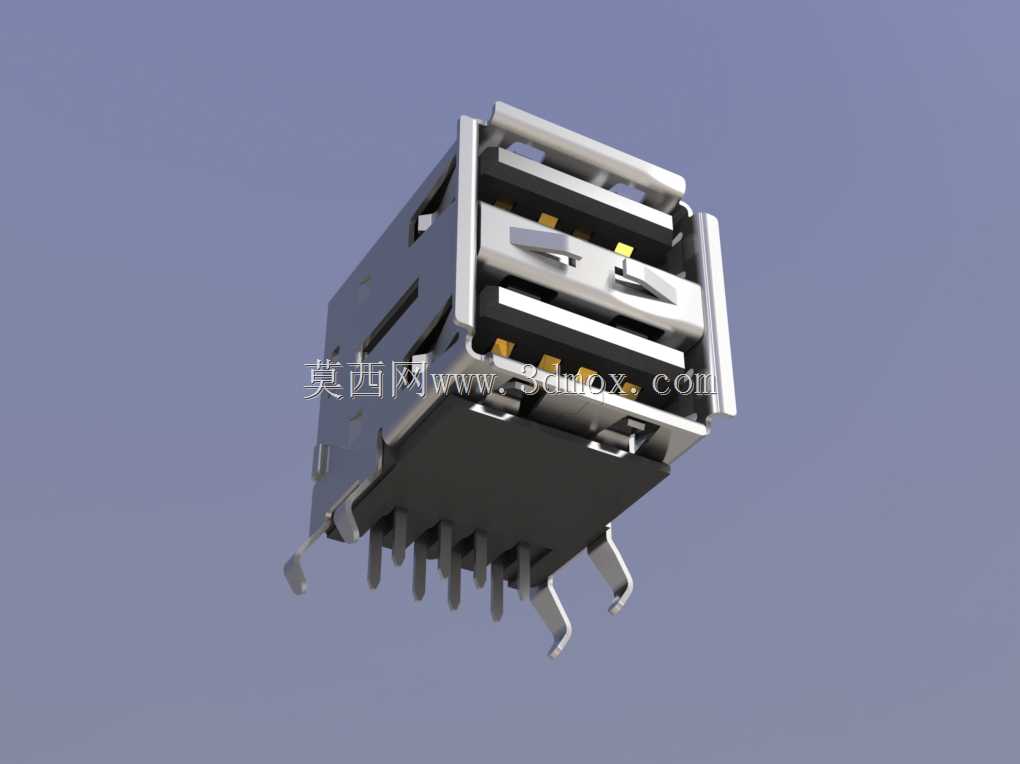

双层堆叠式USB2.0A型板端连接插座

这款双层堆叠式USB2.0A型板端插座，是消费电子、工业控制设备、通讯终端产品中应用极为广泛的板载互连部件，主要承担设备主板与外部USB外设之间的信号传输与电力供给连接功能，常见于台式机主板扩展接口、工业工控机前置面板、嵌入式设备外接端口、网络路由器及交换机扩展接口、车载影音设备外接端口等场景，能够在有限的板卡空间内提供两路独立的USB2.0A型接口通道，满足多外设同时接入的使用需求。从功能特性来看，该插座完全遵循USB2.0传输协议规范，支持最高480Mbps的高速数据传输速率，同时可承载标准USB2.0端口的5V直流供电输出，双层接口之间做了独立的信号屏蔽隔离设计，能够避免两路接口同时工作时产生的信号串扰问题，保障数据传输的稳定性；插座内部的接触弹片采用高弹性铜合金材质冲压成型，表面做镀金抗氧化处理，可承受上千次的插拔循环而不出现接触不良、阻抗超标的问题，外部屏蔽壳采用镀锡钢板一体冲压弯折成型，具备优秀的电磁屏蔽效果，能够阻隔外部电磁干扰对内部信号传输的影响，同时提升整体结构的机械强度。在设计思路上，这款插座采用双层垂直堆叠的结构布局，相较于两个独立单层A型插座并排布置的方案，能够节省近40%的PCB板横向占用空间，非常适合对板卡面积有严格限制的紧凑型设备使用；设计过程中充分考虑了波峰焊与回流焊两种主流SMT焊接工艺的适配性，插脚的排布与长度做了针对性优化，焊接时能够保证焊锡浸润均匀，避免出现虚焊、连焊的问题；插座的插拔导向结构做了圆角过渡处理，公头插入时能够自动导正位置，避免插歪导致内部弹片变形损坏，同时插拔力度控制在行业标准范围内，既保证插入后连接稳固不易松脱，又不会出现插拔过于生涩的使用体验。在外形尺寸与安装边界方面，该插座整体为方正金属壳体结构，横向宽度与标准单层USB A型插座保持一致，纵向高度为双层堆叠后的对应尺寸，深度方向的尺寸适配常规板端安装的空间要求，底部的固定插脚与信号引脚按照标准焊盘间距排布，在PCB设计时只需按照规格书预留对应尺寸的安装空位与焊盘即可，插座安装到位后，前端接口面与设备外壳的开口对齐，外壳上的固定弹片能够与设备壳体卡接固定，避免插拔时插座出现松动移位，插座背部的引脚长度控制在合理范围，不会与板卡背面的其他元器件产生干涉，适配不同厚度的PCB板安装使用。
