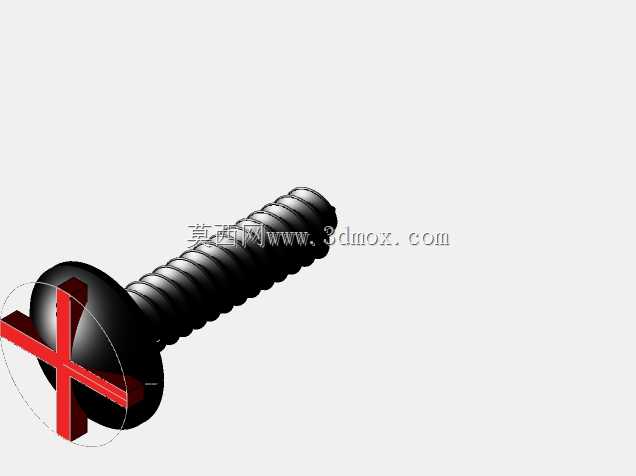

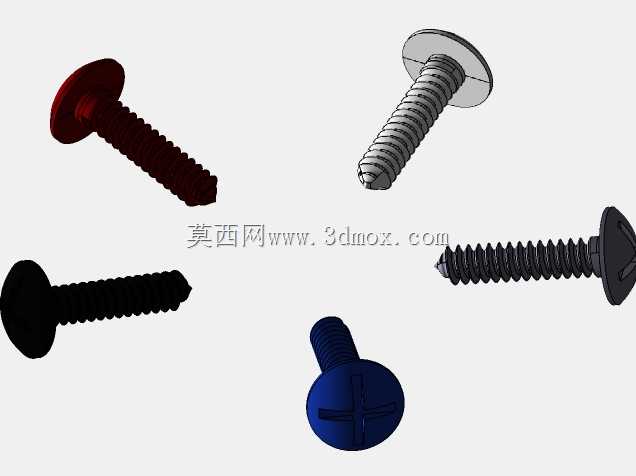

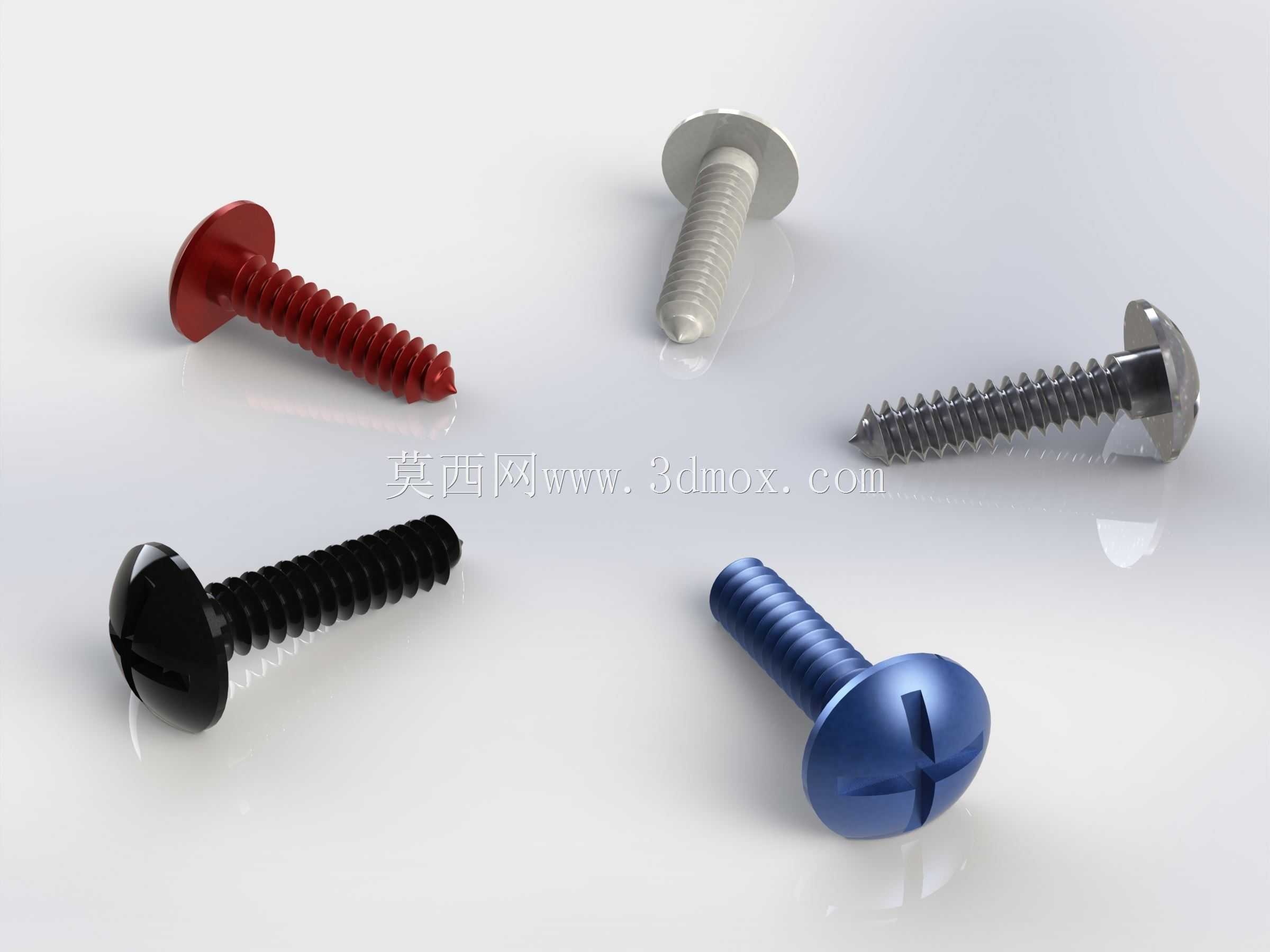

多色盘头十字M4紧固螺钉设计

这款盘头螺钉是机械装配、电子设备组装、五金构件连接场景中极为常用的紧固类零件，核心作用是通过螺纹副的咬合作用，实现两个或多个带预制安装孔构件的刚性连接，在消费电子外壳组装、小型机电设备内部构件固定、家具五金连接、仪器仪表内部结构锁紧等场景中都有广泛应用，能够在不破坏被连接件表层结构的前提下，提供稳定可靠的轴向压紧力，避免构件在设备运行过程中出现松脱、移位、异响等问题。从设计思路来看，这款M4规格的盘头螺钉采用大直径圆弧盘头结构，相较于沉头螺钉，盘头结构不需要在被连接件表面加工沉头孔，能够直接贴合在构件安装面，对安装面的加工精度要求更低，同时更大的头部承压面积可以有效分散螺钉锁紧时对被连接件表面的压强，避免质地偏软的塑料、薄金属板、亚克力等材质的安装面被压溃变形；头部采用十字槽驱动结构，适配市面通用的十字型螺丝刀批头，装配时的对中性更好，能够有效降低拧入过程中批头滑脱的概率，减少对螺钉头部和安装面的划伤，同时十字槽的受力分布更均匀，能够承受更大的锁紧扭矩，降低装配过程中槽口拧花失效的风险。螺钉的螺纹部分采用标准三角自攻螺纹设计，牙型角度经过优化，既可以在预制的螺纹孔中实现稳定咬合，也可直接在部分塑性材质的预制光孔中完成自攻锁紧，不需要额外配套螺母，能够有效减少装配环节的零件数量，提升组装效率。从安装边界来看，这款M4盘头螺钉的公称直径为4mm，适配的安装过孔直径建议设置为4.2-4.5mm，盘头的外径大于螺纹公称直径，安装时需要预留足够的头部容纳空间，避免头部与周边构件产生干涉；螺钉的杆部长度可根据不同的连接厚度选择对应规格，拧入深度需要根据被连接件的材质调整，针对金属材质的螺纹孔，拧入深度建议不小于1.5倍螺纹公称直径，针对塑料等软质材质，拧入深度建议不小于2倍螺纹公称直径，以此保证足够的连接强度，避免螺纹滑牙导致连接失效。螺钉的表面可根据使用场景的需求做不同的表面处理，不同颜色的外观既可以满足设备内部的零件区分需求，也可适配外露安装场景的外观配色要求，部分表面处理层还能提升螺钉的防锈、防腐蚀能力，适配潮湿、有轻度腐蚀介质的使用环境。在实际装配过程中，需要根据被连接件的材质选择合适的锁紧扭矩，扭矩过大容易导致螺纹滑牙、螺钉断裂或者被连接件压损，扭矩过小则无法提供足够的压紧力，容易在设备振动过程中出现松脱，这款螺钉的结构设计也预留了适配防松垫圈、螺纹胶的安装空间，可在振动较强的使用场景中搭配防松结构使用，进一步提升连接的可靠性。
