MicroB接口转接板结构设计方案

项目分类:3D模型 发布时间:2021-05-20 ID:178209
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案
  • MicroB接口转接板结构设计方案

这款MicroB接口转接板是面向电子原型开发、小型设备改装、嵌入式系统调试场景设计的接口转接构件,核心作用是将贴片式MicroB母座的引脚转化为标准间距的直插式接线点位,解决贴片接口难以手工飞线、快速接线的痛点,在开源硬件开发、小型消费电子维修改装、学生电子竞赛作品制作、工业小型传感模块供电与通讯接线场景中有着极高的使用频率。

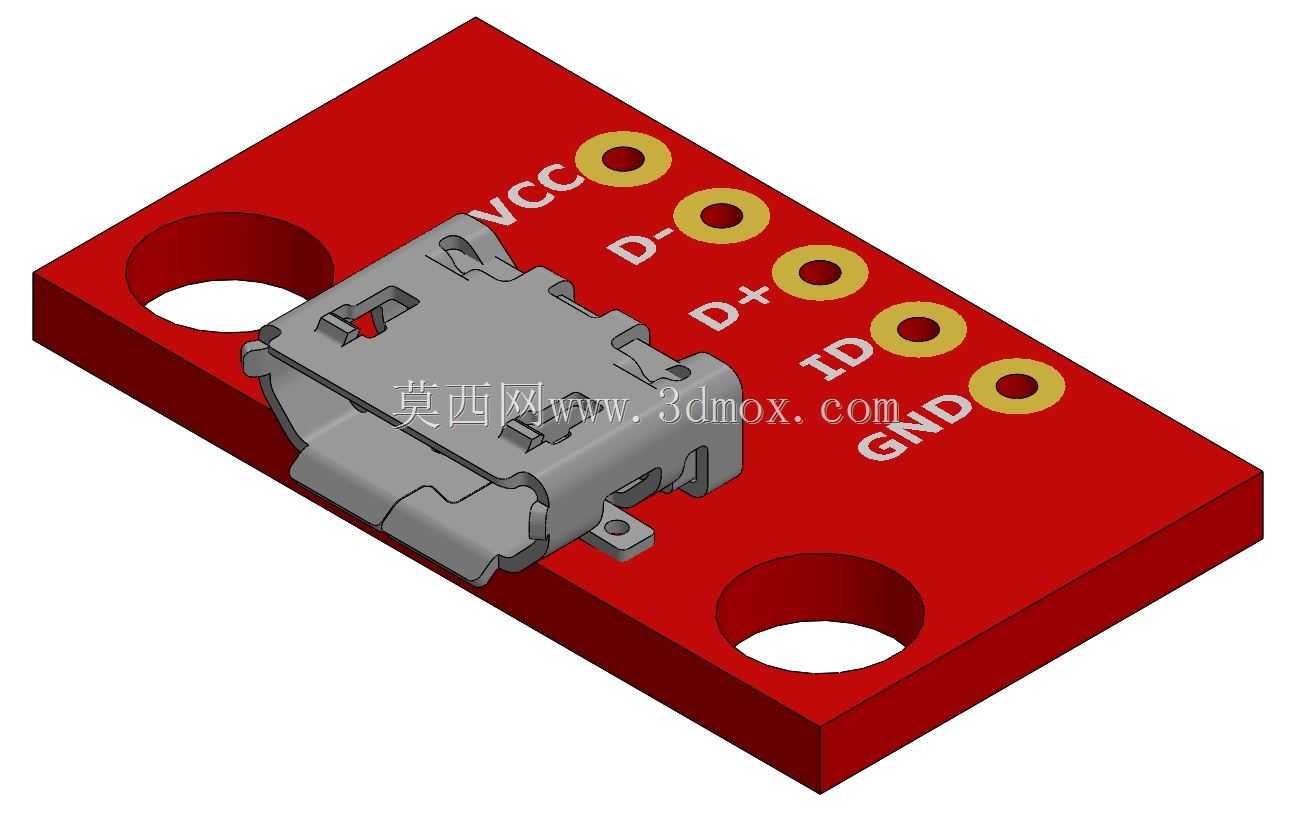

产品功能设计上,完整保留MicroB接口的五路引脚定义,分别对应电源正极、差分数据负端、差分数据正端、识别引脚、电源地五个信号通路,每个接线点位都采用环形焊盘设计,既可以插入2.54mm间距的排针实现与面包板、杜邦线的快速对接,也可以直接焊接导线完成固定接线,焊盘周围做了加宽铜箔处理,能够承受反复焊接的热冲击,避免焊盘脱落问题。板体上的接口采用下沉式定位设计,MicroB母座的金属外壳与板体贴合紧密,插拔接口时不会出现母座松动、移位的问题,能够承受至少千次以上的反复插拔使用。

设计思路上优先考虑手工使用的便利性,板体采用方正的矩形轮廓,两个对角位置设计了标准安装孔,既可以使用M2螺丝将转接板固定在3D打印的设备外壳、亚克力安装支架上,也可以配合铜柱实现多层电路板的堆叠固定,安装孔做了沉台处理,螺丝拧紧后不会突出板体表面,避免与周边元件产生干涉。板体表面的引脚标识采用大尺寸丝印设计,即使在光线不佳的工作台环境下,也能快速识别每个引脚的定义,避免接线错误导致的电源短路、信号接反问题,丝印油墨采用耐磨材质,长期摩擦接触也不会出现标识模糊的情况。

外形尺寸与安装边界方面,板体整体长宽控制在极小的范围内,不会占用过多的设备内部空间,安装孔的中心距经过精准核算,兼容市面上绝大多数小型开源硬件的安装孔位标准,接口伸出板体边缘的尺寸经过严格控制,插入数据线后不会与板边产生磕碰,接线焊盘的间距留足了操作空间,即使是手工焊接经验不足的使用者,也能快速完成接线操作,不会出现相邻焊盘连锡短路的问题。板体边缘做了圆角处理,没有尖锐的毛刺,拿取使用时不会划伤手部,整体厚度适配常规排针的焊接高度,安装后整体结构紧凑,不会出现突兀的凸起。
