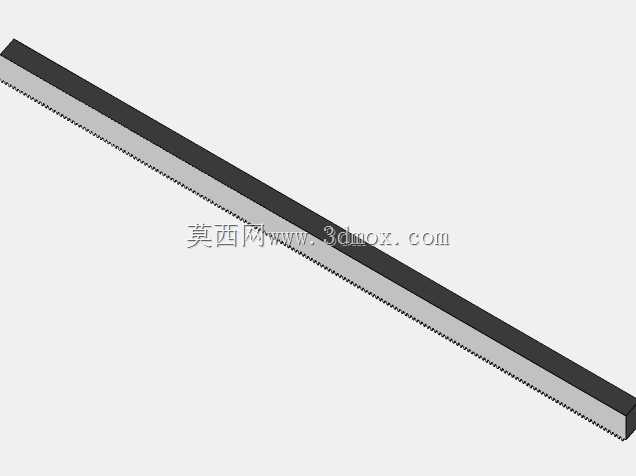

1.5模数斜齿螺旋齿条传动构件

这款螺旋斜齿齿条是机械传动系统中的核心线性传动构件，主要应用在需要将旋转运动与直线运动进行高精度转换的工业场景中，常见于数控加工设备的进给轴传动、自动化生产线的直线位移机构、精密检测设备的移动平台驱动、包装机械的往复推送单元以及木工机械的走刀传动结构中，相比直齿齿条，螺旋齿结构的啮合重合度更高，传动过程中多齿同时参与啮合，能有效降低传动冲击与运行噪音，在中高速往复传动场景下的平稳性优势尤为突出。

该齿条采用右手螺旋齿向设计，模数为1.5，整体外形尺寸为22*25*670mm，安装基准面经过平整化设计，背部的平直安装面可直接贴合设备的安装基座，通过侧面的定位台阶可快速完成装配定位，无需复杂的调校工序即可保证齿条的直线度与平行度要求，适配同模数的斜齿小齿轮组成齿轮齿条传动副，可根据设备的行程需求进行多段拼接安装，满足不同长度行程的传动需求，单根齿条的有效行程覆盖670mm长度范围，安装孔位可根据实际设备的安装需求进行适配加工，不会破坏齿条的齿部强度与传动精度。

在设计过程中，重点优化了齿部的螺旋角参数，让齿面啮合时的接触应力分布更均匀，避免局部应力集中导致的齿面过早磨损，齿顶与齿根的过渡区域采用圆角处理，有效降低传动过程中的应力集中系数，提升齿条的交变载荷承受能力，齿条的基体部分采用等截面矩形结构，在保证整体刚性的前提下控制了构件自重，降低传动过程中的惯性负载，适配伺服驱动系统的高响应传动需求。齿面的加工精度满足中等精度传动场景的使用要求，齿向误差与齿距累积误差控制在合理范围内，可保证传动过程中的位移精度保持在稳定区间，不会出现传动卡顿或间隙过大的问题，在长期往复运行的工况下，齿面的磨损速率更低，可有效延长传动副的整体使用寿命，减少设备的维护频次与配件更换成本。

在实际设备配套中，这类螺旋齿条可替代部分丝杠传动结构，在长行程传动场景下具备更好的刚性与更低的成本优势，不会出现长丝杠高速运转时的挠性变形问题，适合大行程、中高速、中等负载的直线传动场景使用，无论是全新设备的传动系统设计，还是老旧设备的传动部件维修替换，这款齿条都能提供稳定可靠的传动性能，适配不同工况下的直线传动需求，在传动过程中可保持稳定的传动比，不会出现速比波动导致的设备运行抖动问题，保障设备运行的平稳性与加工或输送精度。
