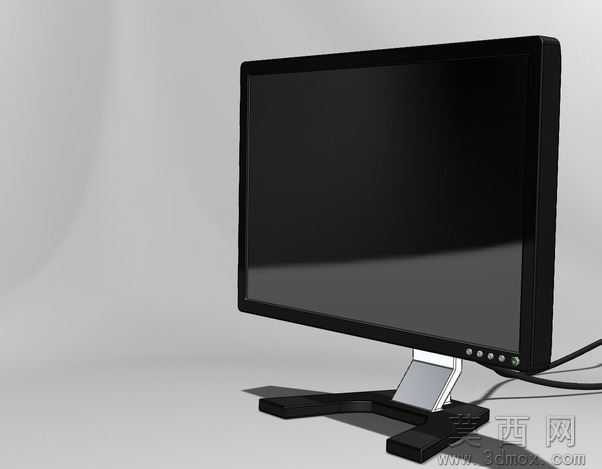

戴尔21寸液晶显示器SolidWorks三维模型

本模型为戴尔21寸液晶显示器的SolidWorks三维设计成果，建模流程遵循从整体到局部的正向设计逻辑，首先依据真实戴尔21寸显示器的实物测绘尺寸搭建整体装配骨架，先完成显示面板外框的基础轮廓草绘，通过拉伸、切除等基础特征构建外框的主体壁厚结构，再依次拆分出前边框、后壳、底座支撑臂、底部固定基座的独立零件文件，逐个完成细节特征建模后，按照实际装配约束关系完成总装配，过程中反复核对各零件的配合公差，确保装配后无结构干涉，还原真实产品的装配逻辑。参数设计阶段严格对标真实产品的尺寸规范，屏幕显示区域对角线尺寸严格对应21寸的行业标准，外框长宽比例、边框宽度、底座支撑高度、俯仰调节角度范围均按照实物参数设定，背部的接口凹槽、底部的功能按键排布位置、支撑臂的转轴活动行程都做了精准的参数化约束，所有特征尺寸均可通过参数表快速调整，适配不同尺寸显示器的改型设计需求。渲染材质环节针对不同部件做了精细化的材质区分，显示屏幕区域采用高反光的深色玻璃材质，模拟关机状态下屏幕的镜面反光效果，前后外框采用哑光黑色硬质塑料材质，调整粗糙度参数还原商用显示器外壳的细腻磨砂质感，底座支撑臂的金属装饰件采用拉丝铝合金材质，添加细微的拉丝纹理贴图与金属反射属性，底部的功能按键采用半透明磨砂塑料材质，连接线部分采用哑光黑色橡胶材质，搭配柔和的影棚环境光完成渲染，还原产品的真实质感。结构原理上完整还原了液晶显示器的支撑调节结构，底座与支撑臂之间采用卡扣加螺丝的固定结构，支撑臂与显示器后壳之间通过转轴结构连接，可实现一定角度的俯仰调节，满足日常使用的视角调整需求，背部的走线槽结构、边框的屏幕固定卡扣结构、按键的按压限位结构都做了完整还原，清晰展现商用液晶显示器的内部支撑与外部固定的结构逻辑。软件兼容方面，模型基于SolidWorks2011版本搭建完成，所有特征均保留完整的建模历史，可直接在SolidWorks2011及以上版本中打开编辑，同时可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、破面等问题，方便不同软件使用场景下的调用修改。研发教学应用层面，该模型可作为数码产品外观结构设计的教学案例，帮助学习者掌握消费电子产品的装配建模方法、材质渲染技巧，也可作为办公场景三维布局、数码产品展示动画的素材使用，同时可为显示器类产品的结构改型、外观创新设计提供基础参考模型，也适用于SolidWorks软件建模操作的实训教学，帮助初学者掌握草绘、特征建模、装配配合、工程图导出等全流程操作技能。
