雷赛DM系列步进驱动器结构设计

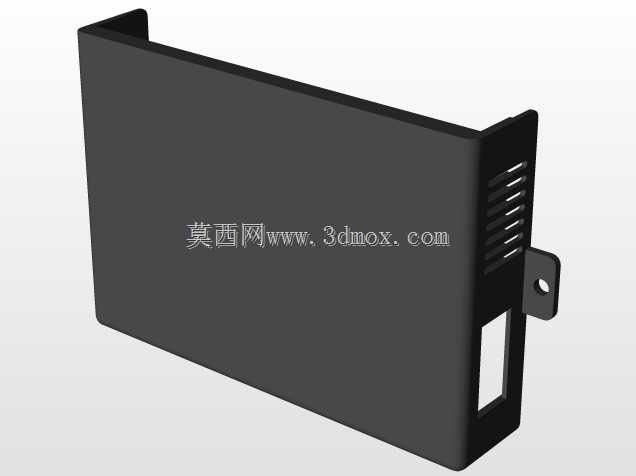

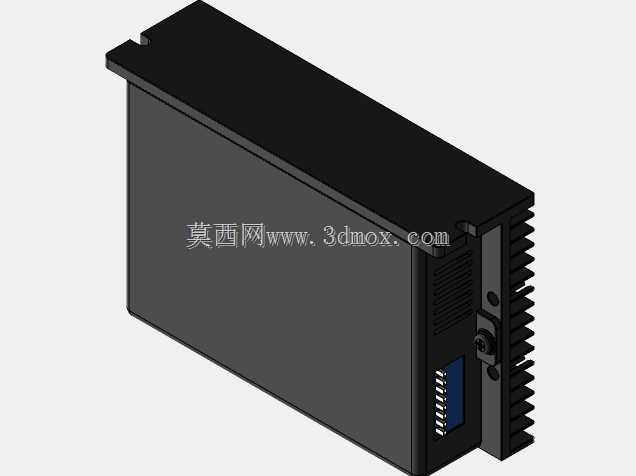

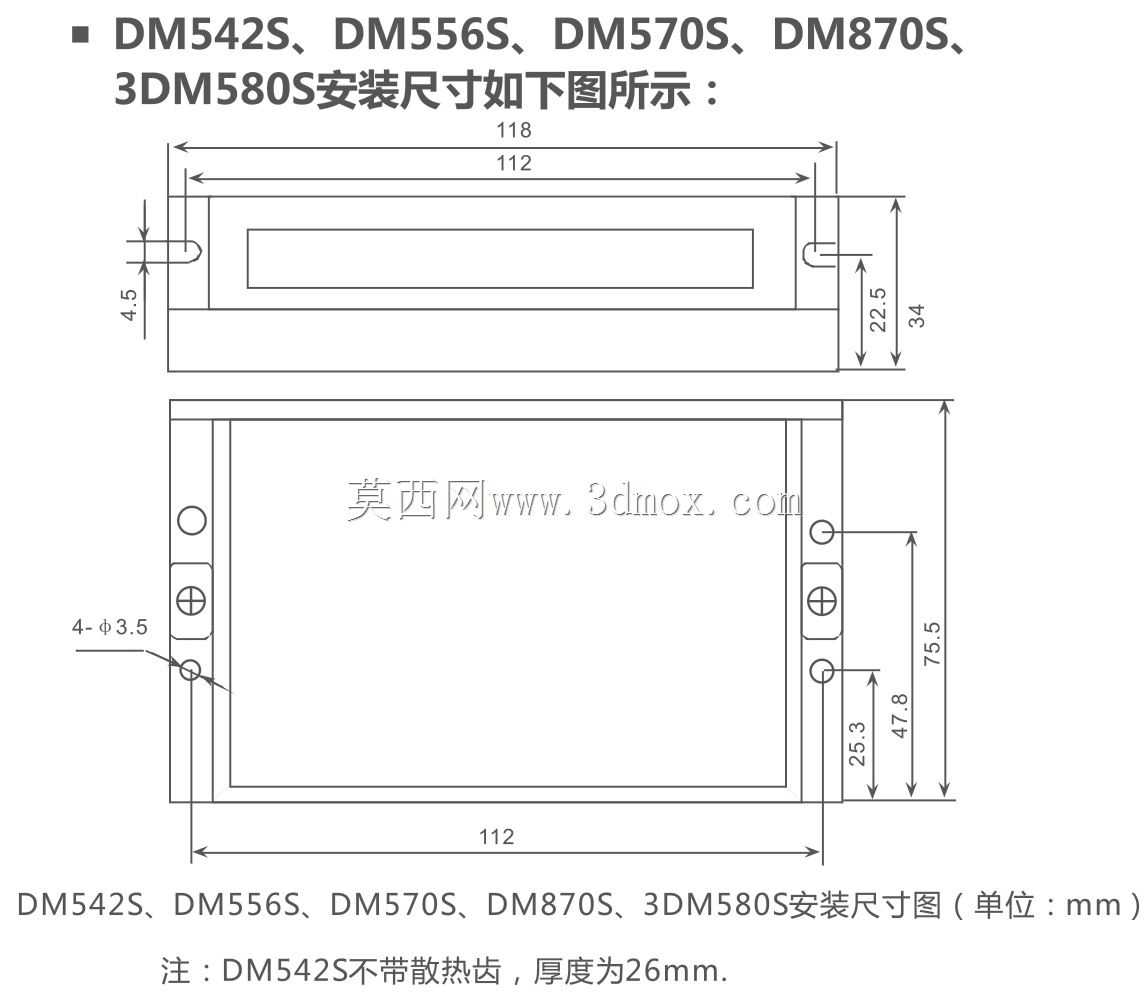

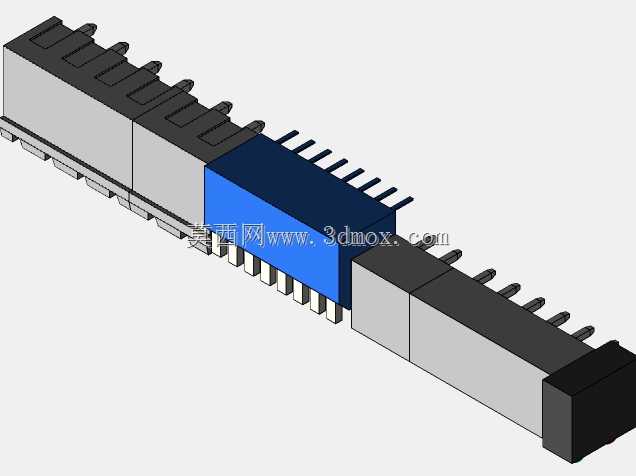

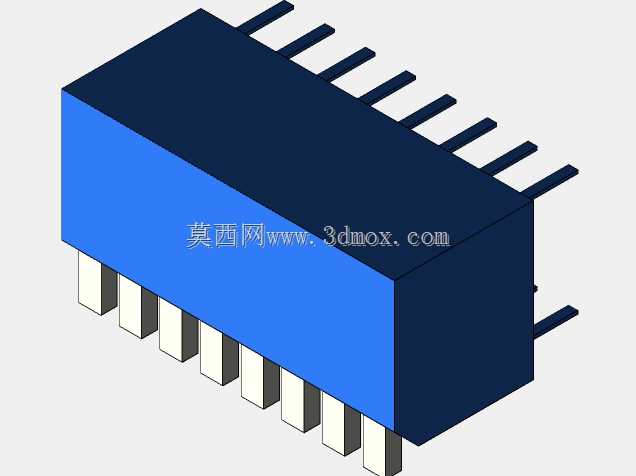

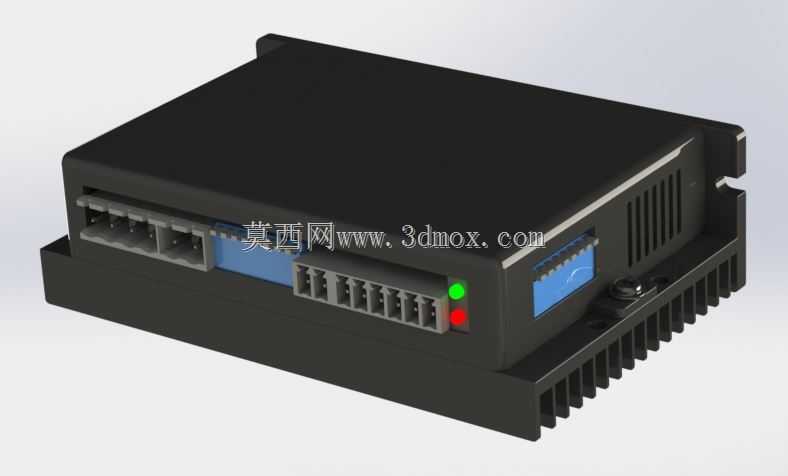

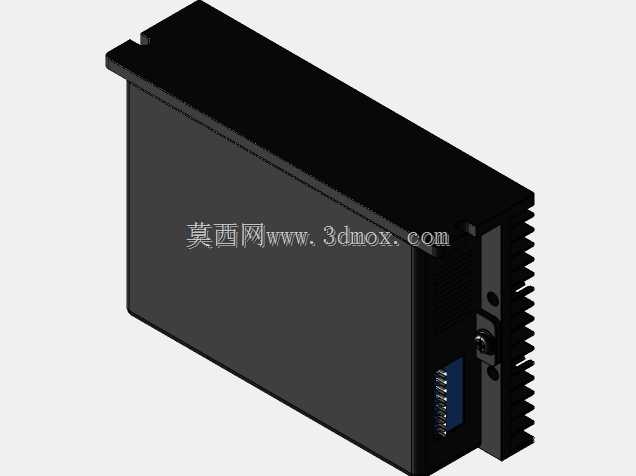

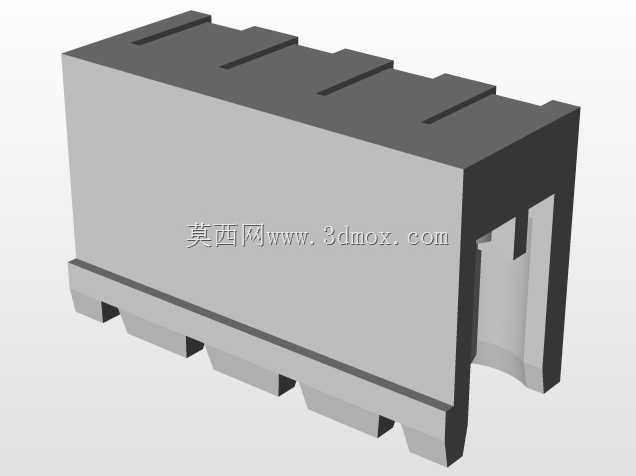

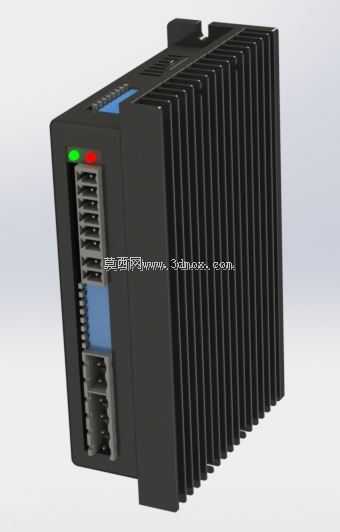

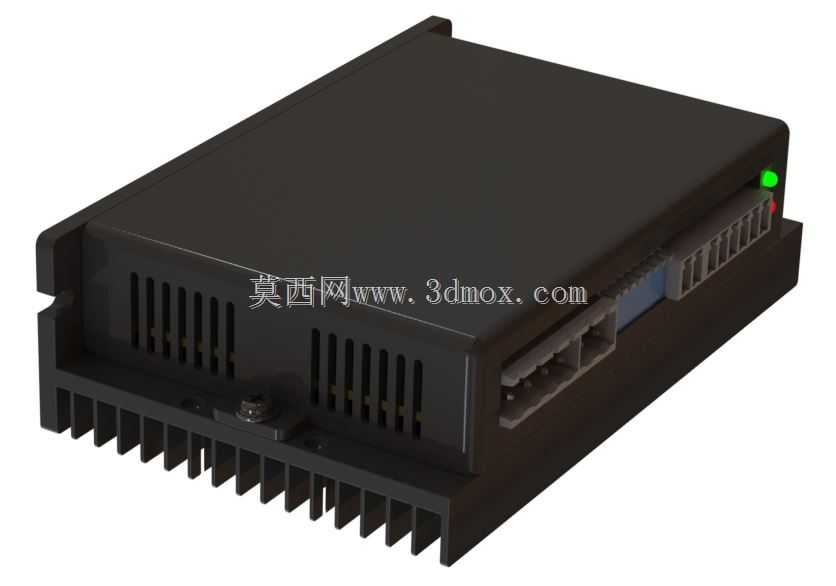

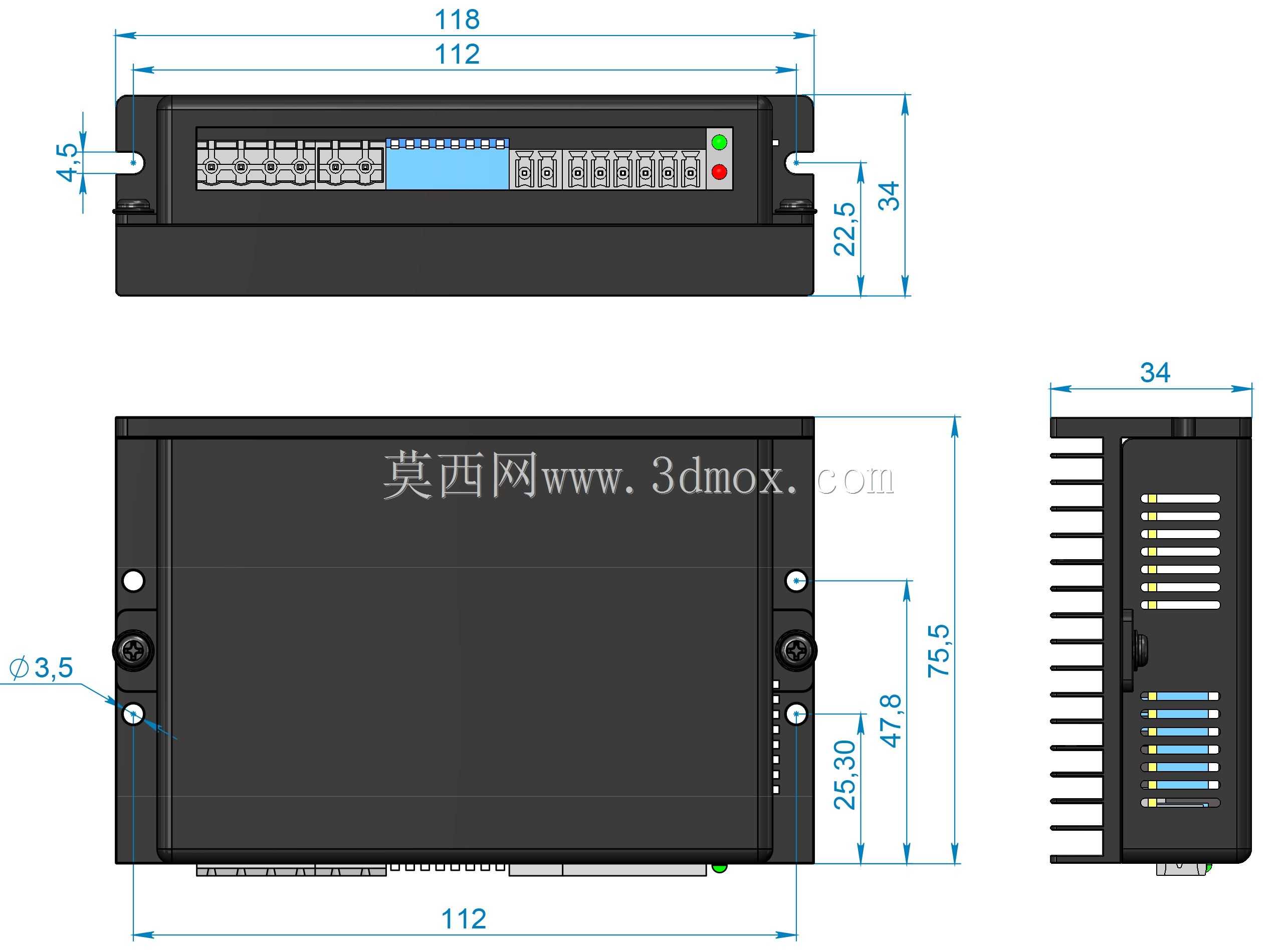

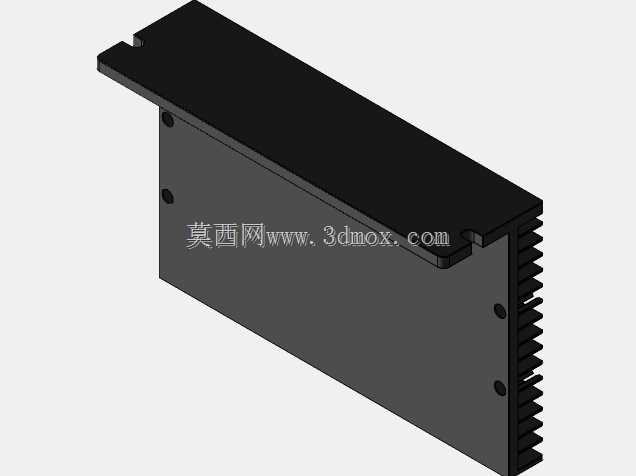

这款步进驱动器主要应用于各类自动化运动控制场景，覆盖3C电子装配生产线、数控雕刻加工设备、包装机械送料机构、纺织机械张力控制单元、非标自动化点位输送工位等需要精准步进电机控制的工业场合，作为连接上位运动控制单元与步进电机的核心中间部件，承担着脉冲信号转换、电流输出调控、电机运行状态优化的关键作用，能够为配套的两相步进电机提供稳定的驱动输出，保障电机在不同转速、不同负载工况下的运行平稳性。产品在功能设计上围绕低噪平稳运行做了针对性优化，通过内置的电流细分算法与抗共振补偿逻辑，有效抑制步进电机运行过程中的低频振动问题，在电机零速与中速运行区间自动调整输出电流参数，既能够保证足够的扭矩输出应对负载波动，又能避免不必要的电流损耗降低器件发热，提升长时间连续运行的可靠性。驱动器的外观采用标准工业模块化设计思路，外壳为一体式拉伸铝型材壳体，表面集成密集散热鳍片结构，无需额外加装散热风扇即可满足额定功率下的散热需求，同时壳体侧边预留标准导轨安装卡扣与螺丝固定孔位，既可以适配工业电控柜内的标准DIN导轨快速卡装，也可以通过螺丝直接固定在安装板平面上，适配不同的电控柜布局需求。接口区域采用分区布局设计，强电动力接线端子、弱电信号接线端子、参数配置拨码区、状态指示灯区各自独立排布，强电与弱电区域保持足够的安全电气间隙，避免接线过程中的误触碰风险，拨码开关采用外露式设计无需拆开壳体即可完成细分参数、输出电流的配置调整，状态指示灯采用红绿双色设计，可直观反馈上电状态、运行状态、故障报警状态，方便现场调试与后期运维排查。在安装边界设计上，驱动器的整体外形尺寸适配常规电控柜的安装空间预留标准，接线端子的出线方向与安装面保持垂直，接线完成后线缆不会与周边安装的其他电气部件产生干涉，壳体的边角做了圆角钝化处理，安装操作过程中不会划伤操作人员手部，整体结构紧凑，在保证足够散热面积的前提下尽可能压缩占用的安装空间，能够适配高密度排布的紧凑型电控柜设计需求，同时壳体表面做了哑光氧化处理，具备一定的防腐蚀、抗静电能力，适配车间多粉尘、轻度油污的复杂工业使用环境。
