发条齿轮驱动可动趣味玩具机器人设计

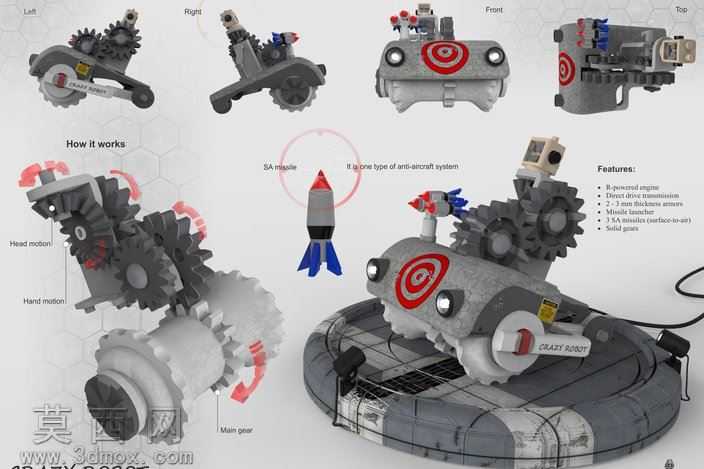

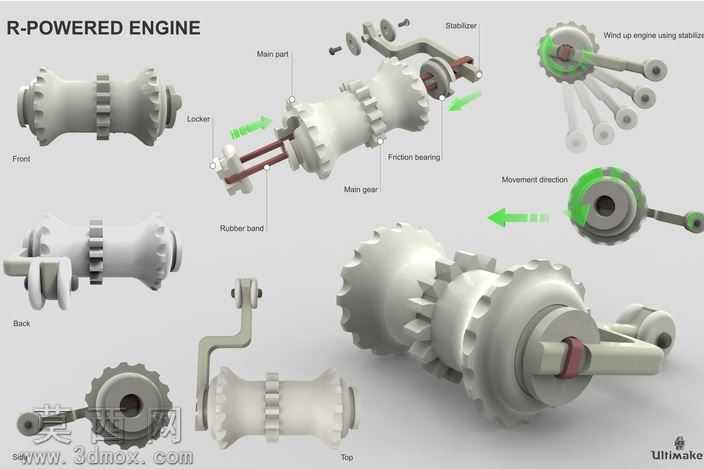

本作品为一款发条齿轮驱动的趣味玩具机器人三维设计，整体建模过程围绕可动机械结构的精准还原展开，在三维建模阶段，首先对机器人的整体外观轮廓进行草绘定位，区分底座承载区、齿轮传动舱、功能装饰区三个核心模块，逐一绘制各部件的截面草图后通过拉伸、旋转、扫掠等基础建模命令生成实体，针对多组啮合齿轮的参数进行匹配校准，确保不同模数、齿数的齿轮在装配后齿形完全契合，不存在传动卡滞或干涉问题。材质与渲染阶段，为机器人主体的塑料外壳赋予哑光磨砂的工程塑料材质，调整粗糙度参数还原3D打印件的细腻颗粒质感，齿轮部件赋予金属质感的硬质合金材质，添加细微的磨损纹理提升真实感，底座区域做旧化处理，搭配金属格栅、橡胶防滑垫的材质区分，通过三点布光方案突出齿轮结构的机械层次感，渲染输出多视角视图清晰展示结构细节。结构设计上采用R-Powered发条动力引擎作为核心驱动源，通过发条蓄能释放的动力带动主齿轮转动，经多组直齿轮的传动比转换，将动力传递至机器人的动作执行端，实现行走、部件摆动等联动效果，整套传动系统完全依靠齿轮啮合传递动力，无需额外的电子元件或胶粘、螺栓固定结构，所有部件均可通过卡扣结构完成装配，完全适配桌面级FDM3D打印机的打印需求，零件壁厚均设置在1.5mm至2mm区间，避免打印过程中出现翘曲、断裂问题，同时预留合理的装配间隙，确保打印完成后各活动部件可顺畅运转。设计思路上以趣味可动、易打印装配为核心目标，在外观上加入靶心标识、模拟火箭发射装置等童趣装饰元素，兼顾机械结构的严谨性与玩具的趣味性，所有零件均做圆角过渡处理，避免尖锐边角带来的安全隐患，同时对齿轮的传动路径做优化，减少不必要的传动损耗，让发条蓄能后的动作续航更长，整体结构紧凑，打印完成后仅需按照装配对位标识即可快速拼合，无需额外的辅助工具，既可以作为3D打印的趣味练习模型，也可作为机械传动原理的直观演示教具。
