12V直流蜗轮蜗杆减速电机结构设计

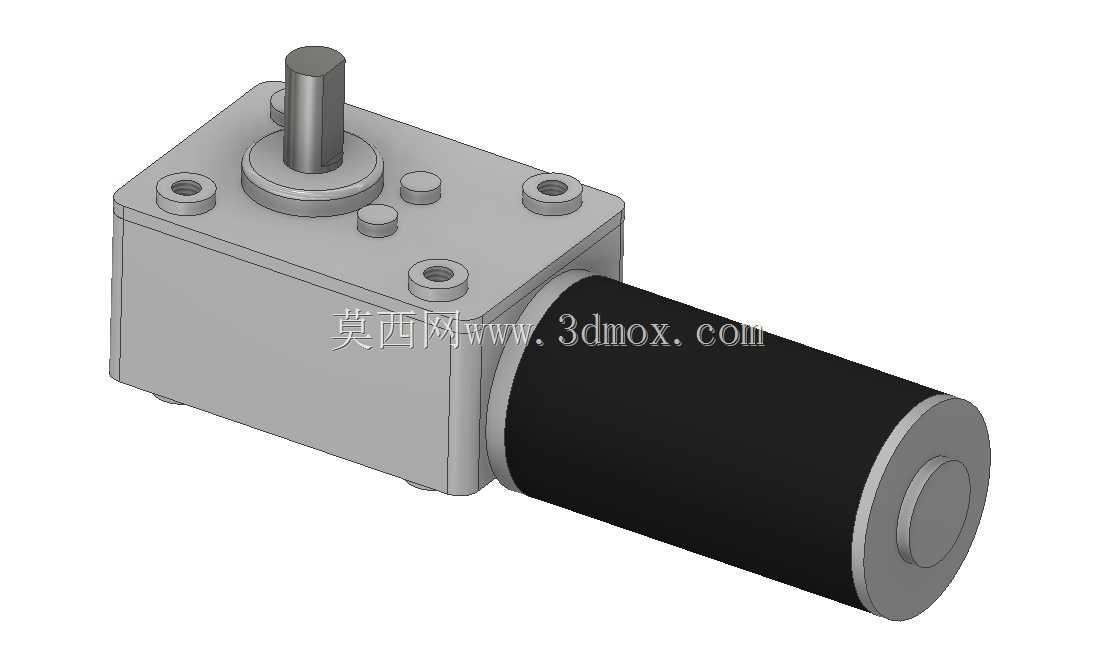

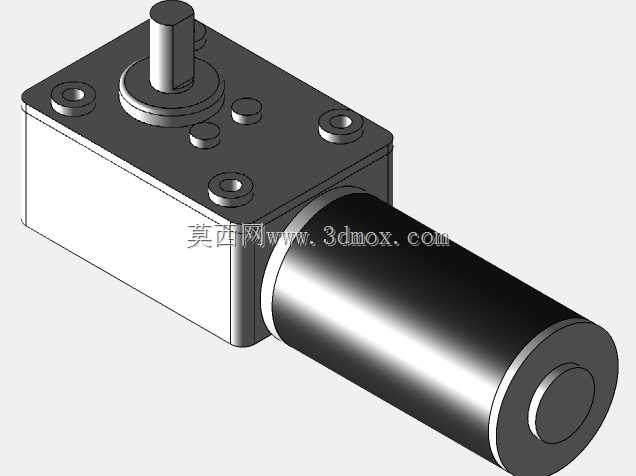

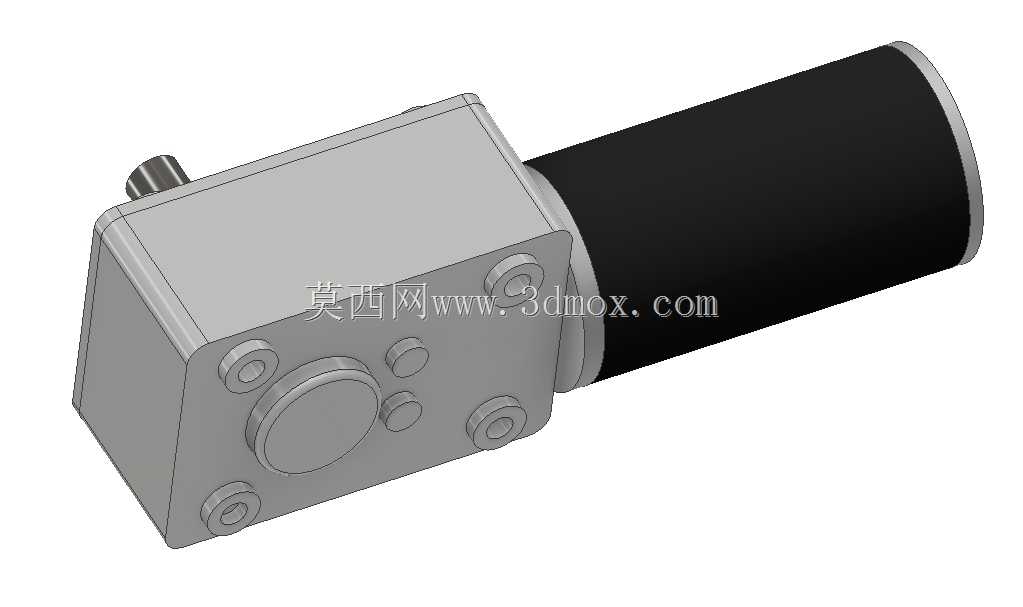

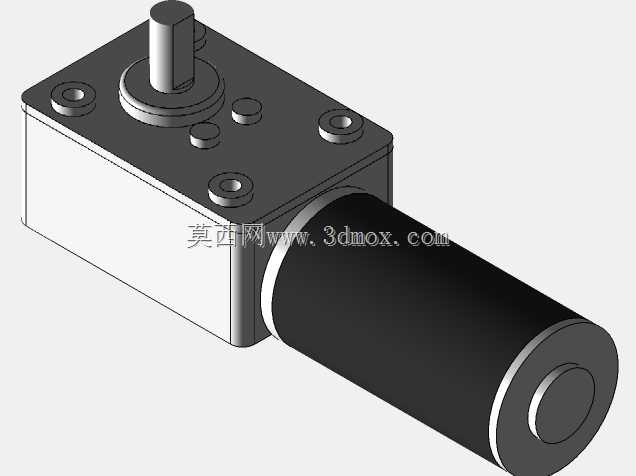

这款12V直流蜗轮电机是小型传动系统里的核心动力部件，在民用小型设备、工业轻型自动化装置里都有广泛的应用场景，常见于智能开窗器、小型电动升降桌、自助终端设备传动模组、家用小型食品加工设备、户外小型光伏跟踪支架、车载小型电动调节机构等场景，能够在低压直流供电环境下提供稳定的大扭矩低转速输出，适配多数对安装空间有严格限制、供电条件为12V直流的低负载传动需求。从功能特性来看，它采用蜗轮蜗杆啮合的传动结构，具备反向自锁的特性，也就是输出端无法反向带动输入端转动，这一特性能够在设备断电后保持当前的位置状态，避免负载自行滑落或者移位，大幅提升配套设备的使用安全性，同时蜗轮蜗杆结构啮合平稳，运行过程中噪音远低于常规直齿轮减速结构，适合对运行噪音有要求的民用及办公场景。在设计思路上，这款电机采用驱动电机与减速箱一体化集成的布局，将直流驱动部分与蜗轮减速腔体做同轴垂直排布，既压缩了整体的轴向安装长度，也让动力输出方向与电机本体轴线呈90度垂直，能够适配更多安装空间局促的设备内部布局，设计过程中严格参照市面同规格量产电机的通用外形尺寸做还原，保证模型的安装孔位、输出轴直径、轴伸长度、腔体外形轮廓都和实际量产产品保持一致，方便工程师在做设备整体布局设计时直接调用，提前预留安装空间，避免后续结构干涉问题。从外形尺寸与安装边界来看，这款电机的减速箱部分为方形金属腔体结构，腔体顶面预留四个对称分布的安装固定孔，可直接通过螺栓将电机固定在设备的安装基板上，输出轴从减速箱顶面中心伸出，轴端做标准圆柱设计，可适配联轴器、齿轮、同步带轮等多种传动连接件，电机驱动部分为圆柱型结构，与减速箱侧面垂直连接，整体外形没有外凸的突兀结构，安装时只需要预留对应方形腔体与圆柱电机的容纳空间即可，不需要额外为接线或者凸起部件预留多余位置，能够最大化利用设备内部的有限空间。在实际选型适配时，这类蜗轮减速电机可以根据不同的传动比需求匹配不同的减速参数，而本次还原的通用外形模型覆盖了该系列电机最常用的安装尺寸边界，不管是做方案阶段的空间排布验证，还是做后续的结构细节深化，都能提供准确的外形参考，帮助工程师缩短前期方案设计的周期，减少实际打样时出现安装尺寸不匹配的问题。
