55kW工业三相异步电动机结构设计

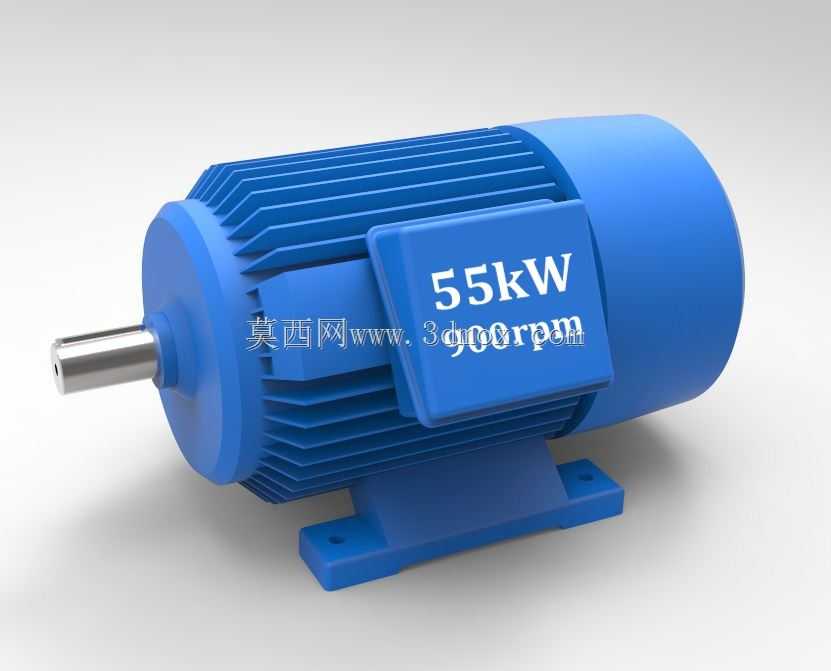

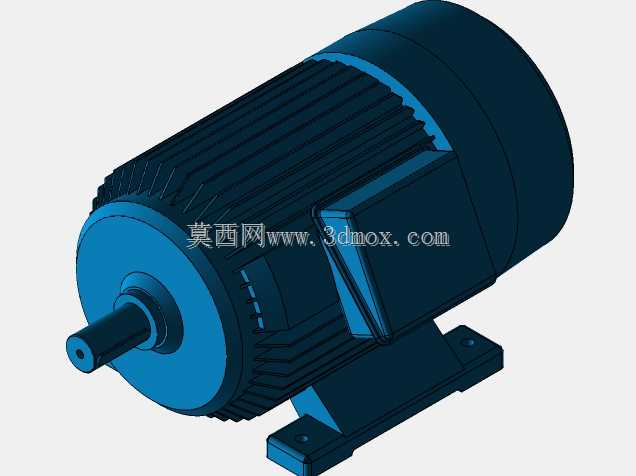

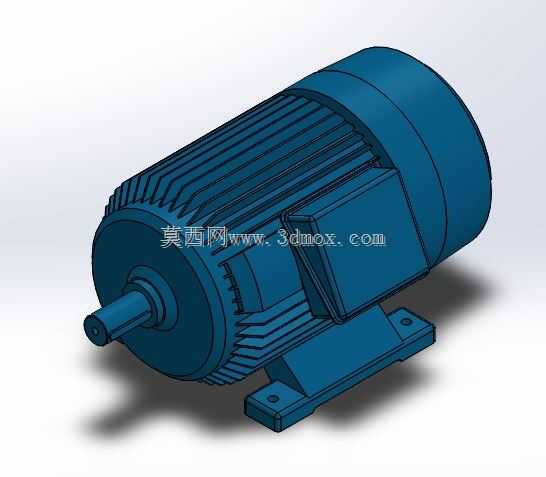

这款55kW电动机是工业传动场景中应用极为广泛的动力输出核心部件，主要面向需要中大功率稳定动力输出的工业生产场景，可配套应用于风机、水泵、输送设备、机床主轴、矿山破碎设备、冶金轧制辅助设备等多种工业装备，作为整套设备的动力源承担电能向旋转机械能转换的核心功能，能够在常规工业厂房环境、轻度粉尘工况、常规温湿度环境下保持长期稳定运行，为整套生产装备提供持续可靠的扭矩输出。从功能特性来看，该款电动机采用鼠笼式三相异步电机的成熟结构设计，额定功率下输出扭矩充足，运行过程中转速平稳，自身带有的散热筋结构能够在转子带动自带风扇转动时，形成持续流经壳体表面的冷却气流，将电机运行过程中绕组、铁芯产生的热量快速带走，避免长时间高负载运行时出现过热退磁、绝缘老化加速的问题，有效提升设备连续运行的可靠性。在设计思路上，这款模型完整还原了工业级55kW电机的真实结构比例：壳体外部采用轴向平行分布的散热筋结构，既能够最大化增加壳体与空气的接触面积提升散热效率，也能够通过筋条结构强化壳体的结构强度，降低电机运行过程中的结构共振；端盖部分采用止口配合结构与主壳体定位，保证两端轴承的同轴度，减少转子转动过程中的径向跳动，降低运行噪音与轴承磨损；接线盒设置在壳体侧面的居中位置，方便现场布线时从多个方向引入动力电缆，接线腔内部预留足够的接线空间，方便操作人员完成电缆压接、接地等安装操作；底部的安装底座采用带安装长孔的卧式底脚结构，能够适配一定范围内的安装位置偏差，降低现场安装时的对位难度。从安装边界来看，该款电机采用标准B3卧式安装形式，底脚的安装孔间距、轴伸直径、轴伸长度、中心高等参数均匹配对应功率等级的行业通用安装尺寸，能够直接替换同参数等级的现有电机，无需对配套设备的安装基座做额外改造；输出轴采用标准圆柱形轴伸，带标准键槽，可通过联轴器、皮带轮、齿轮等多种传动形式与负载端连接，适配不同设备的传动连接需求；整体外形结构紧凑，在保证内部绕组、铁芯、轴承有足够安装空间的前提下，尽可能压缩了壳体的径向与轴向尺寸，减少设备安装时占用的空间，方便在空间紧凑的设备机组中完成布局。模型完整还原了电机的外部细节特征，包括壳体的散热筋轮廓、接线盒的外形结构、底脚的安装孔结构、输出轴的键槽特征、端盖的紧固结构等，能够直观呈现该款电机的整体外观与安装接口特征，可用于工业设备布局设计时的干涉检查、设备装配演示、产线布局可视化等场景，帮助设计人员在方案阶段就确认电机的安装空间、连接匹配性，减少后续实际安装过程中可能出现的尺寸不匹配、空间干涉等问题。
