ESP8266系列WiFi通讯模块三维结构

项目分类:通讯工具类 发布时间:2021-05-20 ID:178660
  • ESP8266系列WiFi通讯模块三维结构
  • ESP8266系列WiFi通讯模块三维结构
  • ESP8266系列WiFi通讯模块三维结构

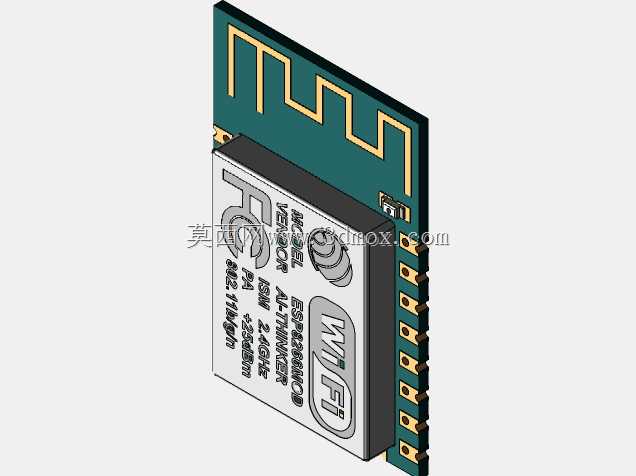

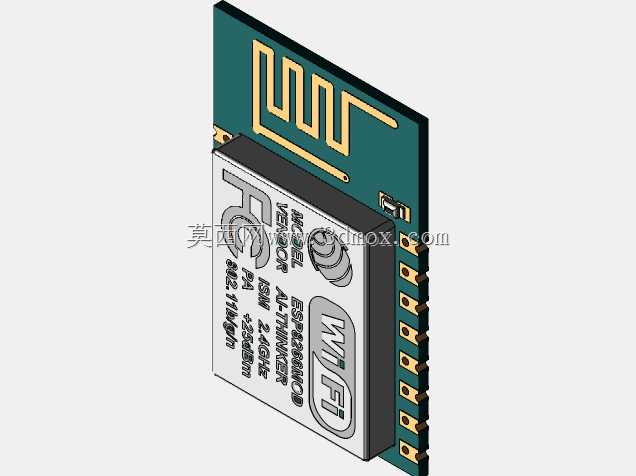

这款三维结构还原的ESP8266系列WiFi通讯模块,是当前物联网终端、智能硬件开发领域应用极广的无线通讯核心部件,覆盖ESP12、ESP12E、ESP12F三款主流子型号,可广泛适配智能家居节点、工业无线传感终端、消费电子联网改造、小型智能设备远程控制等多类场景,能够为各类嵌入式设备提供稳定的串口转WiFi通讯能力,帮助设备快速接入无线网络实现数据透传、远程指令交互、云端数据上报等核心功能。

从产品功能特性来看,该模块集成了完整的WiFi射频前端、基带处理单元与32位微控制器内核,支持标准IEEE802.11b/g/n无线协议,可工作在Station、AP、Station+AP三种模式下,既能作为终端接入现有WiFi网络,也能自身作为热点供其他设备连接,无需额外搭载主控单元即可实现简单的联网控制逻辑,大幅降低了小型智能设备的联网开发门槛。模块板载的PCB板载天线经过阻抗匹配设计,在开阔环境下可实现稳定的百米级通讯距离,能够满足绝大多数室内、近场户外场景的无线通讯需求。

在设计思路上,这款三维结构完整还原了模块的叠层设计逻辑:底层为FR-4材质的PCB载板,板边排布半孔工艺的焊盘引脚,覆盖电源、串口收发、复位、使能、通用IO等所有功能引脚,引脚间距严格遵循标准贴片封装尺寸,可直接适配标准SMT贴片焊接工艺,方便集成到各类终端设备的主板上;中层为金属屏蔽罩封装的核心芯片区域,屏蔽罩采用冲压成型的马口铁材质,表面印刷清晰的型号标识、认证标识与WiFi功能标识,既能够屏蔽外界电磁干扰对射频信号的影响,也可以避免模块自身的射频信号对外围电路造成串扰;顶层为PCB板载的蛇形倒F天线,天线走线的长度、弯折角度、与周边器件的净空距离都严格按照射频设计规范还原,保证天线的谐振频率精准落在2.4G WiFi频段,获得最优的信号收发效率。

从外形尺寸与安装边界来看,该模块整体为薄型长方体结构,长宽尺寸适配主流的ESP12系列封装标准,整体厚度控制在极低水平,不会占用终端设备过多的内部堆叠空间;板边的半孔焊盘采用等间距排布,焊接时可直接贴合在终端主板的对应焊盘上,无需额外预留插件安装空间;模块设计时充分考虑了生产安装的兼容性,所有引脚的定义完全匹配行业通用标准,开发者可以直接替换同封装的其他型号模块,无需重新设计主板的走线与封装结构。同时三维结构完整还原了模块表面的丝印标识、屏蔽罩的凹凸纹理、焊盘的金属镀层质感,既可以用于硬件开发阶段的结构干涉校验、整机堆叠仿真,也可以用于产品演示、教学展示等场景,帮助开发者直观了解模块的结构细节与安装要点,提前规避结构设计中可能出现的干涉、净空不足等问题,缩短硬件开发的迭代周期。
