28引脚SOIC烧录测试插座结构设计

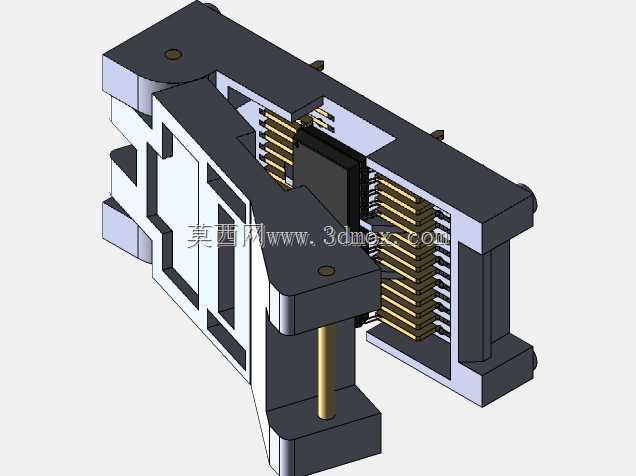

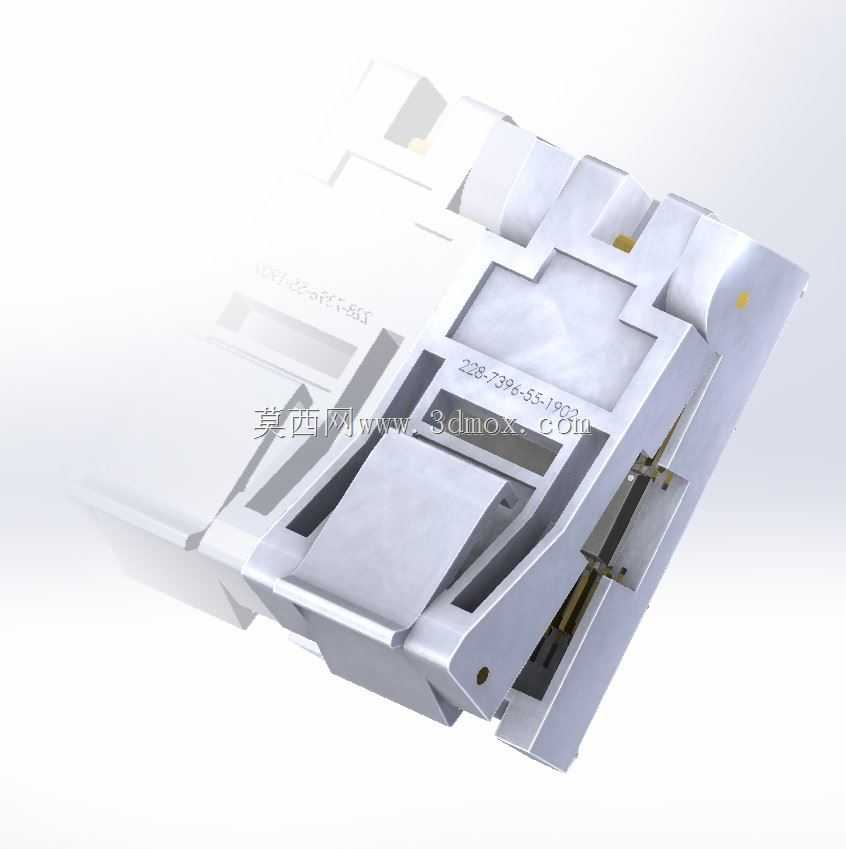

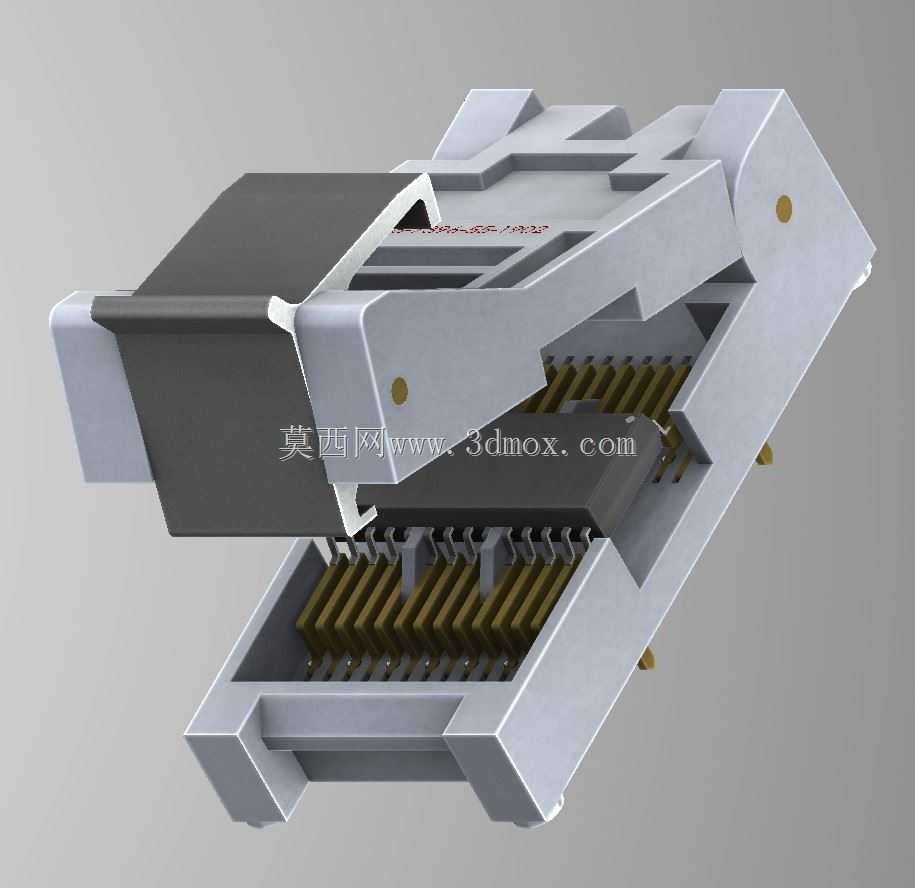

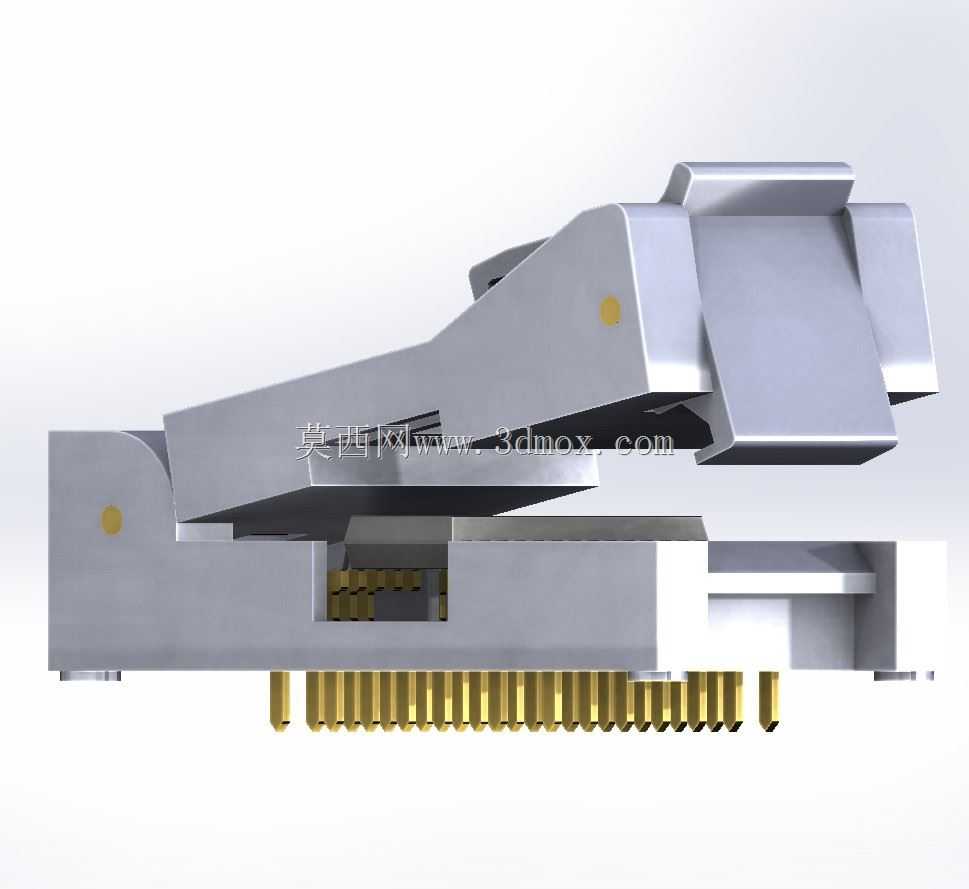

这款28引脚SOIC插座是面向电子制造、芯片调试与嵌入式开发场景设计的接触式连接部件，主要承担芯片烧录、功能测试环节的电气连接与芯片定位作用，在小批量芯片预烧录、研发阶段样片功能验证、失效芯片故障排查等工作场景中，是连接待测SOIC封装芯片与编程器、测试电路板的核心转接部件。在实际生产与研发流程中，这类插座可以避免芯片直接焊接到电路板上带来的拆焊损伤，大幅提升多颗同封装芯片的烧录测试效率，尤其适配研发实验室打样验证、小批量试产阶段的芯片程序烧写工作，无需为每颗待测芯片制作专用焊接载板，降低测试环节的物料与时间成本。从功能特性来看，这款插座采用翻盖式压合结构，上盖集成弹性压条，压合后可以均匀将SOIC芯片的引脚与插座底部的镀金接触弹片紧密贴合，保证每一个引脚的接触电阻稳定在毫欧级，避免烧录或测试过程中出现接触不良导致的程序写入失败、测试数据失真问题；接触弹片采用高弹性铜合金基材，表面镀金处理，兼顾耐磨性能与导电性能，可承受数百次的芯片插拔压合而不出现弹性衰减或接触氧化，适配常规研发测试场景的使用频次需求。在设计思路上，这款插座的腔体尺寸严格匹配标准28引脚SOIC封装的外形公差，腔体内部设置定位凸台，芯片放入后可自动对齐引脚位置，避免放偏导致的引脚弯折、接触错位问题；翻盖的转轴处采用阻尼结构，压合后可自动锁止，无需额外施加外力维持压合状态，操作时仅需翻开上盖、放入芯片、压合上盖三个步骤即可完成芯片装夹，单手即可完成操作，适配烧录工位的高效作业需求。从安装边界来看，这款插座采用直插式安装引脚，引脚间距与标准SOIC28封装的焊盘完全匹配，可直接焊接在通用测试载板、编程器适配座上，插座整体外形方正，安装时预留的周边安全距离不超过2毫米，不会与载板上的其他周边元件产生干涉；插座的压合上盖开启角度可达120度，芯片取放过程中不会与上盖结构产生磕碰，有效避免芯片引脚在取放过程中被结构件刮弯损伤。插座的绝缘基座采用耐高温工程塑料注塑成型，可承受常规波峰焊、回流焊的高温环境，焊接安装过程中不会出现基座变形、结构松动问题，长期使用过程中也不会出现绝缘性能下降的问题，可稳定维持各引脚之间的绝缘隔离，避免相邻引脚短路导致的芯片烧毁风险。
