单向推力球轴承51100精密结构设计

单向推力球轴承51100是机械传动系统中专门承担轴向载荷的核心承压零部件，广泛应用于各类存在单向轴向力的工业场景中，在低速减速器输出端、立式水泵轴向定位结构、小型机床进给机构、起重设备吊钩支撑位、轻工机械转轴限位结构中都能见到这类轴承的身影，它无法承担径向方向的载荷，仅能对单一方向的轴向作用力进行承载与传导，避免转轴运行过程中出现轴向窜动，保障整套传动结构的运行稳定性。

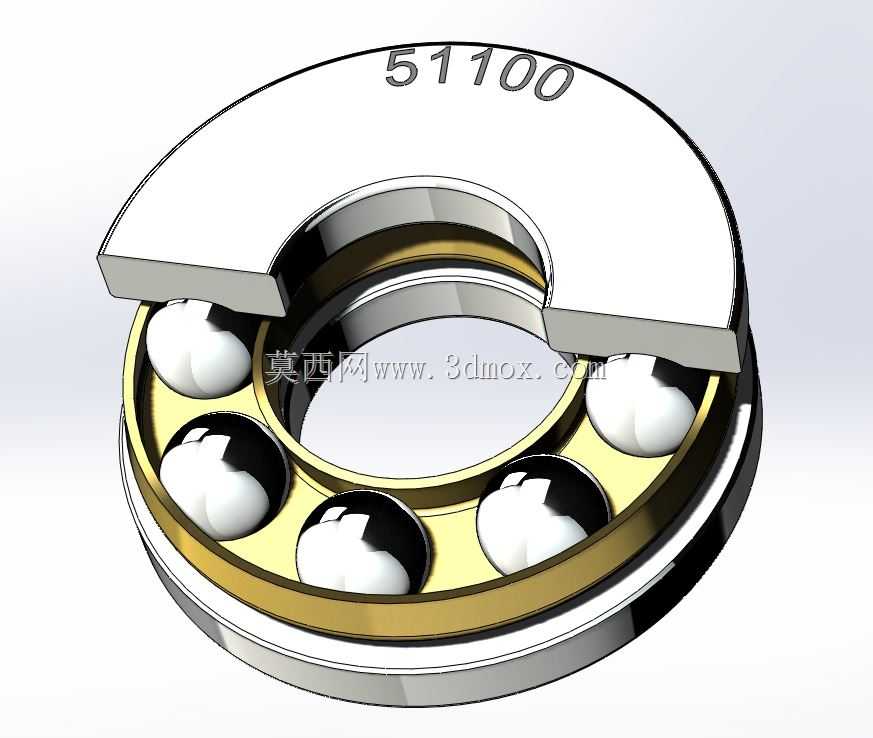

从功能特性来看，51100型推力球轴承采用分离式结构设计，由带滚道的上轴圈、下座圈、带兜孔的黄铜保持架以及高精度钢球共同组成，安装时轴圈与转动轴实现过盈配合，随转轴同步转动，座圈则与设备的轴承座安装位贴合，保持相对静止状态，钢球在保持架的均匀分隔下，沿滚道做圆周滚动，将滑动摩擦转化为滚动摩擦，大幅降低轴向力传导过程中的摩擦损耗，同时保持架的兜孔设计可以避免钢球之间出现直接接触与碰撞，均匀分散每个钢球承担的载荷，提升轴承整体的承载能力与运行寿命。

在设计思路上，这款轴承针对单向轴向承载的需求做了针对性优化，上下滚道采用匹配钢球曲率的弧形槽设计，保证钢球与滚道的接触面积处于合理区间，既避免接触应力过大造成滚道压痕，也防止接触面积不足导致承载能力下降；黄铜材质的保持架具备良好的自润滑特性与抗形变能力，即使在短时缺油的工况下也能维持结构稳定，避免钢球排布紊乱引发的轴承卡滞。

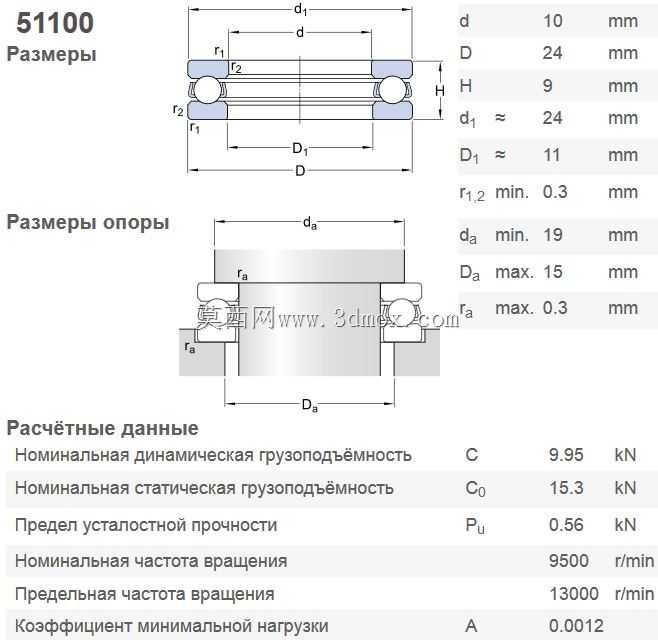

从安装边界与尺寸适配来看，51100作为微型推力球轴承的典型型号，内孔适配小直径转轴的安装需求，整体厚度较薄，不会占用过多的轴向安装空间，安装时需要严格保证轴圈与座圈的同轴度，避免偏载造成钢球受力不均，同时要预留合理的轴向预紧间隙，防止运行过程中热胀冷缩造成轴承抱死，安装位的端面需要保证足够的平面度，避免座圈贴合不平整导致轴承运行时出现异常振动与噪音。这类轴承凭借结构简单、维护便捷、轴向承载稳定的特点，在各类中小型机械设备的轴向定位场景中发挥着不可替代的作用。
