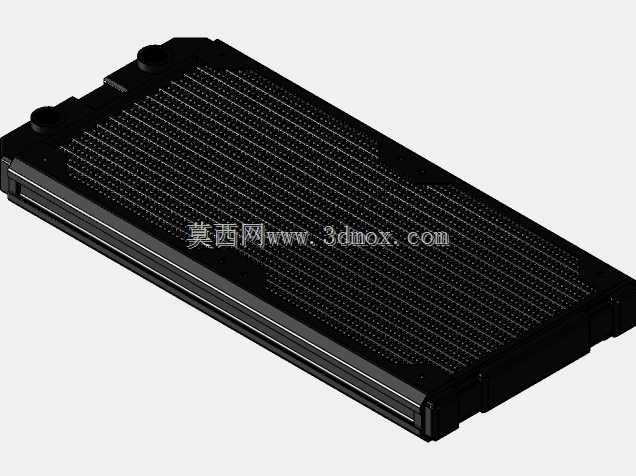

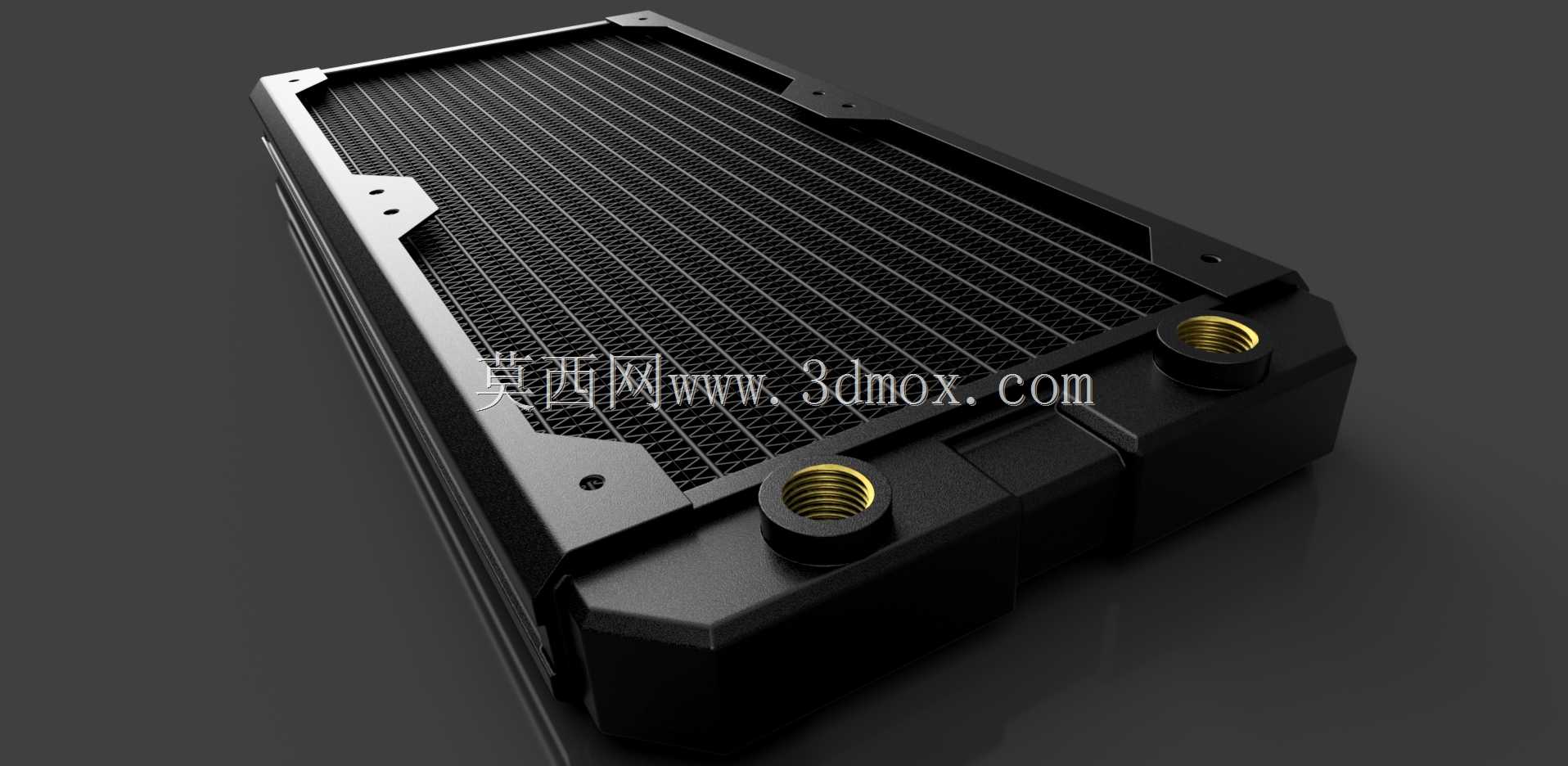

Hardwarelabs黑冰复仇者GTS280水冷排结构设计

这款水冷排是PC分体式液冷散热系统的核心换热部件，主要应用于高性能台式电脑、定制化MOD主机、小型工作站的散热场景，承担冷却液与空气之间的热量交换功能，能够快速带走CPU、GPU等高热功耗硬件运行产生的废热，相比传统风冷散热具备更高的热交换效率与更低的运行噪音，可满足高负载运算、大型游戏运行、超频调试等场景下的硬件温控需求，避免硬件因过热出现降频、性能衰减甚至损坏的问题。

在功能特性上，该水冷排采用高密度鳍片阵列搭配双140mm风扇位的布局设计，内部流道经过优化排布，能够让冷却液在流道内充分停留完成热交换，两端配备标准G1/4螺纹接口，可兼容市面上绝大多数分体水冷的硬管、软管接头，适配不同走管方案的安装需求。外壳采用高强度金属材质打造，表面做了黑化防腐处理，既能够抵御长期使用过程中的氧化锈蚀，也能适配不同风格的机箱内部配色，鳍片与流道之间采用精密焊接工艺，可杜绝冷却液渗漏风险，同时保证热量能够快速从流道传导至鳍片表面，配合风扇实现高效散热。

设计过程中严格遵循120mm风扇规格的安装孔距标准，整体长度、宽度、厚度尺寸完全匹配标准双140冷排位的机箱安装空间，风扇安装孔位、冷排固定孔位的位置公差控制在极小范围内，可直接适配对应规格的机箱、风扇安装位，无需额外进行打孔或改装。冷排的进出水接口设置在冷排一端的侧方，能够避免与机箱内部的内存、主板散热装甲等部件产生安装干涉，走管空间预留充足，即便是在空间紧凑的机箱内也能完成管路连接。冷排表面的鳍片做了平整化处理，能够让风扇吹出的气流均匀穿过鳍片间隙，避免出现气流死角导致散热效率下降，外壳边缘做了圆角钝化处理，安装过程中不会划伤管路或者安装人员的手部，兼顾实用性与安装安全性。目前该结构仅完成外部壳体与安装结构的设计，后续可根据实际散热需求补充内部流道的细化结构，适配不同厚度的风扇或者冷排夹汉堡的安装方案，进一步拓展散热能力的调整空间。
