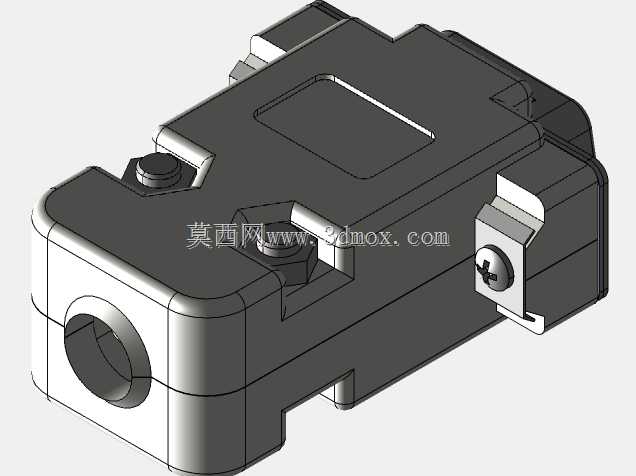

外螺纹式DB9电缆连接接插件结构设计

这款外螺纹式DB9电缆连接接插件，是工业通讯、工控设备、仪器仪表领域应用极为广泛的串行接口连接部件，主要用于实现RS232通讯协议下的设备间信号稳定传输，常见于工业控制柜内部接线、老旧工控设备调试端口、嵌入式设备通讯扩展、串口数据采集终端等场景，能够在设备端与电缆端之间建立可靠的物理连接，保障差分信号、控制信号的低损耗传输，避免因连接松动、接触不良导致的通讯中断、数据丢包问题。

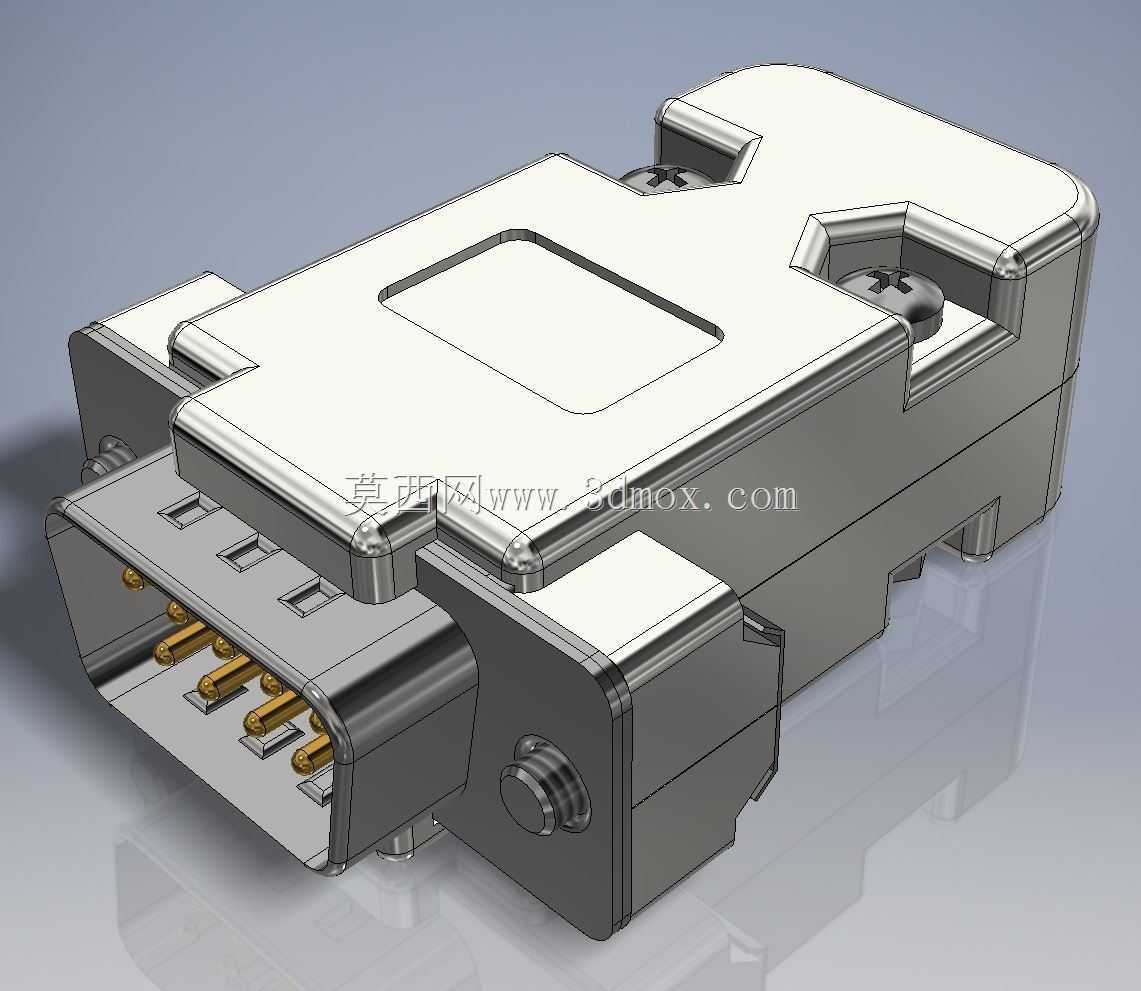

从功能特性来看，这款接插件采用公头插针结构，插针排布遵循标准DB9接口定义，9根镀金插针具备优秀的导电性能与抗氧化能力，可支持长期反复插拔使用；外壳采用金属包覆加局部绝缘塑材的组合结构，金属外壳能够提供良好的电磁屏蔽效果，减少工业现场复杂电磁环境对传输信号的干扰，外螺纹结构设计则是这款接插件的核心特点，区别于常规卡扣式DB9接头，外螺纹锁紧结构可以在对接设备端的螺纹接口后，通过螺纹旋合实现更牢固的连接固定，即使在设备存在持续振动、线缆受外力拉扯的工况下，也不会出现接口松脱的问题，大幅提升恶劣工况下的连接可靠性。

在设计思路上，这款接插件在标准金属DB9公头结构的基础上，优化了尾部的电缆容纳空间，能够适配不同线径的多芯屏蔽通讯电缆，外壳的塑材包覆区域做了防滑与结构加强设计，既降低了接头整体重量，也能在装配时提供更好的握持受力点；插针根部做了防错位挡块设计，能够避免插接时插针错位弯折，同时接口处的密封台阶结构可以在对接后减少灰尘、水汽进入接口内部，提升接插件的环境适应能力。

从安装边界与尺寸来看，这款接插件完全遵循标准DB9接口的安装尺寸规范，接口端面的插针间距、固定孔位与通用DB9母座完全兼容，外螺纹的螺距、螺纹直径匹配常规工业设备串口的螺纹锁紧规格，接头尾部的电缆出线口预留了足够的压线与屏蔽层接地空间，装配时可以根据电缆外径调整尾部的紧固套，实现电缆与接头的牢固固定，整体外形的凸起结构做了圆角过渡处理，不会在密集布线的控制柜内划伤相邻线缆，安装时不需要额外定制特殊固定件，直接替换同规格的卡扣式DB9接头即可完成升级，适配绝大多数现有DB9接口的安装空间要求，不需要对设备端的接口结构做任何改动。
