带进出料输送的立式数控加工中心结构

该设备为集成自动进出料输送机构的立式数控加工单元，主要面向中小尺寸金属零部件的批量精密加工场景，可直接接入离散制造车间的自动化产线，适配汽车零部件、通用五金、精密工装等领域的铣削、钻削、镗削等多工序加工需求，替代传统单机上下料的人工操作模式，大幅降低生产环节的人工干预强度，提升批量加工的工序流转效率与加工一致性。

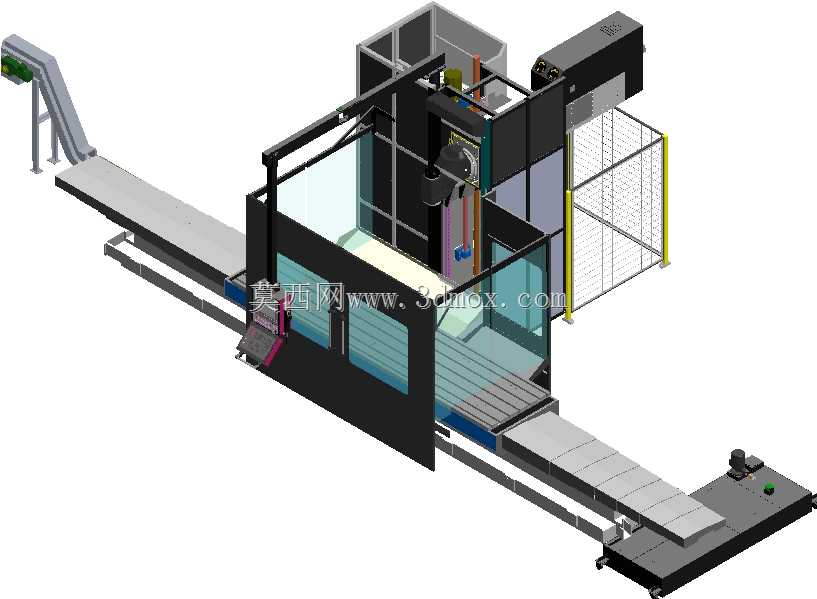

从设备实际用途来看，核心加工区域采用全封闭防护结构设计，加工过程中可完全阻隔切削液飞溅与金属切屑外溢，同时配置带透明观察窗的安全防护门，既方便操作人员实时观察内部加工状态，也能避免高速切削过程中切屑飞出造成的安全隐患。设备两侧配置的皮带式输送机构分别承担待加工工件上料与成品工件出料功能，进料端输送线可将预装夹完成的待加工工件输送至加工工位指定位置，配合内部的工件定位装夹机构完成自动装夹，加工完成后出料端输送线可将成品工件输送至下一工序节点，实现加工工序与上下游产线的无缝衔接。

在功能特性设计上，设备内部集成了主轴进给系统、刀库换刀机构与工件装夹平台，主轴单元可实现多轴方向的进给运动，适配不同轮廓工件的多面加工需求，内置刀库可存储多把不同类型的加工刀具，加工过程中可根据工序需求自动完成换刀操作，无需人工停机换刀，有效缩短单件加工的辅助时间。设备侧面配置的操作面板集成了设备状态显示、参数调整与手动操作功能，方便操作人员完成设备调试、参数设置与异常处置。外围配置的网格安全防护栏可划定设备的安全作业范围，避免无关人员进入设备运行区域引发安全事故。

在设计思路上，整体结构采用模块化布局，将加工主机、输送机构、防护系统、操作单元进行独立模块化设计，既方便设备的运输与现场组装，也便于后续根据产线需求对输送线长度、加工行程等参数进行适配调整。结构框架采用高强度型钢焊接成型，经过时效处理消除内应力，保障设备长期运行过程中的结构稳定性，避免结构变形影响加工精度。防护结构采用钣金与透明防护板组合的形式，在保障防护性能的同时兼顾观察需求，整体外观采用工业设备常用的深色配色，耐脏易清洁，适配车间复杂的生产环境。

从安装边界与外形尺寸来看，设备整体沿输送方向呈长条形布局，安装时需预留输送线两端的工件流转空间，以及设备侧面操作面板前的操作人员操作空间，地面需做硬化找平处理，保障设备安装后的水平度，避免因地面不平导致设备运行振动影响加工精度。设备的进料端与出料端输送线高度可根据上下游产线的对接高度进行适配调整，方便直接接入现有自动化生产流水线，无需额外增设转接输送机构。
