铰链式MicroSD卡座连接器结构设计

这款铰链式MicroSD卡座是消费电子、工业控制设备领域常用的存储介质连接部件，主要应用在手持数据终端、嵌入式工控板、便携检测仪器、车载影音设备、小型数码影像设备等需要外置扩展MicroSD存储卡的产品中，承担存储卡与设备主板之间的信号传输、物理固定与防护作用，是设备实现存储容量扩展的核心连接载体。

从实际使用场景来看，该类卡座需要适配频繁插拔存储卡的使用需求，铰链式结构相比普通推弹式卡座，拥有更可靠的锁止能力，在存在振动、冲击的工业使用场景下，能够避免存储卡意外松脱导致的数据传输中断、存储介质损坏等问题，同时翻盖式的铰链操作逻辑，也能降低用户插拔存储卡时的操作难度，无需借助指甲或者辅助工具即可完成存储卡的装卸，适配户外作业、设备维护等场景下的快速操作需求。

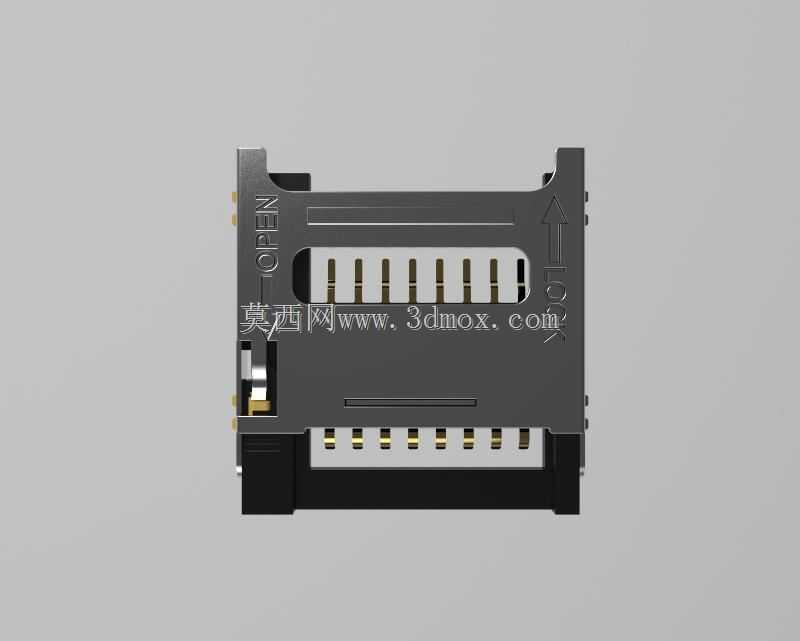

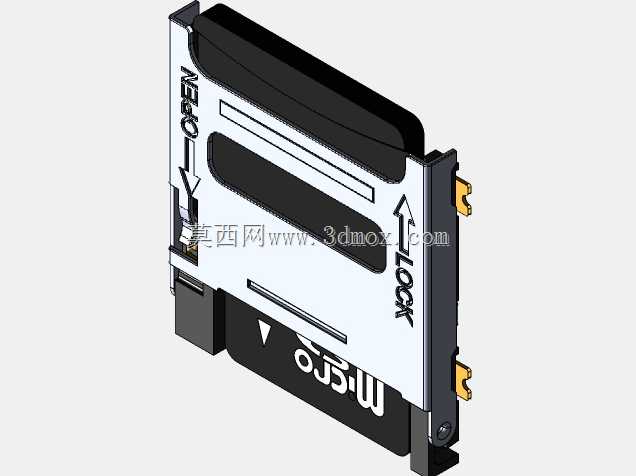

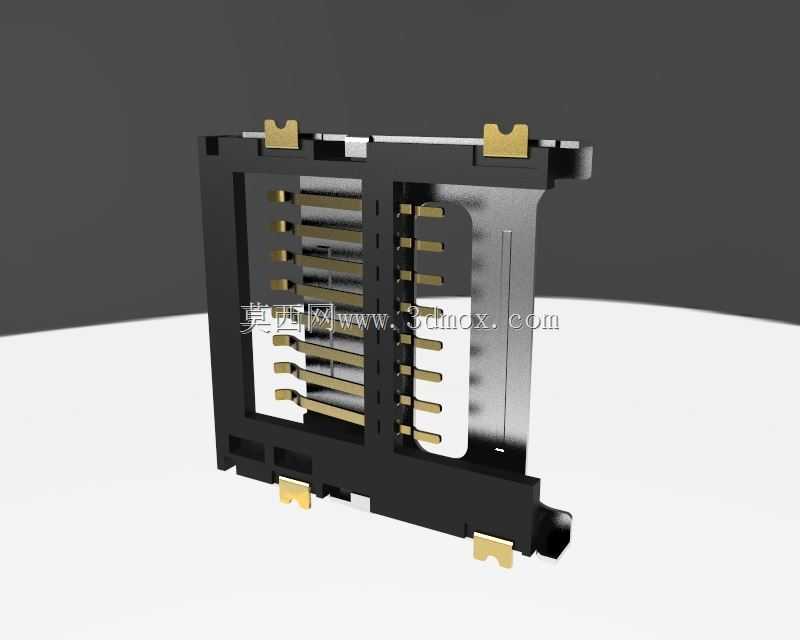

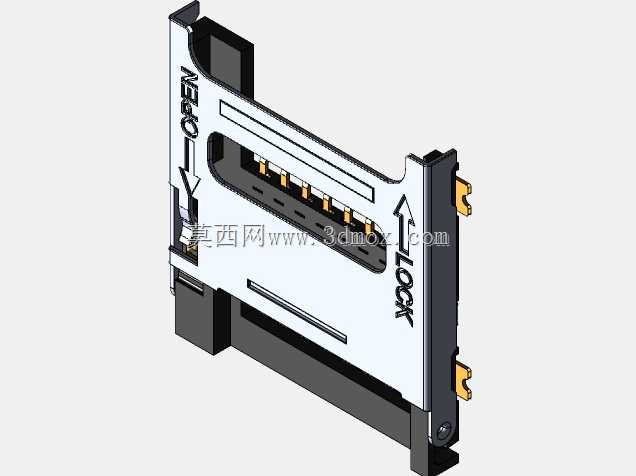

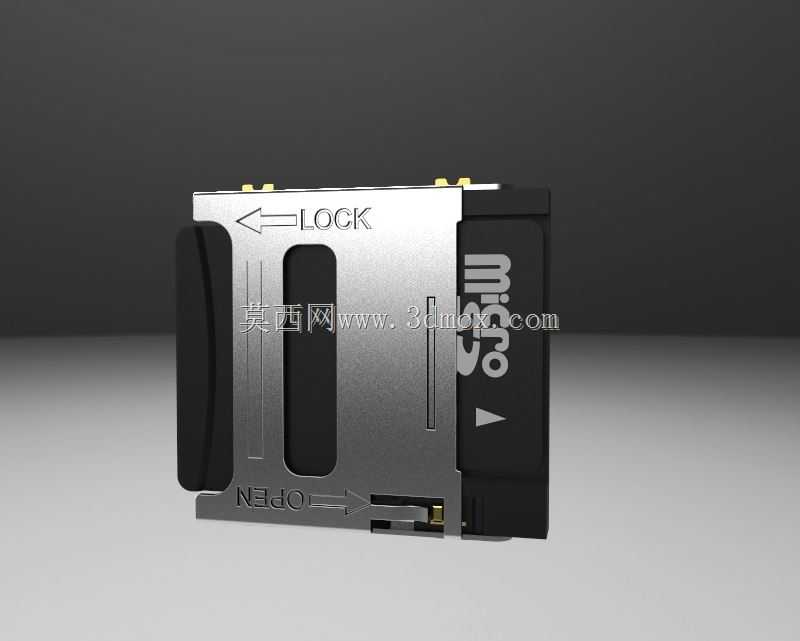

在功能特性设计上，这款8针结构的卡座充分匹配MicroSD卡的引脚定义，每一个接触弹片都设计有预压弹性结构，保证存储卡装入后触点能够保持稳定的接触压力，避免接触不良导致的读写故障；卡座本体设置有明确的LOCK锁止标识与OPEN开启标识，引导用户按照正确方向操作，反向插入时会被结构限位阻挡，避免暴力插卡损坏触点或者存储卡。金属屏蔽外壳一方面能够提供结构防护，抵御外界的电磁干扰，保证高速数据传输过程中的信号稳定性，另一方面也能提升卡座整体的结构强度，在多次翻盖操作后依然保持结构精度。

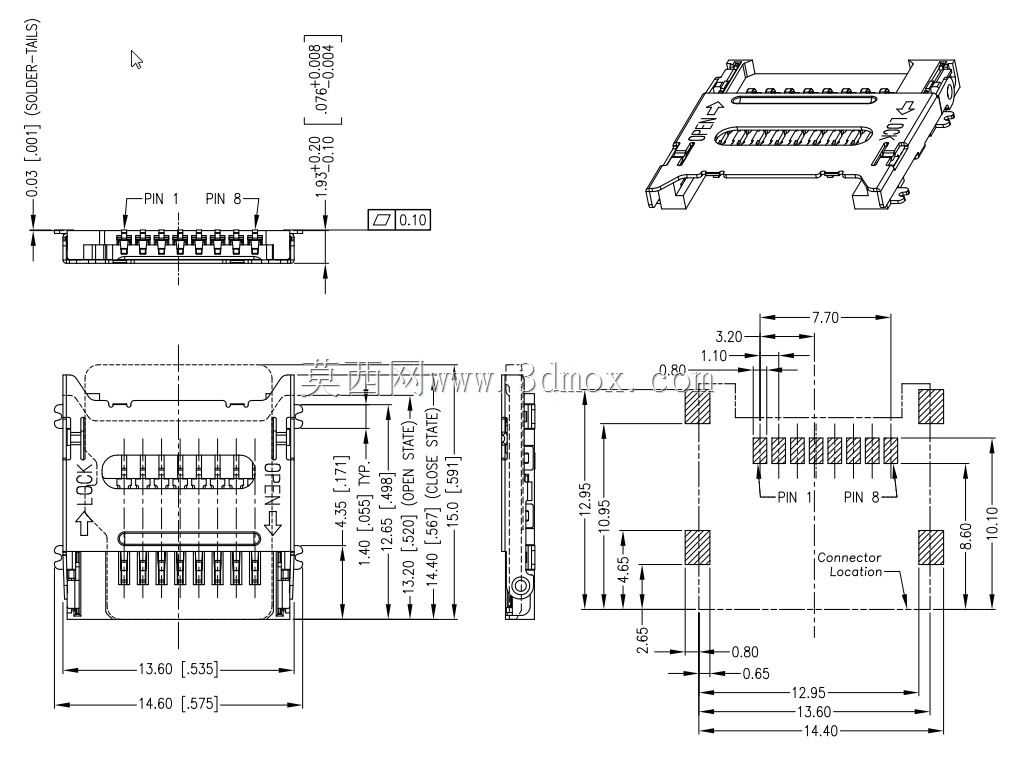

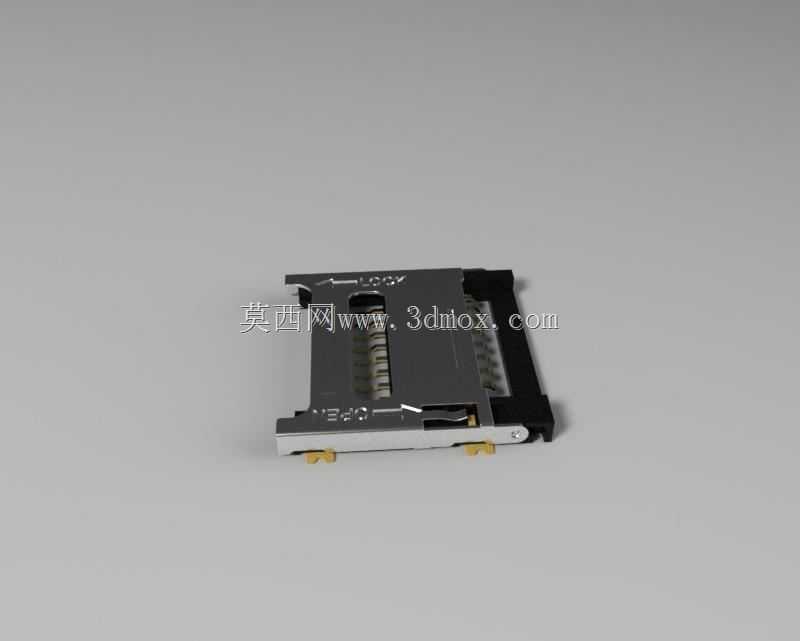

设计过程中，工程师充分考虑了安装边界与尺寸适配，整体外形采用紧凑的薄型化设计，能够适配便携设备内部局促的安装空间，焊接引脚采用标准贴片封装尺寸，匹配常规SMT回流焊工艺要求，不需要额外调整产线焊接参数即可完成批量组装；铰链转轴部分采用耐磨结构设计，经过数千次翻盖循环测试后依然能够保持合适的翻盖阻尼与锁止力度，不会出现松垮、锁止失效的问题。卡座底部设置有定位柱，在PCB板组装时能够快速定位，避免焊接过程中出现偏移，保证焊接良率。同时卡座的插入深度、翻盖闭合后的高度都严格遵循MicroSD卡的行业标准尺寸，不会出现存储卡装入后突出设备壳体、或者翻盖无法完全闭合的问题，适配不同厚度的设备壳体设计需求，为终端产品的结构设计留出充足的调整空间。
