可旋转式机用老虎钳三维结构设计

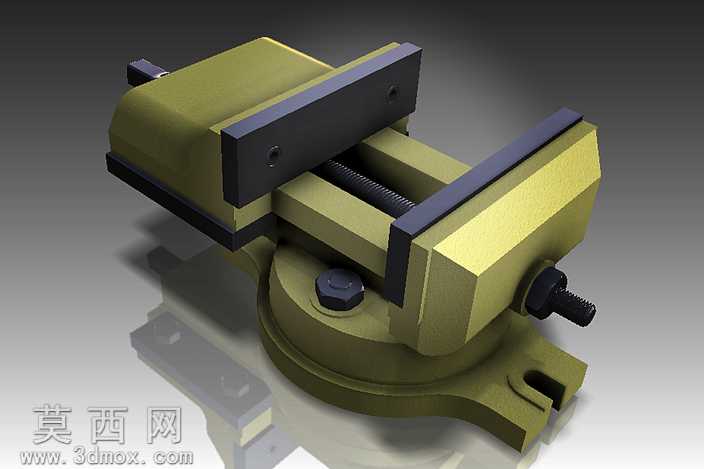

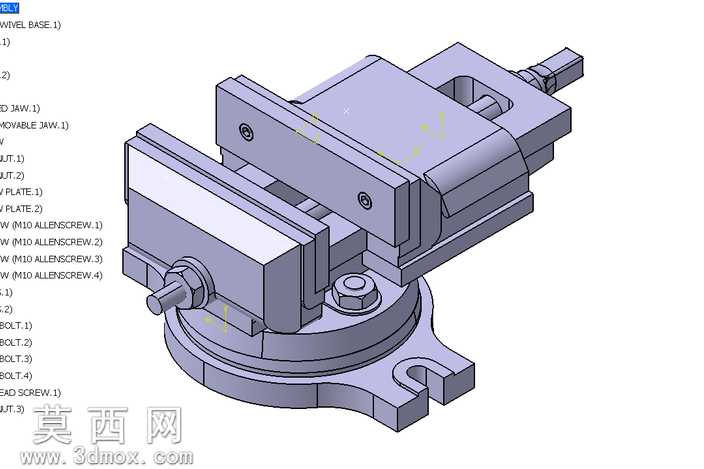

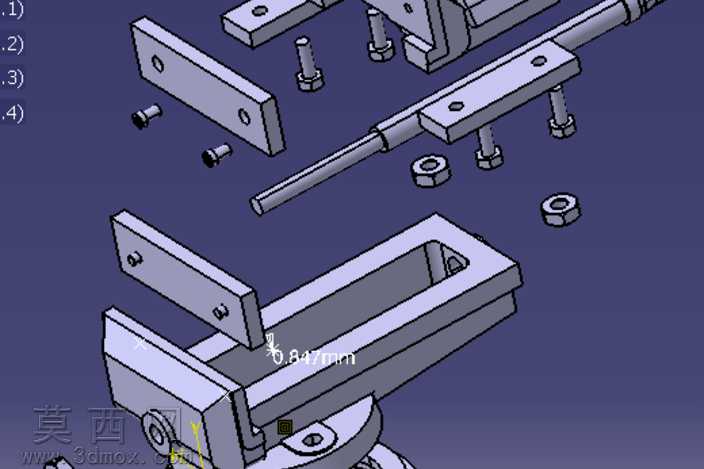

本作品为可旋转式机用老虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，对虎钳的各个功能部件进行了全细节还原。建模阶段首先完成底座旋转机构的搭建，精准复刻了带安装槽的回转底座结构，预留了工作台安装固定的螺栓让位槽，同时还原了底座上的旋转锁紧旋钮结构，确保虎钳可绕底座轴线完成角度调整并锁紧固定，满足不同角度的工件装夹需求。随后依次完成活动钳身、固定钳身、传动丝杆、钳口夹板、锁紧螺栓等核心部件的建模，其中传动丝杆部分还原了梯形螺纹的传动结构，匹配活动钳身的导向滑槽，确保丝杆转动带动活动钳身平稳进给，实现钳口的开合动作；钳口夹板部分还原了表面的防滑齿纹结构，同时预留了夹板更换的固定螺丝孔位，还原了实际虎钳可更换磨损钳口的实用设计。材质与渲染阶段，针对虎钳不同部件的实际材质进行区分设置：钳身主体采用铸铁材质，调配出偏橄榄绿的铸铁烤漆质感，添加细微的漆面颗粒与使用磨损痕迹，还原工业工装的真实质感；钳口夹板、锁紧螺栓、丝杆等受力部件采用发黑处理的钢材材质，调整金属粗糙度与反光参数，呈现出哑光黑的金属质感，与钳身主体形成清晰的材质区分；底座安装面添加细微的铸造纹理，还原铸件毛坯面的粗糙质感。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射，勾勒出虎钳的整体轮廓与结构层次，辅助光源补全暗部细节，避免丝杆缝隙、钳身转角处出现死黑区域，同时添加柔和的地面反射效果，突出虎钳的厚重金属质感。结构设计上完整还原了旋转虎钳的功能逻辑：回转底座实现360度角度调整，丝杆传动实现大行程的钳口开合，钳口防滑齿保证装夹工件时的摩擦力，整体结构完全匹配实际机用虎钳的工作原理，可用于机械加工工装教学、机床附件结构展示、装夹工艺模拟等场景，模型各部件均为独立可编辑的实体特征，可直接用于工程图导出、结构干涉检查、运动仿真等后续设计环节。
