直插式TO-92封装晶体管三维结构设计

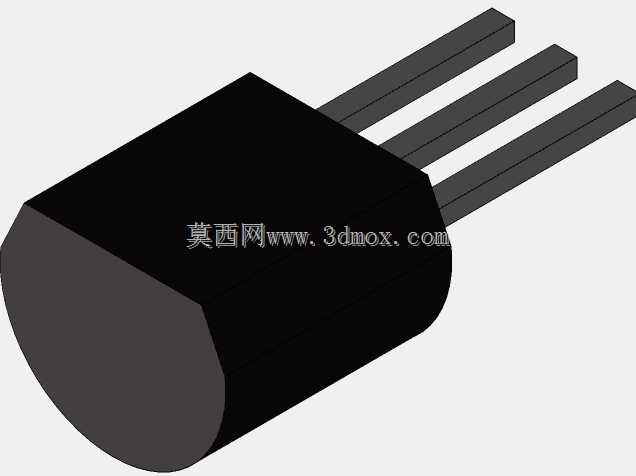

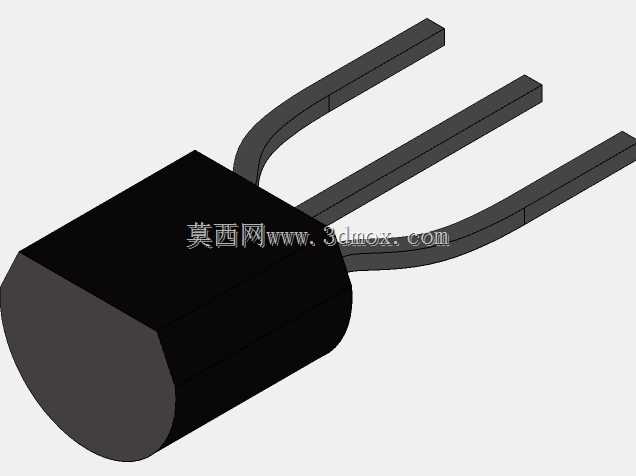

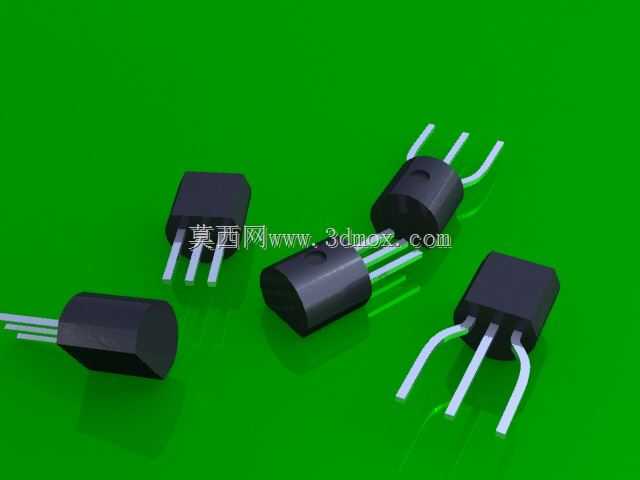

本次设计的TO-92封装晶体管结构，是电子电路领域应用极为广泛的直插式半导体器件封装方案，覆盖消费电子、工业控制、电源适配、信号调理等多类应用场景，小功率信号放大、开关通断、电平转换、稳压基准等电路中都能见到该封装器件的身影，是通孔插装电路板上最常见的分立元件之一。设计过程中充分考量了该类器件的实际使用特性，分别构建了直引脚与成型弯引脚两个版本的结构，适配不同的生产装配需求：直引脚版本可适配手工插装、小批量试制的生产场景，作业人员可根据实际电路板的安装孔位、焊接高度需求灵活调整引脚弯折角度；成型弯引脚版本则适配波峰焊、自动插装的大批量量产场景，引脚预成型的弯折角度、引脚间距完全匹配行业通用的PCB安装孔位规范，可直接供自动插装设备拾取上料，省去产线预加工引脚的工序，提升批量装配效率。从功能特性来看，TO-92封装的核心作用是为内部的半导体晶圆提供可靠的物理防护与电气绝缘，封装主体采用黑色阻燃环氧塑封材质，具备良好的耐温性与绝缘性能，能够承受波峰焊、手工焊接过程中的短时高温冲击，同时隔绝外界水汽、粉尘对内部晶圆的侵蚀，保障器件在常规工作环境下的长期运行稳定性。三根平行引出的金属引脚采用镀锡铜合金材质，具备优异的导电性能与焊接附着力，引脚的直径、伸出长度、中心间距均严格遵循行业通用的安装边界要求，引脚间距为标准2.54mm规格，可直接适配通用面包板、万能板以及量产PCB的通孔设计，无需额外调整孔位即可完成插装焊接。设计过程中对封装主体的外形轮廓做了精准还原，主体的半圆柱面与平面结合的结构、引脚与塑封主体的衔接位置、引脚末端的倒角处理都完全匹配实物的装配公差要求，既保证了模型结构的写实性，也可直接用于电路板装配干涉检查、产品结构布局验证、电子装联工艺模拟等场景，帮助硬件设计人员在产品开发阶段提前确认元件与周边结构件、其他元器件的空间间隙，避免实际装配时出现元件碰撞、安装高度超限等问题。同时该结构也可用于电子教学演示场景，帮助初学者直观认识直插式晶体管的外形结构与安装方式，理解通孔插装元件的布局焊接要点。
