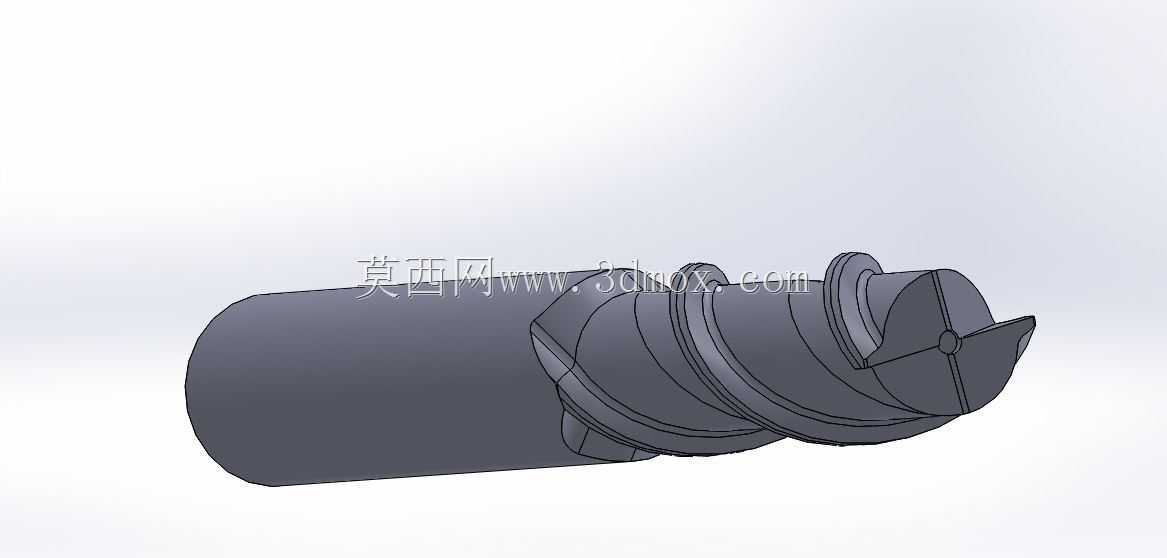

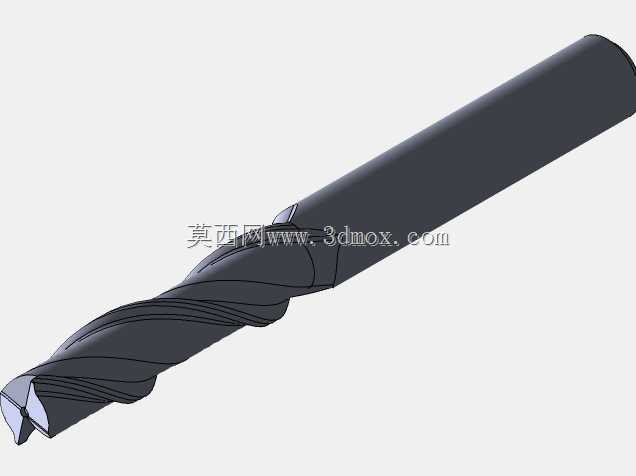

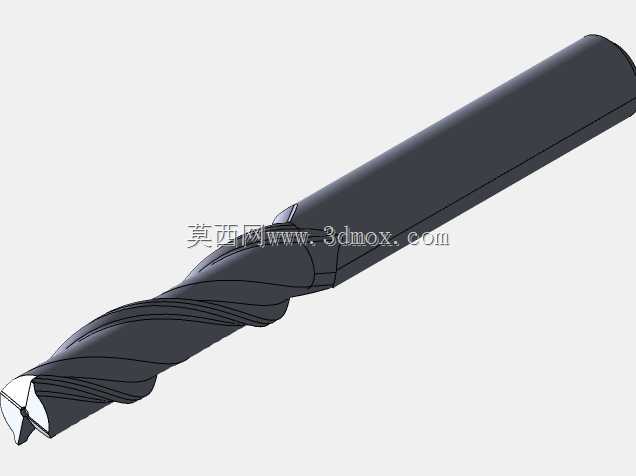

两刃直柄硬质合金立铣刀结构设计

这款两刃立铣刀是数控铣削加工场景中应用极为广泛的切削刀具，主要适配立式加工中心、数控铣床等金属切削设备，可完成平面铣削、沟槽开粗、轮廓仿形、台阶面加工等多类机加工工序，在普通碳钢、模具钢、铝合金等常见金属材料的中小余量切削作业中表现稳定，是模具制造、通用机械零件加工、五金构件生产领域不可或缺的常用刀具。从功能特性来看，双切削刃的对称结构设计让刀具在高速旋转切削过程中拥有更好的动平衡表现，排屑槽的螺旋升角经过反复校核优化，能够在切削过程中顺畅导出带状切屑，避免切屑堆积在刃口区域造成工件表面刮伤或是刀具崩刃问题；刀具端刃过中心的结构设计，让其可以直接完成轴向进给的扎刀动作，无需预钻工艺孔即可进行槽类特征的加工，大幅减少工序切换的辅助时间，提升单件加工效率。在设计思路层面，这款刀具优先考量了中小规格铣刀的刚性与排屑性能的平衡，刃部核心直径参数设置为8mm，既能够覆盖多数小型零件的沟槽、窄面加工需求，也能保证刀具有足够的刚性承受切削过程中的径向抗力，减少让刀带来的尺寸偏差；刀具前角、第一后角、第二后角等核心刃口参数经过匹配调校，在保证刃口锋利度的同时预留了足够的刃口强度，避免断续切削过程中出现刃口崩损的问题，刃带宽度的精细化设置也能在精加工过程中有效提升工件侧壁的表面光洁度，减少后续抛光打磨的工作量。从安装边界来看，这款刀具采用等直径直柄结构，可适配常规的ER弹簧夹头刀柄，装夹时只要保证柄部清洁无异物、夹持长度符合刀柄夹持要求即可稳定装夹，无需特殊定制的装夹配件；刀具的切削刃长度、颈部过渡结构都经过尺寸校核，在常规悬伸长度下加工时不会出现刀柄与工件干涉的问题，能够适配多数敞口特征的加工作业，针对不同的加工材料，操作人员只需匹配对应的主轴转速、进给速度与切削深度参数，即可获得稳定的切削表现与合格的加工精度。
