双轴单向滚子传动执行机构

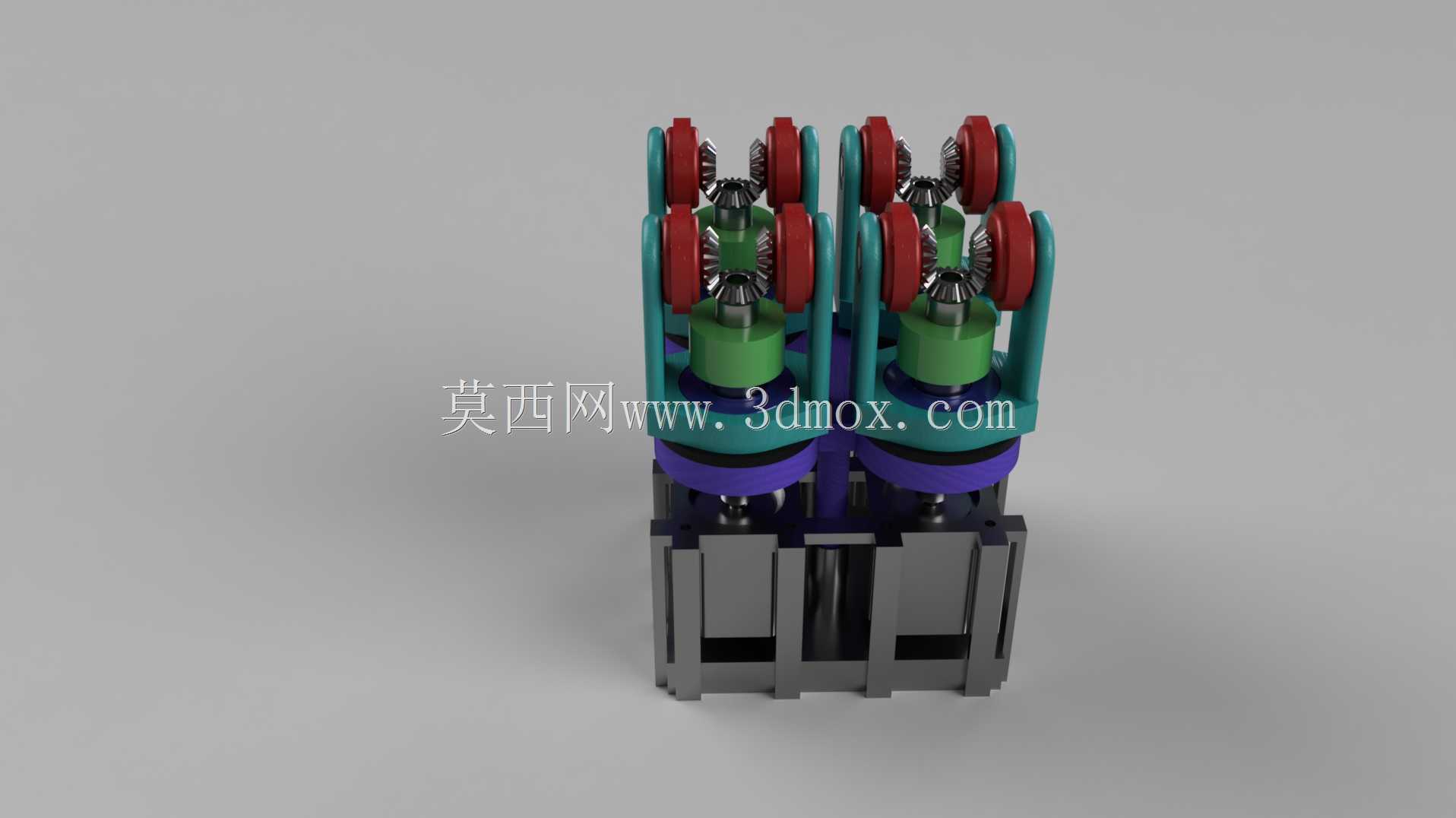

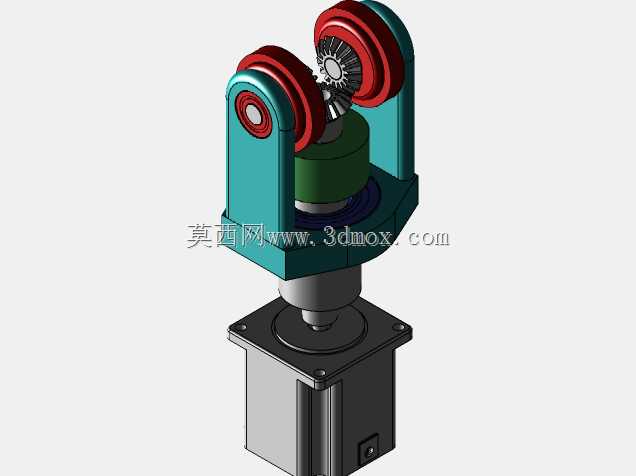

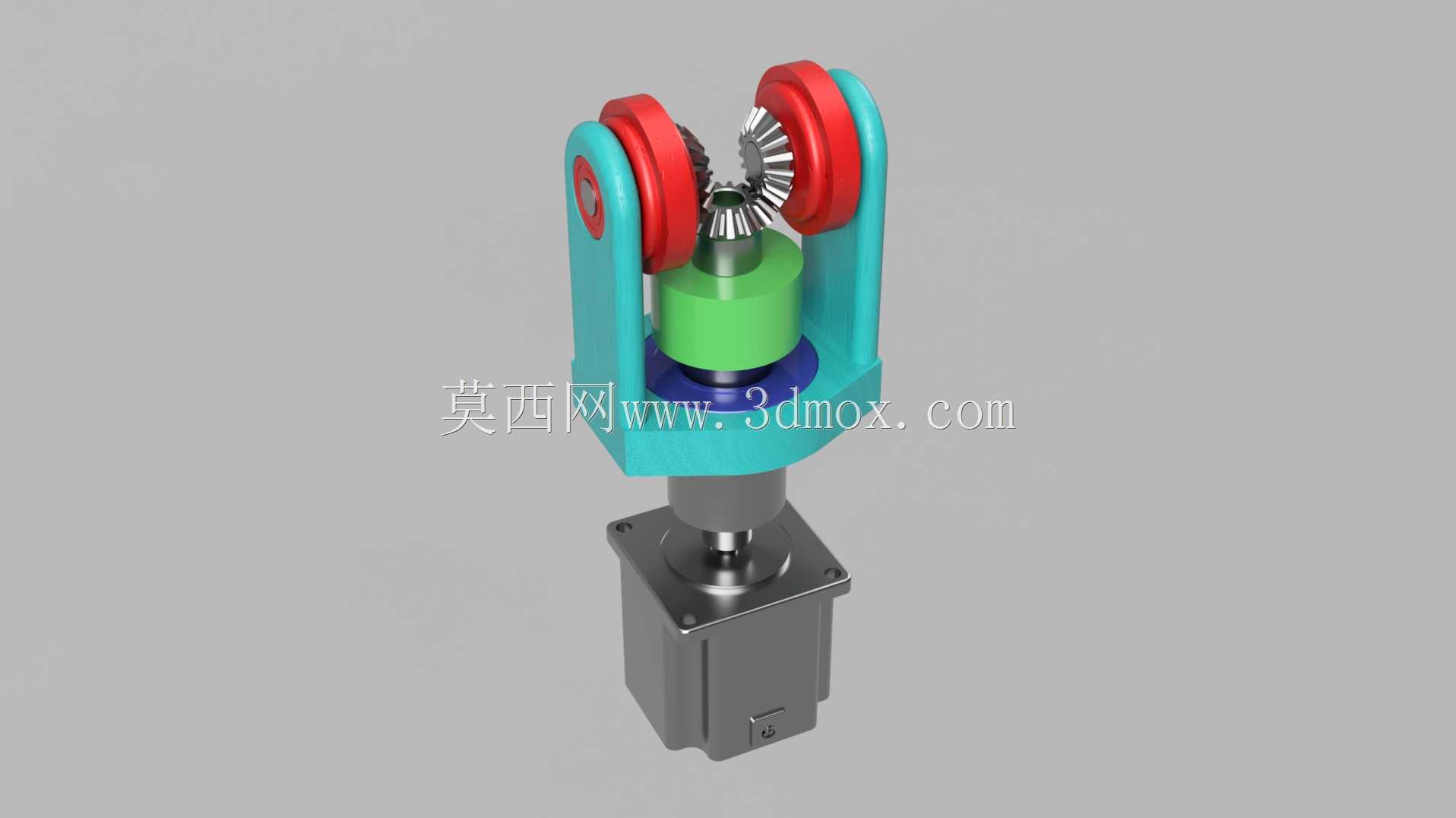

该双轴单向滚子机构主要面向模块化自动化生产线、小型智能分拣设备、精密物料输送单元的末端执行场景设计，可作为小型工装夹具、变位机构的核心传动部件，适配需要两个垂直平面独立旋转输出的工位需求，常见于电子元器件组装工位、小型零件姿态调整工装、轻型物料换向输送模组中，能够在紧凑的安装空间内实现两个方向互不干扰的旋转动力输出，替代传统需要两套独立驱动单元的复杂布局，大幅缩减设备的整体占用空间。从实际用途来看，该机构可分别为垂直方向的滚子压紧动作、水平方向的滚子进给动作提供独立的旋转动力，两个方向的运动通过单向轴承实现动力解耦，垂直方向的旋转动力由驱动电机的顺时针旋转输入，搭载滚子的机架通过单向轴承实现自由随动，不会反向带动电机轴转动；水平方向的旋转动力由同一驱动电机的逆时针旋转输入，对应滚子通过另一组单向轴承实现独立自由转动，两个方向的动力传递互不干涉，无需额外设置离合器结构即可实现单电机双方向独立输出的效果。在功能特性上，该机构通过锥齿轮组实现垂直方向的动力换向，将底部驱动电机的同轴旋转动力分流至两个水平布置的输出轴端，两组红色滚轮分别安装在两侧输出轴上，可根据实际使用场景更换为包胶滚轮、硬质合金滚轮或者定制型面滚轮，适配不同材质工件的接触需求；中部的绿色定位座为整个传动组件提供径向支撑，底部的安装法兰可直接与标准伺服电机或者步进电机的输出端对接，无需额外设计连接转接件。设计过程中重点考虑了安装边界的紧凑性，整体机构的径向最大尺寸不超过底部驱动电机的安装法兰对角线尺寸，垂直方向的总高度可根据实际安装空间调整支撑臂的长度，支撑臂采用对称式U型结构，既保证了传动组件的安装刚度，又预留了足够的滚轮安装与工件避让空间；设计时特意预留了水平轴的防窜动结构安装位，可根据实际负载情况加装轴端挡圈或者锁紧螺母，避免高速运转时滚子出现轴向窜动影响传动精度，同时支撑臂上的轴承安装位采用台阶孔设计，可直接压装标准微型轴承，降低零件的加工与装配难度。在实际装配使用时，需要注意两组单向轴承的安装方向，必须对应电机的正反转旋转方向，否则会出现动力无法正常传递或者锁死的情况，锥齿轮组的啮合间隙可通过中部绿色定位座的上下安装位置进行微调，保证齿轮传动的平稳性，降低运转过程中的噪音与磨损。
