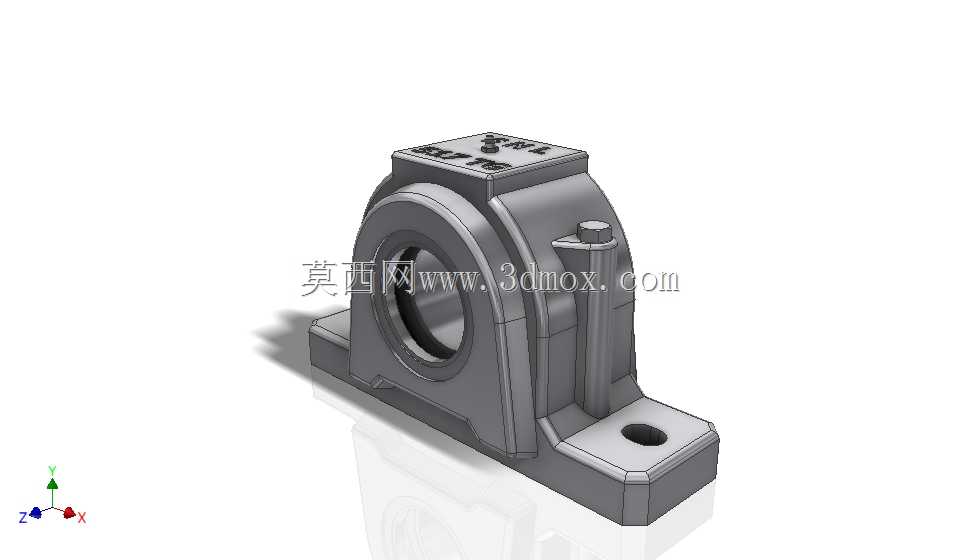

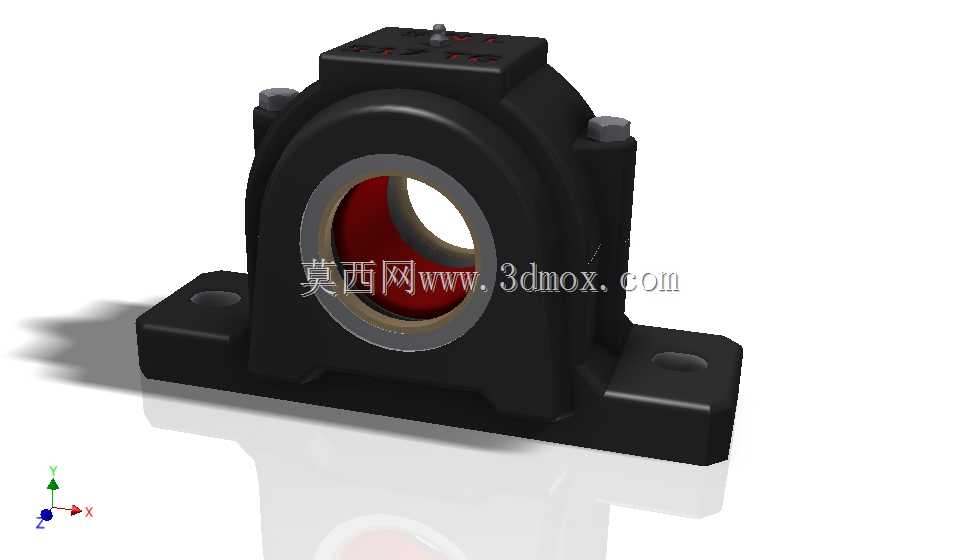

SNL系列剖分式SKF轴承座三维结构

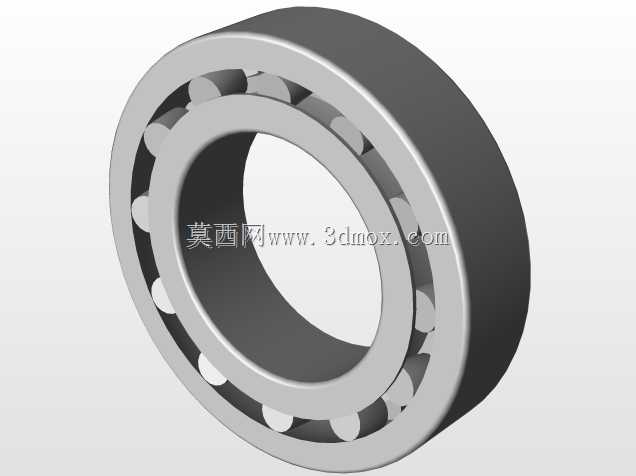

这款剖分式轴承座主要应用于矿山输送、冶金轧机、造纸设备、大型风机等重载长周期运行的工业传动场景，作为滚动轴承的外部承载支撑部件，它承担着固定轴承轴向与径向位置、传递设备运行载荷、密封轴承运行腔体、隔绝外界粉尘水汽侵入的核心作用，能够适配调心滚子轴承、调心球轴承等多种自调心轴承类型，在长轴跨距传动、存在安装对中误差的轴系场景中，可有效补偿轴的挠曲变形与安装偏差，避免轴承承受额外附加载荷，大幅延长轴承与整套轴系的使用寿命。

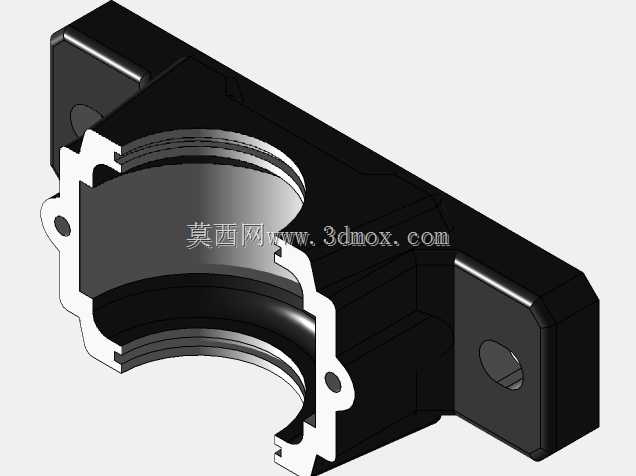

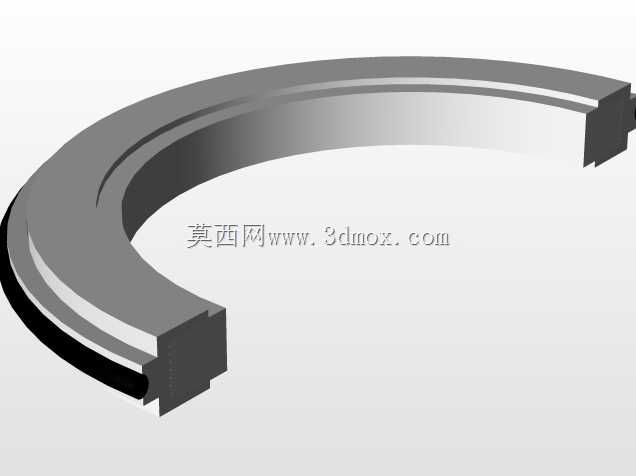

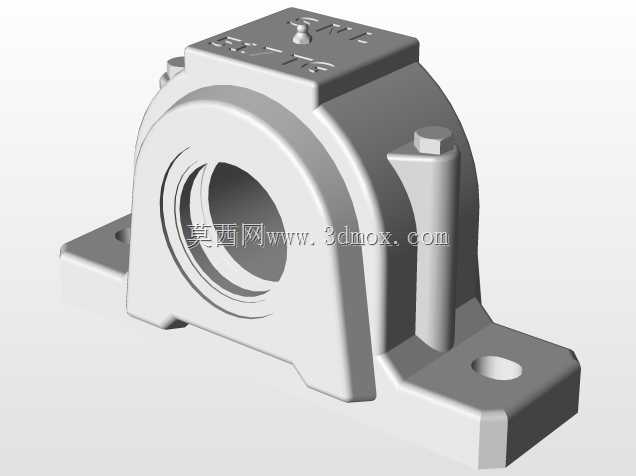

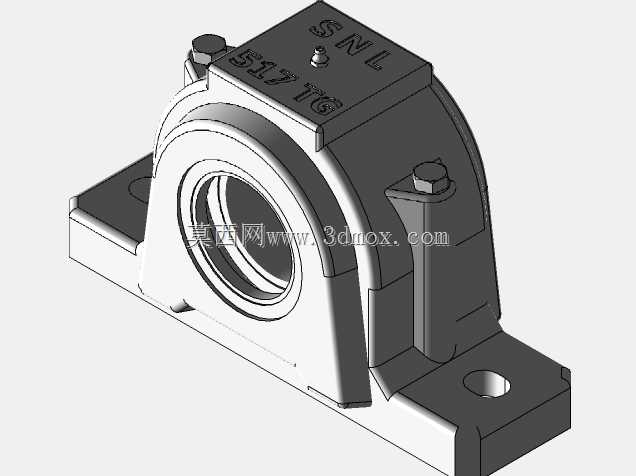

从功能特性来看，该款轴承座采用上下剖分的结构设计，上盖与底座通过定位止口精准对位，配合高强度螺栓实现锁紧固定，无需拆卸轴端的联轴器、传动轮等部件即可完成轴承的安装、检查与更换，大幅降低设备运维的拆装工作量，尤其适合高空布置、管线密集、拆装空间受限的工业设备场景。座体顶部预留了注油孔位，可直接对接润滑管路实现不停机补脂，底座两侧的安装脚采用加厚加强筋结构，能够承受径向载荷与一定的轴向冲击载荷，适配的轴承腔内部预留了充足的储脂空间，可存储足量润滑脂保障轴承长期润滑需求，配合可选的密封圈、端盖等附件，能够实现IP65级别的密封防护，在多粉尘、高湿度、有腐蚀性飞溅的恶劣工业环境下稳定运行。

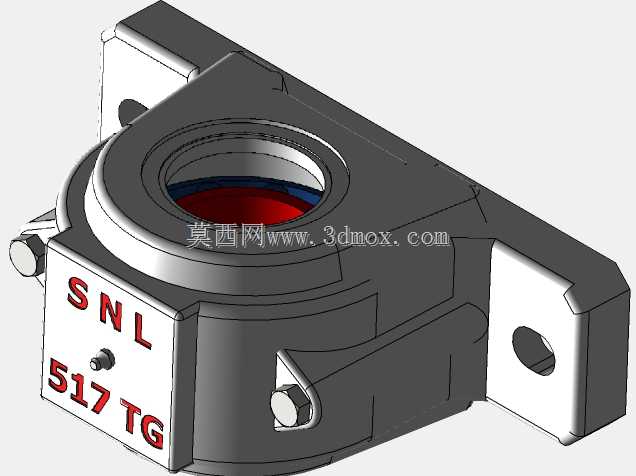

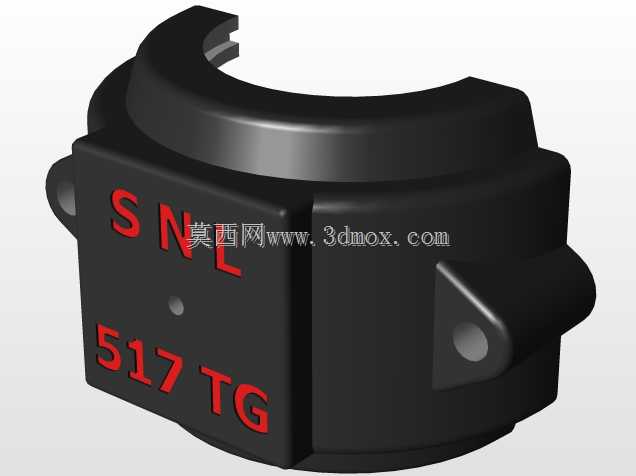

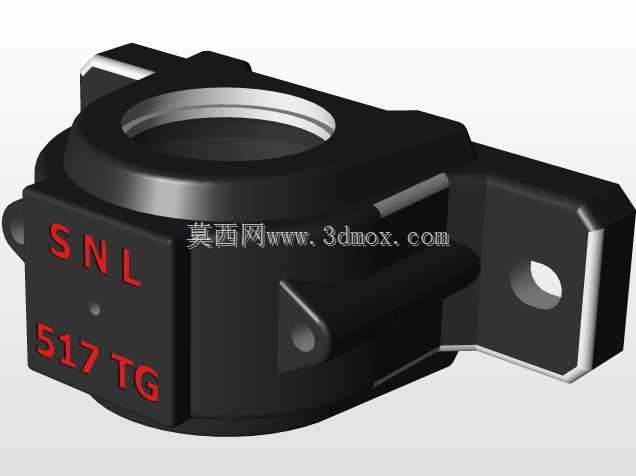

在设计思路上，这款轴承座遵循SKF SNL系列的标准化载荷分布逻辑，座体壁厚按照等强度原则设计，在轴承承载区、安装螺栓孔位、上下盖结合面等应力集中区域做了加厚过渡处理，避免应力集中导致的座体开裂，同时在座体非承载区域做了合理的减重优化，在保证结构强度的前提下降低整体重量。外形与安装边界完全遵循行业通用安装尺寸规范，底座安装孔的中心距、孔径、座体总高度、轴孔中心高、轴承腔内径等参数均与同型号标准轴承座完全互换，用户无需修改现有设备的安装基座即可直接替换原有老旧座体，上盖顶部的标识区域预留了型号标注位，方便运维人员快速识别座体适配的轴承型号与规格。座体的安装脚底面经过精加工处理，能够与设备安装基座实现完全贴合，避免安装面不平导致的座体受力变形，轴孔的同轴度公差控制在高精度等级，保障轴承安装后外圈受力均匀，不会出现局部偏载磨损的问题。
